無論是衛星、火箭、飛機、導彈、列車、船舶、汽車等復雜的大系統，還是機房、機柜、電路板、芯片等相對簡單的小系統，溫度都是影響其性能和可靠性的重要因素。但是影響溫度的因素，因應用環境等的不同而顯著不同，因此，針對不同的應用往往采用不同的專業工具來進行設計仿真和測試，對此，你又了解多少呢？

 解決方案

 典型的工程熱問題包括外太空的熱控、高溫輻射熱、高速氣動熱、常溫流動換熱、電子散熱等，這些一般都可以通過仿真來對比、驗證熱設計方案，通過相關測試獲取熱參數或標定熱模型。

 外太空的熱控

 衛星、空間站等工作中外太空，攜帶的燃料、光電轉換得到的電能等都是寶貴的資源，因此往往借助Dymola多學科一維系統仿真工具，進行整星的能量系統性能和控制進行仿真。

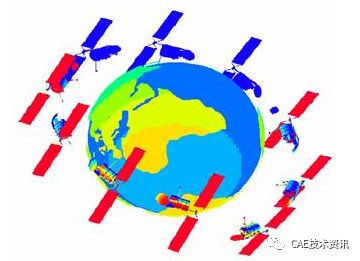

 外太空的特點是軌道和姿態的影響大、低溫環境、對流弱。針對這些特性，Thermica可方便地設置太陽系內的各種衛星軌道，支持部件機動、多航天器相互指向等復雜姿態，基于光線追蹤法并行計算幾何角系數、軌道外熱流以及熱輻射等，Thermisol基于節點熱阻網絡分析整體的溫度場在軌道不同位置的熱狀態。

 高溫輻射熱仿真

 不僅低溫環境下存在強烈的熱輻射，常溫環境下高溫部件也會有強烈的熱輻射，比如火箭或飛機等的尾噴管會對其附近的設備等產生高溫?zé)彷椛浼訜?，汽車的渦輪增壓器和排氣管也會對發動機艙內和底盤的線束、管路產生熱輻射加熱。Taitherm能夠快速分析并直觀展示熱輻射狀況，直接與常用CFD仿真工具耦合進行熱-流仿真，獲得長時間的瞬態熱狀況，用于發現潛在的熱害、設計合理的熱防護方案。

 高速氣動熱仿真

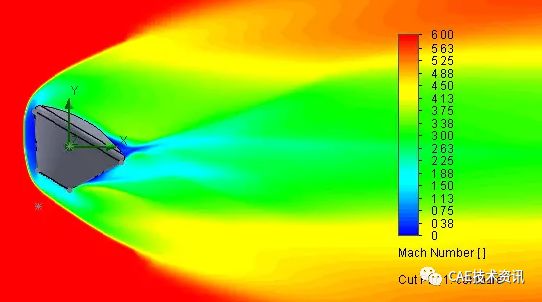

 對于返回艙、火箭、導彈、飛機等而言，因為其高速運動于大氣中，會產生嚴重的氣動熱效應，不僅涉及到熱，還與高速的空氣流動密不可分。FloEFD能夠根據幾何外形的曲率和壓力梯度等自動細化網格，并采用了先進的湍流修正模型和雙層壁面函數，能夠準確地分析高速氣動的熱狀況。

常溫流動與熱仿真

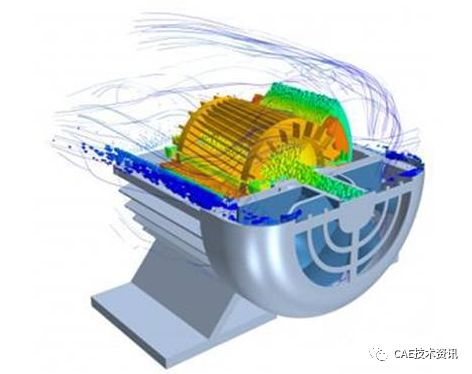

 電機、燈、電池、泵、閥門等的仿真，難度則在于復雜幾何的準確模擬與高效簡化。FloEFD直接嵌入到Catia等主流CAD軟件中，能夠自動識別流體域與固體域、自動劃分笛卡爾網格，能夠?qū)@些幾何形狀復雜的產品的流動與熱狀況進行高效仿真與參數化分析。

 電子散熱仿真

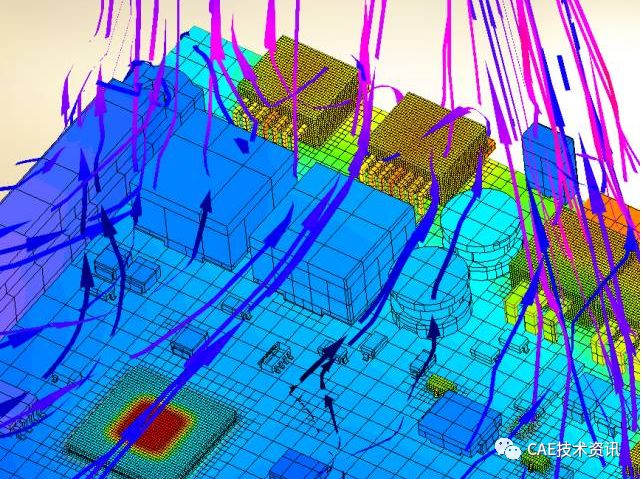

 芯片、電路板、功率模塊、機箱機柜等設計往往出自于電氣工程師之手，對機械工程師熟知的熱問題并不很擅長，但熱卻是電子設備可靠性的主要影響因素。因此Flotherm通過直接導入EDA和CAD模型，能夠高效建立電子設備的熱模型進行分析，輔助芯片布局和風扇選型等。

功率電子熱測試

 功率電子芯片、LED等封裝與散熱方案的好壞、故障的無損檢測與分析、功率循環壽命測試也是電子行業重要的熱問題。T3ster基于電學方法，通過測試芯片的電壓直接能夠測得結溫，并推導出熱結構函數完美解決上述問題。

 結論

 隨著導彈、列車等的速度越來越高，飛機、汽車等的電力驅動比例越來越高，熱問題越來越突出。

 各行各業都有各自獨特的熱問題。

 不同的熱問題往往各有獨特的仿真和測試思路能夠高效解決。

來源：CAE技術資訊
