模式色散會使多模光纖的帶寬變窄，降低了其傳輸容量，因此多模光纖僅適用于較小容量的光纖通信。多模光纖的折射率分布大都為拋物線分布即漸變折射率分布。其纖芯直徑約在50μm左右。

——有時只有少數（→ 少模光纖），但通常很多。

如果想使用幾何光線來模擬多模光纖耦合，那么光纖的纖芯直徑至少要比波長大10倍以上，這樣纖芯可以支持很多很多的橫模。如果光纖是可以傳播二階或三階模的少模光纖，那我們必須使用物理光學來進行光纖耦合分析。在這篇文章中，“多模”定義為光纖支持太多種橫模了，以至于光纖可以被視為一個導光管。 當在物面上定義了一個具有確定尺寸和形狀的擴展光源后，幾何圖像分析可以生成任何表面的輻照度分布。

事實證明，對于單模和多模光纖，有些答案是完全不同的。單模光纖計算單模光纖的耦合損耗相對容易。本質上，來自第一根光纖（輸入）的導模在第二根光纖中產生了一些幅度分布，這可能會有些位移，例如，由于不完美的拼接。現在可以將耦合效率計算為該幅度分布與第二根光纖的導模之間的重疊積分。（不需要數值光束傳播。）

如果想使用幾何光線來模擬多模光纖耦合，那么光纖的纖芯直徑至少要比波長大10倍以上，這樣纖芯可以支持很多很多的橫模。如果光纖是可以傳播二階或三階模的少模光纖，那我們必須使用物理光學來進行光纖耦合分析。在這篇文章中，“多模”定義為光纖支持太多種橫模了，以至于光纖可以被視為一個導光管。當在物面上定義了一個具有確定尺寸和形狀的擴展光源后，幾何圖像分析可以生成任何表面的輻照度分布。

本教程包含以下部分：① 玻璃光纖中的導光② 光纖模式③ 單模光纖④ 多模光纖⑤ 光纖末端⑥ 光纖接頭⑦ 傳播損耗⑧ 光纖耦合器和分路器⑨ 偏振問題⑩ 光纖的色散? 光纖的非線性? 光纖中的超短脈沖和信號? 附件和工具這是 Paschotta 博士的無源光纖教程的第 7 部分第七部分：傳播損耗當光在纖芯中作為導波傳播時

多模光纖是大多數光通信技術的組成部分. 對于此類結構的完整建模，光纖模式及其干擾的準確傳播是必要的。在 VirtualLab Fusion 中，可以使用貝塞爾多項式和拉蓋爾多項式來描述單芯光纖和漸變折射率光纖的光纖模式。所產生的模式也可以在同時考慮如大氣湍流等額外的影響下傳播。

多模光纖是大多數光通信技術的組成部分. 對于此類結構的完整建模，光纖模式及其干擾的準確傳播是必要的。 在 VirtualLab Fusion 中，可以使用貝塞爾多項式和拉蓋爾多項式來描述單芯光纖和漸變折射率光纖的光纖模式。 所產生的模式也可以在同時考慮如大氣湍流等額外的影響下傳播。.

① 玻璃光纖中的導光② 光纖模式③ 單模光纖④ 多模光纖⑤ 光纖末端⑥ 光纖接頭⑦ 傳播損耗⑧ 光纖耦合器和分路器⑨ 偏振問題⑩ 光纖的色散? 光纖的非線性? 光纖中的超短脈沖和信號? 附件和工具這是 Paschotta 博士的無源光纖教程的第 5 部分第五部分：光纖末端準備清洗光纖末端：剝離、切割、拋光在大多數情況下

多模光纖(MMF)：支持多種傳播路徑或橫向模式；單模光纖（SMF）僅支持單一模式。 換句話說，多模的支持光從多個角度入射；單模的支持光從一個固定的角度入射。 單模光纖的傳輸距離可達至少5公里；多模光纖的傳輸距離為0.5公里—2公里。 多模光纖的價格高于單模光纖。通常情況下，單模光纖用于遠程信號傳輸。

摘要 由漸變折射率介質制成的多模光纖在光學中被廣泛應用。 為了模擬光纖中光的傳播，VirtualLab Fusion集成了一種算法，該算法以一種快速方式解出麥克斯韋方程并處理了偏振串擾效應。

摘要 由漸變折射率介質制成的多模光纖在光學中被廣泛應用。 為了模擬光纖中光的傳播，VirtualLab Fusion集成了一種算法，該算法以一種快速方式解出麥克斯韋方程并處理了偏振串擾效應。

研究了大模場面積光纖的彎曲對光波傳輸的影響。該設計采用階躍折射率光纖，也可研究其它類型的折射率分布光纖。圖1表明，隨著光纖彎曲形變的加強，光線傳輸產生變化，最終將導致光線完全入射到包層內而產生大量損耗。 圖2為不同模式下，傳輸損耗與光纖曲率半徑之間的關系曲線。該仿真雖然需用時幾分鐘，但也為用戶提供了大量的有效信息。

摘要 自由空間光通信使用自由空間作為收發器之間的媒介，例如光纖。由于光束在自由空間的傳播距離較長，大氣湍流效應不容忽視。在這個用例中，我們復制了Zheng等人的實驗。Express 24（2016）]探索大氣湍流對自由空間光束與少模光纖之間耦合效率的影響。

摘要 自由空間光通信使用自由空間作為收發器之間的媒介，例如光纖。由于光束在自由空間的傳播距離較長，大氣湍流效應不容忽視。在這個用例中，我們復制了Zheng等人的實驗。Express 24（2016）]探索大氣湍流對自由空間光束與少模光纖之間耦合效率的影響。

引言要實現片上高效多模耦合器，如在一個少模光纖（FMF）中同時發射六個模式信道（LP01-x/y、LP11a-x/y和LP11b-x/y），目前是一個很大的挑戰，其主要障礙在于FMF和亞微米級硅光波導之間的巨大模式失配。

為了在MDM系統中進一步采用，可以引入MIMO DSP方法以降低由于傳輸中的模間串擾而引起的負面影響。另外，該方案綜合了石英光波導對LP模式的控制以及硅光波導對偏振處理的優點，為雙偏振多模信道的光纖-芯片耦合提供了一種有效的解決方案。通過引入具有更多模式信道的PLC模式（解）復用器，可以按比例增加模式信道數量。

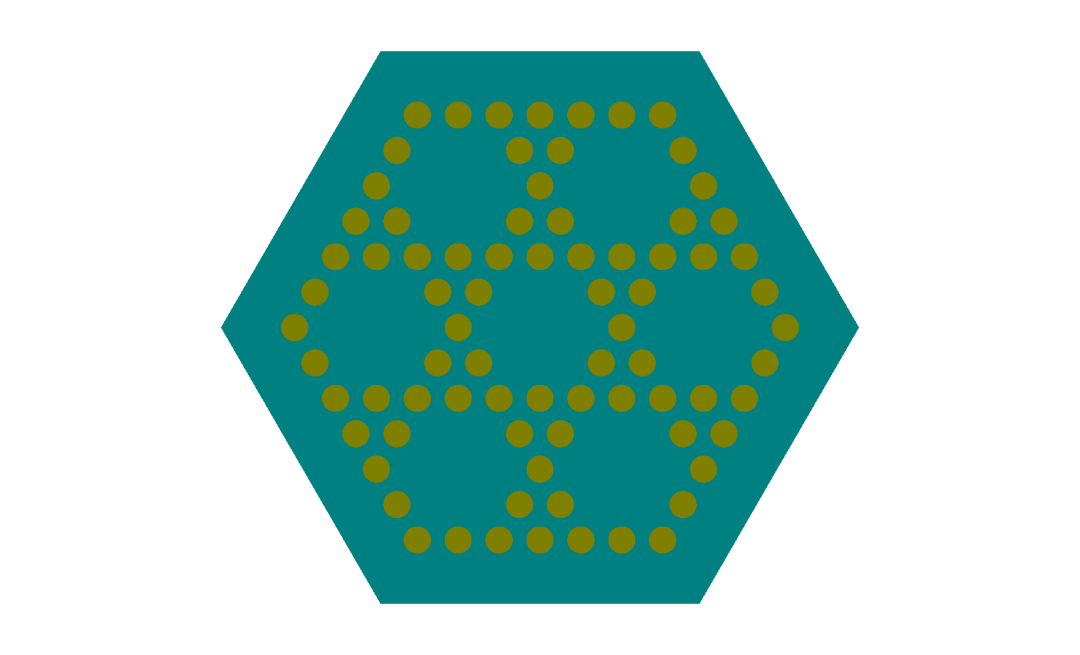

在本例中，我們計算了光子晶體光纖（PCF）的本征模，如下所示。利用晶格復制生成截面中的大量氣孔，從而該基本幾何圖案可以在布局中多次放置。 在這個例子中，計算出的模式被很好地限制在光子晶體圖案包圍的7芯光纖中。然而我們要考慮的是，由于主導波區的折射率小于外部的折射率，會輻射到計算域之外。因此，我們將透明邊界條件應用于布局的外部邊界。

在本例中，我們計算了光子晶體光纖（PCF）的本征模，如下所示。利用晶格復制生成截面中的大量氣孔，從而該基本幾何圖案可以在布局中多次放置。 在這個例子中，計算出的模式被很好地限制在光子晶體圖案包圍的7芯光纖中。然而我們要考慮的是，由于主導波區的折射率小于外部的折射率，會輻射到計算域之外。

在這個例子中，我們計算光子晶體光纖(PCF)的本征模如下圖所示。橫截面上的大量空氣孔是使用Lattice Copies生成的，因此一個基本的幾何圖案可以在布局中放置幾次。 這個例子的計算模式很好地限制在被光子晶體圖案包圍的光纖的7芯內。然而，我們要考慮到，由于主導波區域的折射率并不比外部大，輻射會泄漏到計算域的外部。因此，我們將透明邊界條件應用到布局的外部邊界。
