混合目鏡模型中理想化衍射透鏡的色差校正 為了證明軟件在這方面的能力，我們比較了折射目鏡和混合目鏡的模型。在這個例子中，研究了不同波長的軸上和離軸光束的傳播和相應的色度效應 為了準確地建模和設計這種混合元件，有必要對系統的衍射效應進行深入分析。

沒有證據表明平面透鏡可以消除這一要求。圖4.針對兩個不同參考點的軸上（藍色）和軸外（紅色）物體點的表面設計。圖5.幻燈片#17幻燈片 #17-18需要注意的是，文獻中提到了一些配置，其中場重疊但占據不同區域，作為校正平面透鏡像差的一種方法。當然，設計用于像平面附近像差控制的透鏡表面比位于光闌和光瞳附近的透鏡更具優勢。然而，這同樣適用于平面和“厚”透鏡表面。

沒有證據表明平面透鏡可以消除這一要求。圖4.針對兩個不同參考點的軸上（藍色）和軸外（紅色）物體點的表面設計。圖5.幻燈片#17幻燈片 #17-18需要注意的是，文獻中提到了一些配置，其中場重疊但占據不同區域，作為校正平面透鏡像差的一種方法。當然，設計用于像平面附近像差控制的透鏡表面比位于光闌和光瞳附近的透鏡更具優勢。然而，這同樣適用于平面和“厚”透鏡表面。

性能優化 通過 OAS 專項功能針對性解決紅外物鏡傳統設計痛點：針對紅外波段像差校正難題，啟用軟件像差自動校正與多配置優化算法，結合 MTF、點列圖、波前圖等分析工具，優化透鏡面形參數與紅外光學材料組合，實現色差、球差的精準抑制，邊緣視場成像清晰度顯著提升； 針對紅外雜散光干擾問題，利用 OAS 雜散光分析模塊，識別透鏡表面反射、鏡筒內壁散射及紅外熱輻射等干擾源

投影物鏡案例分析 簡介 投影物鏡作為光刻、投影顯示等領域的核心光學成像系統，由前級聚光、中繼像差校正及后級投影多組透鏡單元構成，通過多級光線會聚與像差校正消除球差、色差等畸變，實現大視場、高分辨率的清晰成像，其成像精度與畸變控制能力直接決定終端設備的性能表現，需嚴格滿足高精度光學系統的設計標準。

圖2.針孔三聯鏡，包含三個球面透鏡S1、S2和S3；透鏡在像（IM）平面上形成像表1.兩個設計示例的系統規格表2.例1和例2所選規格和像差值在這種類型的光學系統中，圖像的大小和結構受到幾何像差的限制。在光學系統（OS）前有光圈的針孔透鏡中，畸變像差沒有得到校正。對于這種類型的鏡頭，它是最關鍵的像差之一。所有球面和非球面透鏡的針孔畸變值如表2所示。

一個自由曲面能在其上任意位置增加光焦度，以滿足像差校正的需求。也正是因此，我們需要區別于傳統透鏡的分析和優化工具。舉例來說，光程差圖 (OPD) 和光扇圖 (Ray Fans) 就不太適用于光焦度可以隨意變化的情況。這篇文章以一個非常簡單的漸進透鏡為例，介紹了如何建立、分析和優化自由曲面系統。

針對大視場下Petzval結構易產生嚴重球差的問題，團隊引入海普岡結構平衡像差缺陷，最終形成4片透鏡+海普岡結構的組合設計，其結構如圖5所示。該結構不僅擴大了有效視場范圍，還能高效校正彗差、畸變等多種光線像差，滿足后組光學性能要求。

研究價值與應用前景該文章的核心創新在于：以“機械補償三組元”實現靈活變倍，以“BK7/F2雙膠合透鏡”實現像差校正，以“Zemax多重結構優化”實現低波前差與緊湊設計的平衡，最終達成“2~6.4×變倍、≤250mm總長、0.1λ光程差”的綜合性能，較傳統系統在“變倍范圍”“波前穩定性”“結構緊湊性”上均有突破。

總結本案例借助 OAS 光學軟件完成激光擴束準直系統全流程設計與仿真，實現從概念建模到性能驗證的一體化閉環，高效解決擴束倍率、發散角控制、像差校正等關鍵問題。軟件跨尺度仿真、智能優化與多維度分析能力，可縮短設計周期、降低實物試制成本，提升系統可靠性與工程適配性，為激光應用領域光學系統研發提供高效、精準的國產工具支撐。

摘要 在光柵-透鏡光譜分裂設計中，平面透射光柵設置在平凸透鏡的入口處。入射太陽光譜的一部分在偏離透鏡法線15-30°處衍射。衍射光譜區域在離軸點處聚焦，而未衍射光譜在透鏡的光軸上聚焦。由于衍射波是平面的和離軸的，離軸焦點受像差影響，增加了系統損耗。場曲、色差和球差使用散焦和彎曲焦平面（用每個光伏接收器近似）來補償。通過修改在構造全息圖中使用的離軸波前來校正彗差。

案例設置與操作模型構建本案例基于 OAS 軟件的成像設計與光機建模功能，完成遠心物鏡光學系統的精準建模，還原前組大口徑透鏡、中繼校正透鏡組及后組成像透鏡的幾何形貌、材料特性與空間裝配關系，匹配工業檢測用遠心物鏡的工程設計標準。

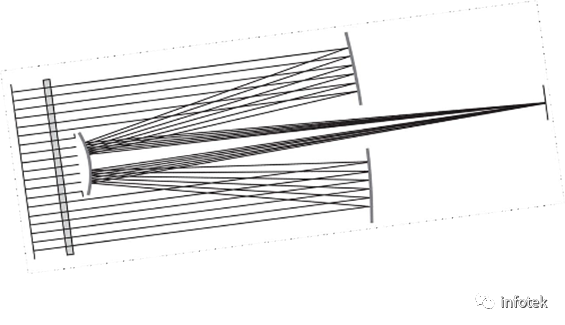

摘要 施密特-卡塞格林望遠鏡是業余天文望遠鏡中非常受歡迎的設計，因為它具有高對比度和低像差效應。它由施密特校正板和卡塞格林反射鏡組成。卡塞格林反射鏡由一個凹面主鏡和一個凸面副鏡組成，凹面主鏡用于聚焦光線，凸面副鏡用于將光線通過主鏡上的一個孔重定向回去。即使短筒也可提供長焦距。施密特板本身是一個非球面透鏡，用于校正球面像差。

</span></p><p><span style="color: rgb(0, 0, 0);">·&nbsp;人們可以使用球面透鏡的組合，其設計可以很好地補償球面像差。例如，這種方法經常用于</span>攝影目標。

然后根據每個小透鏡發出的局部結果重建整個波前。Zernike多項式可用于區分和量化眼睛產生的像差類型[2]。</p><p><br></p><p>這種系統會產出一個在精度、靈敏度和動態范圍之間折中的結果。例如，大的微透鏡將提高系統靈敏度。但大型微透鏡也意味著無法檢測到透鏡區域內波前的局部變化，這意味著結果精確度的損失。

摘要施密特-卡塞格林望遠鏡是業余天文望遠鏡中非常受歡迎的設計，因為它具有高對比度和低像差效應。它由施密特校正板和卡塞格林反射鏡組成。卡塞格林反射鏡由一個凹面主鏡和一個凸面副鏡組成，凹面主鏡用于聚焦光線，凸面副鏡用于將光線通過主鏡上的一個孔重定向回去。即使短筒也可提供長焦距。施密特板本身是一個非球面透鏡，用于校正球面像差。

摘要施密特-卡塞格林望遠鏡是業余天文望遠鏡中非常受歡迎的設計，因為它具有高對比度和低像差效應。它由施密特校正板和卡塞格林反射鏡組成。卡塞格林反射鏡由一個凹面主鏡和一個凸面副鏡組成，凹面主鏡用于聚焦光線，凸面副鏡用于將光線通過主鏡上的一個孔重定向回去。即使短筒也可提供長焦距。施密特板本身是一個非球面透鏡，用于校正球面像差。

</p><p>性能優化</p><p class="ql-align-justify">通過 OAS 專項功能針對性解決傳統痛點：針對像差耦合問題，啟用軟件像差自動校正與多配置優化算法，結合 MTF、波前圖分析工具，優化透鏡的面形參數與間距，將球差、彗差等綜合像差校正，MTF 值提升；針對雜散光干擾，利用雜散光分析模塊識別透鏡表面反射、鏡框散射等干擾源，優化增透膜層設計（透射率≥99.9%）并增設遮光結構

一個自由曲面能在其上任意位置增加光焦度，以滿足像差校正的需求。也正是因此，我們需要區別于傳統透鏡的分析和優化工具。舉例來說，光程差圖 (OPD) 和光扇圖 (Ray Fans) 就不太適用于光焦度可以隨意變化的情況。這篇文章以一個非常簡單的漸進透鏡為例，介紹了如何建立、分析和優化自由曲面系統。

它常常被用于比如工業生產中在板材上投射精準直線；或者用于激光掃描，配合振鏡實現一維方向的光束壓縮；如眼科儀器中矯正光線，或生化分析儀的光路塑形也有它的身影。它還可以結構光投影中生成線性光斑，輔助三維成像。柱透鏡的種類圖2. 柱透鏡的三種結構如圖2所示，根據柱面鏡表面的類型可以將它分為平凹柱面鏡、平凸柱面鏡和雙凸柱面鏡。
