1）案例描述

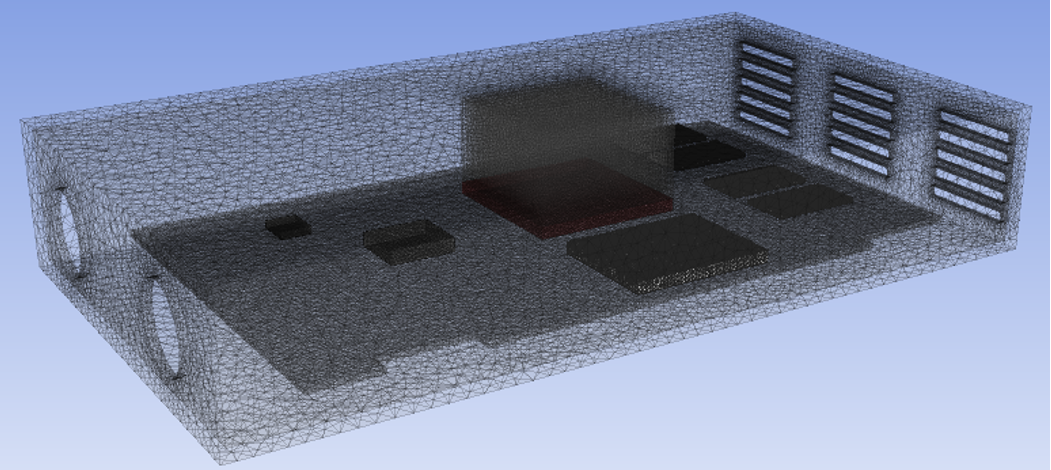

2）網格

整體網格為四面體網格單元的非結構網格，網格數量289萬。

3）計算條件

1）新建工程

① 啟動AICFD 2023R2；

② 選擇 文件>新建，新建工程，選擇工程文件路徑，設置工程文件名，點擊“確定”。

圖2-1 AICFD窗口

2）網格導入

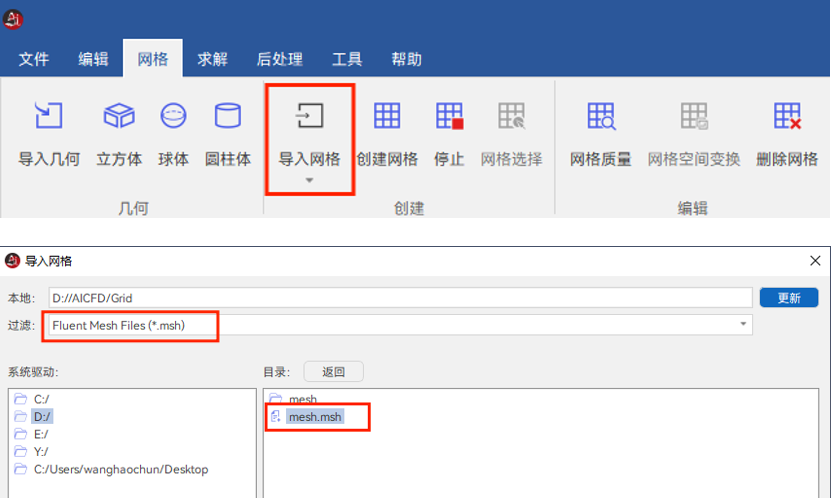

單擊菜單欄網格>導入網格，導入外部生成的計算域網格。

3）網格質量檢查

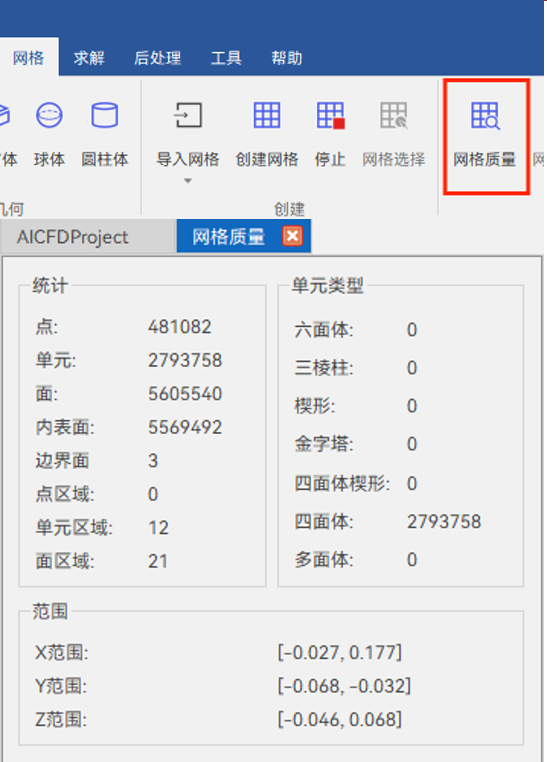

單擊菜單欄 網格>網格質量，檢查網格質量。

1）求解模型

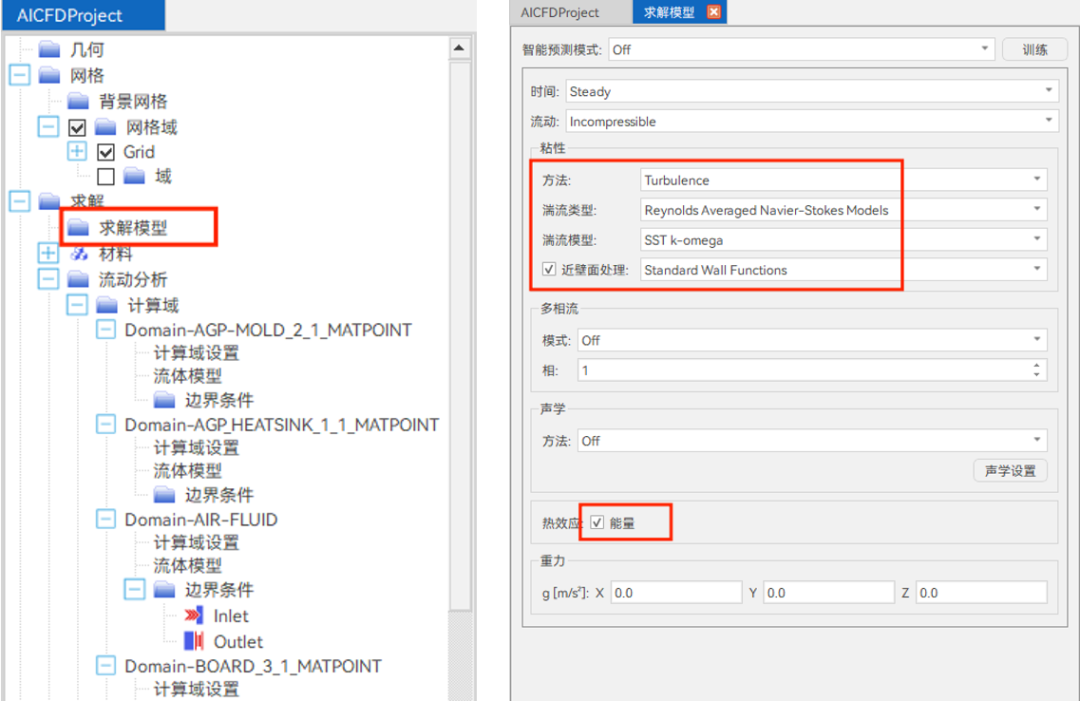

雙擊 求解>求解模型，設置湍流模型。本案例為穩態計算，采用不可壓縮流，湍流模型采用SSTk-omega模型。

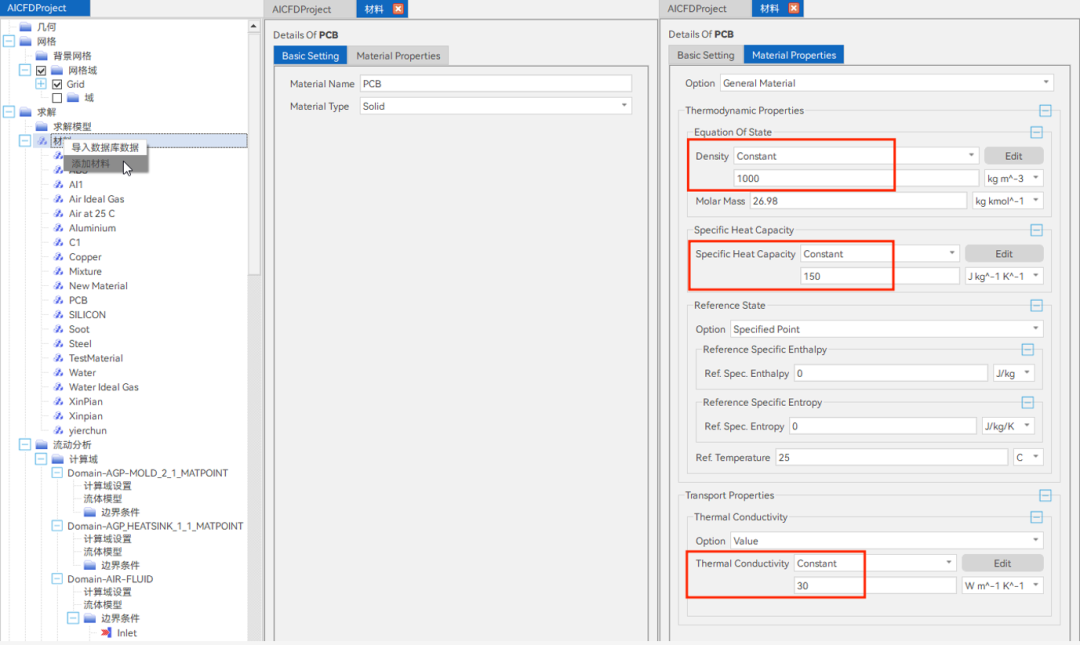

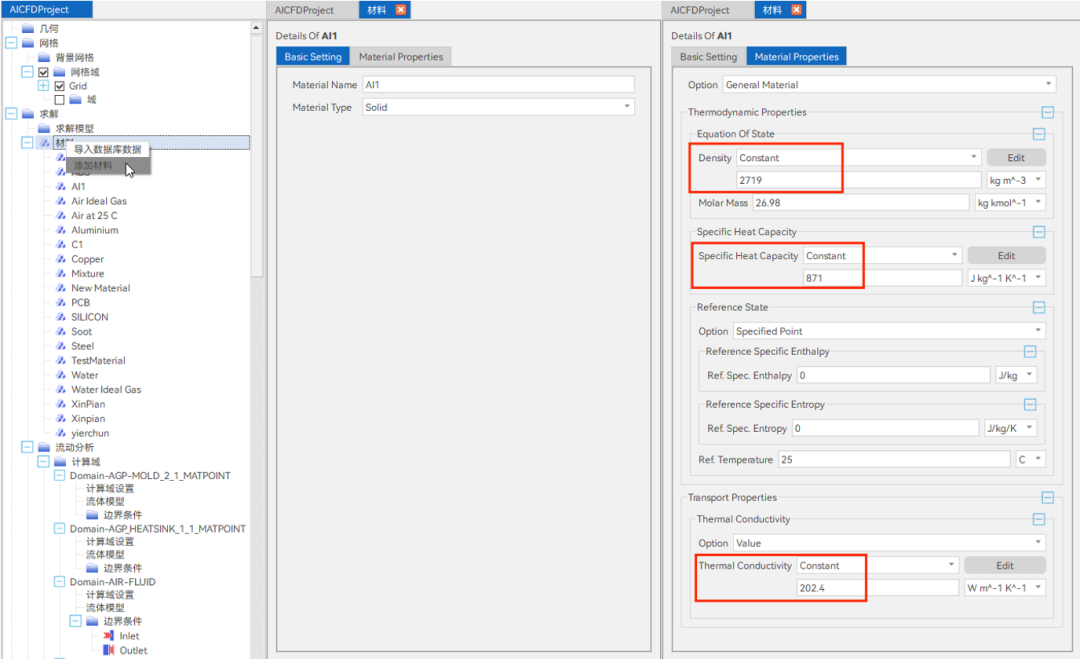

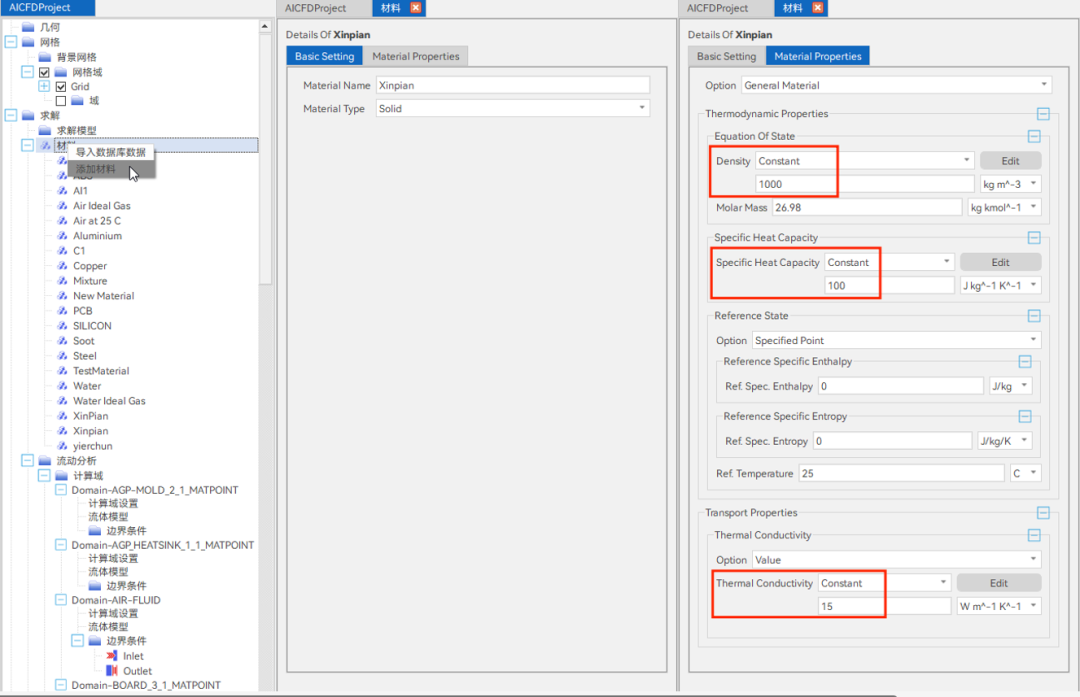

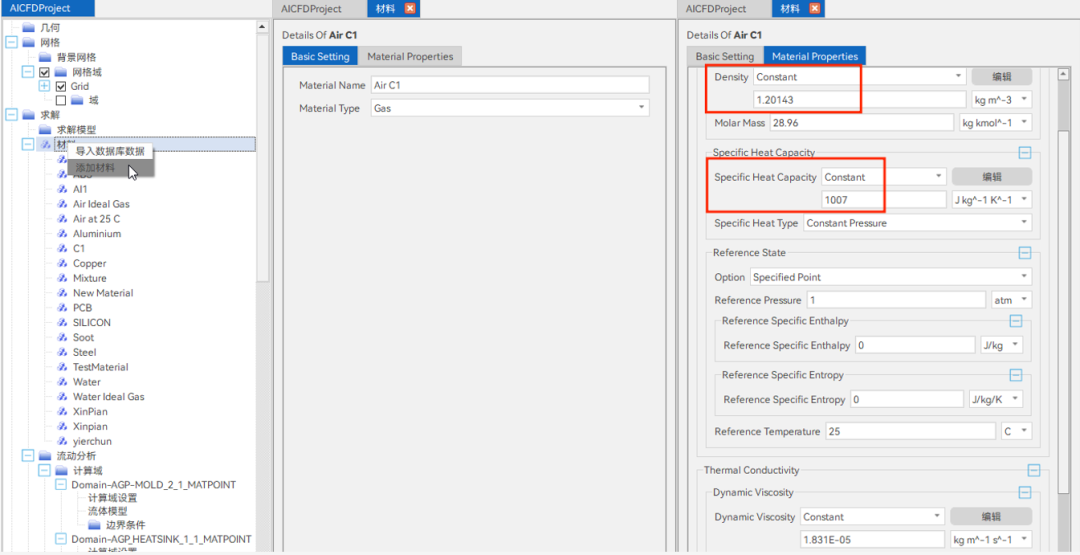

右擊 材料>添加材料，MaterialType選擇Solid，新建材料，修改介質物性參數，如圖3-3所示。

右擊 材料>添加材料，MaterialType選擇Solid，新建材料，修改介質物性參數，如圖3-4所示；

右擊 材料>添加材料，MaterialType選擇Solid，新建材料，修改介質物性參數，如圖3-5所示。

2）計算域

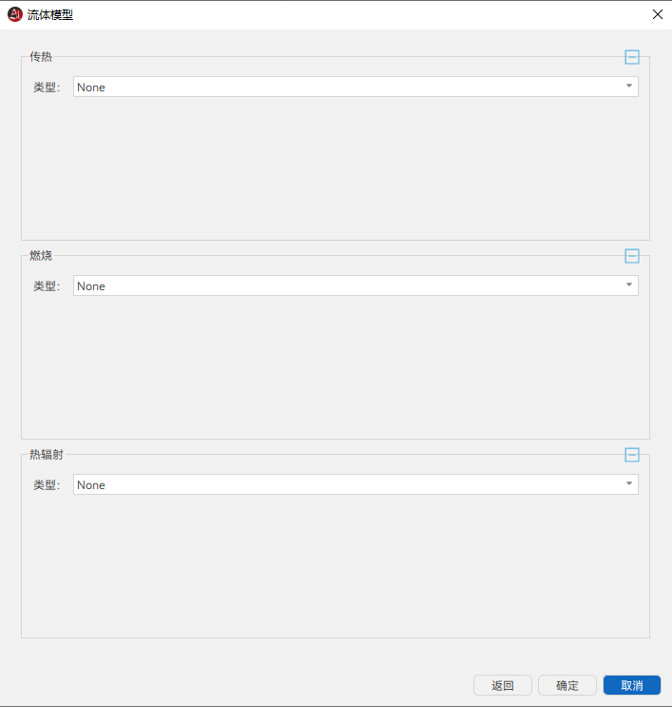

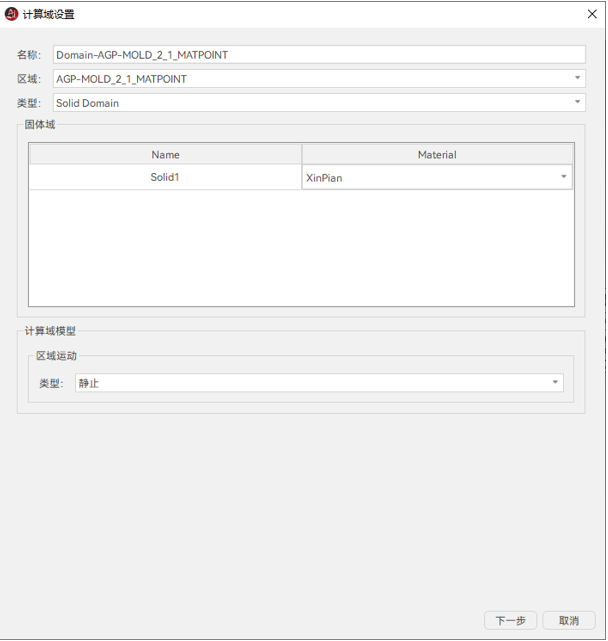

① 雙擊求解>流動分析>計算域>Domain-AGP-MOLD_2_1_MATPOINT，在計算域設置窗口中類型選擇“SolidDomain”，材料選擇“Xinpian”，然后點擊“下一步”，在打開的流體模型窗口點擊“確定”，將網格分配到計算域；

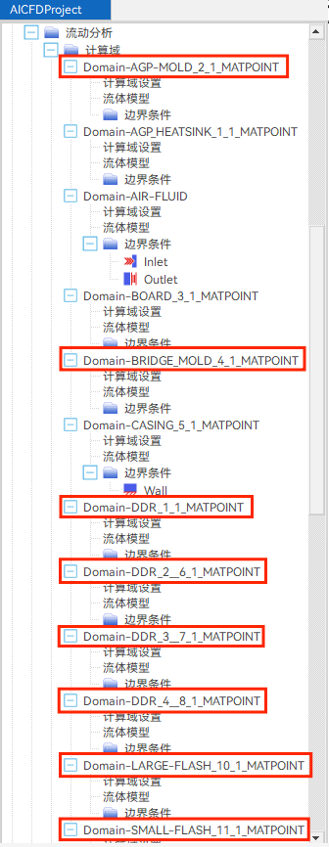

② 同上設置Domain-BRIDGE_MOLD_4_1_MATPOINT、Domain-DDR_1_1_MATPOINT、Domain-DDR_2__6_1_MATPOINT、Domain-DDR_3__7_1_MATPOINT、Domain-DDR_4__8_1_MATPOINT、Domain-LARGE-FLASH_10_1_MATPOINT、Domain-SMALL-FLASH_11_1_MATPOINT；

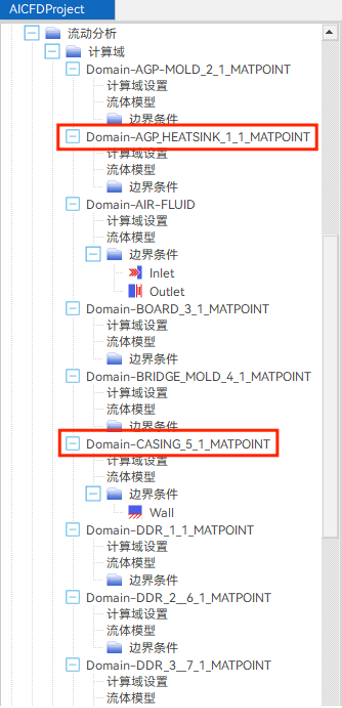

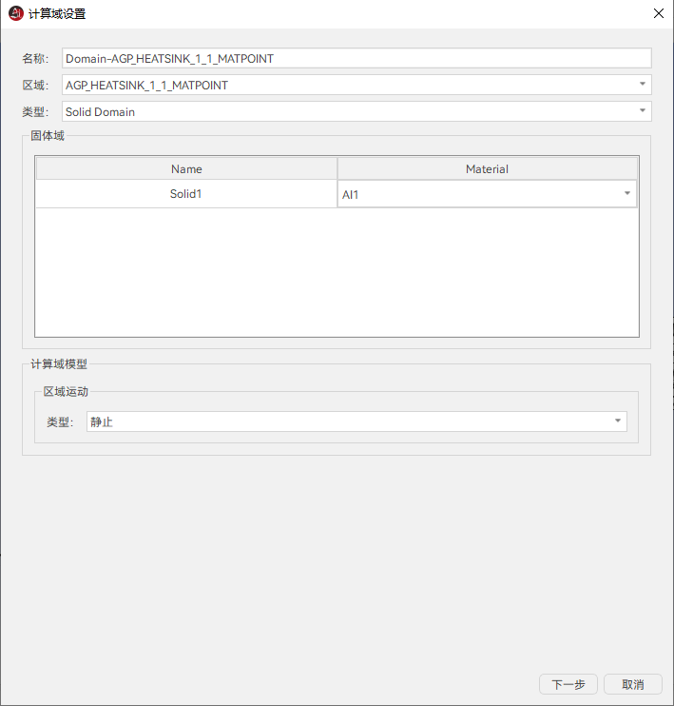

③ 雙擊求解>流動分析>計算域>Domain-AGP_HEATSINK_1_1_MATPOINT，在計算域設置窗口中類型選擇“SolidDomain”，材料選擇“AI1”，然后點擊“下一步”，在打開的流體模型窗口點擊“確定”，將網格分配到計算域；

④ 同上設置Domain-CASING_5_1_MATPOINT；

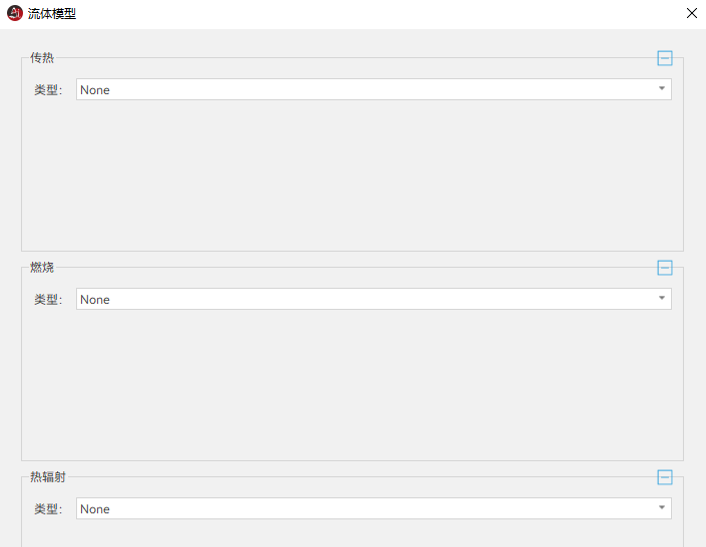

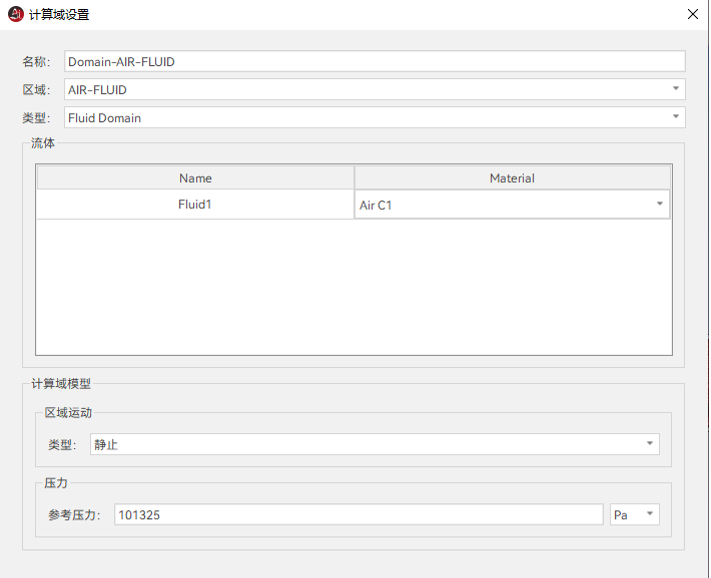

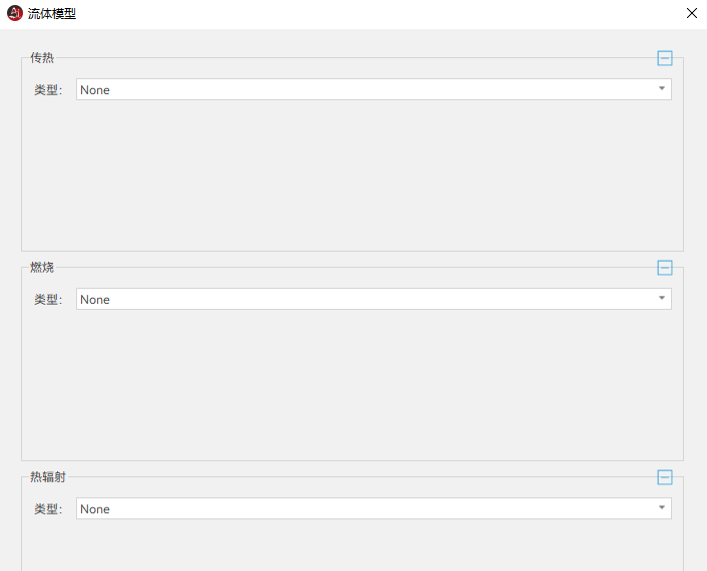

⑤ 雙擊求解>流動分析>計算域>Domain-AIR-FLUID，在計算域設置窗口中類型選擇“FluidDomain”，材料選擇“AirC1”，然后點擊“下一步”，在打開的流體模型窗口點擊“確定”，將網格分配到計算域

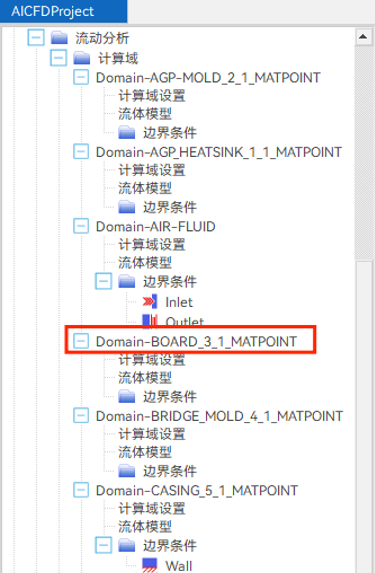

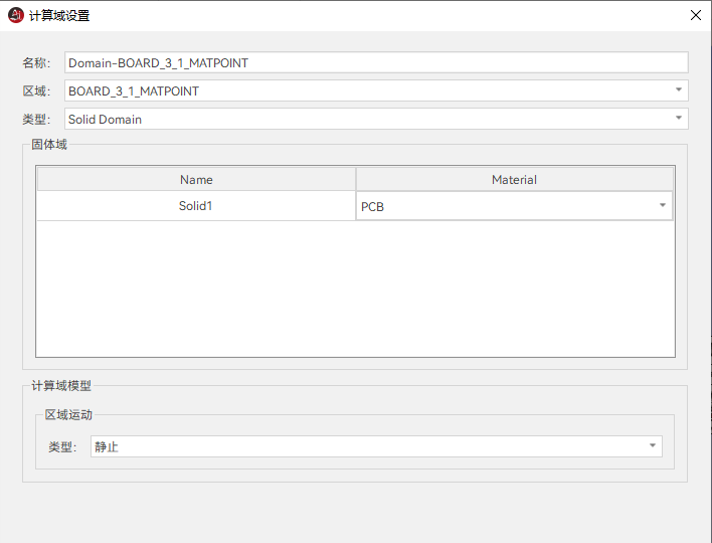

⑥ 雙擊求解>流動分析>計算域>Domain-BOARD_3_1_MATPOINT，在計算域設置窗口中類型選擇“SolidDomain”，材料選擇“PCB”，然后點擊“下一步”，在打開的流體模型窗口點擊“確定”，將網格分配到計算域；

3）邊界條件

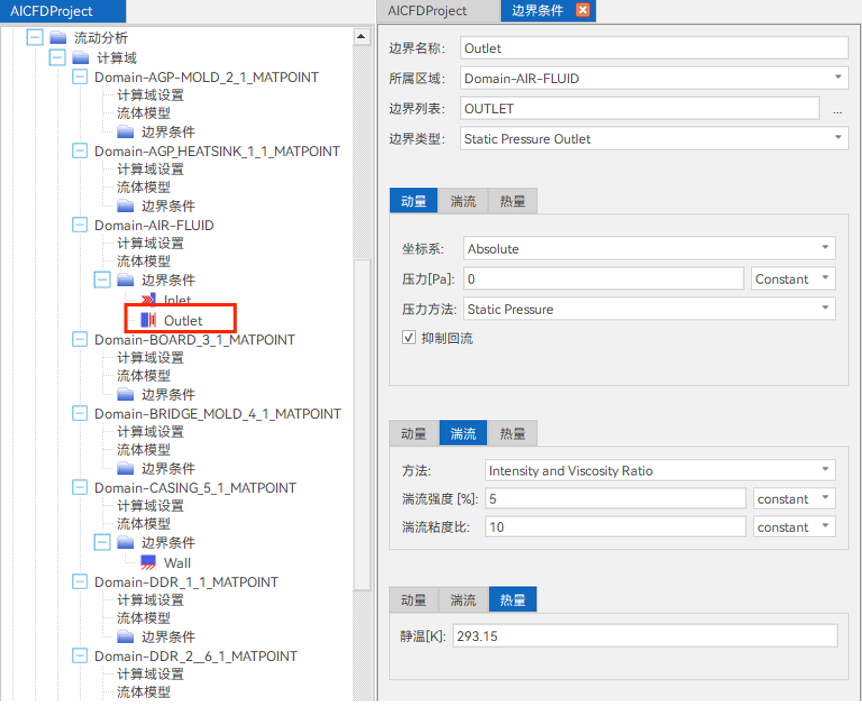

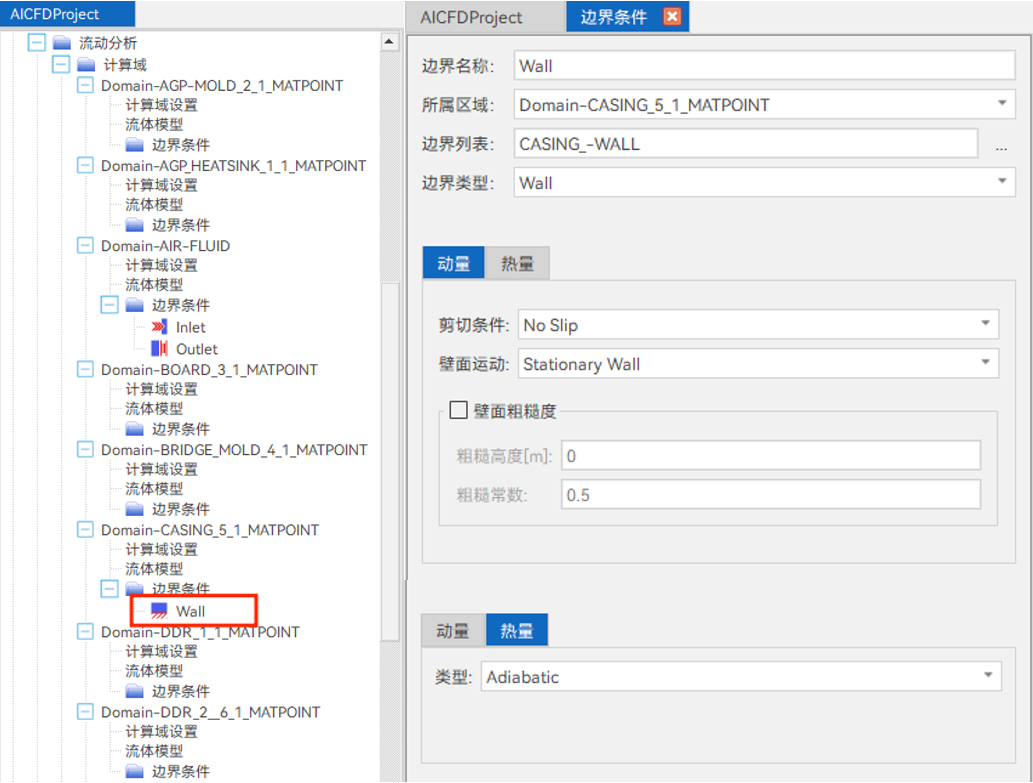

分別設置Inlet和Outlet，需要分別設置邊界名稱、邊界類型、邊界條件和數值，如圖所示；

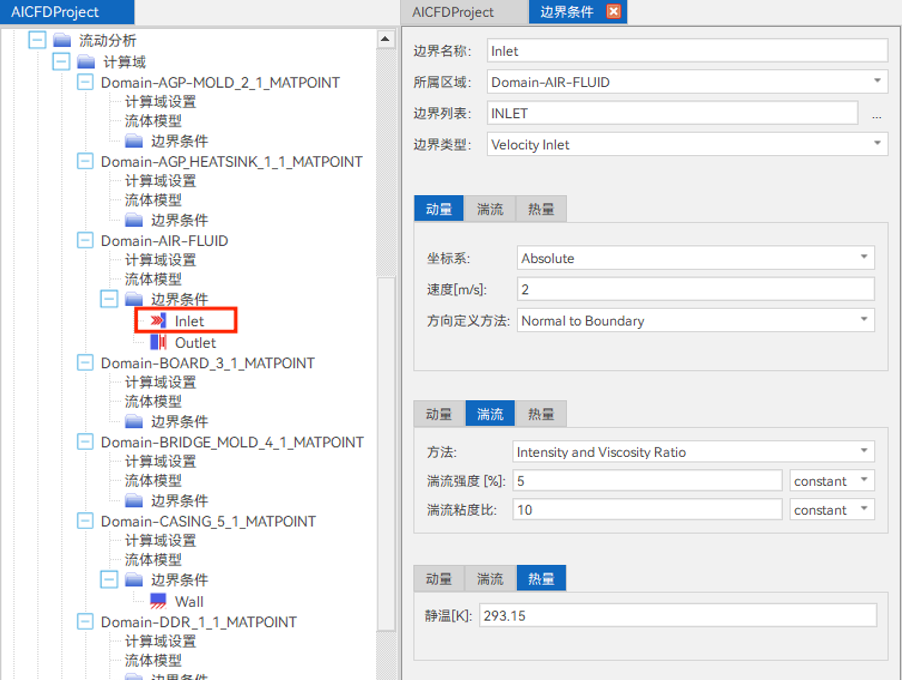

圖3-10  入口定義

4）求解參數設置

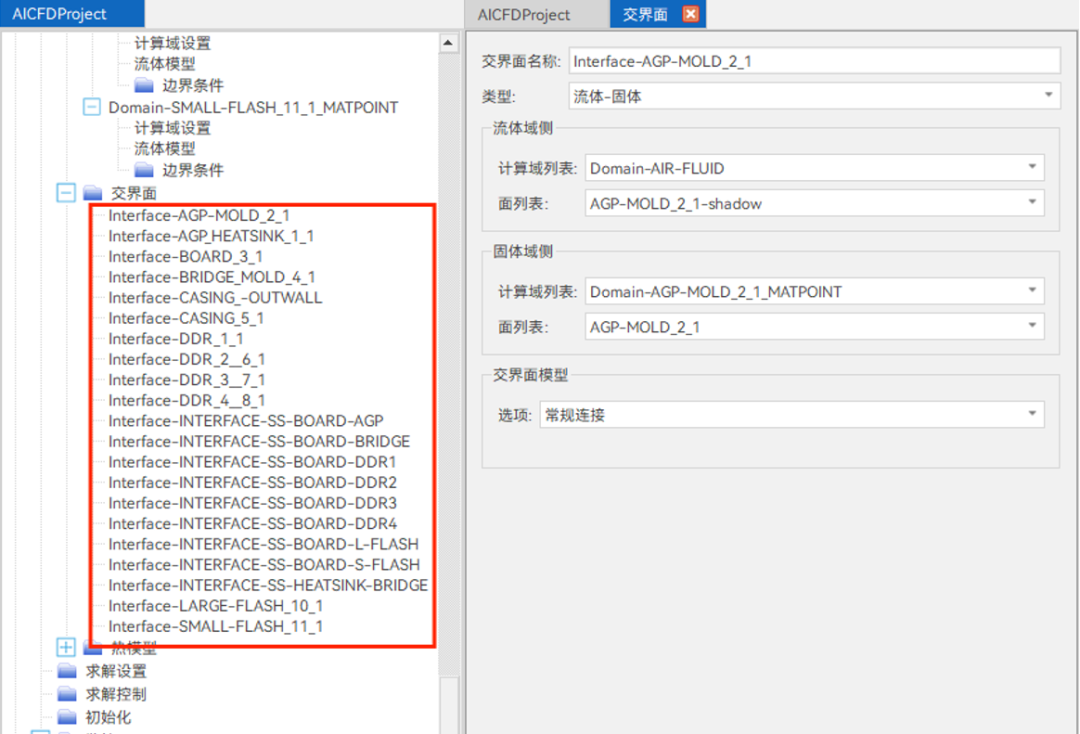

雙擊求解>流動分析>交界面>Interfaces，查看自動識別的交界面。

圖3-13  交界面設置

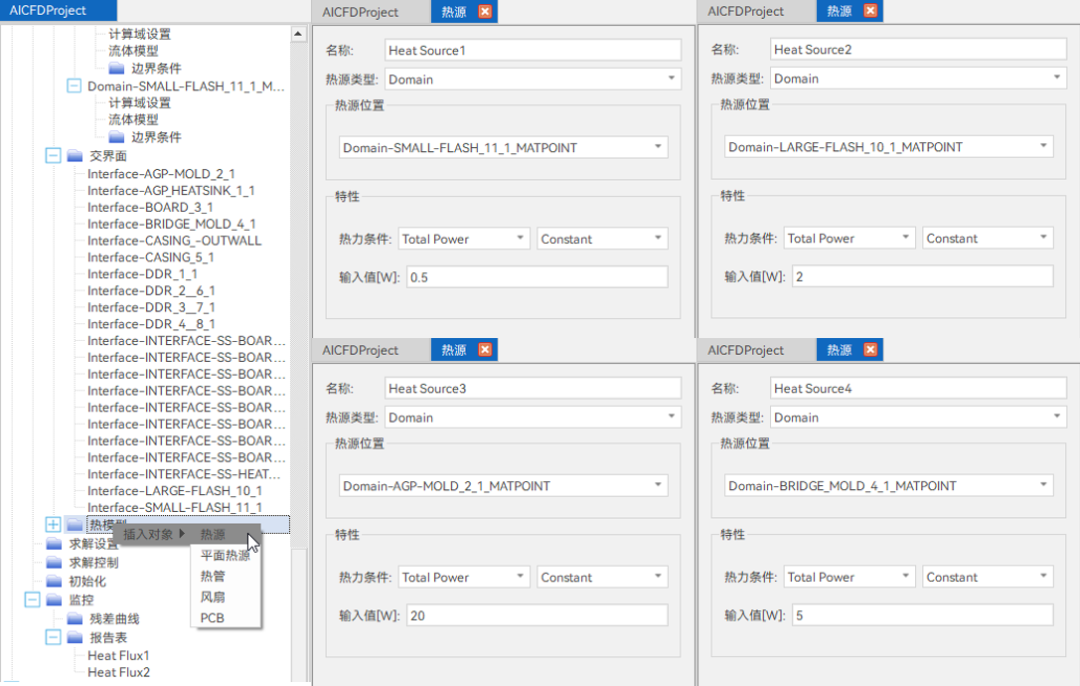

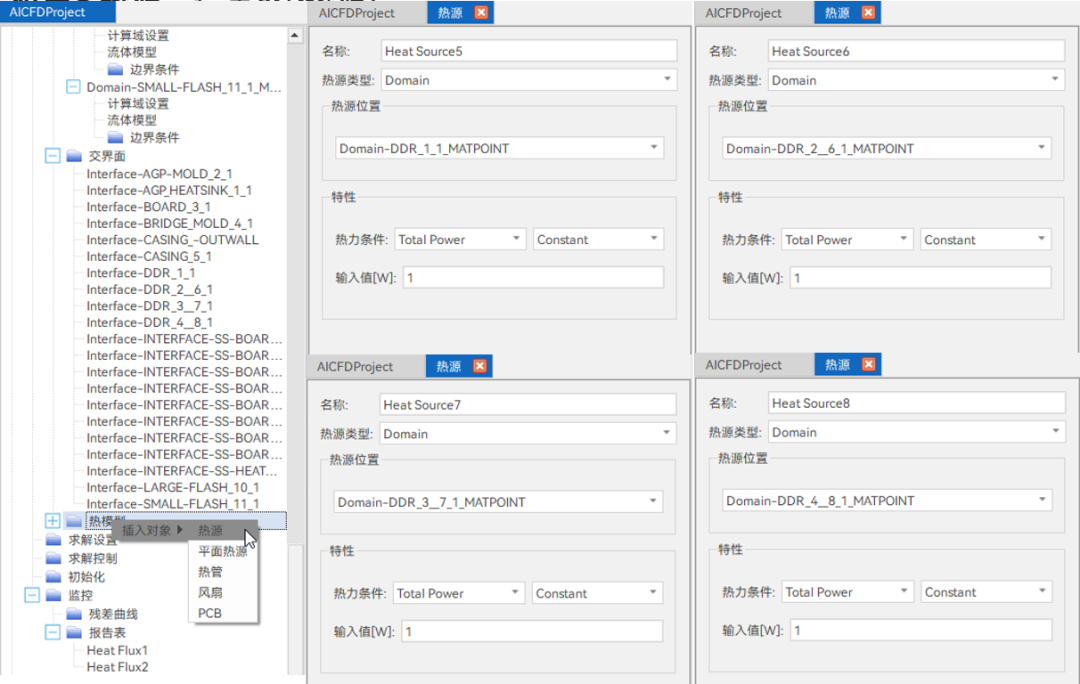

右擊求解>流動分析>熱模型，單擊插入對象>熱源，設置8個熱源；

右擊求解>流動分析>熱模型，單擊插入對象>熱源，設置8個熱源；

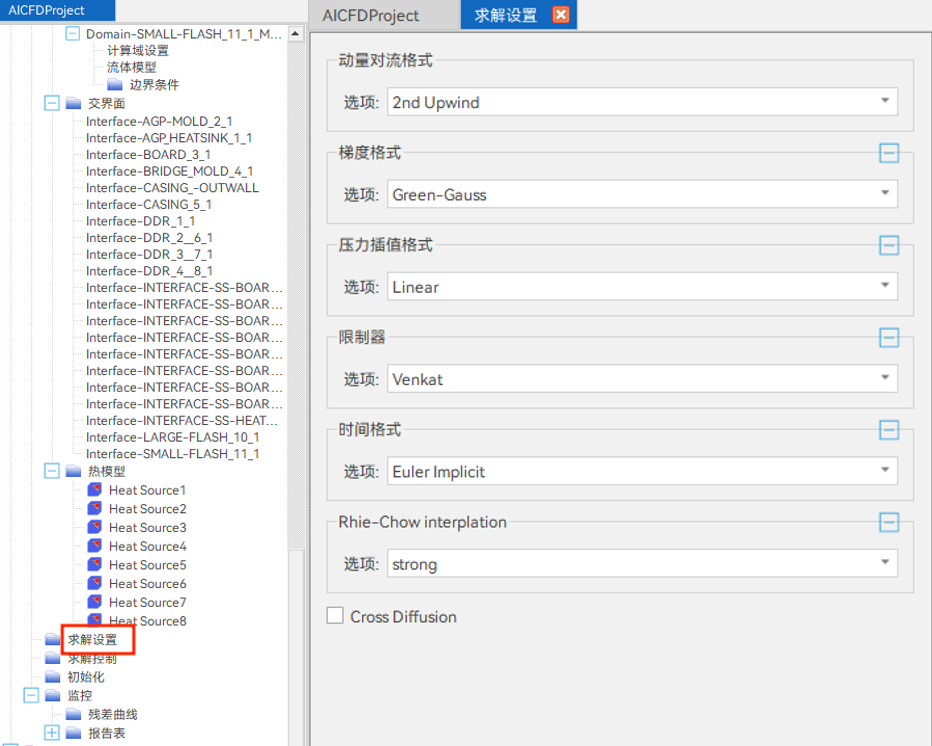

雙擊 求解>求解設置，設置計算方法，包括差分方法等；

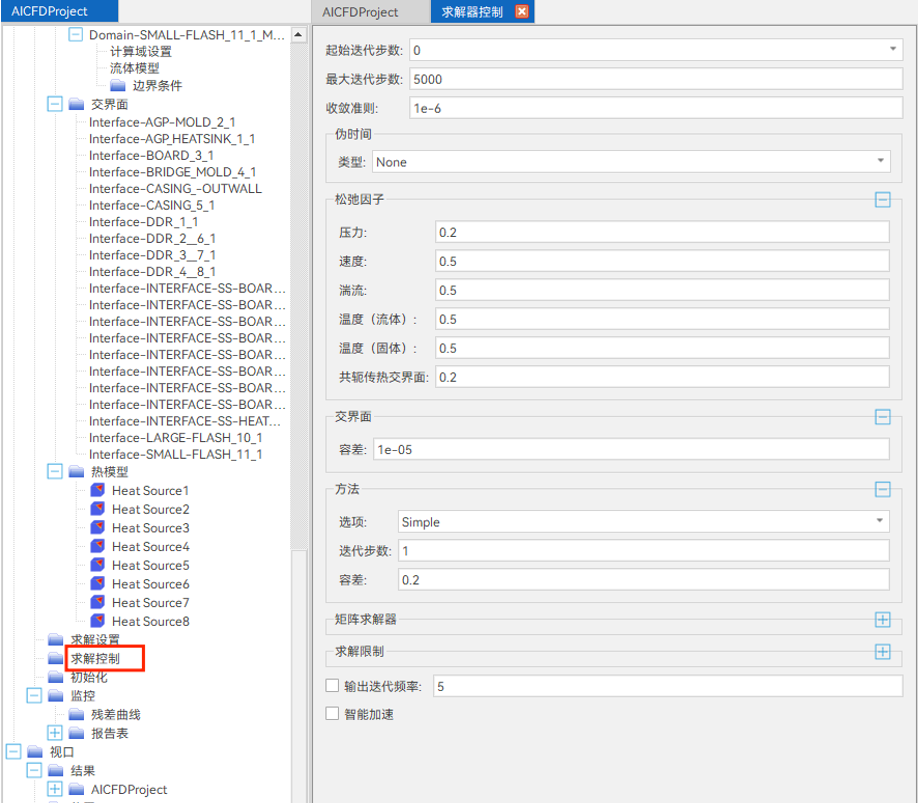

雙擊 求解>求解控制，設置求解器啟停條件，迭代步數等；

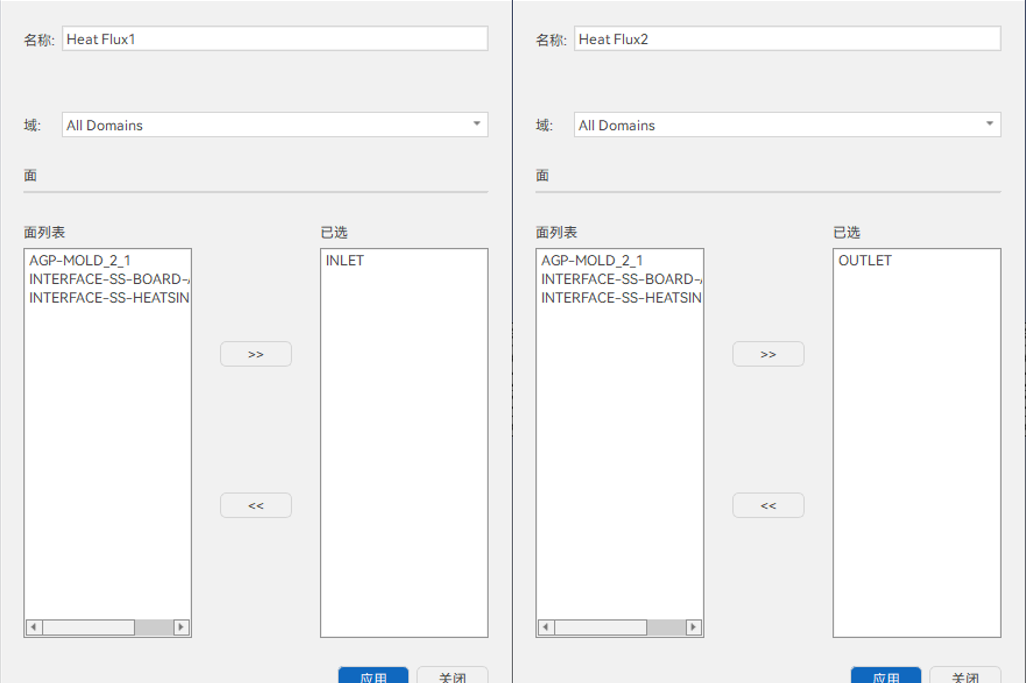

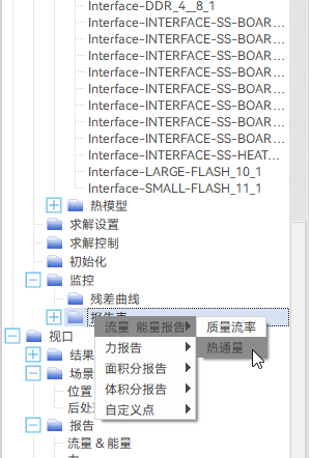

右擊報告表>流量&能量報告，點擊熱通量，設置監控進出口熱流量，點擊應用，完成監控設置。

1）殘差曲線與監控變量

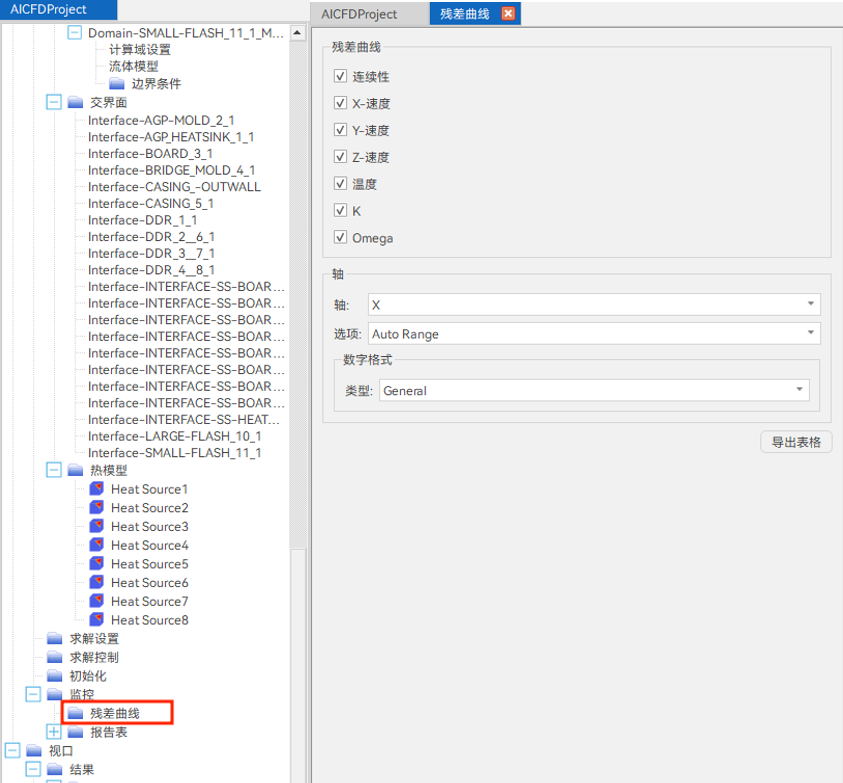

雙擊 監控>殘差曲線，選擇查看監控曲線。

2）初始流場設置

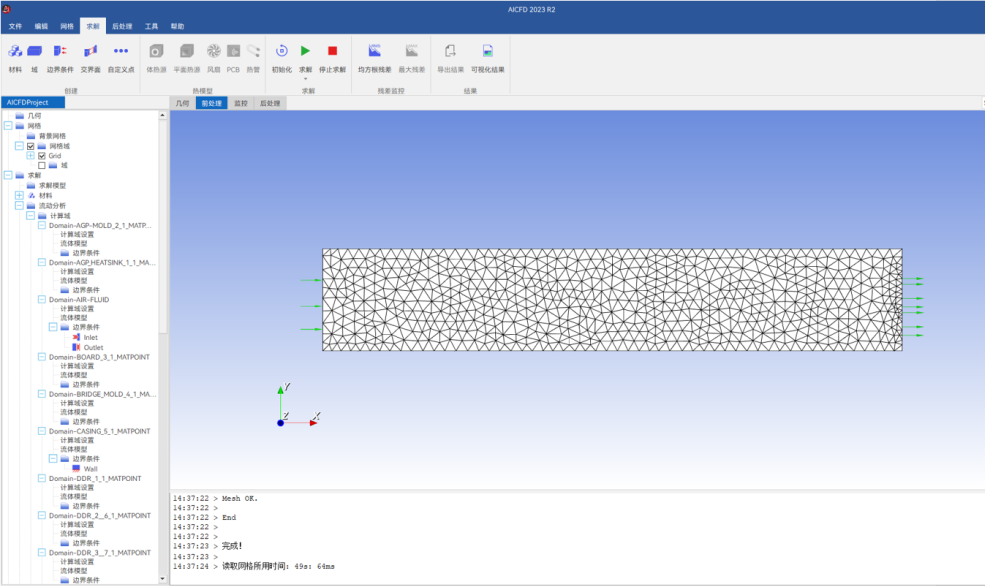

① 雙擊 求解>初始化，設置初始流場；

② 選擇菜單欄 求解>初始化，初始化流場。

3）求解計算

選擇菜單欄 求解>求解>直接求解>串行，開始計算。

圖4-4  運行求解器

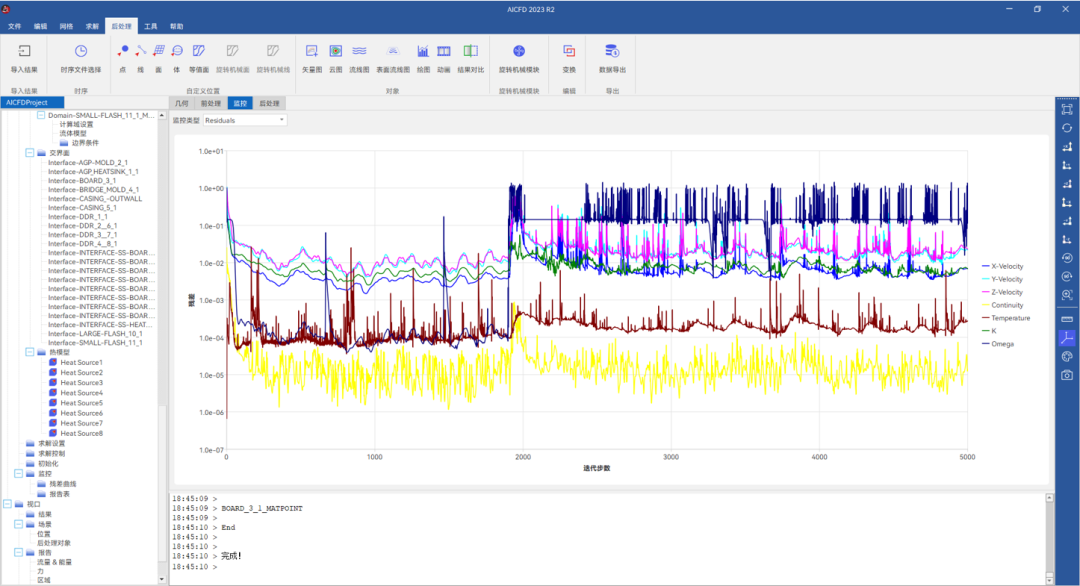

1）監控曲線

查看殘差曲線。

2）數據讀取

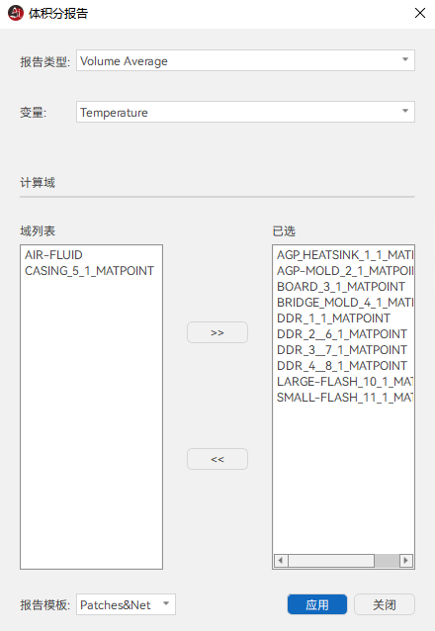

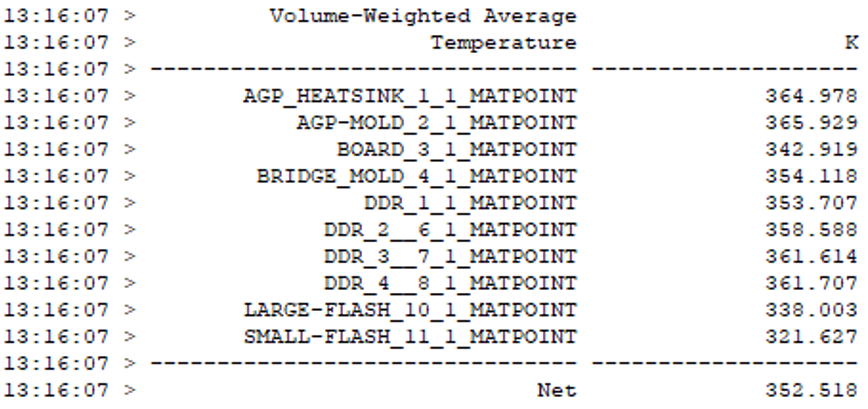

雙擊樹節點報告>體積分報告，設置變量參數，選取域列表，單擊應用，讀取固體域溫度，可以讀取溫度具體數值。

3）求解結果更新及導入

單擊菜單欄 求解>可視化結果，實現可視化求解結果更新，現版本計算完成后自動進行可視化求解結果。

4）可視化結果

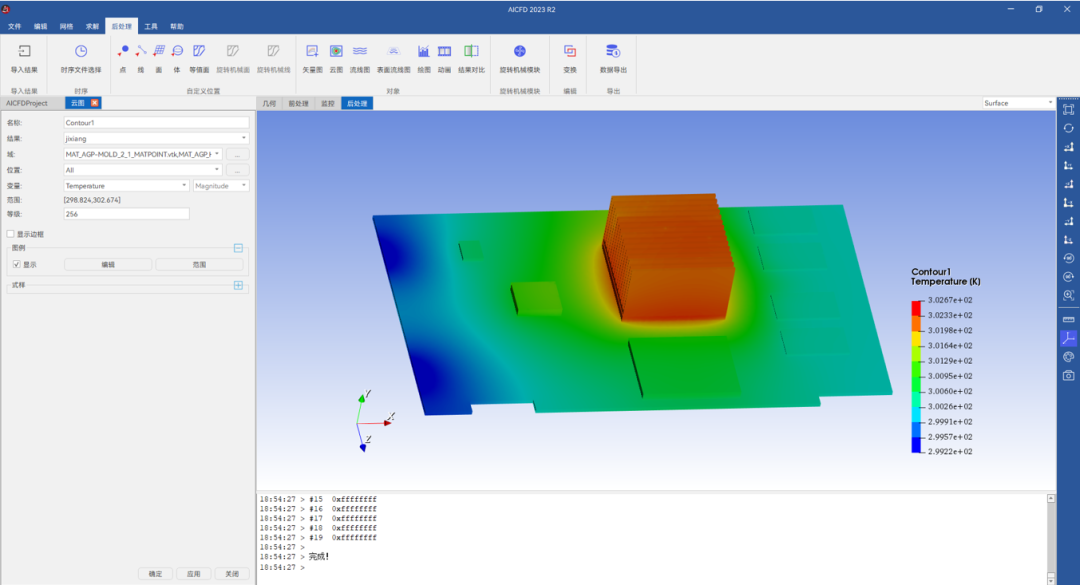

① 溫度云圖

單擊菜單欄后處理>云圖，選取位置域和變量參數，設置等級參數256，點擊應用，讀取固體域溫度云圖，可以看到該工況下，機箱內部固體域的散熱情況。

② 速度矢量圖

單擊菜單欄后處理>矢量圖，設置流場速度矢量圖，可以看到該工況下，機箱內部流體域的速度矢量。

圖5-5 速度矢量圖
