本文原載于Ansys Advantage：《We Choose To Go Back To The Moon》

Intuitive Machines通過采用多物理場仿真技術，助力無人駕駛飛行器在2022年完成登月任務。

美國宇航局(NASA)計劃在首次登月時隔50年后重返月球，因而需要開發一種具有比二十世紀六十年代更為先進技術的航天器，這對工程師提出了挑戰。NASA打算先將一些執行任務的商業機器人送上月球，然后再派宇航員重返月球。

NASA為月球運輸任務選定了兩家商業公司，Intuitive Machines是其中之一。他們通過使用多物理場仿真技術，探究新燃料、復合材料和冷卻系統的特性與工作條件，從而有助于在只有極短時間進行設計和測試的情況下，將無人駕駛飛行器著陸到月球表面。

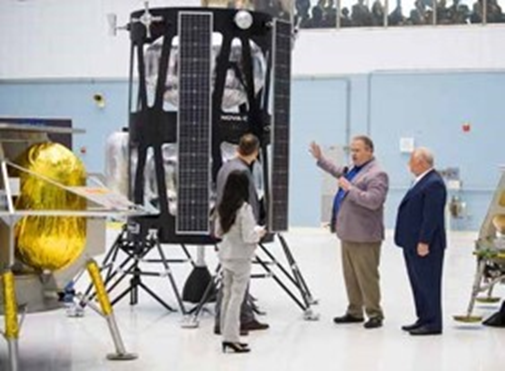

2019年5月31日，Intuitive Machines研發副總裁Tim Crain（右二）與NASA科學任務理事會副署長Thomas Zurbuchen（左二），在馬里蘭州戈達德太空飛行中心一同探討該公司的月球著陸器。Intuitive Machines是被選中為Artemis計劃的月球表面探索提供首批月球著陸器的三家公司之一。（圖片來源：NASA/Aubrey Gemignani）

當美國總統約翰·肯尼迪(John F. Kennedy)在1962年9月12日宣布“我們決定登月”時，他承諾在六十年代末實現該目標。這給了NASA工程師七年多的時間，來攻克將人類送上月球并安全返回地球的諸多挑戰。1969年7月，阿波羅11號任務的成功發射不僅實現了肯尼迪的愿景，而且彰顯了人類的智慧與勇氣。

2019年，當位于德克薩斯州休斯頓的Intuitive Machines贏得了在2021年將5個NASA安全著陸月球運輸任務的合同時，他們的時間要更為緊迫，這只有短短兩年時間（由于COVID-19疫情的爆發，這些任務現已被迫延遲）。正如Intuitive Machines的創始人之一Steve Altemus所指出的，考慮到迄今為止，登月任務一直是“超級大國的權限”，而且尚未有任何一家公司實現過登月目標，這是一個相當巨大的挑戰。由于時間極其緊迫，他們來不及構建和測試多個原型來逐步解決問題。Intuitive Machines制造的第一款飛行器的目標就是用于登月，這極大地限制了他們進行測試的時間。

由于原型構建方面存在一定的約束條件，工程仿真成為了實現目標的關鍵所在。作為Ansys初創公司計劃的一部分（該計劃使初創公司能夠以低于標價的成本獲得Ansys仿真軟件），Intuitive Machines的工程師使用Ansys Fluent解決主引擎中的液氧/甲烷傳熱難題，這是首次有人將甲烷用作太空推進的燃料。此外，他們還使用Ansys Mechanical對所有金屬組件進行載荷分析，并盡可能減重，同時在航天飛行的高應力條件下保持結構完整性。工程師開展多物理場熱與結構仿真以及先進的材料仿真，以確定如何在航天器運行過程中和著陸月球表面時所經歷的較寬溫度區間保持電子和低溫系統符合要求。他們近期采用Ansys HFSS軟件，來優化與月球著陸器通信的低增益和高增益天線。

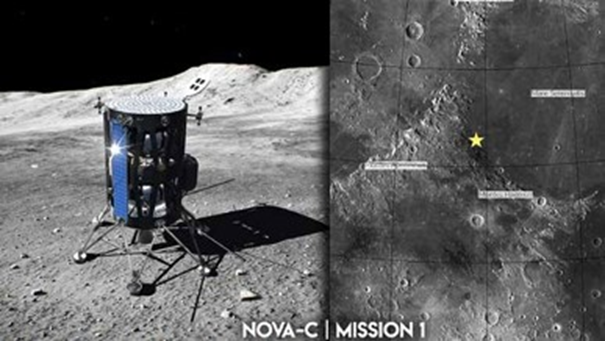

Intuitive Machines的Nova-C著陸器將在月球赤道附近著陸

NASA計劃在2022年完成首次發射任務后的十年內，每年向月球運送兩到三次航天器，為了實現該目標，Intuitive Machines工程師正設計NOVA-C月球著陸器，主要使用復合材料來減重，并配備液氧/甲烷發動機、精確著陸和避險系統，其能夠?qū)?00公斤有效載荷從地球運送到月球并在月球表面實現軟著陸。對于代號為IM-1的首次發射任務，NOVA-C將由SpaceX獵鷹9號火箭送入軌道，并于6天后降落在月球赤道稍微偏北的位置。在大部分飛行中，NOVA-C從休斯頓開始便被遠程控制，但最終的下降與著陸過程將完全自主完成。當接收到“發射(Go)”命令時，NOVA-C會將火箭點火，自動確定最佳著陸點，以確保其不會降落在巖石或隕石坑上，并在目標著陸點200米的橢圓范圍內著陸。第一次著陸將在白天進行，因此導航和著陸只需要視覺攝像機即可；該公司將為未來可能進行的夜間著陸增加激光雷達傳感器。在月球上的14天里，航天器將在NOVA-C進入月球黑夜之前進行各種實驗，因?yàn)樵虑虮砻娴臏囟仍谝雇頃抵翗O低水平，以至于飛行器的電子設備與電池可能無法工作。

第二次發射任務代號為IM-2，其航天器是Intuitive Machines的μN(yùn)OVA（微型NOVA）“hopper”，這是一種飛行探測器，可替代月球和火星上一直使用的沙丘漫游車。μN(yùn)OVA飛行器可以飛行至極端環境，例如月球隕石坑的底部，這對于輪式飛行器的駕駛來說是一大挑戰。IM-2的主要目的是使用NASA的PRIME-1航天器，鉆入寒冷的月球南極表面，以尋找科學家認為可能存在的地下冰。在此過程中，μN(yùn)OVA將從一個隕石坑飛到另一個隕石坑，每一次飛躍高達幾十碼，檢查從未見過陽光的“永久陰影區域”，獲取數據并將其發送回NOVA-C，由后者將數據傳輸至地球。

所有電子設備都有指定的最佳工作溫度范圍。對于這個項目，外太空與月球（沒有大氣層）的真空環境是一項挑戰。另一項挑戰是，NOVA-C需要適應在任務的運輸與月球表面階段之間經歷的劇烈溫度變化。在運輸過程中，著陸器的溫度將非常低，因此加熱器可以使電子元件保持合適溫度。啟動加熱器很簡單，但是當在月球表面被陽光照射時，NOVA-C的溫度會升高，Intuitive Machines工程師必須研發出一種方法來防止電子設備過熱。

月球上沒有大氣層，熱量無法通過對流進行耗散，而且像風扇這樣的主動冷卻機制將會毫無用處，因?yàn)闆]有空氣流動，就無法進行冷卻。主要的冷卻機制是輻射，這種被動機制即使在真空中也能發揮作用。材料是被動輻射冷卻的關鍵所在。Intuitive Machines的工程師正使用Ansys Mechanical研發一種具有低重量、高導電性和高輻射率（該指標可衡量材料以熱輻射形式發射能量的有效性）的系統，以用于與真空進行熱交換。他們正研究用于實現熱擴散器和散熱器高導熱性的先進材料，以便保持電子產品的冷卻狀態。此外，他們還仿真了輻射率對航天器上常見的不同多層絕緣結構的影響。通過仿真研究復合材料層壓材料層的傳熱特性，他們正在嘗試優化復合材料散熱器板等的冷卻特性，以便將電子設備保持在指定的溫度范圍內。

一個值得關注的方面是航空電子設備軟件，它負責控制任務的飛行參數并包含許多集成電路芯片，其中一些芯片會產生大量熱量。工程師可能必須耗散芯片中產生的零點幾瓦到一兩瓦的功率，以便將溫度保持在規范以內。但他們無法在每個芯片上都安裝一個熱傳感器。他們使用Ansys熱仿真技術繪制鋁箱的溫度，該鋁箱包含了安裝芯片的印刷電路板。通過使用鋁殼表面特定點的溫度數據，他們可以進行熱仿真，以確定芯片本身的溫度。有了這些信息，他們可以添加熱擴散器，將多余的熱能傳遞到NOVA-C的底盤，從而將熱量輻射到太空中，或?qū)⑵鋫鲗?dǎo)回著陸器以供重復使用。

在將Ansys軟件作為標準軟件使用之前，Intuitive Machines的工程師使用來自不同供應商的單獨的熱和機械仿真解決方案。由于兩種軟件包中的網格布局并不相同，他們不得不花費大量時間將熱分析中的溫度映射到結構模型上。由于Ansys熱求解器和結構求解器在相同的幾何結構上一起運行，映射工作可以輕松自動完成，因而節省了時間與資金。

盡可能地減少著陸器的重量對于這項任務而言至關重要。著陸器的重量更小，意味著給客戶有效載荷就會留下更大的空間。著陸器每增加一公斤的重量，就會讓Intuitive Machines在丟失的商業機會中損失大量利益，因此工程師計劃使用拓?fù)鋬?yōu)化來減少重量。他們沒有一開始就檢查NOVA-C著陸器的整體架構，而是先關注比如將著陸器連接在一起的插件、配件和接頭等內部細節。因?yàn)樵谥懫鞯慕ㄔ爝^程中使用了大量的這種部件，在每個零件上節省一點重量，累加起來就相當可觀了。如果工程師使用Ansys Mechanical中的拓?fù)鋬?yōu)化可以將一種特定的緊固件節省100克的重量，在結構中的20處位置使用了這種緊固件，那么加起來就節省了2公斤的重量。雖然2公斤可能聽起來不算多，但每公斤約100-200萬美元的有效載荷價格計算，幾公斤的成本累加起來也相當可觀。

為減輕重量，NOVA-C著陸器主要由復合材料組成。工程師將金屬用于發動機和各種連接點，在這些位置使用金屬材料比復合材料更為合理。在金屬和復合材料之間的接口，由于材料的熱膨脹特性不同，使其難以在極端溫度下保持接觸，尤其是在主發動機的出口噴嘴處。

為了應對這一挑戰，工程師正采用熱結構多物理場方法來設計出口噴嘴連接。他們通過使用Ansys Fluent估算金屬復合材料密封件的溫度、氣流、熱傳導和熱載荷，并使用Ansys Mechanical確定這些溫度對金屬和碳基復合材料膨脹的影響。多物理場仿真技術可幫助他們了解航天器這一部分的動力學，并實現能夠確保噴嘴在所有工作條件下均保持密封的設計。

Intuitive Machines工程師認為仿真對于該項目的成功至關重要，因?yàn)樵擁?xiàng)目存在諸多挑戰，且時間也非常緊迫。

對于關鍵結構、熱和流體動力仿真，他們相信Ansys仿真解決方案能夠在不到兩年的時間內，幫助他們將飛行器送上月球。此次成功發射任務將使Intuitive Machines成為有史以來第一家實現登月目標的小型私人投資公司。如果其他公司也想贏得這一殊榮，恐怕得抓緊時間運籌帷幄了。
