汽車空調壓縮機支架NVH性能分析

摘 要：文章基于整車 NVH性能對汽車空調壓縮機及支架開展分析測試，帶單獨壓縮機支架的系統，模態需達到設計要求。對達不到設計要求的系統，通過在空調管路上增加隔振，減振等措施衰減共振頻率。對于無單獨壓縮機支架在裝配精度，振動模態上有比較優勢，具有很強的推廣，借鑒意義。

引言

NVH，即噪音(Noise)、振動(Vibration)、聲振粗糙度(Harshness)，通俗稱為乘坐的“舒適感”。汽車空調運行就不可避免地會帶來噪聲，且在汽車噪聲產生的諸多部位中，汽車空調系統是引起重大噪聲的部件之一。在主機廠的新車質量研究中，空調系統噪聲問題已引起客戶廣泛關注，居于新車質量問題Top10內。因此，如何使汽車空調噪聲減小以達到消費者的要求，是汽車設計者亟需解決的重要問題，也是提升現代汽車市場競爭的關鍵一環。

在汽車空調NVH設計中壓縮機是主要激勵源之一，如何有效解決壓縮機的NVH是其中的關鍵要點之一，其中壓縮機支架又是解決壓縮機振動傳遞的重要方面。由于壓縮機支架帶來的問題在各車型中比較常見，朱愛武針對某車型發動機轉速4750r/min產生轟鳴音開展測試研究，經測試產生的主要原因是由于壓縮機支架總成模態頻 率與發動機二階振動頻率共振引起的。蘇俊收針對某壓路機轉速1350r/min左右出現異常振動問題，應用有限元軟件分析壓縮機支架各階固有頻率及振型，發現壓縮機支架前兩階固有頻率偏低是造成故障的主要原因。劉丹針對某車輛在定置加速試驗中，座椅導軌處振動及駕駛員右耳噪聲都存在208Hz共振，經測量主要是由于空壓機及支架與發電機支架共振引起的。壓縮機支架和壓縮機形成一個質量-彈簧系統，如果外界的激勵頻率與此頻率一致時，就會產生共振。綜上，壓縮機支架在NVH設計過程中首要考慮的與發動機的激勵頻率及周邊部件的頻率避開，另外，從問題的解決思路上，可以通過優化空調管，利用空調管對振動進行衰減或者優化壓縮機在發動機的安裝，取消壓縮機支架，從而從根本上解決由于壓縮機支架帶來的NVH問題。

1 壓縮機及支架避頻設計

壓縮機支架避頻是當下設計的主要方法，發動機頻率公式：

其中n-發動機轉速，Z-發動機汽缸數，i-諧波次數

例如，發動機轉速范圍（750~5500）r/min，4缸發動機。發動機基頻范圍：(25~200)Hz。為有效避頻壓縮機及支架模態頻率f≥1.414×F，壓縮機及支架頻率大于283Hz。可有效避頻。

某車型，在3檔全油門工況下3200rpm左右存在噪聲峰值，經分析發動機4階頻率213Hz，經測試壓縮機支架模態頻率206Hz，壓縮機支架頻率與發動機激勵頻率沒有實現有效避頻率，對壓縮機支架開展優化設計。

圖1 壓縮機支架優化方案

優化的主要方案是在原壓縮機支架上增加一個固定點提升壓縮機模態。

表2 單壓縮機支架模態

經分析，壓縮機支架模態較原先有提升，壓縮機及支架模態由 216Hz提升至 267Hz。（壓縮機支架由于受發動機安裝點的約束條件，無法提升至＞280Hz）。測試支架半約束模態（不安裝空壓機）、空壓機附件系統結構模態。

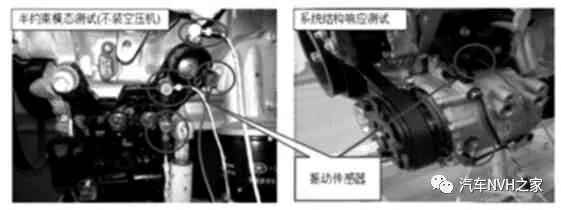

圖2 壓縮機及支架模態測試

系統結構響應見圖3和表3。

圖3 壓縮機及支架模態測試響應圖

表3 壓縮機及支架模態測試

經測試新支架系統共振頻率較原始略有提高，但效果不明顯。新老支架系統結構響應在（200~250）Hz。新支架系統結構響應（242Hz），對噪聲表現會有惡化效果，與整車噪聲測試結果相吻合，駕駛室內噪聲升高。

理論上，通過對壓縮機及支架利用CAE仿真分析可以有效避頻，但實際產品開發中由于發動機及周邊約束條件限制，壓縮機及支架有時很難完全做到結構避頻。可以通過空調管路的隔振，減振進一步提升NVH效果。

2 空調管路對壓縮機及支架的減振

壓縮機及支架經由幾條傳遞路徑傳至車身，一條壓縮機及支架→發動機懸置→車身→振動、噪聲，另一條，壓縮機及支架→管路固定點→車身→振動、噪聲，壓縮機及支架→管路→膨脹閥→HVAC→振動、噪聲。通過對傳遞路徑的分析可知，減弱壓縮機及支架振動的要素有，發動機懸置，空調管路的隔振，空調管路在傳遞路徑上的減振。針對上述問題，空調管路優化方案：

圖4 空調管路優化示意圖

如圖4所示，將接近膨脹閥入口處的空調硬管部分改成軟管部分，通過管路衰減壓縮機支架的振動傳遞。

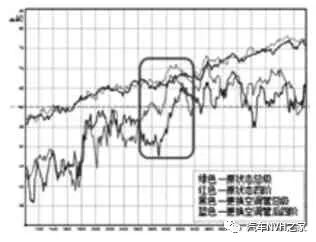

圖5 更換空調管路前

圖6 更換空調管路后

通過空調管路優化，3200rpm 4階頻率降低明顯，經主觀評價滿足要求。

3 壓縮機-支架-壓縮機匹配優化

通過以上兩種措施基本解決了壓縮機及支架系統帶來的共振，但沒有從根源上解決。取消壓縮機支架可以從源頭上解決支架帶來的共振，另一方面，由于沒有單獨的壓縮機支架實現了降低成本的目的啊。無壓縮機支架設計示意圖7。

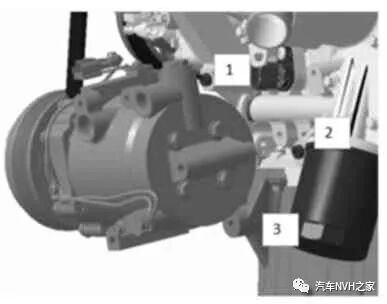

圖7 無壓縮機支架設計

如上圖所示，壓縮機通過三個固定點與發動機連接。點1，點2處使用定位銷設計，提升壓縮機在發動機上的裝配精度。其中，點1,2是原壓縮機支架固定點，點3是發動機下殼體通過優化設計增加的固定點，發動機下殼體采用鑄鋁設計。原設計采用沖壓鐵質油底殼。

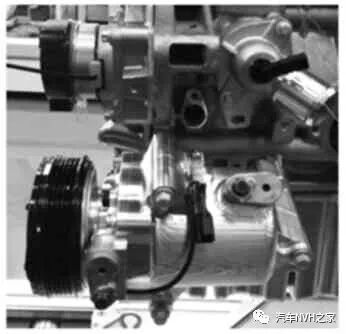

圖8 壓縮機在發動機的安裝

在整車中開展 NVH測試，經測試壓縮機裝在整車中模態330Hz＞280Hz，滿足整車對壓縮機及支架系統模態要求。

在同一臺車型上，更換，優化前后部件，開展3檔全油門加速測試。

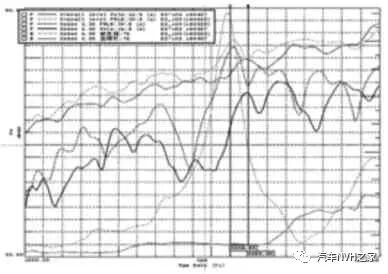

圖9 全油門加速對比測試

① 噪聲對比：優化后的壓縮機及鋁制油底殼后，3WOT工況，相比原車型設計，全轉速內也普降（2-4）dB（A），3200轉峰值處下降6dB左右，NVH提升效果明顯；

②振動響應對比：優化后設計在3200轉振動峰值消失。

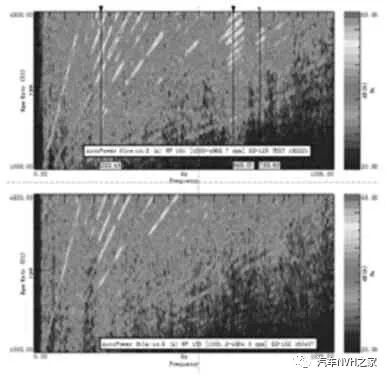

圖10 優化前后瀑布圖對比

通過圖10的瀑布圖更直觀看出，3檔全油門加速工況，優化后的設計，在222HZ、665HZ、753HZ處共振帶全部消失，NVH聲品質提升效果明顯。

通過此方案的優化設計徹底從根源上解決了由于壓縮機及支架系統給整車帶來的振動問題。另外，壓縮機支架的取消，使用定位孔，減少由于支架帶來的裝配誤差，降低了皮帶異響的風險，在成本方面由于支架取消，降低了整車成本，取得了很好的經濟效益。

4 總結

本文對空調壓縮機及支架對整車影響開展系統測試分析：

1）對于帶單獨壓縮機支架的系統，壓縮機及支架模態頻率＞283Hz可實現避頻設計；

2）對于模態無法達到設計要求的壓縮機及支架可以從空調管路上增加隔振，減振的角度衰減共振頻率；

3）取消單獨壓縮機支架方案，可以從源頭消除由于壓縮機支架帶來的共振頻率，裝配精度，部件成本上有明顯優勢，此種結構具有很好的借鑒，推廣作用。
