鑒于此，浙江大學(xué)謝濤教授團(tuán)隊(duì)報(bào)道了一種無(wú)需特定外界刺激就可實(shí)現(xiàn)自發(fā)多路徑變形的形狀記憶聚合物，并探究了該材料在4D打印、防偽和時(shí)間溫度指示劑等方面的應(yīng)用。

該體系中同時(shí)具有永久共價(jià)交聯(lián)與多重UPy氫鍵交聯(lián)，共價(jià)交聯(lián)保證了永久形狀的回復(fù)(形狀回復(fù)率)，而氫鍵的動(dòng)態(tài)交換可用來(lái)調(diào)控自發(fā)回復(fù)的動(dòng)力學(xué)（形狀回復(fù)速率）。具體來(lái)說(shuō)，在高溫下編程時(shí)，氫鍵交換速率快，引起部分鏈段松弛，體系中熵驅(qū)動(dòng)力變小，因此在室溫下自發(fā)回復(fù)的速率較慢；而在低溫下編程時(shí)氫鍵交換速率慢，體系的熵驅(qū)動(dòng)力大，在室溫回復(fù)時(shí)速率較快（圖1）。由于時(shí)溫等效性，控制編程時(shí)間同樣可以帶來(lái)不同的熵驅(qū)動(dòng)狀態(tài)?？偠灾ㄟ^(guò)控制編程的時(shí)間和溫度，可以實(shí)現(xiàn)自發(fā)的時(shí)序性變形行為。

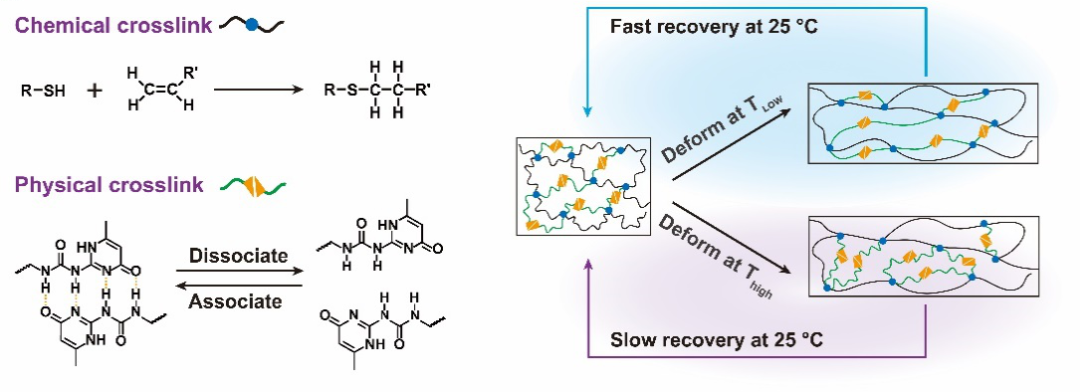

圖1 網(wǎng)絡(luò)設(shè)計(jì)及編程原理

基于此原理，通過(guò)數(shù)字化光熱效應(yīng)可以區(qū)域化調(diào)控編程溫度，從而控制各區(qū)域的內(nèi)應(yīng)力松弛程度。而內(nèi)應(yīng)力松弛程度又決定了形狀回復(fù)速率，因此在各區(qū)域的協(xié)同作用下該材料便可實(shí)現(xiàn)二維平面—三維立體—二維平面的自發(fā)變形路徑的編程化。通過(guò)設(shè)計(jì)油墨圖案并且結(jié)合激光切割，可以得到復(fù)雜的非穩(wěn)態(tài)多路徑變形（圖2）。

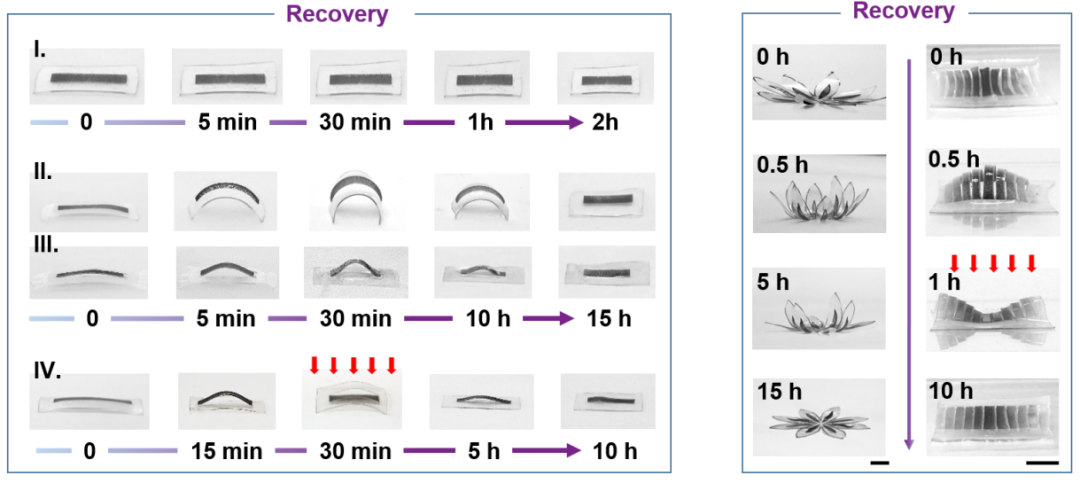

圖2 非穩(wěn)態(tài)多路徑變形

進(jìn)一步地，將該體系應(yīng)用于光固化3D打印，可以制備具有復(fù)雜三維結(jié)構(gòu)的永久形狀。通過(guò)控制每個(gè)部分的編程溫度與編程時(shí)間，可在該單一材料中實(shí)現(xiàn)自發(fā)順序化變形的4D打印。比如兩個(gè)相同的手掌在經(jīng)過(guò)不同的編程后，就會(huì)出現(xiàn)不一樣的動(dòng)作變化，從而模仿人類的猜拳行為（圖3）。

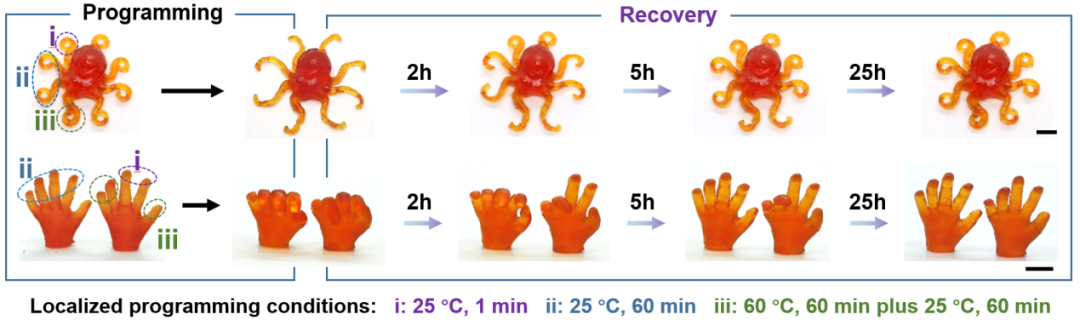

圖3 4D打印

究其本質(zhì)，該材料不同區(qū)域之所以會(huì)有不同的回復(fù)速率，是氫鍵交換引起的應(yīng)力松弛差異導(dǎo)致的。應(yīng)力松弛無(wú)法用肉眼直接進(jìn)行觀測(cè)，但在偏振光下會(huì)由于雙折射而表現(xiàn)為顏色的變化。通過(guò)區(qū)域化控制溫度后，在偏振下便可出現(xiàn)應(yīng)力圖案，并且該圖案會(huì)在所有區(qū)域到達(dá)相同的應(yīng)力松弛程度后消失。消失的時(shí)間尺度與環(huán)境溫度密切相關(guān)，因此有望應(yīng)用于防偽和冷鏈過(guò)程的時(shí)間溫度指示劑（圖4和視頻1）。

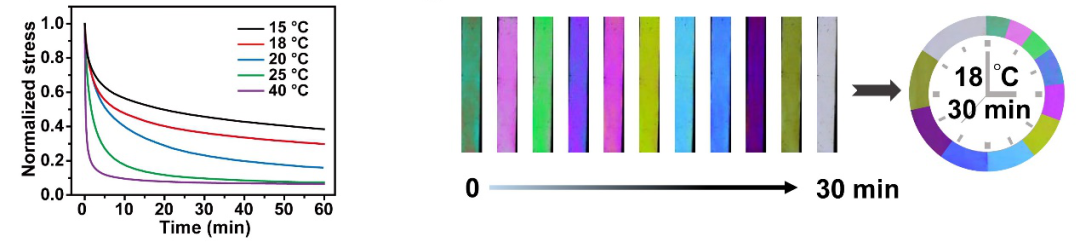

圖4，視頻1 偏振下應(yīng)力圖案的變化

該成果以“Autonomous Off-Equilibrium Morphing Pathways of a Supramolecular Shape-Memory Polymer”為題發(fā)表在Advanced Materials上。其中，博士生彭文俊為第一作者，謝濤教授為通訊作者。

論文鏈接：

https://doi.org/10.1002/adma.202102473
