換熱器設計軟件（ExDesigner）是一款適用于通用性強、準確度高、界面友好、操作方便的換熱器專業設計工具，包含對U型立式和臥式換熱器的熱工計算、結構強度校核等功能，以GB150、GB151、熱工計算算法以及國際IF97工質庫作為設計支撐，實現對U型換熱器的數字化快速設計，提升U型換熱器的設計能力與效率。

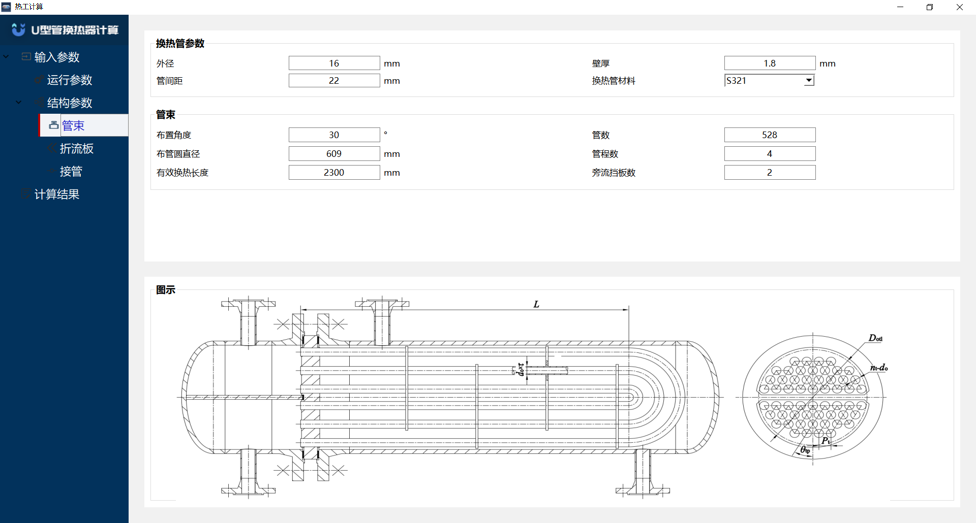

提供U形換熱器熱工設計參數可視化配置界面和熱工計算功能。支持用戶通過輸入界面配置U形換熱器換熱功率、管程流體類型、設計壓力、設計溫度、進出口溫度、流量、允許壓降等熱工參數；支持根據輸入?yún)?shù)完成熱平衡計算，并判斷設計參數是否滿足管/殼兩側熱平衡要求；支持自動計算出管/殼程傳熱系數、換熱管導熱熱阻，總傳熱熱阻，管殼兩側對數平均溫差，管程與殼程的平均熱流密度，換熱面積、換熱裕量等熱工關鍵參數，并自動生成換熱器熱工設計方案報告。
換熱器結構強度校核

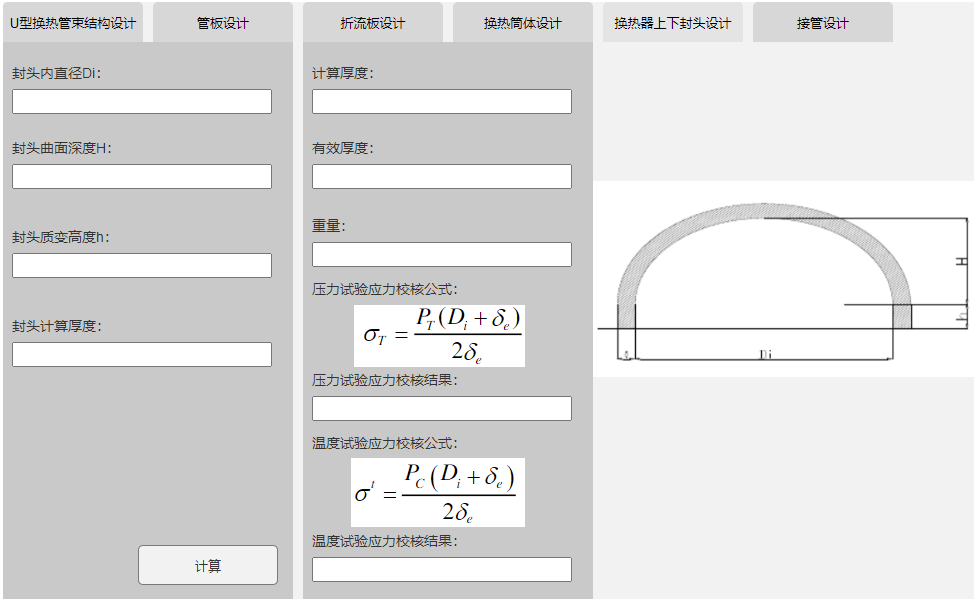

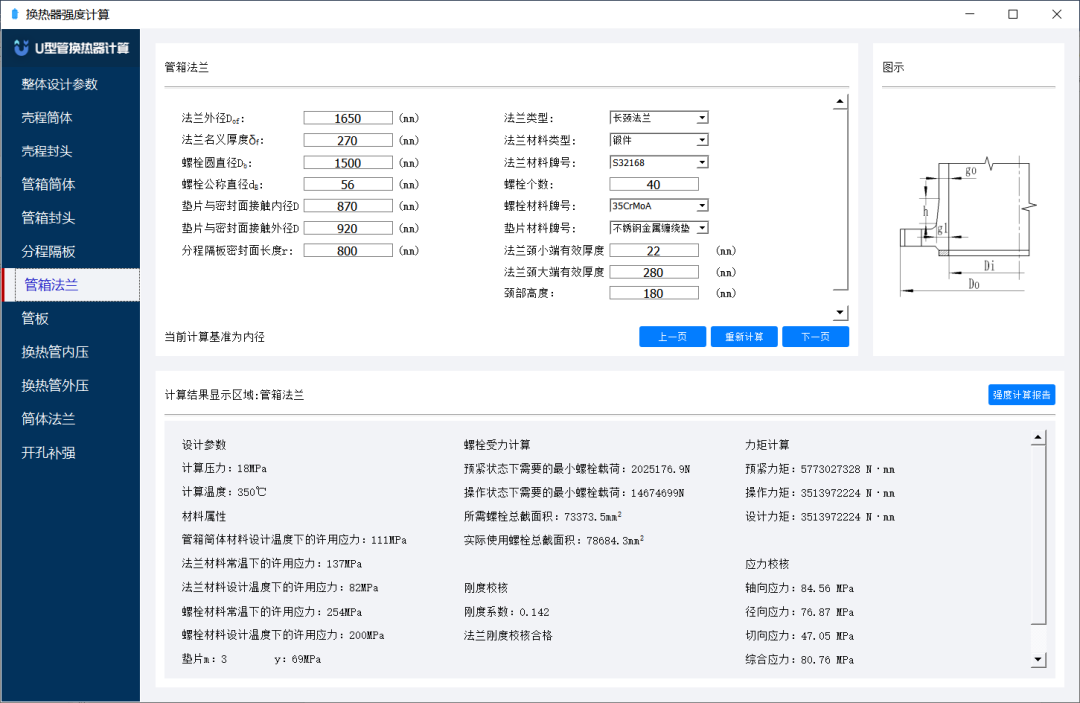

提供U形換熱器主要部件的結構參數可視化配置界面與結構強度校核功能。支持用戶通過輸入界面配置殼程筒體、殼程封頭、管箱筒體、管箱封頭、分層隔板、管箱法蘭、管板、換熱管內壓、換熱管外壓、筒體法蘭、開孔補強等結構參數，以GB150、GB151作為依據完成各部件的結構強度校核計算，并自動生成換熱器結構強度計算報告。
項目案例：核電換熱器設計軟件
U型換熱器是核電領域最常用也是最重要的設備之一，而U型換熱器的設計過程復雜，涉及到熱工計算、工藝強度計算、結構設計等內容，每一部分涵蓋眾多的原理知識及方法，設計分析過程數據量大，流程復雜，這要求設計人員掌握大量的專業理論知識。為整合換熱器設計知識與方法，降低對設計人員的專業要求，開發針對核電換熱器的專用設計軟件，通過集成核電行業換熱器常用材料數據、熱工計算方法與強度校核標準、參數化結構模型等內容，整合用戶長期的設計經驗，形成針對核電行業U型換熱器的專用設計工具，支持設計師快速完成在設計
工況下的熱工參數與結構強度校核分析，為用戶提供了設計依據，指導用戶以更快速度完成更高質量的換熱器設計產品，滿足核電換熱器的特定設計需求。
