射頻前端，作為設備于外界通信的重要節點，在整個通信系統中產生的作用不言而喻。砷化鎵器件應用于消費電子射頻功放，是 3G/4G 通訊應用的主力，物聯網將是其未來應用的藍海；氮化鎵器件則以高性能特點目前廣泛應用于基站、雷達、電子戰等軍工領域，利潤率高且戰略位置顯著，由于更加適用于 5G，氮化鎵有望在 5G 市場迎來爆發，而砷化鎵則是 5G 功放的另一種備選。

行業知名機構 Yole Développement (Yole)的射頻設備與技術部技術與市場分析師 Cédric Malaquin 在早前的一份報告中表示，移動設備正在加速向 5G 過渡。

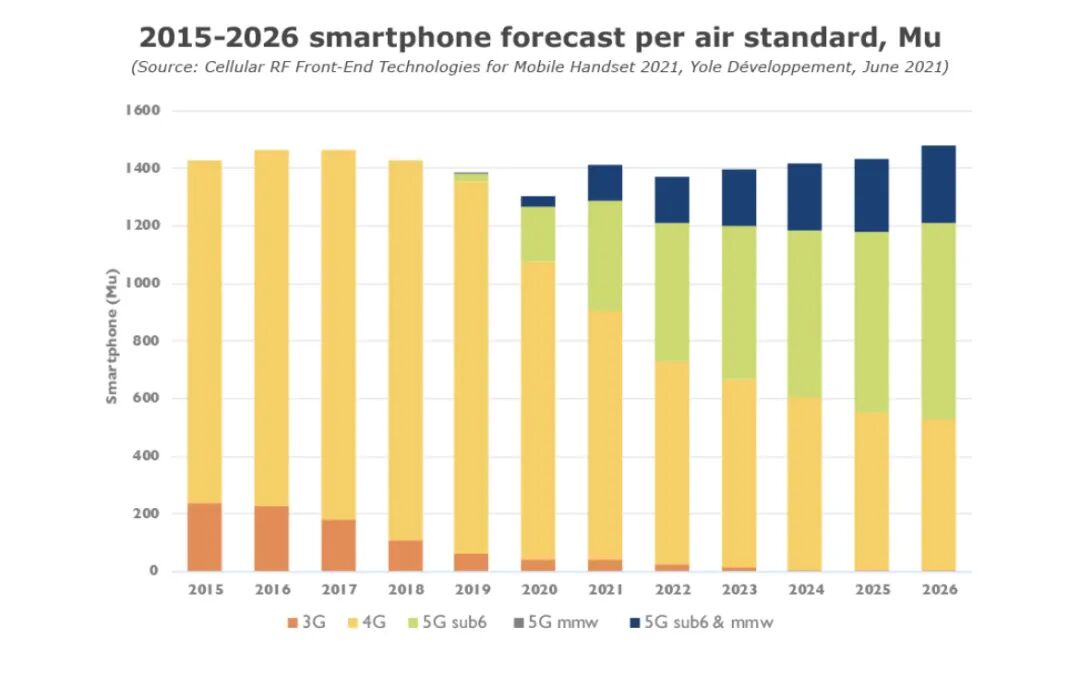

他進一步指出，與 2020 年相比，2021 年 5G 手機的數量將增加一倍以上。這個普及速度比 10 年前的 LTE 標準要快得多。伴隨著 5G 的爆發，射頻設備的需求空前增加。與此同時，手機廠商還需要對以前的無線電標準提供支持。

“因此，我們必須將數百個射頻組件安裝到手持式設備中。這現在正在影響中端和入門級手機，而不僅僅是旗艦。”Cédric Malaquin 強調。

在 Cédric Malaquin 看來，在手機中實施的 5G 功能側重于提高下載速度并使上行鏈路更加穩健。此外，盡管這目前僅適用于旗艦產品，然而在毫米波頻率上創建了一條全新的無線電路徑，這也是射頻前端廠商的機會。

Yole 同時在報告中強調，5G 的引入增加了手機以及 RF 的復雜性。在保持可接受的外形尺寸的同時使用分立元件構建 5G 手機是一項挑戰，為此需要推動更多的集成。

“在這種需求下，射頻前端市場領導者都推出了適應多種市場需求的靈活模塊產品。除此之外，有些廠商還為旗艦產品定制了模塊”，Yole 射頻技術和相關市場分析師 Mohammed Tmimi 博士肯定地說。

根據 Yole 射頻團隊預估，與 4G 版本相比，5G 手機中的射頻含量高出 5 至 8 美元，而毫米波版本則多出 10 美元。 因此，射頻前端市場正在蓬勃發展。

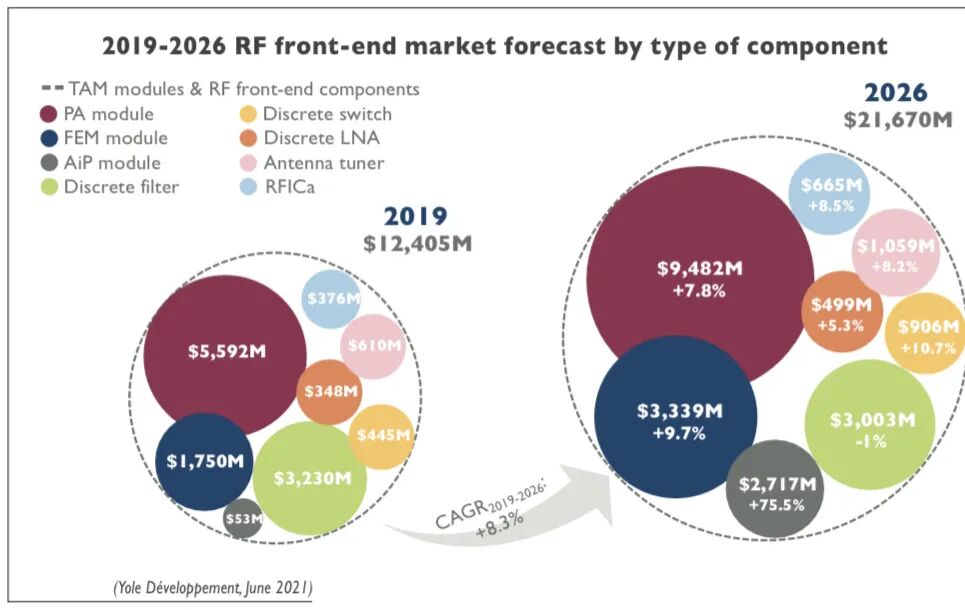

為此 Yole 表示，到 2021 年底，射頻前端市場規模應該達到 170 億美元，高于 2020 年的 140 億美元。但他們也表示，自此之后，RF 前端市場的增長應該會放緩。而后隨著 5G 成為主流且競爭進一步加劇時，射頻前端的 ASP 將受到影響。根據分析師預計，射頻前端市場在 2019 年（5G 推出之年）和 2026 年之間的復合年增長率為 8.3%，屆時射頻前端市場規模將達到 210 億美元。

射頻性能優異的

化合物半導體

化合物半導體射頻性能優異。硅單晶材料是制作普通集成電路芯片的主要原料，但受限于材料特性，很難適用于高頻/高壓/大電流芯片應用。

化合物半導體材料因其優良的器件特性廣泛適用于射頻器件。常見的化合物半導體包括三五族化合物半導體和四族化合物半導體。

其中，砷化鎵（ GaAs）和氮化鎵（ GaN）作為其中應用領域最廣、產業化程度最高的三五族化合物材料，具有優良的射頻性能，天然具備禁帶寬度寬、截止頻率高、功率密度大等特點， 作為射頻功率器件的基礎材料分別主宰主流民用和軍用/高性能射頻集成電路市場。

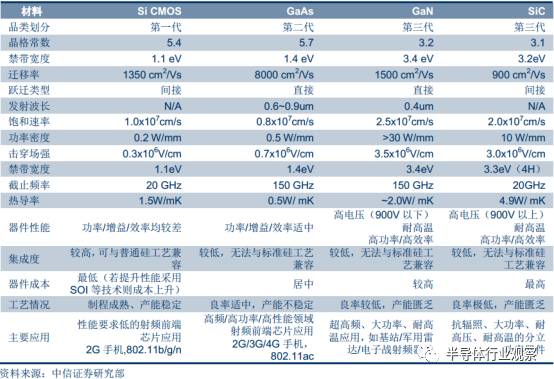

化合物半導體與普通 Si CMOS 半導體器性能比較

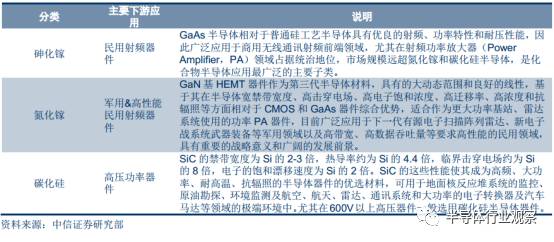

化合物半導體細分應用及說明

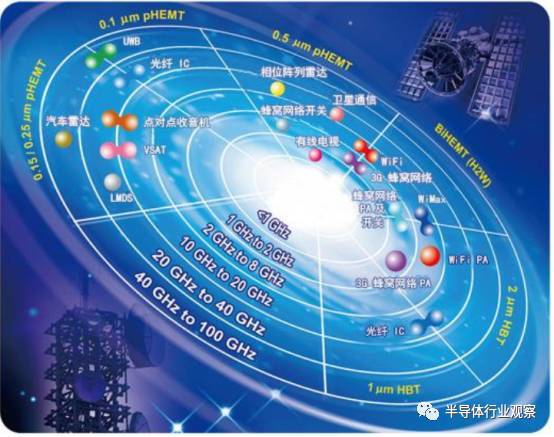

化合物射頻器件應用器件工藝分布圖

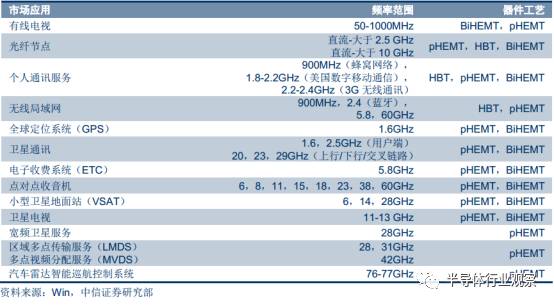

化合物射頻器件應用相關信息

▌ 氮化鎵：性能優異的第三代半導體材料

半導體材料共經歷了三個發展階段：

1. 第一階段是以Si、Ge為代表的第一代半導體材料

2. 第二階段是以GaAs、InP等化合物為代表的第二代半導體材料

3. 第三階段是以GaN、Sic、ZnSe等寬禁帶半導體材料為主的第三代半導體材料

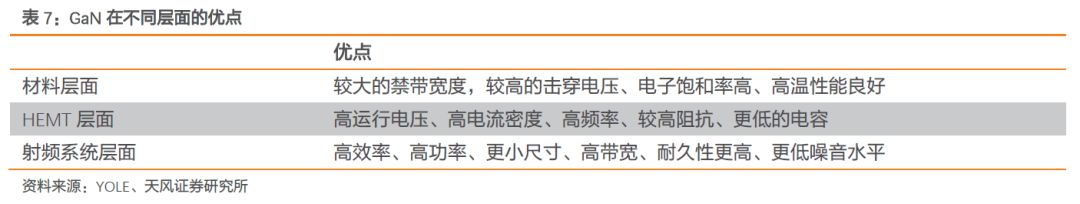

其中，第三代半導體材料具有很多優異于第一和第二代半導體材料的性能特點：第一，具有較大的禁帶寬度，較高的擊穿電壓，耐壓性能較好，更適合應用大功率領域；第二電子飽和速率較高，彌補了電子遷移率的缺陷；第三高溫性能良好，減少了附加散熱系統的設計成本；第四，發展前景廣闊，在高頻、高溫、大功率等領域有很大發展?jié)摿ΑＲ虼说墸℅aN）憑借其優異的性能而成為目前研究的熱點內容。

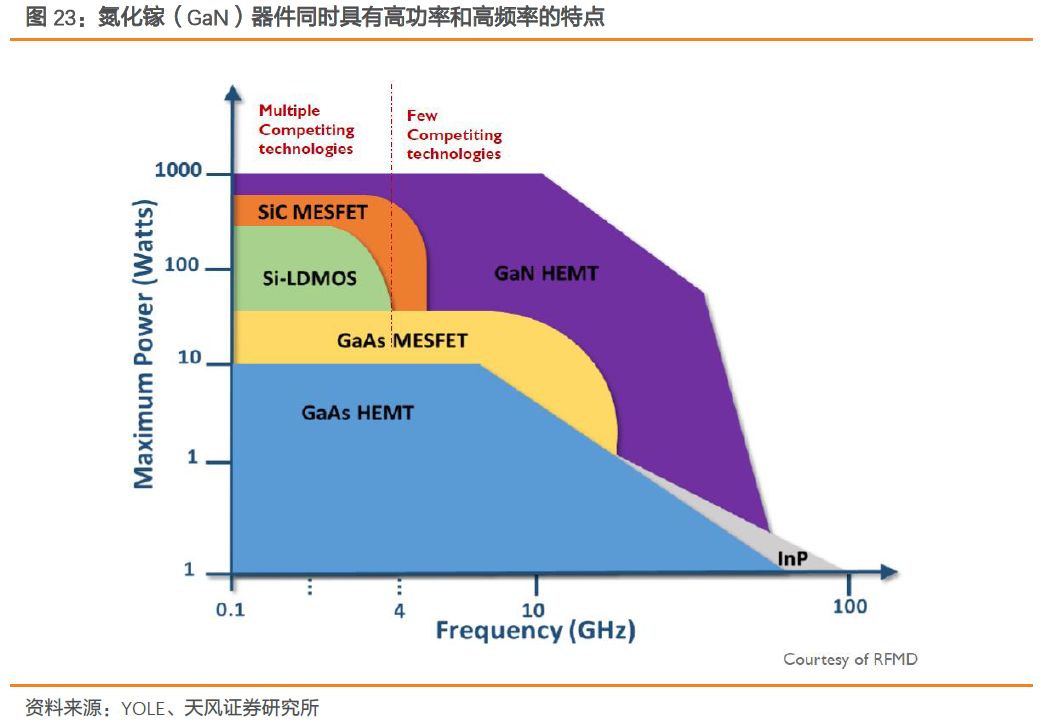

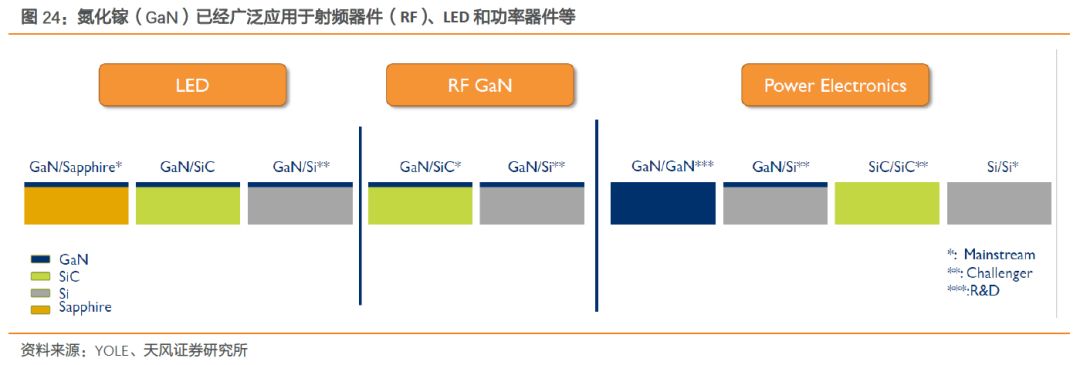

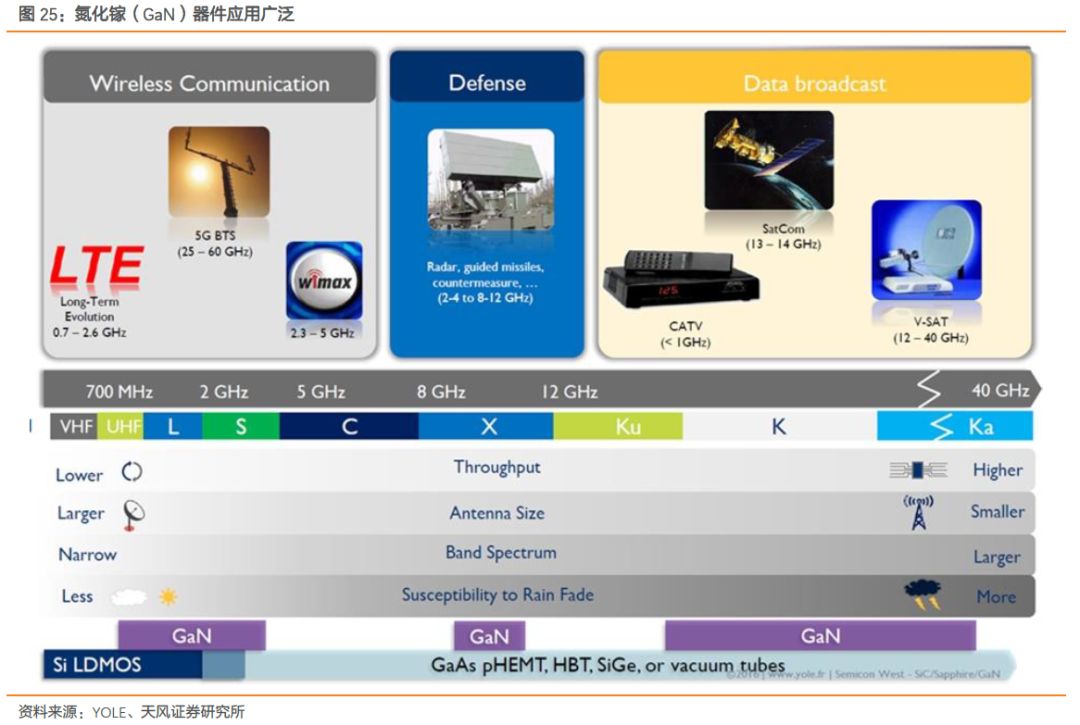

正是由于氮化鎵優異的性能，目前氮化鎵已經成為射頻器件（RF）、LED和功率器件等的應用熱點 ，尤其是氮化鎵同時可以滿足高功率和高頻率的特點，并且在高頻下?lián)碛懈叩墓β瘦敵龊透〉恼嘉幻娣e，目前已經成為射頻器件應用的熱點和最優選擇之一。

當前基站與無線回傳系統中使用的大功率射頻器件（功率大于3瓦），主要有基于三種材料生產的器件，即傳統的LDMOS（橫向擴散MOS）、砷化鎵（GaAs），以及新興的氮化鎵（GaN）。

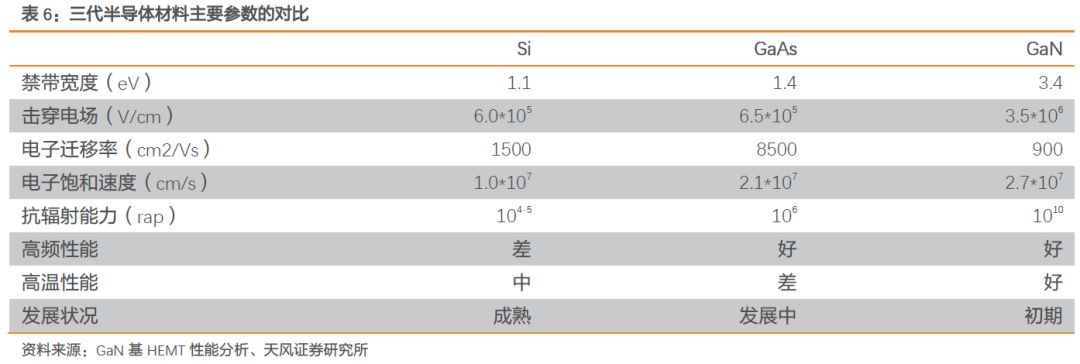

氮化鎵是擁有寬禁帶的材料，其禁帶寬度（3.4eV）是普通硅（1.1eV）的3倍，擊穿電場是硅材料的10倍，功率密度高，可以提供更高的工作頻率、更大的帶寬、更高的效率，可工作環境溫度也更高。由于成本優勢，LDMOS在低頻仍有生存空間，但氮化鎵已經在向低頻滲透，例如在2.6GHz頻段，也開始出現氮化鎵方案。

由于工藝輸出功率特性限制，LDMOS在3.5GHz及以上頻率不能提供足夠大的功率，所以從3.5GHz到未來的毫米波，高頻應用中氮化鎵不是去替代LDMOS，而是開辟全新的市場空間。氮化鎵擁有全面的優勢，無論是帶寬、線性度、增益還是效率，硅器件都無法與氮化鎵競爭。

隨著通信技術不斷向高頻演進，氮化鎵是必然的選擇。因?yàn)樾枰蟮膸挘玫木€性度，5G和高頻化應用，讓氮化鎵大有用武之地。在5G時代，未來一臺基站里面就要用幾百個PA（功率放大器），而5G的基站部署數量將呈指數形式增長，所以在5G時代，射頻器件產業將比以往大得多。

▌ 硅基氮化鎵（GaN-on-Si）：最有前景的襯底技術

目前來看，GaN主要有三種類型的襯底，分別是硅基、碳化硅（SiC）襯底和金剛石襯底。

金剛石襯底氮化鎵（GaN-on-Diamond） ： 制造較為困難，但是優勢明顯：在世界上所有材料中金剛石的熱導率最高（因此最好能夠用來散熱）。使用金剛石代替硅、碳化硅、或者其他基底材料可以把金剛石高導熱率優勢發揮出來，可以實現非常接近芯片的有效導熱面。

碳化硅襯底氮化鎵（GaN-on-SiC）： 這是射頻氮化鎵的“高端”版本，SiC襯底氮化鎵可以提供最高功率級別的氮化鎵產品，可提供其他出色特性，可確保其在最苛刻的環境下使用，但是成本相對較高。

硅基氮化鎵（GaN-on-Si）： 這種方法比另外兩種良率都低，不過它的優勢是可以使用全球低成本、大尺寸CMOS硅晶圓和大量射頻硅代工廠。因此，它可以以價格為競爭優勢對抗現有硅和砷化鎵技術，從而實現對現有市場份額的替代。

GaN-on-SiC目前主導了RF GaN行業，已滲透到4G LTE無線基礎設施市場，預計將部署在5G sub-6Ghz的RRH架構中。 與此同時，經濟高效的LDMOS技術也取得了顯著進步，可能會對5G sub-6Ghz有源天線和大規模多輸入多輸出（MIMO）應用中的GaN解決方案發起挑戰。不過，這可能需要以降低效率為代價，從而帶來功耗的增加，對于5G的大規模部署來說是不可持續的。

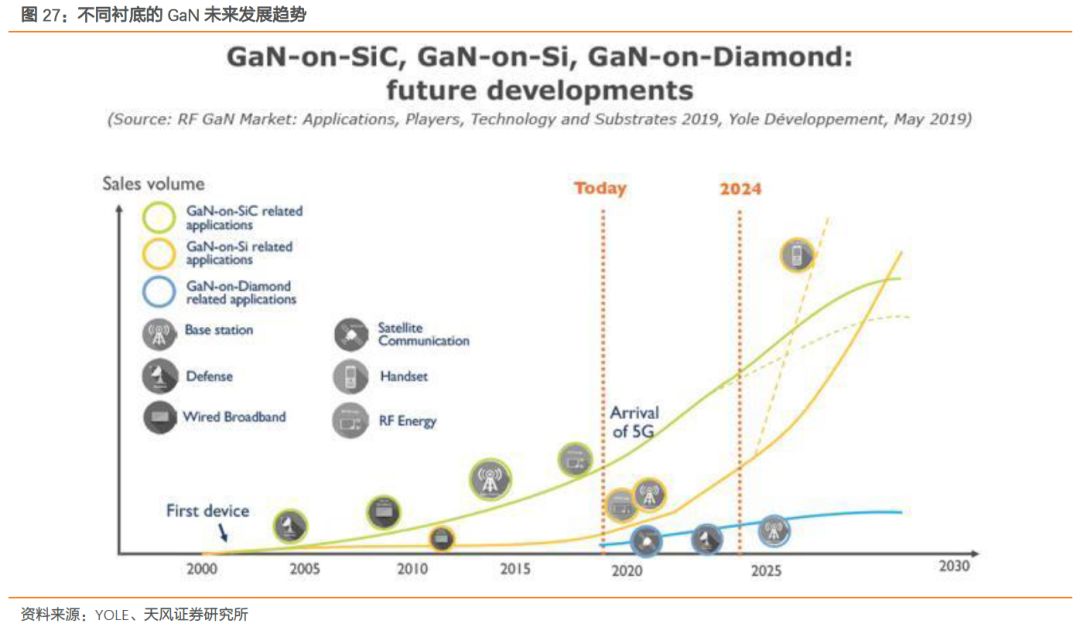

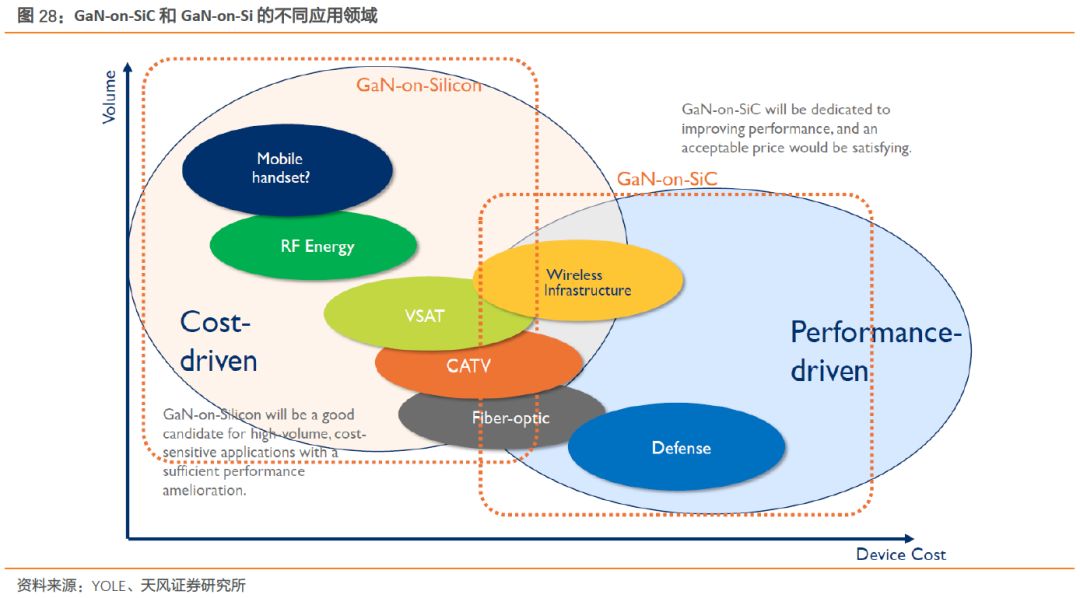

GaN-on-SiC是以性能為導向的，而GaN-on-Si作為潛在的挑戰者是以成本為導向的，并且可以滿足更大的出貨量需求。根據YOLE的報告預計，GaN-on-Si可以基于全球現有的低成本、大尺寸CMOS硅晶圓和大量射頻硅代工廠實現更快的大規模量產，硅基氮化鎵器件工藝能量密度高、可靠性高，晶圓可以做得很大，目前在8英寸，未來可以做到10英寸、12英寸，晶圓的長度可以拉長至2米。

硅基氮化鎵器件具有擊穿電壓高、導通電阻低、開關速度快、零反向恢復電荷、體積小和能耗低、抗輻射等優勢。針對RF產品更易于擴展，未來GaN-on-Si將廣泛應用于手機、射頻器件、VSAT等領域。隨著5G技術的不斷推進和滲透率的不斷提升，YOLE預計未來GaN-on-Si的市場份額將超過GaN-on-SiC。

射頻前端產業鏈

日趨成熟

目前射頻前端半導體產業由IDM模式主導。射頻前端主要產品的市場均被幾大國際巨頭壟斷。

隨著5G到來，以高通為代表的Fabless廠商試圖憑借基帶技術切入射頻前端領域；同時以華為為代表的設備商對于上游供應鏈的把控和“國產替代”需求也將重塑產業鏈格局，國內設計廠商有望迎來替代機遇。

射頻前端產業鏈根據分工的不同可以分為芯片設計、晶圓制造和封裝測試三個環節。而IDM（IntegratedDeviceManufacturing，垂直整合制造）模式是指垂直整合制造商獨自完成集成電路設計、晶圓制造、封測的所有環節，因此該模式對技術和資金實力均有很高的要求，所以目前只有國際上成功的大型企業采納IDM模式，如Skyworks、Qorvo、Murata、Broadcom等。

1987年臺灣積體電路公司（TSMC）成立以前，集成電路產業只有IDM一種模式，此后，半導體產業的專業化分工成為一種趨勢。

出現垂直分工模式的根本原因是半導體制造業的規模經濟性。但是現今IDM廠商仍然占據主要地位，主要是因?yàn)镮DM企業具有資源的內部整合優勢、技術優勢以及較高的利潤率：

1.資源的內部整合優勢

在IDM企業內部，從IC設計到完成IC制造所需的時間較短，主要的原因是不需要進行硅驗證（SiliconProven），不存在工藝流程對接問題，所以新產品從開發到面市的時間較短。

而在垂直分工模式中，由于Fabless在開發新產品時，難以及時與Foundry的工藝流程對接，造成一個芯片從設計公司到代工企業的流片（晶圓光刻的工藝過程）完成往往需要6-9個月，延緩了產品的上市時間。

2.技術優勢

大多數IDM都有自己的IP（IntellectualProperty，知識產權）開發部門，經過長期的研發與積累，企業技術儲備比較充足，技術開發能力很強，具有技術領先優勢。

3.較高的利潤率

根據“微笑曲線”原理，最前端的產品設計、開發與最末端的品牌、營銷具有最高的利潤率，中間的制造、封裝測試環節利潤率較低。

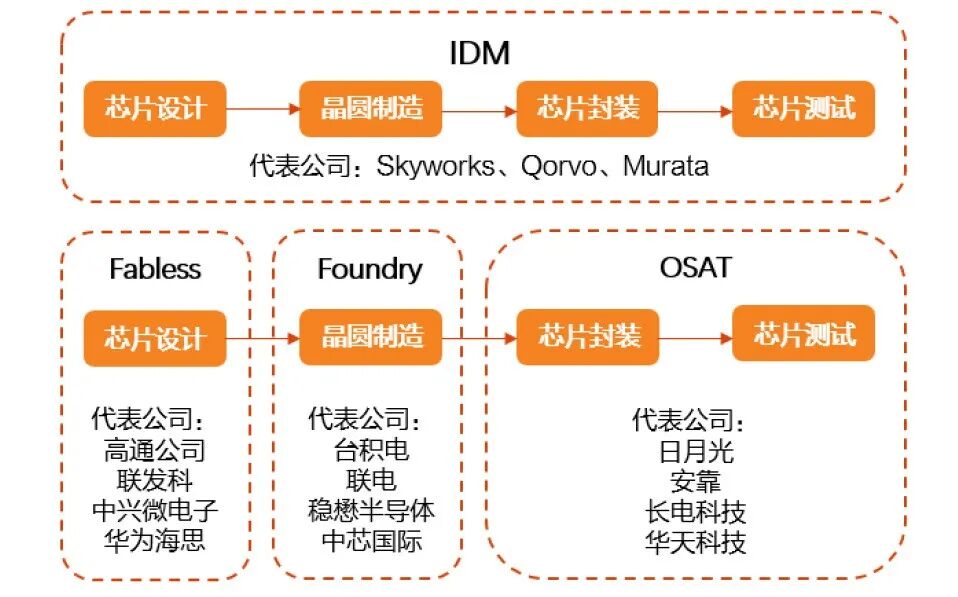

▼行業模式示意圖

目前射頻前端行業仍然以IDM模式為主導。射頻與功率器件集成度不高，設計變化不多，設計環節附加值較低，而且材料結構與工藝密切相關，而工藝又決定了產品最終的電學性能，材料、設計、制造與封測一體相關，這幾個因素是射頻器件競爭的主導性因素。所以全球成功的射頻或功率器件公司，多數都采用IDM模式。

隨著通信技術的不斷發展，手機等移動終端對于射頻前端的要求也越來越高。一方面，手機等終端需要的射頻前端的數量在上升，射頻前端在手機成本的比重也越加上升；另一方面，隨著對便攜性和輕薄化的要求越來越高，而需求的射頻前端數量也在不斷增長，這時射頻前端廠商只能增加集成度以把整個射頻系統的實際尺寸控制在合適的范圍內。

目前，已經有一些廠商在研發把低噪聲放大器和開關模組集成在一起的方案，例如Skyworks的SkyOne模組（集成了PA，開關，多路器在同一模組上）。未來隨著通信技術和生產工藝的不斷發展，我們可望看到集成度更高的射頻前端。

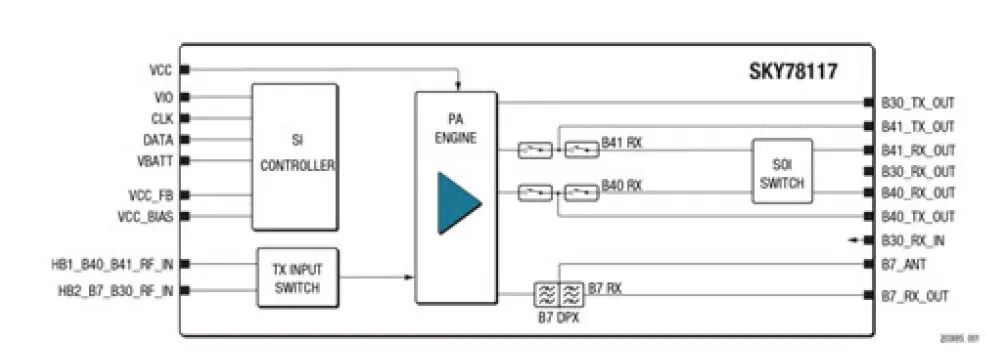

▼集成了PA，開關，多路器在同一模組上的Skyworks的SkyOne射頻前端模組

射頻前端行業兼并收購不斷，巨頭不斷擴大業務版圖。越來越多的廠商也在紛紛加大在射頻前端方面的投入，希望在未來的5G浪潮中分一杯羹。

例如聯發科計劃收購絡達科技布局射頻PA，紫光展訊整合銳迪科買入射頻PA行業，而國際巨頭Skyworks聯手松下組建合資公司開發SAW濾波器，而巨頭Qorvo則由主營濾波器的RFMD和主營射頻PA的Triquint合并而成。

有很多特殊的半導體產品適用IDM而不是代工模式，例如模擬器件。模擬器件和數字器件不一樣。數字器件的敏感度一般來說不那么高，它追求摩爾定律，要求線寬越來越小、功耗越來越少、成本越來越低，而單位面積上晶體管的數目要越來越多，它需要最先進的工藝和技術。

模擬器件則非常敏感，只要一個參數有變化，整體功能就會改變很多。譬如模擬器件里面的一個電容或電感的尺寸，稍微大一點或者小一點效果就會差很多。所以模擬器件更需要有一條專門為它服務的生產線。

混合信號、模擬和功率半導體器件都不需要使用7納米、14納米的工藝，它需要的是穩定性和可靠性，需要對它的工藝流程進行量身定做，因此很多模擬器件是沒有代工工廠（Foundry）的，譬如5G通訊中用到的氮化鎵（GaN），目前這種高功率芯片的大企業有Skyworks（思佳訊）、Qorvo、Sumitomo（住友）、Murata（村田）、NXP（恩智浦）、AVAGO（安華高）等，都是IDM公司。

射頻前端產業目前是IDM模式最成功的領域。就在其它半導體芯片市場（如處理器、SoC等）Fabless模式占據大半江山的時候，在射頻前端市場仍然是IDM獨大，這是因?yàn)樯漕l前端設計需要仔細結合器件制造工藝，有時候甚至?xí)榱嗽O(shè)計而調整工藝。

目前射頻前端領域的巨頭Skyworks，Qorvo等都有自己的生產線，隨著未來5G時代對射頻前端器件的要求越來越高，制造工藝越來越復雜，預計IDM模式仍然將在未來的射頻前端行業占據主導地位。

“基帶供應商切入射頻前端市場+整機商把控供應鏈國產替代”，F(xiàn)abless迎來發展機遇

IDM模式雖然有這么多的好處，但是IDM模式最大的局限就在于對市場的反應不夠迅速。由于IDM企業的“質量”較大，所以“慣性”也大，因此對市場的反應速度會比較慢。

其次，半導體產業所需的投資十分巨大，沉沒成本高。晶圓生產線投資較大，而且每年的運行保養、設備更新與新技術開發等成本占總投資的比例較高。這意味著除了少數實力強大的IDM廠商有能力擴張外，其他的廠商根本無力擴張，因此便催生出了Fabless模式。

在Fabless模式下，集成電路設計、晶圓制造、封測分別由專業化的公司分工完成，此模式中主要參與的企業類型有芯片設計廠商、晶圓制造商、外包封測企業。采用Fabless模式的公司處于產業鏈上游，技術密集程度高，芯片設計廠商在該種模式下起到龍頭作用，統一協調芯片設計后的生產、封測與銷售。

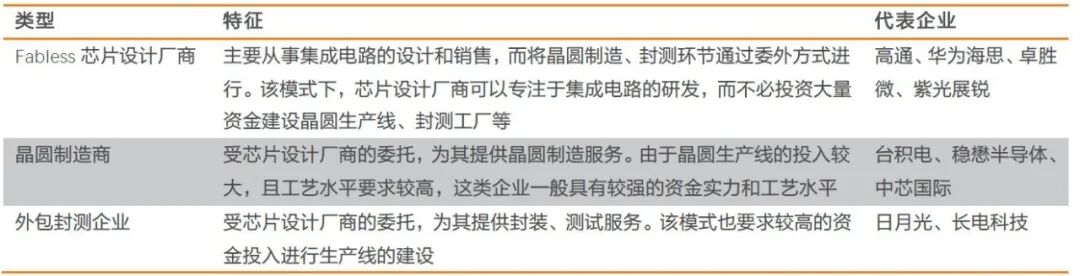

▼Fabless模式下產業鏈分工

同時，以華為為代表的設備商對于上游供應鏈的把控和“國產替代”需求也將重塑產業鏈格局，國內設計廠商有望迎來替代機遇，我們看好未來射頻前端的國產替代邏輯。國內 射頻器件的生產廠商以Fabless為主，在代工廠工藝的挹注下，產業鏈將迎來加速國產替代的機遇。目前國內代表公司有海思半導體，卓勝微，VanChip，Ampleon，慧智微等。
