智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力

2021年7月6日 11:33
瀏覽：3449

智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖1
過去一年里，我們看到隨著市場對半導體性能的要求不斷提高，及各種利好政策相繼出臺，第三代半導體等新型化合物材料憑借其性能優勢嶄露頭角，迎來了產業爆發風口。
在第三代半導體萬眾矚目的時刻， 第四代半導體也正逐漸進入我們的視線 。
伴隨當前量子信息、可再生能源、人工智能等高新技術的迅速涌現和發展，半導體新體系及其微電子、光電子、磁電子、熱電子等多功能器件技術持續催生。雖然前三代經典半導體技術持續發展，但已經漸漸呈現出難以滿足新需求的問題，特別是 難以同時滿足高性能、低成本的苛刻要求 。
一、各種材料加工至芯片的全周期對比

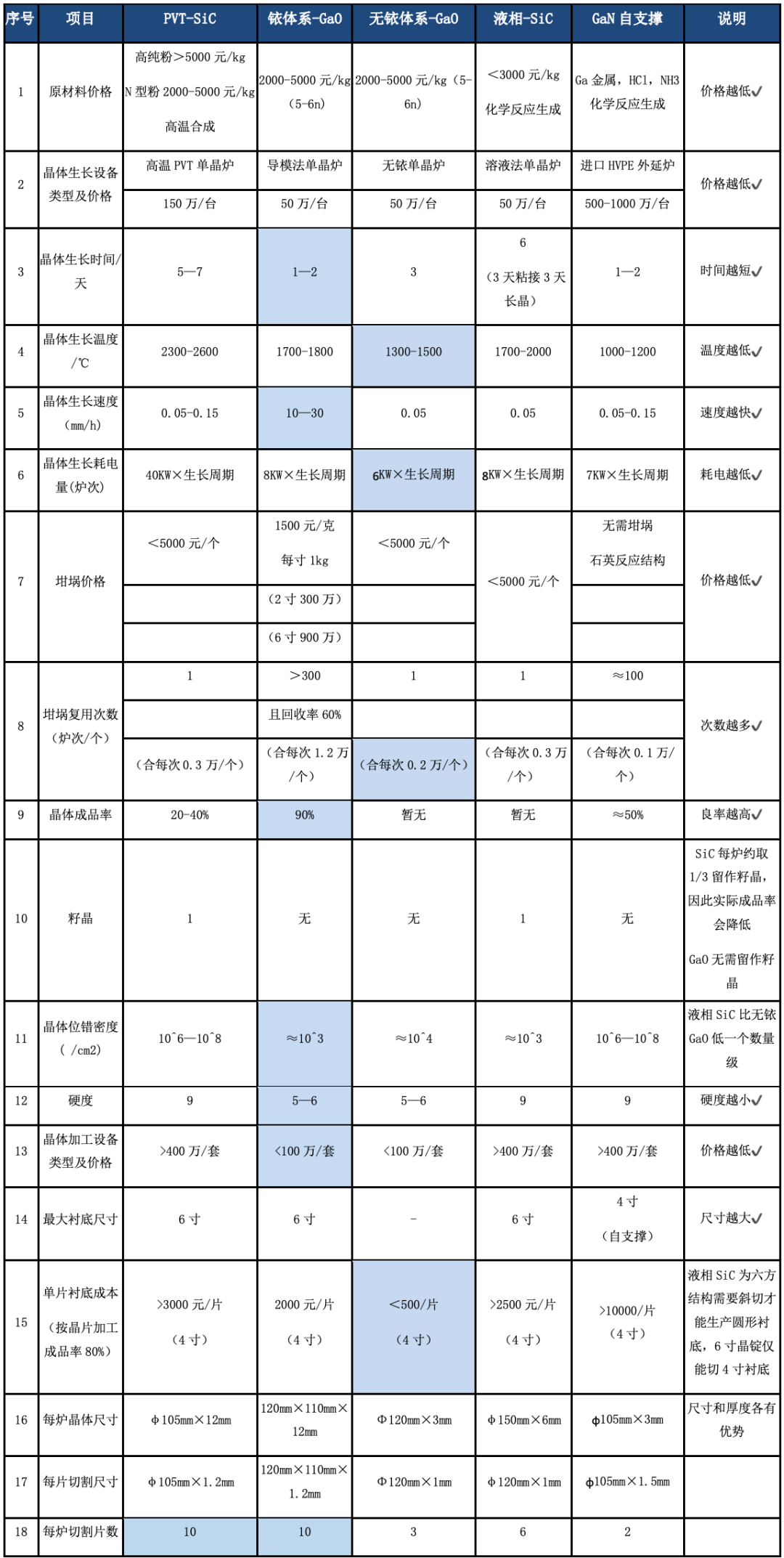

1. 各材料的襯底對比（標藍為更有優勢）
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖2
2. 襯底制造環節的分析
從上表可以看出，
（1） 晶片尺寸 ：三種材料目前的尺寸基本相當，即單片襯底的芯片產出相差不大（GaO器件做成垂直器件相對會更小，此處差異忽略不計）。SiC已有8寸單晶襯底、GaN（自支撐）目前有4寸量產產品，6寸樣品剛進入市場，未量產暫時未考慮。
（2） 設備投入 （晶體生長爐+坩堝+晶體加工設備）：GaO設備投入每條產線投入約350萬，SiC設備投入每條產線550萬，GaN設備投入每條產線800萬。
（3） 生產效率 ：GaO每月可產出8爐，年產80爐，可產800片，邊角料短期內還可切成10mm * 10mm的小片銷售給科研單位研究用，每爐100片，年產8000片小片。SiC每月可產4爐，年產40爐，可產400片，不能按小片銷售，且良率按30%算約為120片。GaN自支撐襯底產量更小。
在材料學領域，一般以2100℃作為晶體生長的分界線，低于此溫度可以使用常規的設備，一旦工藝溫度超過該界限，則需使用加熱、保溫等完全不同的材料體系，即完全不同的特殊設備，價格要比常規設備高出數倍。PVT-SiC晶體生長溫度高達2400℃，且跟GaN一樣，無法通過可視化窗口觀察生長過程進行控制，因此設備價格、加工能耗、良品率都較低，導致這兩種襯底材料成本高企不下。而GaO的襯底成本約為SiC的1/3~1/5，具有明顯的成本優勢。液相法SiC解決了PVT法不可視良率低、需要高溫、缺陷密度高、只能做N型的問題，實現高良率、低能耗、高品質、可生產P型等效果，即低成本、高品質襯底產品將進入市場競爭，預計將對PVT-SiC造成巨大的市場沖擊，但同時也會極大促進SiC產品的應用，可能會對GaO市場推動也帶來一定影響。
關于液相SiC和無銥GaO這兩種優勢技術來說，需要補充的是：
① 晶體
液相SiC長成的晶體為正六方型，即使達到6寸，也只能切成4寸使用，造成很大的浪費，尺寸越大浪費越多。
無銥GaO晶體是圓柱形，可直接切成同直徑圓盤。
② 成本
預計當技術成熟時，即良率相同的情況下，碳化硅比氧化鎵的成本至少貴30%，而且尺寸越大，成本差距越明顯，氧化鎵優勢越大。
③ 優勢
目前液相SiC技術尚處在實驗室階段，從理論上看，該技術生成的SiC晶體質量會更高，不僅位錯降一個數量級，而且因成品率提高（液相SiC天然較氣相SiC成品率高），使得成本差不多相較當前的氣相法SiC能降50%。而且與無銥GaO一樣的是，尺寸越大成本降低越明顯。
④ 瓶頸
液相SiC技術有一些需要克服的關鍵工藝問題。該技術使用溶液法，核心原理是使用了助溶劑，通過助溶劑中材料的析出實現降低熔點的目的，該技術下工藝溫度為1700~1800℃，而此前由于SiC材料在溫度還未達到熔點融化就升華了。日本、國內某研究所以及我國某創業公司的技術路線基本相同，未來主要區別在于技術細節的把控和對下列問題的解決：
一是生產中爐內缺乏可視系統，導致成品率無法保證，尤其是籽晶接觸液面缺乏探測手段，籽晶很薄只有1毫米，過淺尚未接觸無法結晶，過深沒入液面無法生長，需要特殊的控制手段。
二是溶劑，碳在溶劑里面溶解度很低，如果超出就形成碳簇，會圍繞碳簇形成多晶，導致生產失敗，因此工藝上對熱場和流場的要求很高，需要穩定和合理的工藝控制技術。
三是該技術SiC同樣長不厚，僅幾毫米厚，一般不超過10mm，還要留出3mm以上做下一爐生產的籽晶，因此實際生產效率提高不多，后續研發需要解決的關鍵問題是如何繼續長厚，而且大規模生產中還需要開發自動配料系統，持續穩定供應合適的溶液。

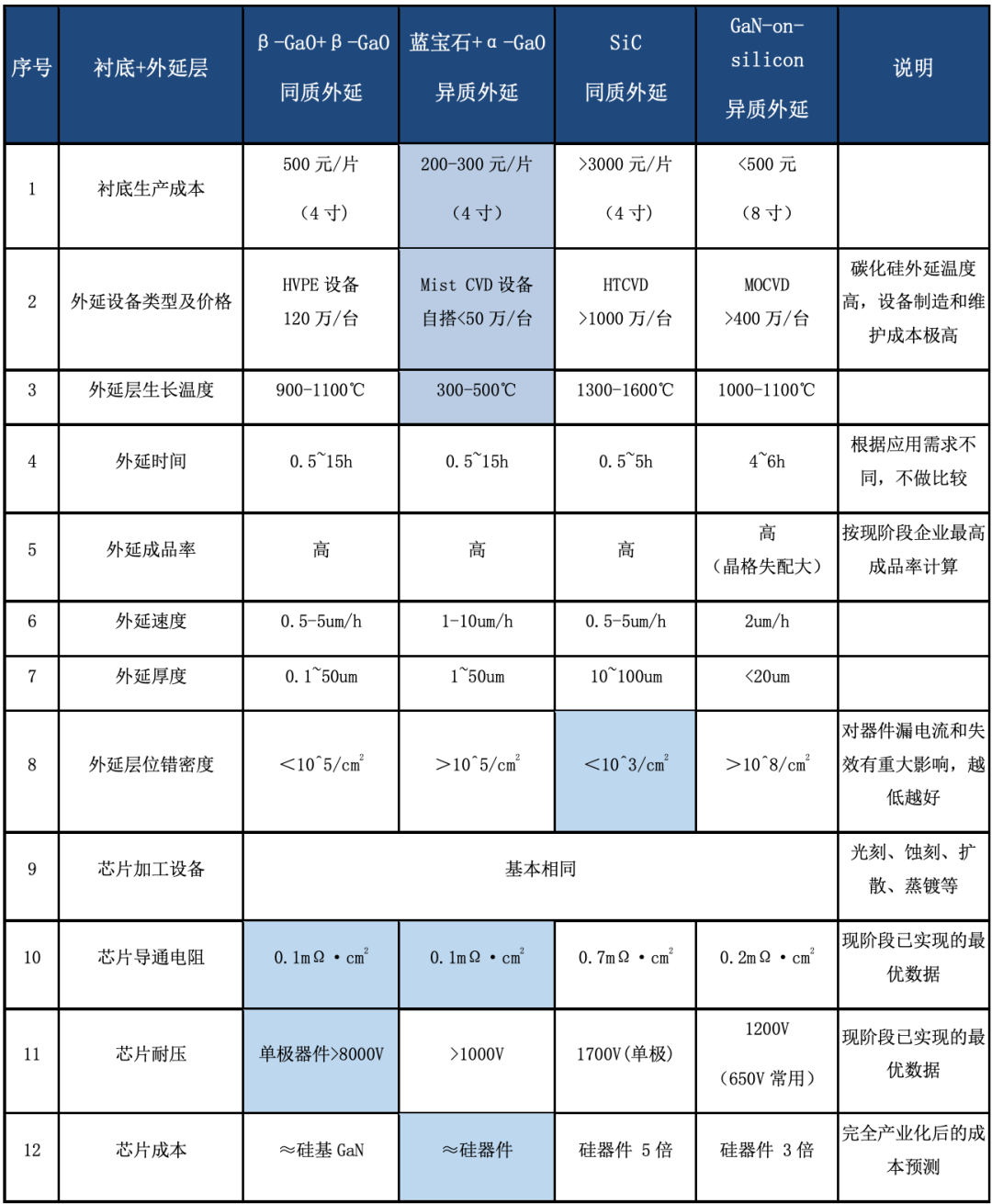

 3. 外延及芯片制造階段的對比
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖3
4. 外延及芯片加工階段的分析
從上表可以看出，
（1）SiC、GaN的外延生長設備成本就明顯要高出GaO材料數倍，且因為外延時間較短，thc?tepi，即升溫、降溫的時間要遠遠大于實際外延生長時間，所以幾種材料外延的速度差異并不明顯，而且由于各家技術有差異，用途不同的外延也有些許差別，此處不做更深入的比較。目前各種材料的外延技術較為成熟，可以滿足市場的需求。
（2）芯片加工階段，由于GaO、SiC可以使用垂直結構，所以同等規格下，芯片面積較小，為便于比較，暫時忽略這種優勢，三種材料在功率芯片加工過程的成本差異不大。
綜上，可以看出，GaO器件最終成本低于SiC、GaN，且性能更好，具有獨特的競爭優勢。
二、氧化鎵的熱導率和遷移率低不構成應用的問題
1. 熱導率問題
我們認為，業界普遍因GaO的低熱導率對其實際應用前景感到擔憂，這可能是做材料開發的科研人員不太熟悉器件或做器件的科研人員產業經驗不足導致的。實際上，半導體功率器件應用中所涉及到的熱問題，要細分為三部分來分析：產熱，耐熱，散熱。
（1）產熱
功率器件，主要有驅動損耗、開關損耗和導通損耗三個部分的損耗帶來的，損耗越低，效率就越高，而決定這幾種損耗的關鍵指標就分別是Qg、Coss和Ron，所以降低損耗的關鍵是降低這幾個指標。
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖4

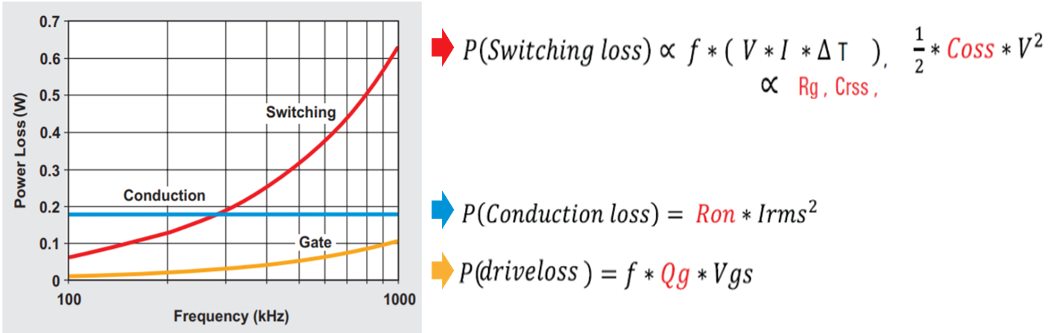

圖 功率器件損耗組成
Ron，即On-resistance導通電阻，主要是與材料的特性決定。業界看好GaO、SiC、GaN在功率領域的應用前景，也因為這幾種材料的Ron極低，可以大幅度降低導通損耗。SiC的導通電阻是Si產品的1/6，而GaO的導通電阻是SiC的1/6，在導通損耗方面具有很大優勢。
Qg，即Total Gate Charge 總柵電荷，反映了對器件驅動的電流需求，可以理解為需要在柵極充電建立電場需要的驅動能力，關系到器件的開關損耗。Qg 小，意味著驅動損耗小，整個開關的頻率就可以做到很高。一般把Qg歸入到開關損耗當中。
Coss越大，引起的EMI就越小。反之，Coss越小就越容易產生EMI的問題。但是，在硬開關的過程中，Coss又不能太大，因為Coss儲存的能量將在器件開通的過程中，放電釋放能量，將產生更多的功耗降低系統的整體效率，同時在開通過程中，產生大的電流尖峰。對于橋式電路來說（特別當LLC變換器工作在高于諧振頻率的時候），這個指標非常關鍵。最好能使Coss值較低，且線性化更好，以減小死區時間以及體二極管的反向恢復帶來的損耗和噪音，增大能量轉換效率，便于提高開關工作頻率?；旧蟻碚f，開關損耗是主要由Cgd決定，即gate 到drain的電容。而Coss等于Cgd+Cds，所以，是可以做到Cgd很?。〒p耗很?。?而Coss并不?。梢杂斜容^大的Cds）。碳化硅MOSFET寄生二極管反向電荷只有同等電壓規格硅基MOSFET的5%，這也是為什么SiC可以高頻工作。
對于功率器件來說，Ron是一個關鍵指標，導通電阻越低，其損耗越小，產生的熱量越少，從而有效控制溫升。
（2）耐熱
耐熱對于功率器件來說，主要是以為器件特性隨著溫度的變化而變化。如硅基功率器件，因Si材料特性限制，隨著結溫升高，本征載流子濃度急劇升高，導致載流子遷移率下降，閾值電壓隨溫度降低，漏電流也急劇增大，所以一般要在結溫175℃以下才能正常工作，而GaO、SiC、GaN理論上可以工作在300℃以上。GaO在使用SiC異質結工藝，當環境溫度升高到500 K時，開-關比幾乎不隨溫度變化，而Ron僅增加了14%，若使用同質外延，Ron增加36%。
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖5

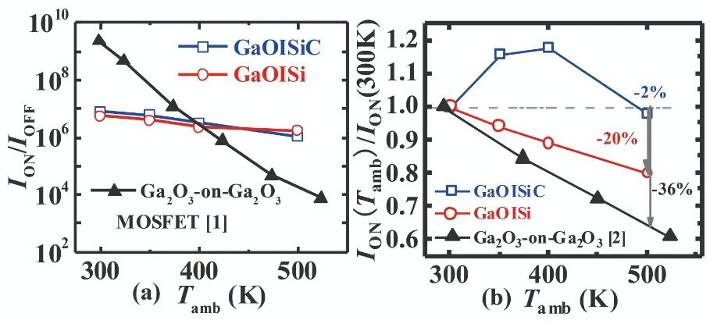

圖在GaOISiC和GaOISi MOSFET中，開-關比幾乎不隨溫度變化，而在GaO-on- GaO器件中，開-關比隨溫度變化很大。（b）隨著環境溫度（Tamb）升高到500 K，GaOISiC和GaOISi MOSFET的導通電阻（Ron）增大了14％，這一數字遠低于GaO-on- GaO器件。
參考文獻[1]: M. H. Wong et al. IEEE Electron Device Lett. 37 212 (2016). [2]: M. H. Wong et al. Appl. Phys. Lett. 109 193503 (2016).
因此， 材料耐高溫的特性進一步使得低熱導率在應用中不會產生實質影響。
（3）散熱
既然材料產熱少，又耐熱，那么對散熱的要求就會降低，如果在封裝環節也充分考慮到Die的散熱，就可以進一步降低材料低熱導率帶來的影響。
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖6

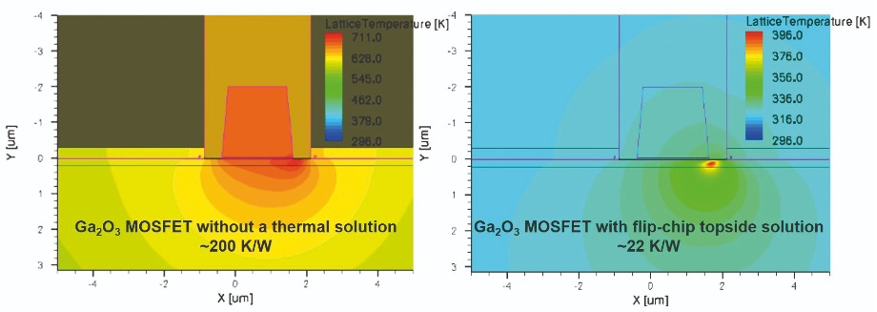

圖：采用芯片倒裝封裝降低熱效應（AFRL）
這可能也是為什么Flosfia推出的SBD并沒有采用特殊封裝的原因。
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖7

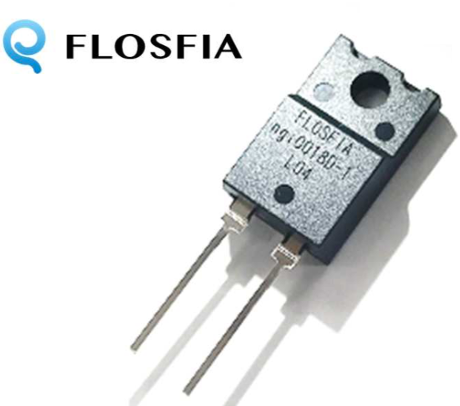

圖 Flosfia推出的GaO SBD（Flosfia官網）
綜上所述，我們總結為“GaO的低熱導率問題可以視為科研上的問題，而不應該構成應用上的問題?！?
2. 遷移率
作為晶體管性能指標的溝道遷移率，需要達到實用化標準（200 cm2/V·s）才具有應用價值。半導體器件的遷移率簡單分析，主要包含了體遷移率和溝道遷移率兩個方面。其中體遷移率主要跟材料本身特性相關，溝道遷移率與器件結構相關。如果在射頻方面應用，對遷移率要求很高，在這一點上，GaO的性能目前確實是不如GaN有優勢的，GaN在射頻方面的應用還會持續擴張。

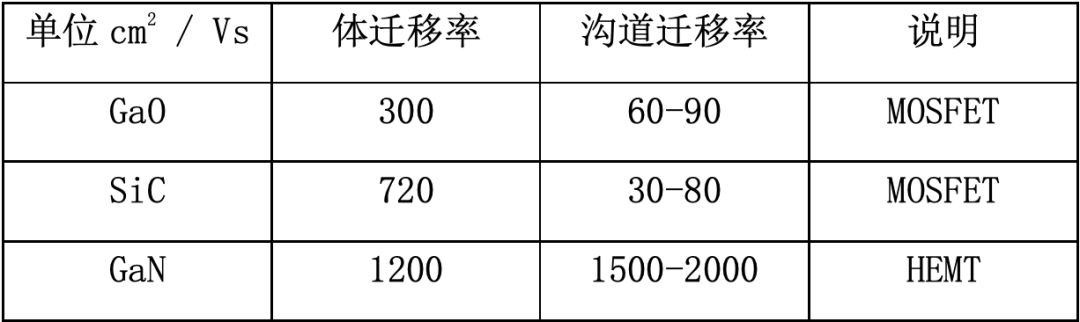

表 各材料的不同遷移率
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖8
（研究數據來源：西電大學周弘、中山大學何亮）
3. Huang優值（HMFOM）下的材料比較
（1）Huang優值：
根據A. Huang教授的理論研究，單極型功率器件的功耗損耗最小值（包含導通損耗與開關損耗）與 智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖9 成反比，由此提出HMFOM，用以評估應用在功率器件領域的電子材料。而另外一種也為人熟知的Baliga優值，則只考慮了低頻應用中器件的導通損耗，沒有考慮開關損耗，使得其具有一定的局限性。
（2）不同材料的對比：

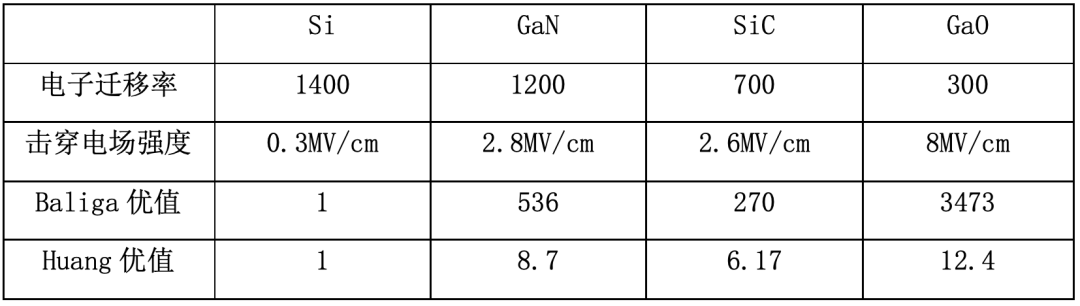

下表中我們對比了幾種常見材料的HMFOM，GaO的HMFOM是硅材料的12.4倍，分別是GaN和SiC的1.4和2倍。
智芯研報｜第四代半導體GaO將在未來3-5年釋放驚人潛力的圖10
4. 產業化考慮：低成本，滿足性能要求
功率器件作為現代電子信息產業中一種重要的功能元器件，在電網、汽車、家電、軌道交通、IT、工業、航空航天、國防等領域有著極為廣泛的下游應用，因此其產品品質、性能的穩定性對下游客戶極為重要，下游客戶對于供應商有較為嚴格的認證條件和流程，如汽車行業認證需要1-2年。
同時，第三代和第四代半導體功率器件同作為新興產品，客戶在應用時會采用更為嚴格的認證手段以保證自身產品的穩定性和公司品牌不會受到影響。因此，能否成功打入某個下游領域、某個知名客戶，不止有利于基于新半導體材料的功率器件廠商維持穩定的客戶關系、銷售規模，還對其在后續的產品推廣至關重要。
而產業化除了上述的性能、穩定性要求是基礎門檻，達到應用標準后，下游客戶最關注的無疑是一致性、成本和產能，也即大規模應用的可能性。GaO的性能優異，目前產品型號在逐步推出，預計未來的成本將低至硅基GaN產品甚至可能更低，對客戶有很強的應用誘惑，因此未來幾年將是產品推出、測試、試用、認證的關鍵時期。
5. 結論
綜上，可以看出，GaO的低熱導率、低遷移率，可作為未來數年業界進行科研的主攻方向，突破這些問題將能夠大幅度提高人們對GaO的應用預期，推動GaO的產業化進度，但其實這些參數并不會實際上影響當前GaO導入實際應用的價值。
三、氧化鎵應用的動力與阻力
1. 動力
（1）單極器件取代雙極器件的機遇
功率器件發展和應用的訴求極為清晰，從誕生的那一刻起，就有如下要求：
①　降低產品的重量、體積
②　減少電力轉換過程中的損耗
③　降低生產成本，縮短研發周期
④　降低產品的失效率，提升產品的可靠性
因此，提高可靠性、降低成本、提升功率密度和開關頻率，以使產品適應更多新興發展方向是功率器件不變的追求。而市場極為碎片化，也可以讓多代產品依照其功能、價格特點，依舊保持共存局面。
當前在高壓、高功率領域應用的功率器件以IGBT為主。絕緣柵雙極型晶體管（Insulated Gate Bipolar Transistor, IGBT）是20世紀80年代后期發展起來的，IGBT是功率MOSFET和BJT的復合。功率MOSFET的特點是驅動功率小、開關速度快；BJT的特點是通態壓降小、載流能力大，所以IGBT集中了BJT和MOSFET的優點，具有很好的抗擊穿性。但是由于IGBT的雙極特性（電子和空穴均參與導電），使得該器件在關閉過程中存在較長的拖尾時間，極大的影響了該器件的工作頻率，一般為低于20kHz，最高也不過40-50kHz，開通關斷導致的損耗會比較大，這是其相對于MOSFET的明顯劣勢，加之IGBT的價格遠高于MOSFET，所以低壓、小功率的環境下MOSFET使用更為廣泛，高壓、大功率的情況下IGBT更為適用。
目前第三代半導體的火爆，就是因為新的材料體系可以在高壓、大功率情況下采用單極器件，即使用SiC MOSFET、GaN HEMT、GaO FET，取代硅基的IGBT，除了產品可靠性、電流能力、成本下降空間尚需要一定時間驗證外，幾乎全面實現了前面所提到功率器件發展的所有訴求。而大規模制造和應用會帶來成本和售價的降低，從而繼續鞏固市場主流技術地位，這也是超/寬禁帶半導體應用的前景。在單極器件剛剛導入上述市場的階段，技術路線尚未定型，具備諸多優勢的新材料將迎來嶄新的機遇。
而GaO既能做高耐壓，也可實現大電流能力，相較于當前SiC器件過流能力不超過200A的規格限制，可達到數百A甚至上千A，性能優秀且成本更低，在大功率應用（如電力）當中可直面挑戰IGBT上千甚至數千A的霸主地位。
（2）易做大尺寸量產
從第一節的對照表中可以看出，GaO材料尺寸發展快速，短短幾年時間已經追上了SiC和GaN當前最大尺寸，在量產經濟性上已經達到了標準，同等加工能力的晶圓加工產線可以實現同等甚至更大規模的產量。而且，GaO成本極低，這就可以讓器件研發成本更低、可以有充分的試錯空間，使開發和應用都更有效率。
（3）可靠性好
SiC器件與硅基MOSFET類似，也是垂直器件，使用與MOSFET相同的柵極氧化物材料（二氧化硅SiO2），但SiC器件在更高的內部電場下工作。因此，柵極氧化物材料在實際工作中壽命會因時變電介質擊穿（TDDB）機制而縮短，即當經過一段時間損耗后柵極氧化物會被擊穿?，F(xiàn)在應用中是采用老化測試+篩選的方式規避該問題。同時，SiC還有閾值電壓不穩定的問題，這是由偏置溫度不穩定（BTI）的失效機制所引起，而BTI即是晶體管的退化現象。而對GaN器件而言，動態導通電阻是最大的問題，具有1mΩ規格的GaN器件在野外工作100小時后，可能變成10mΩ。此外，GaN一般是在異質襯底上生長，所以會有嚴重的晶格失配問題，長期可靠性也是目前業界普遍的顧慮。
GaO材料的缺陷密度比SiC和GaN材料低至少3個數量級，這在芯片加工中可以規避很多問題，而且由于是同質外延，器件不會像GaN一樣出現晶格失配問題。
2. 阻力
雖然GaO材料具有諸多優點，大規模應用還是有一定的阻力，相信在日后都可一一克服。
（1）襯底及外延大規模推廣時間業界存疑
目前襯底市場為日本的NCT公司所壟斷，雖然該公司已能提供2~4寸產品，但是定價極為昂貴，僅10mm*15mm的小尺寸襯底售價高達6000~8000元，做上外延更是高達2萬~10萬元，說是比賣軍火還暴利也不為過。這讓下游客戶的技術和產品開發受到極大限制，而國內研究十數年尚無形成供貨能力，業界對國內廠家何時能夠提供物美價廉的襯底和外延產品普遍持悲觀態度。這就需要有一家或若干家企業先形成供應能力，從源頭上給下游企業供應鏈保障，并大幅度降低成本，激發下游企業的研發動力。
（2）P型材料制備與應用
作為一款半導體材料，若想大規模應用一般是需要P型和N型共同存在，形成PN結從而參照Si的器件結構和工藝直接制造MOS、IGBT等多種器件，可以有廣泛的市場應用。然而GaO目前僅有N型材料，這就讓其未來的應用潛力充滿不確定性，業界唯恐器件開發受到材料限制成為一條斷頭路，所以盡管當前GaO SBD已可實現量產，業界仍對GaO的未來產生質疑。
根據筆者的調研和訪談，復旦大學的方志來老師已經通過創新的工藝方式實現了GaO的P型半導體制備，并且載流子濃度達到1.0×1011/cm3～1.0×1016/cm3 達到了實用水平，正在進行產業化準備階段，一旦實現了PN結，相信全球業界將徹底爆發研發的激情。
此外，值得期待的是，當前已有多種方法可以規避P型GaO材料即可制造MOS。包括
美國的AFRL用水平結構電子積累型晶體管、
美國的康奈爾大學采用金屬-絕緣體-半導體(MIS)結的方式制作MOS，
美國俄亥俄州立大學用調制摻雜場效應晶體管、
美國加州大學布法羅分校采用SU-8即環氧聚合物鈍化構造MOS、
日本的NCT雙柵極溝道控制垂直鰭型晶體管、
日本的Flosfia使用P型半導體α-Ir2O3氧化銥搭配α-GaO制作MOS，
意大利帕爾馬大學打算利用ε-GaO與GaN結合制作HEMT，
都可以實現器件耐壓超過2000V，電流超過10A，使器件可以應用在新能源車、充電樁（也適用快充）、工業電源等領域，有廣泛應用的市場前景（這些領域主要應用650V，1200V，1700V耐壓等級）。
（3）器件產品型號覆蓋應用規模尚小
功率半導體應用十分廣泛，因此TOP廠家都有成千上萬的SKU型號以滿足各行業客戶選型需求，難以用一款爆品支撐市場。然而目前第三代半導體主要應用在快充（GaN）、新能源車及充電樁（SiC）以及光伏等領域，型號集中在幾種規格就可以獲取巨大的市場份額，也吸引了大量中小廠商試圖切入市場。但是這幾種市場各有特點，都需要時間形成性能和成本匹配的替代產品，以及通過行業內的嚴苛認證，這也意味著新產品的導入需要不短的時間。
① 快充 ：該市場廣泛采用8英寸的GaN-on-silicon 產品，這類產品雖然可靠性較低，但是屬于消費品市場，對產品成本和性能較為敏感，切入的是中高端產品，對產品規格要求較低，市場容量大、導入速度快，當前已有不小的應用規模，替代需要更優的性能和價格才能打動客戶。而且GaN賣點主要是終端產品體積小、功率密度大，因此有些廠家如Navitas已經把driver等周邊器件與GaN功率器件集成為SIP，這也要求GaO未來也需要推出同等產品才能適配方案，這進一步加大了市場準入的門檻。
② 汽車 ：該市場正在積極導入的是SiC SBD和MOS，通過特斯拉Model 3 的帶動性作用，以及國內在充電樁等市場前期的鋪墊，現在諸多車廠紛紛將SiC導入產業鏈，通過合作開發或股權投資，加強與掌握SiC芯片及模塊技術企業的合作，試圖盡早實現國產化替代。但是汽車產業鏈對芯片的可靠性要求極高，因此對芯片及供應鏈各方面質量的驗證時間較長，而且還要圍繞芯片進行配套的系統開發，產品導入時間超過三年甚至五年。
這就需要設置合理化的市場路線，從易到難，并行推進，需要人力、物力、財力的不斷支持，全周期有持續的產品推出，充分測試和驗證，從而形成產品和技術的正循環，加速導入汽車產業鏈。
（4）既有量產線一般不愿意調整產品
量產的芯片加工線已經形成穩定的生產和營收，只有在實驗線上進行了技術驗證，并且市場已經有足夠的需求，量產線才有可能考慮調整生產新產品，而且還需要對一些工藝環節的設備進行調整，以免造成交叉污染，這對已經量產的工藝線都是很大的風險。因此，預計GaO的市場化路徑應該是從初創企業的中試線導入，之后配合地方政策支持新建量產線，或采用技術合作方式承包已有產能的工藝線，而不是從現有量產線進行改造。
綜上，GaO有著優異的性能和成本優勢，在當前單極器件替代雙極器件的歷史機遇下，可以通過技術手段規避材料弱點，推出高品質、低成本的高功率SBD和MOS，通過合理的市場規劃和融資，能夠?qū)a(chǎn)品快速推向市場，在五年內覆蓋市場大部分的應用場景，從低端產品到高端產品，逐步實現對IGBT等高能耗、高價格產品的替代。
四、創業企業需掌握的核心競爭力
1. 高品質籽晶
材料企業無法快速從零到一的突破，就在于高品質的籽晶需要不斷的培養優化，才能提高材料品質，達到用戶的需求標準。
2. 知識產權
半導體材料技術大部分在工藝段，因此既需要適當?shù)募夹g(shù)保密，也需要一定的知識產權保護，知識產權的內容設計是考驗企業是否真正掌握技術的內在標準。
3. 設備的拆裝和設計
只有掌握了設備的構造，才能進行合理的優化，既形成基于設備的know-how，聯動性越強，對于知識產權保護越有力。同時，自行設計的設備造價一般是市場常規設備的1/3~1/5，因此可以進一步節約成本，在研發和量產階段都能具有更明顯的成本優勢。
4. 材料理解和熱場設計
熱場設計是晶體生長的核心技術，是研發人員在無數次的實驗中形成對材料各方面特性的模擬和仿真，是晶體生長領域的數字孿生。這就要求一方面團隊對材料有足夠的了解，一方面也要逐步構造數字化研發體系，用全新的AI技術幫助技術的迭代和演進。
5. 市場理解與行業資源
半導體材料環節是基礎科學技術的轉化，向來是國內產業鏈的薄弱環節，周期長、風險大，除了人員、資金、設備等顯而易見的門檻，其實對創始團隊的市場理解和行業資源也要求極高。技術背景和市場思維的充分結合，才能設置合理的發展目標，找到最適合的切入點，既能保證技術和產品得到驗證，也可以獲得足夠的利潤保障公司生存和發展。只有在行業中摸爬滾打多年的團隊，才有足夠的行業資源，找到并引進合適的人才加強研發能力，同時快速接觸客戶實現市場轉化，當然不可或缺的就是融資能力，有足夠的投資機構渠道以及投資人思維的換位思考，對融資流程、條款、取舍都需要足夠的認知才能保證發展的平穩。此外，由于材料生產是重資產投入型產業，必然要依賴政府的支持才能以小博大，擴大生產規模，這也對團隊對政府訴求有清晰的認識，在對接、談判中形成共同的利益目標，各取所需，成功落實合作。
五、總結
雖然業界多方認為GaO的低遷移率和低熱導率會影響其應用導入，缺少P型材料會限制其發展，但是目前已有多種方法規避、改善這些問題，甚至一些問題并不構成實質的阻礙。因此，基于用戶對功率密度更高、損耗更低、成本更低、性能更好的功率器件的渴求，我們相信GaO將會在未來3-5年釋放驚人的潛力。
參考文獻
1.Improving Reliability For GaN And SiC。（Semiconductor Engineering）
2.Cree展示4英寸零微管SiC襯底（華強電子網）
3.美、歐、日專家眼中的氧化鎵市場（半導體材料行業分會）
4.理解MOSFET開關損耗和主導參數（維科網）
5.第三代半導體 GaN 功率開關器件的發展現狀及面臨的挑戰（ 何亮，劉揚，電源學報）
6.A review of the most recent progresses of state-of-art gallium oxide power devices（周弘，Journal of Semiconductors）
7.P-type β-Ga2O3 metal-semiconductor-metal solar-blind photodetectors with extremely high responsivity and gain-bandwidth product（Materials Today Physics 14 (2020) 100226，方志來）
8.Energy-driven multi-step structural phase transition mechanism to achieve high-quality p-type nitrogen-doped b-Ga2O3 films（Materials Today Physics 17 (2021) 100356，方志來）
