導讀：在機械行業，螺栓、軸承、齒輪是三個最基本的元素，重要性位列所有機械零部件中的前三甲。其中螺栓應用最廣，幾乎所有機械都離不開螺栓，所有機械傳動都離不開軸承，大部分機械傳動都離不開齒輪。因此從重要性來說螺栓是當之無愧的機械之王。

一、某齒輪箱各零部件之間邏輯關系

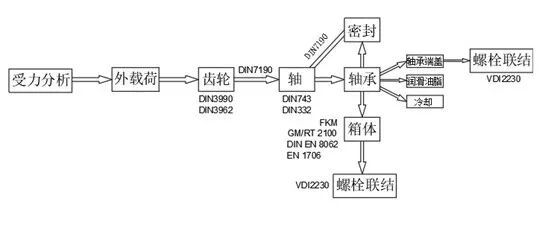

齒輪負責傳動，軸承負責支撐，螺栓負責聯接，各司其責。但是為了讓這三個零件更好地發揮作用人們發明了一些服務于這三個機械元素的輔助機械元素：為了實現服務于齒輪的正常傳動功能，出現了軸；為了支持軸的轉動，需要軸承；為了軸承的正常運轉，出現了潤滑油或潤滑脂；為了維持油脂量不變，出現了密封；同時為了維持齒輪和軸承的正常運轉，出現了冷卻。但是各個機械元素之間的聯系不是隨意的，是需要按照力學規律和產品要求來實現的，具體來說就是常用的標準，某齒輪箱的各零部件之間邏輯關系如下圖所示：

以上圖齒輪箱零部件關系為例，需要用到的標準還要更多，但是無論對于工程師還是企業來說，我們完全不需要也不可能面面俱到地都掌握，我們只需要掌握其核心。所謂核心就是觸碰到知識底層、以力學和數學為工具的計算方法，我習慣稱其為學科，如螺栓聯結設計計算學科VDI2230，過盈配合計算學科DIN7190, 應力結果評價標準FKM，軸設計學科DIN743，而不是直接查閱就能得到結果的標準如頂尖工藝孔標準DIN 332，緊固件材料標準DIN 898-1。恰如計算機產業，美國的芯片生產的很好，印度的機箱生產的很好。美國沒有機箱大不了計算機敞著用，但是印度沒有美國的芯片那就徹底停機，沒得用。

二、機械行業也是高科技行業

記得我上大學的時候，學的是機械工程及自動化。當時我們專業的同學自己倒是從來沒有感覺概念，但是其它專業同學，如電氣和計算機專業的，卻是認為我們學機械的沒有前途。為什么會有這種感覺呢？我也是大概七、八年前才悟出來：因?yàn)槿硕加幸环N天性，就是對自己不熟悉的、陌生的事物有一種仰視或至少是不敢輕視，而對自己很熟悉的領域，都不太當回事的。

中國現在是制造業中心，大到工業的機械設備，小到家里廚房的廚具，無所不在，大家再熟悉不過，因此沒有人感覺機械是高科技。曾經有個非常有知識的人跟我說：“風力發電機不就是三個葉片轉起來發電嗎？應該很簡單”，但是我們內行的都知道，風力發電機絕對是高科技，因?yàn)樗鼌R集了機械、材料、熱處理、電氣、通信的等學科，涉及到力學、電磁學、計算機、控制工程、空氣動力學，難道還不夠高深？

但是我們內行了解肯定不夠，需要讓別人認可才是最關鍵的。如果連一個普通外行人都認為你的工作內容沒有什么高深的，那你的領導可想而知也不會真心認可你。那既然看得見的、摸得著的、知識壁壘低的內容附加值不高，那我們就需要反其道而行之。

要想讓設計出的產品好，就要把設計的重點從看得見、摸得著的畫圖、校核尺寸轉移到原始創新、數學和力學計算、國外先進設計方法的應用和升級上。這就是我們從制造業大國邁向制造業強國的關鍵標志，也是我們個人價值最大化發揮的必經之路。

三、機械人必須掌握“看不見”的深?yuàn)W技術

我根據我個人在機械行業十幾年的折騰吧，悟出了一點心得，分享給大家。我們可以分三個方向：

第一、熟練掌握那些所謂“看不見、摸不著”深?yuàn)W的技術，比如螺栓設計計算學科VDI2230，過盈壓配計算學科DIN7190，應力評價學科FKM。這些內容，不像普通標準一樣直接查閱就能得到結果，需要至少力學和數學為基礎并深入理解，還需要長期實踐積累案例才能融會貫通。因此，屬于所謂的“看不見、摸不著”的高深玩意。

我有一個朋友跟領導參加方案技術討論會，因?yàn)榭偣な菣C(jī)械出身，所以，每到機械內容討論的時候，總工就滔滔不絕，員工在展示方案的時候每句話他都要打斷然后發表自己的看法。但是輪到電氣同事展示電氣方案的時候，這位總工就老老實實地一言不發了。說明他不懂，產生了敬畏之心。因此，我推薦大家學習上述三門學科。

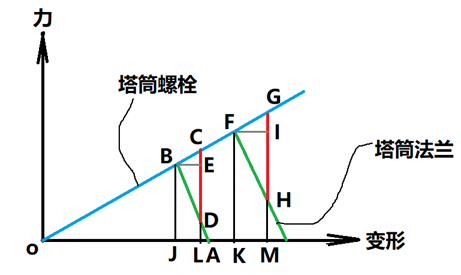

下面我舉幾個例子。前幾年曾經有個風力發電機塔筒倒塌的事故，當時主機廠技術主管直接認為就是螺栓預緊力矩打得過小了，但是最后調查得出的結論是預緊力過大造成的，如下圖所示：

預緊力BJ < 預緊力 FK，兩種情況下工作外力CD=GH，相等，那么螺栓受到的拉力CL<GM。因此，在這種情況下，螺栓斷裂是預緊力過大造成的。但是這也要具體問題具體分析，曾經有個丹麥的風機倒塔，那個根據螺栓斷口觀察以及端口的殘余應力檢測發現是疲勞破壞，在那種情況下，通過VDI21230分析，結論是預緊力過小導致，與這種失效原因恰恰相反。

所以說螺栓的預緊力非常有講究，螺栓連接不僅僅是生產高質量的螺栓，更重要的是怎么高質量地使用螺栓，也就是說預緊力一定要進行計算才可以。正如一個企業招聘到一個高水平的技術專家或管理專家，這很重要，但是更重要的是企業怎么去用人才。千里馬可貴，更可貴的是伯樂。那么如何合理地利用螺栓呢，這就是要精確地進行螺栓連接預緊力的計算，這部分內容需要根據VDI2230詳細分析。

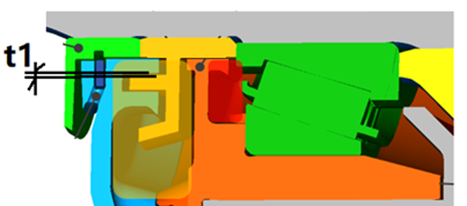

第二、掌握企業尤其是具有多年知識積淀的大企業的設計經驗、參數選取、模型處理等，這些對企業來說是核心，當然對外人屬于“看不見、摸不著”了。比如迷宮密封的間隙等，這些是非標的，但是又非常重要。

還有我們知道在VDI2230里面以及DIN7190里面有摩擦系數，那么這個摩擦系數具體數值在就是非常重要了，表面處理是達克羅還是磷化，是涂潤滑油還是涂甘油，這些數值在企業內部通過大量的產品經驗積累是非常寶貴的。類似的還有力矩分散系數等。

另外對于齒輪，我們知道有些主要參數我們很關注：齒根抗彎曲、齒根抗疲勞、齒面抗點蝕這些安全系數，但是我們?nèi)《啻蠛线m呢？取太大，材料利用率過低；取太小，失效的風險大。還有齒輪的重合度決定噪聲和傳動的平穩性，還有對兩個齒輪的滑動率的要求等，這些極限值不同行業、不同產品、不同企業的產品都是千差萬別，無法做到彎曲統一，因此企業的經驗積累非常寶貴。

第三，熟練掌握一門外語，因此我也會跟大家一起努力學習外語。外語作為溝通工具的重要性自不必說，對于工程師來說，專業外語越來越起到和圖紙一樣的作用。工程師的語言就是圖紙+標準+專業外語。比如我們說齒輪修行的時候有很多修形方式，其中一種是crowning。單從圖紙上來看就是齒面在漸開線的基數上進一步凸出一個微小量，具體是以指數曲線還是拋物線突出來，圖紙是看不到的。

所以如果我們知道crowning是指以一個半徑很大、曲率很小的圓凸出，那就是一切迎刃而解了。后期我會以各種形式向大家分享我的積累的一些外語學習知識點，包括專業外語、日常生活的外語。我們不是外語教師，不包括常規外語內容，但是力求做到獨樹一幟，期待我們一起進步。
