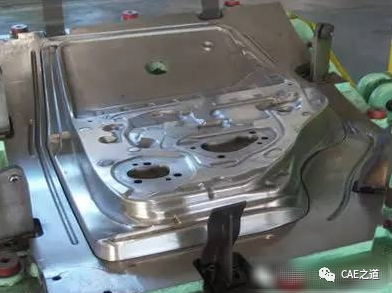

板料沖壓是利用沖模在壓力機上對材料施加壓力，使材料產生分離和變形，從而獲得一定形狀、尺寸和性能的加工方法。板料沖壓通常在室溫下進行，故又稱冷沖壓。當板厚超過8-10mm時，一般需采用熱沖壓。

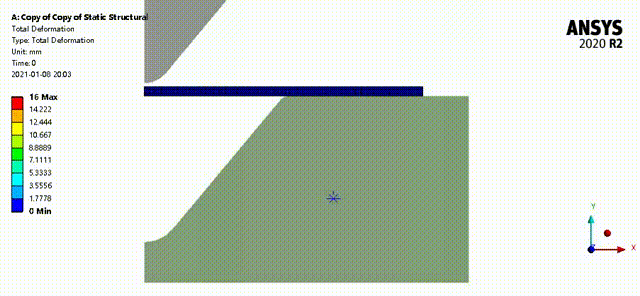

由于沖壓過程中凸模的運動速度較慢，成型過程屬于準靜態變形過程，所以本文使用ANSYS Workbench軟件的靜力學模塊來模擬V形件的成型。

ANSYS Workbench分析實例之沖壓成型的圖2

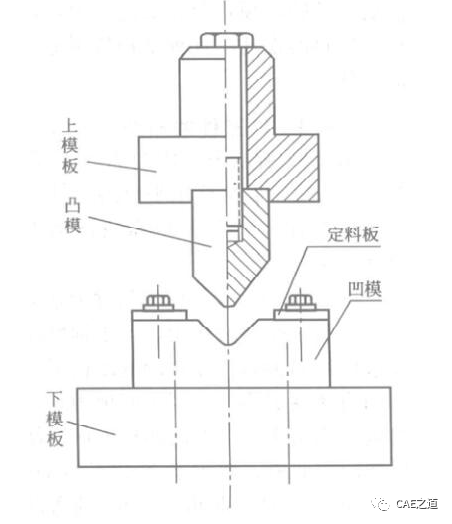

圖為敞開式彎曲模

使用ANSYS做板料沖壓成型仿真時， 需要注意以下幾點：

注意

1. 材料非線性：由于成型的過程伴隨著材料的屈服及塑形變形，所以需要在ANSYS中定義塑形材料；

2. 幾何非線性：成型過程中，結構發生了較大的變形，需要在仿真過程中打開大變形；

3. 狀態非線性：成型過程中，零件會與模具發生接觸，因此需為零件和模具定義接觸；

綜上述三點，該分析是集 材料、幾何、狀態三種非線性為一身的非線性分析，收斂過程可能會有較大的難度，我們可以通過調整分析設置，保證計算收斂。

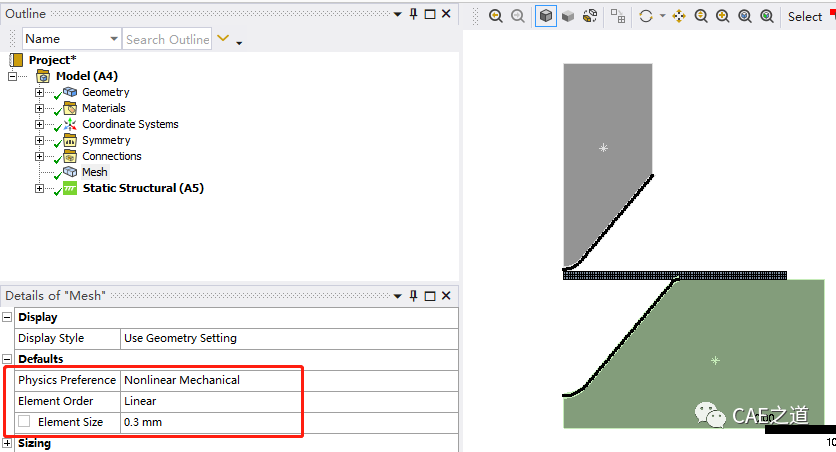

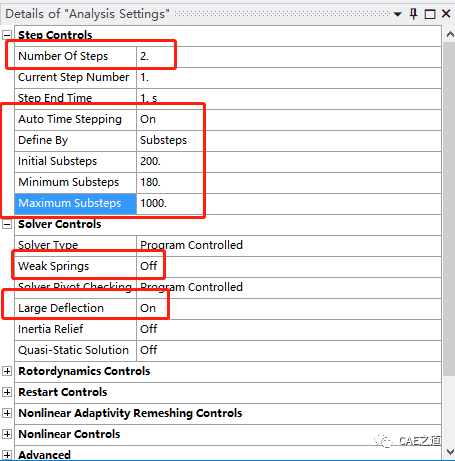

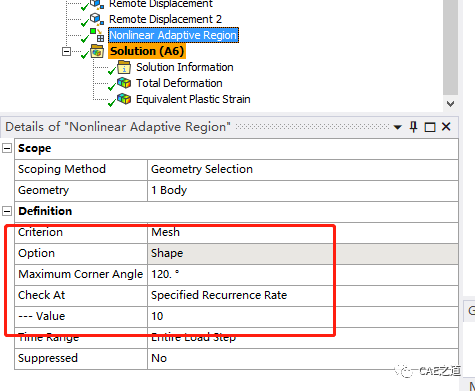

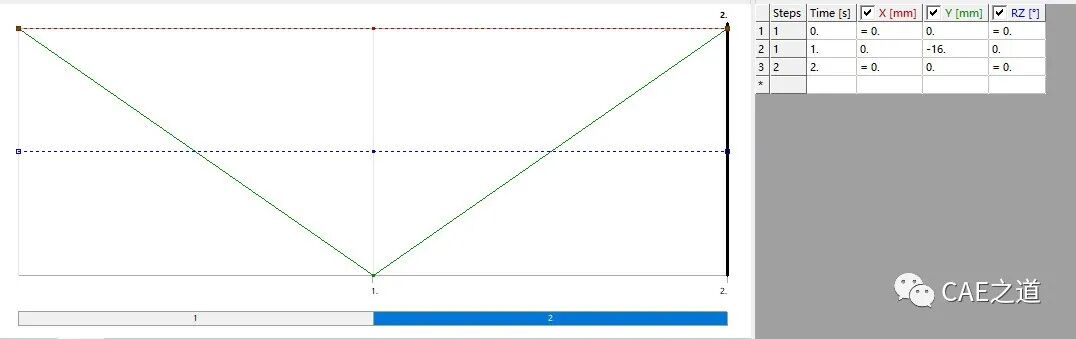

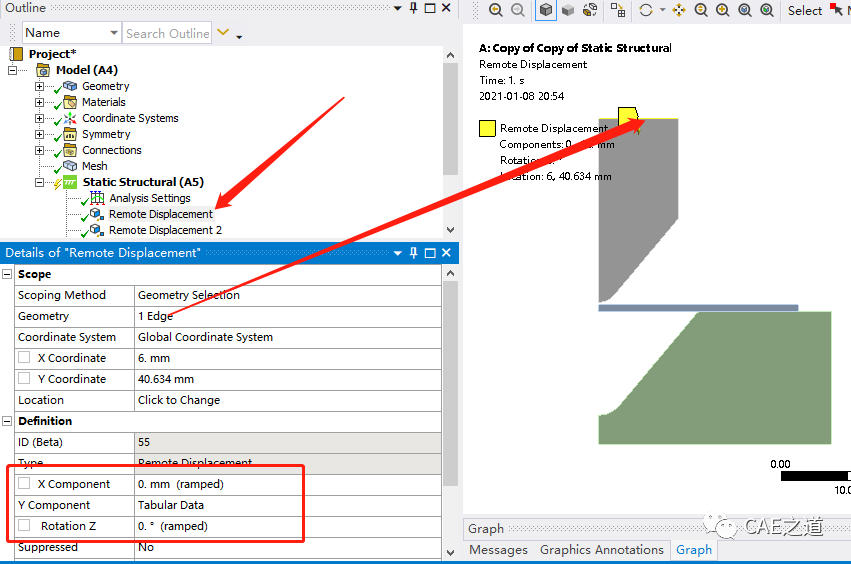

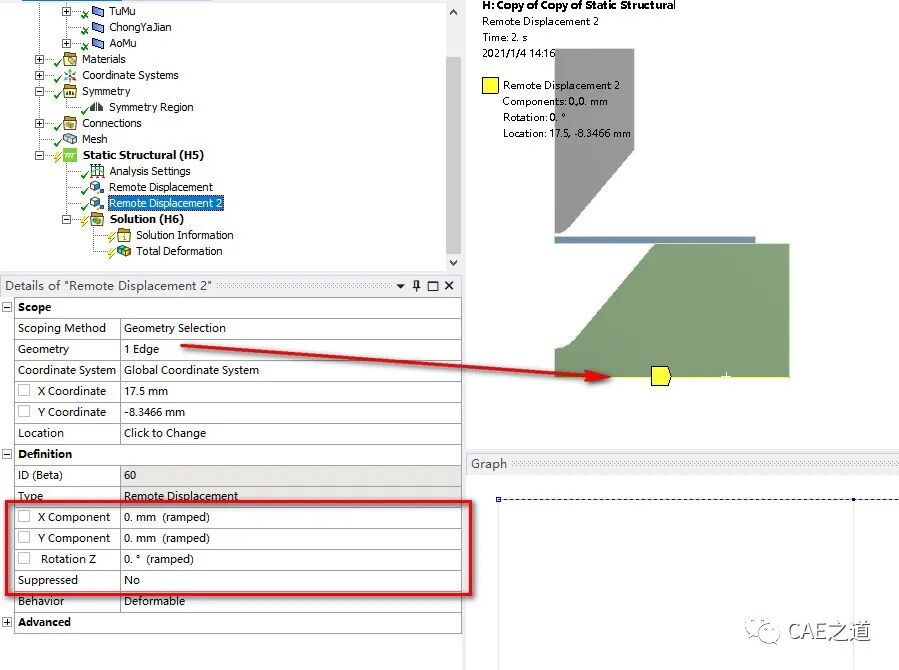

仿真過程

Step1

模具、沖壓件的建模

總體分析思路是使用 平面模型進行分析；

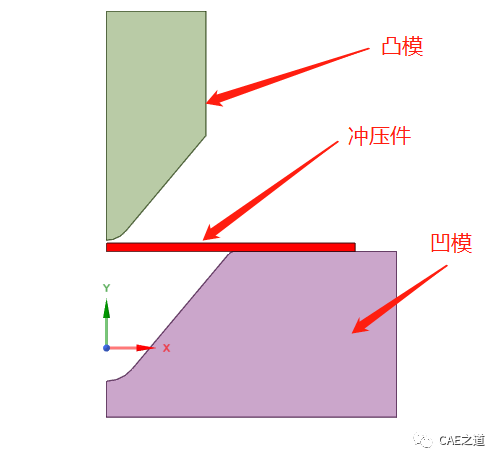

由于我們不關注模具的受力情況，所以我們在建模時，只建立模具的簡化模型，并將其設置為剛性體。沖壓件為1mm厚鋼板，為了節約計算成本，在保證計算精度的前提下，我們選擇 1/2的 平面應變模型 來模擬。具體模型如下圖所示。建模時應注意將模型建在XY平面內。至于為什么使用平面應變模型，請讀者參考公眾號文章： ANSYS與材料力學之軸向拉伸和壓縮（二）。

Step2

定義沖壓件材料模型

理想彈塑性模型

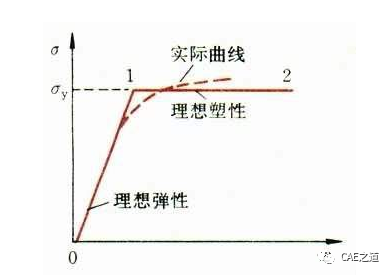

假定不考慮材料的強化性質，并且忽略屈服上極限的影響，即認為材料經過線彈性階段后便進入流動狀態，塑性變形在屈服應力的作用下可無約束的發展。如下圖。

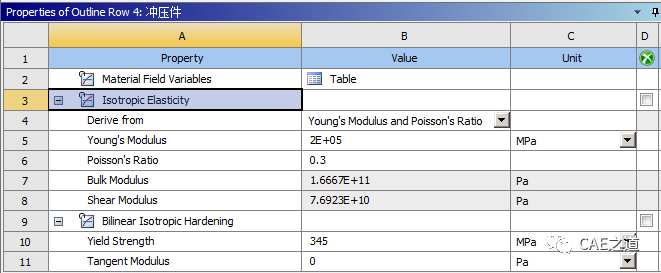

在Workbench的工程數據模塊中定義理想彈塑性模型。新建一個名為“ chongyajian”的材料模型，設置彈性模量為2E5MPa；泊松比為0.3；塑性階段的定義筆者選擇了 雙線性等向強化模型，屈服強度為345MPa；切線模量為0。具體設置如下圖：

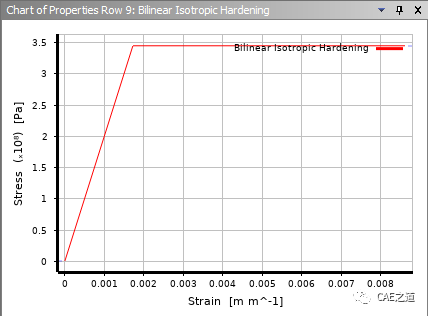

Step3

修改模型參數

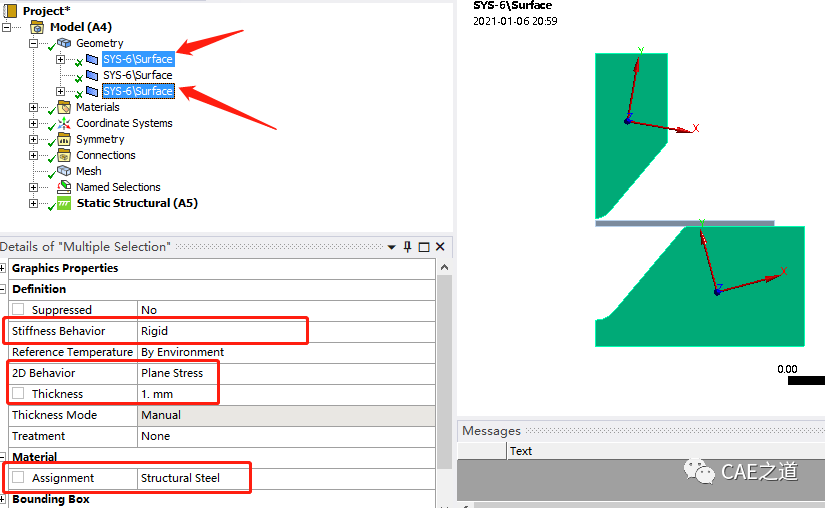

點擊Geometry，選擇凸模和凹模，分別在Details中將Stiffness Behavior改為Rigid，2D Behavior設置為Plane Stress，厚度設置為1mm，材料默認為Structural Steel；

ANSYS Workbench分析實例之沖壓成型的圖7

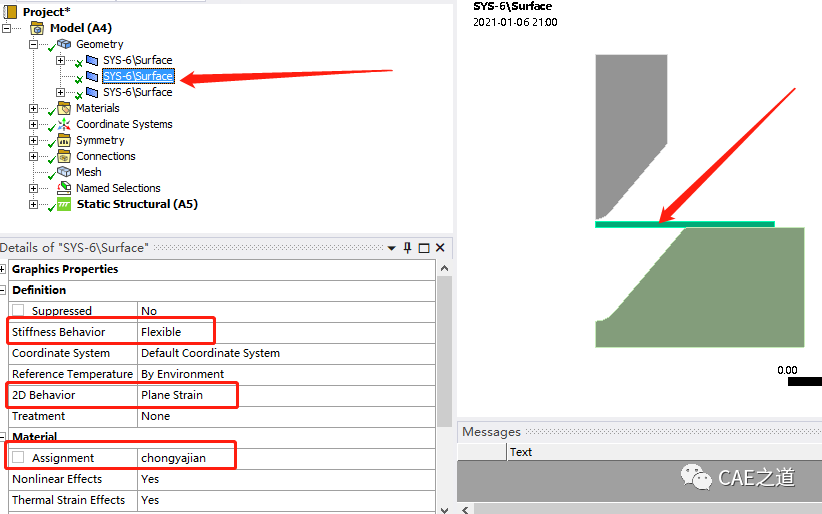

選擇沖壓件，將 2D Behavior 設置為Plane Strain，將其材料改為Step2中建立的“ chongyajian ”，由于軟件默認 Stiffness Behavior 為Flexible，所以沖壓件的剛度行為不用做更改。

ANSYS Workbench分析實例之沖壓成型的圖8

Step4

軸對稱設置

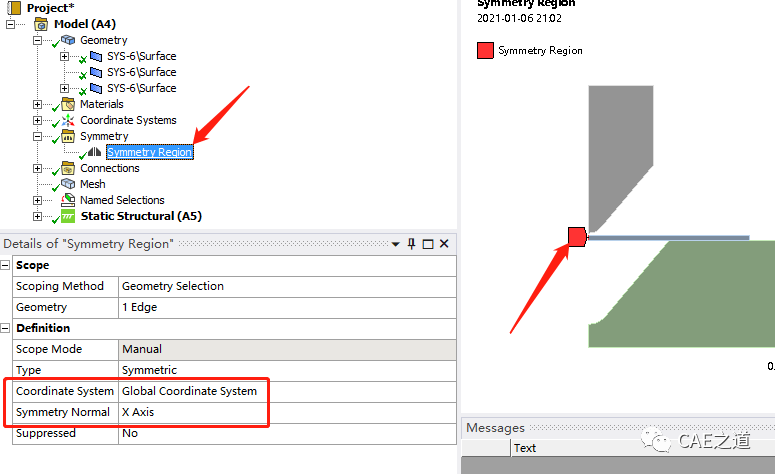

為了節約計算成本，計算過程中我們使用了1/2的平面模型，所以要在對稱軸處設置軸對稱。建立一個軸對稱區域，選擇沖壓件的對稱軸，并將對稱法向設置為x軸。此處讀者考慮為什么不直接將沖壓件的2D Behavior設置為Axisymmetric，而是在此處設置軸對稱呢？

Step5

接觸設置

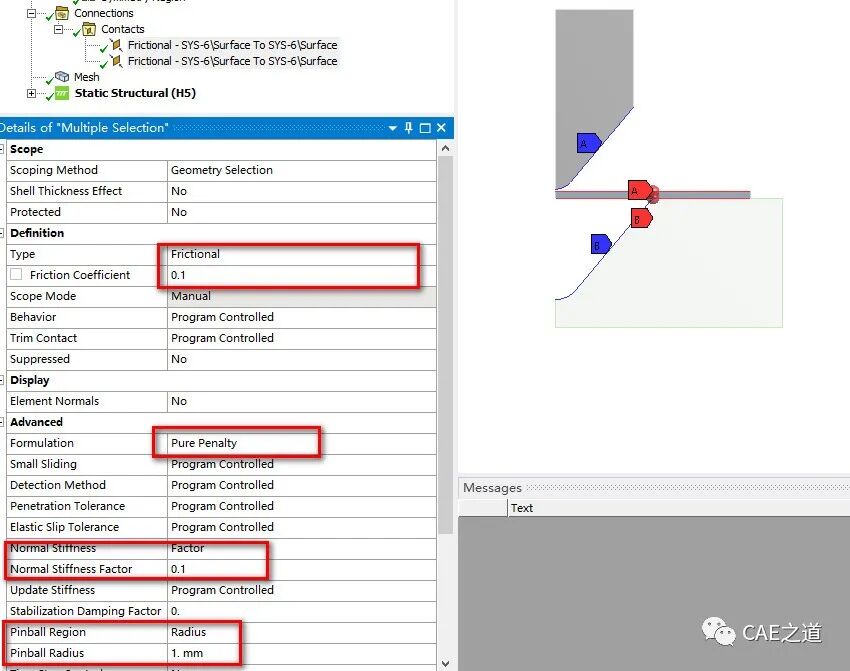

分別在凸模、凹模與沖壓件有接觸的位置建立接觸：接觸面設置為沖壓件的上下面，目標面設置為凸（凹）模的面；接觸類型為摩擦接觸，摩擦系數0.1；設置接觸算法為純罰函數法；為了降低計算量，將接觸法向剛度因子設置為0.1；將球區域半徑設置為1mm；其余設置保持默認。
