1.簡介 這個示例演示了一個典型的光束整形的任務。展示了可能的期望需求，設計，優化和一個能夠生成無散斑高帽的衍射光學元件(DOE)的相位透過率函數的分析。

衍射光學元件光整形 光學軟件VirtualLab可以用來設計和模擬用于激光光束整形的衍射光學元件。

由會話編輯器生成系統 會話編輯器生成一個包含高斯波光源，光學界面系列元件的光路圖，來模擬光束整形器和衍射光學價值函數探測器，來分析生成的Top Hat質量。 ? 通過一個解析幾何光學方法，會話編輯器計算光束整形表面。

由會話編輯器生成系統 會話編輯器生成一個包含高斯波光源，光學界面系列元件的光路圖，來模擬光束整形器和衍射光學價值函數探測器，來分析生成的Top Hat質量。 ? 通過一個解析幾何光學方法，會話編輯器計算光束整形表面。

由會話編輯器生成系統 會話編輯器生成一個包含高斯波光源，光學界面系列元件的光路圖，來模擬光束整形器和衍射光學價值函數探測器，來分析生成的Top Hat質量。 ?通過一個解析幾何光學方法，會話編輯器計算光束整形表面。

設計和優化衍射1：5×5光束分束器元件 此應用案例顯示了衍射光學元件（DOE）的設計，通過設計一個衍射分束器將一個激光束分束為一個矩形5×5陣列光束。 1.任務描述 2.照明光束參數設計波長：532nm激光光束直徑（1/e2）：200um 3. 期望輸出場參數 4.

此案例演示了設計和優化衍射光學元件的（DOE）作為光擴散器，來生成矩形高帽圖樣。

此案例演示了設計和優化衍射光學元件的（DOE）作為光擴散器，來生成矩形高帽圖樣。

設計和優化衍射1：5×5光束分束器元件 此應用案例顯示了衍射光學元件（DOE）的設計，通過設計一個衍射分束器將一個激光束分束為一個矩形5×5陣列光束。 1.任務描述 2.照明光束參數設計波長：532nm激光光束直徑（1/e2）：200um 3. 期望輸出場參數 4.

設計和優化衍射1：5×5光束分束器元件 此應用案例顯示了衍射光學元件（DOE）的設計，通過設計一個衍射分束器將一個激光束分束為一個矩形5×5陣列光束。 1.任務描述 2.照明光束參數設計波長：532nm激光光束直徑（1/e2）：200um 3. 期望輸出場參數 4.

9) 設計和模擬結果設計的光束分束器傳輸相位值 目標屏上的強度光圖樣 10) 總結 ? VirtualLab提供易于使用的工具來設計和優化衍射分束器元件，生成規則和任意點陣。? 輔助設計工具能夠幫助沒有相關設計經驗的工程師順利的完成衍射元件的設計和優化。

9)設計和模擬結果設計的光束分束器傳輸相位值 目標屏上的強度光圖樣 10)總結 ?VirtualLab提供易于使用的工具來設計和優化衍射分束器元件，生成規則和任意點陣。?輔助設計工具能夠幫助沒有相關設計經驗的工程師順利的完成衍射元件的設計和優化。

這意味著光束整形器將包含衍射透鏡以在定義的距離下生成高帽。? 選擇菲涅爾設置并且輸入一個100mm的距離值。 ? 假定光束整形器不包含矩形像素。像素因子應該減小到1。? VirtualLab可以自動計算光束整形器傳輸的采樣距離。然而為了減小優化的數值計算量，我們將采樣距離/像素大小設置為7.5um×7.5um。

，傳輸50mm后的光束）和期望輸出場（高帽）?選擇優化區域創建方法?這個案例將演示設計菲涅爾類型光束整形元件。

18.擴散器系統分析 進行模擬 19.設計和模擬結果 20.結論?VirtualLab Fusion提供易于使用的工具來設計和優化衍射光擴散器元件來生成規律和任意光圖樣。?輔助設計步驟能夠讓無經驗的設計者順利的完成衍射元件的設計。

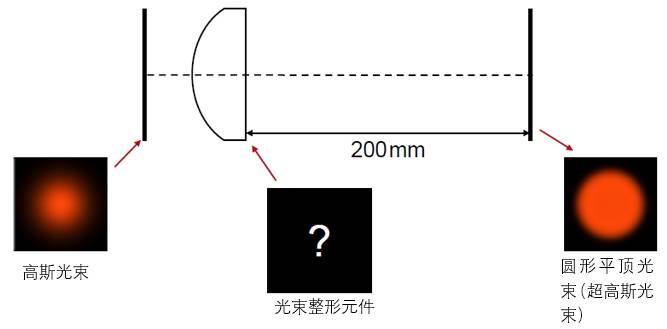

光束整形＞折射光學 任務描述 亮點 用戶友好界面引導設計一個光束整形元件，從而將高斯激光光束整形成一個圓形平頂光束。

結論 ? VirtualLab Fusion可以設計衍射光束整形元件來將單模激光光束塑造成任意二維強度分布。? 可以通過衍射透射DOEs以及反射DOEs進行光束整形。? 通過對透射DOE的光學函數進行數值計算從而獲得反射DOEs的光學函數。

光路圖雙擊高斯波長光源 高斯光源設置 ? 關掉生成截面區域。? 點擊Ok按鈕。? 在光路圖上，點擊Go!6. 模擬結果 在目標平面上的二維強度分布 7. 總結? VirtualLab Fusion幫助客戶設計生成散射線或高帽的衍射光學元件。

仿真成果：張子怡等人[2]通過擬合曲線發現光束均勻性入射光束直徑為1.49mm，邊緣陡度最小直徑為1.44mm，光束均勻性入射發散角為8.6mrad，邊緣陡度最小發散角為8.1mrad。該研究提供了一種根據入射光束直徑和發散角來確定整形鏡使用位置的方法，從而使得非球面整形鏡的應用更為便捷有效。仿真生成的光路圖（圖1）直觀呈現光束傳輸路徑，其實驗裝置如圖2所示。

6.模擬結果 在目標平面上的二維強度分布 7.總結?VirtualLab Fusion幫助客戶設計生成散射線或高帽的衍射光學元件。?輔助設計步驟也使那些在衍射光學方面無經驗的光學工程師能夠完成各類衍射元件的設計工作。
