不知火舞的被虐|伊人天伊人天天综合网|博洛尼亚天气|任你懆这里只有精品4|久久美日韩精品久久|掌中之物漫画免费阅读观看|0丨d老妇

通過調節鋼鐵中各種元素的含量和熱處理工藝（四把火：淬火、退火、回火、正火），可以獲得各種各樣的金相組織，從而使鋼鐵具有不同的物理性能。 將鋼材取樣，經過打磨、拋光，最后用特定的腐蝕劑腐蝕顯示后，在金相顯微鏡下觀察到的組織稱為鋼鐵的金相組織。鋼鐵材料的秘密便隱藏在這些組織結構中。

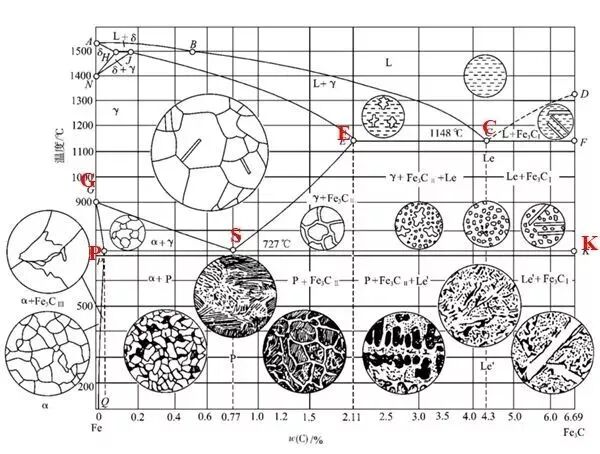

先回憶一下鐵碳合金相圖↓↓

垂直金相切片深度剖析為確認鎳層的內部健康狀況，技術人員在PCB焊盤位置制作了垂直金相切片，對截面進行了"解剖式"微觀分析。 光學顯微鏡觀察： 同批次未焊接裸板切片發現，化鎳金鍍層表面不平整，存在明顯的鍍層凹陷缺陷。 截面SEM觀察： 放大20000倍視圖下，部分鎳層出現集中微裂紋，呈現連續鎳腐蝕現象（黑盤），腐蝕深度達300～400 nm。

（由顯微組織檢驗確定）測定方法。　　通常采用金相法、硬度法、化學法或光譜分析法。試樣在供貨狀態下檢驗，不需要進一步熱處理。如經有關各方商定，則要從多方面注意防止碳的分布狀態和質量分數的變化。如：采用小試樣、短的奧氏體化時間，中性的保護氣氛。

造成故障的主要影響因素，加工工藝（熱處理、表面處理、鑄造、焊接等）、加工方法和加工步驟不當造成的材料缺陷，以及使用中操作條件和環境的變化導致的損壞，都能通過金相檢驗來識別。金相組織對材料性能的影響很大，過早的斷裂可能和異常組織有關。有時，這種損壞與不希望有的成分有關，或者和使用情況有關。如低碳鋼的時效能引起氮化鐵沉淀，或鋼中氣體凝聚。

利用中鈦青鍛260MN、680MN壓機機組在850℃、870℃、950℃、1000℃四種擠壓溫度下制備大口徑TA2管材，分析不同擠壓溫度下TA2管材的力學性能和金相組織。

本文以某型號某機匣鍛件為研究對象，通過探究鍛造加熱溫度對TC25 鈦合金環件組織和力學性能的影響，為TC25 鈦合金鍛件獲得良好的組織和性能提供理論與實踐依據。試驗設計及過程試驗材料本研究所用原材料為西部鈦業有限責任公司生產的φ200mm 的TC25 鈦合金棒材，化學成分如表1所示，棒材高倍組織如圖1 所示，棒材性能見表2、表3 及表4，用金相法測得相變點為1009℃。

4 結論 （1）針對與斷齒現象直接關聯的齒輪熱處理硬度、滲碳層深、材料成分、非金屬夾雜物、非異常磨損部位金相顯微組織等項目進行分析測量，符合設計要求。（2）從3擋主動齒輪斷齒齒根、內孔兩端面異常磨損現象展開分析，其異常磨損部位的金相組織表明為摩擦燒傷所致。

（由顯微組織檢驗確定）測定方法。 　　通常采用金相法、硬度法、化學法或光譜分析法。試樣在供貨狀態下檢驗，不需要進一步熱處理。如經有關各方商定，則要從多方面注意防止碳的分布狀態和質量分數的變化。

倒置金相顯微鏡的視場光闌和孔徑光闌的作用是什么？ 倒置金相顯微鏡中的視場光闌和孔徑光闌是兩個重要的光學調節部件，它們在成像過程中發揮著關鍵作用，能夠顯著影響圖像的質量和特性。 孔徑光闌的作用 孔徑光闌位于顯微鏡的聚光鏡附近，主要用于調節通過物鏡的光線數量和角度。它的主要作用是控制成像的分辨率和對比度。

在此溫度以下2 h內，疲勞源區組織γ'相呈塊狀，未見粘接長大、回熔及二次析出等過熱過燒現象。FGH97金氧化皮顏色狀態與組織關系密切，關注元素氧化情況，對發揮FGH97合金最佳力學性能有借鑒作用。 文章來源：材料成型及模擬分析

對于高安全性能閥門鍛造生產企業，不僅要嚴格控制鍛件的外觀成形質量，更要嚴格控制產品內部組織性能等要素，本文以F55 材質雙相不銹鋼閥蓋產品為例，主要介紹一下其成形工藝及鍛件性能分析。閥蓋產品介紹閥蓋產品材質為F55 雙相鋼，產品整體為兩側帶大法蘭的中空零件，結構較規則，成形工藝上適合錘鍛開坯和胎模鍛造聯合成形工藝。

經熱處理后，使用線切割切取規格15mm×15mm×80mm 的室溫拉伸試樣，15mm×15mm×20mm 的顯微組織試樣，15mm×15mm×60mm 的室溫沖擊韌性試樣(開口類型為“V”口)。以熱態作為基準，檢測各組對應的力學性能和組織形貌。通過分析對比，研究不同的組織性能如何隨熱處理溫度的變化而變化。

4換熱管的金相分析在斷裂的換熱器管子斷口附近切取金相樣品，經預磨、拋光、腐刻后，在顯微鏡下進行觀察分析，并使用顯微硬度計，進行硬度測試。圖5所示為換熱管縱向金相組織。由圖5可見，金相組織為奧氏體，裂紋源在換熱管內壁，裂紋呈現樹枝狀，既有主干又有分支，屬于穿晶型腐蝕裂紋，具有典型的應力腐蝕開裂特征。樣口顯微硬度分別為 轉換成HB為183.7、192.6、212.0。

本文主要對TC4-DT 鈦合金鍛造工藝、熱處理工藝、微觀組織和力學性能之間的關系進行了研究，利用光學金相組織觀察、力學性能測試等研究手段，總結出不同鍛造工藝和熱處理工藝對該合金的組織和性能的影響規律。TC4-DT 作為適應現代材料科學發展的一種損傷容限合金，必須具備良好的綜合力學性能。鈦合金的性能和其組織形態關系密切，鈦合金的組織形態往往是由冶煉與后續的鍛造工藝和熱處理工藝決定的。

5、金相分析是金屬材料試驗研究的重要手段之一，采用定量金相學原理，由二維金相試樣磨面或薄膜的金相顯微組織的測量和計算來確定合金組織的三維空間形貌，從而建立合金成分、組織和性能間的定量關系。將圖像處理系統應用于金相分析，具有精度高、速度快等優點，可以大大提高工作效率。本體取樣-試塊鑲嵌-粗磨-精磨-拋光-腐蝕-觀測的步驟。

高倍微觀金相，低倍組織，粉末冶金金相分析，鍍層厚度分析，球墨鑄鐵，珠光體含量，鐵素體含量，宏觀金相，斷口分析等；腐蝕試驗：HIC檢測氫致開裂試驗，應力導向氫致開裂(SOHIC) SSC/SSCC檢測，黃銅耐脫鋅腐蝕性能評定，沖刷腐蝕試驗，氫剝離試驗，混合氣體腐蝕試驗Cl2，氣體腐蝕試驗，CO2氣體腐蝕試驗，SO2氣體腐蝕試驗GHSC電偶腐蝕試驗，酸性鹽霧腐蝕試驗，鎳基合金晶間腐蝕試驗，金屬腐蝕速率檢測

產品的非加工面有約0.3mm 的脫碳層，金相組織為均勻的回火索氏體，無過熱過燒現象，見圖6。圖5 裂紋開口、中間形貌、尾部形貌(放大100 倍)圖6 裂紋開口、尾部、基體組織(放大500 倍)⑵工藝及操作分析。該連桿技術要求較高，采用油基淬火液無法滿足強度和沖擊值的要求，選擇水淬滿足機械性能要求，但是卻成為產生應力裂紋的根本原因。

基于上述分析，建立組織從戰略、組織、流程、技術、財務和合規等綜合角度的全景視圖，并將組織的動態模型與運營和 / 或其他數據相關聯（以了解組織業務模型的實際運作模式、對變化的響應、資源部署和如何提供客戶價值等），來挖掘業務改進點，并對企業未來場景進行模擬仿真，以預測潛在戰略和 / 或戰術行動方案的性能，提出了一套組織數字孿生推進路線，如圖 2 所示。

5、金相分析是金屬材料試驗研究的重要手段之一，采用定量金相學原理，由二維金相試樣磨面或薄膜的金相顯微組織的測量和計算來確定合金組織的三維空間形貌，從而建立合金成分、組織和性能間的定量關系。將圖像處理系統應用于金相分析，具有精度高、速度快等優點，可以大大提高工作效率。本體取樣-試塊鑲嵌-粗磨-精磨-拋光-腐蝕-觀測的步驟。
