1.命令格式

• LTRAN, KCNTO, NL1, NL2, NINC, KINC, NOELEM, IMOVE

把激活坐標系中某一位置的一組線復制/移動到任意坐標系中的相同參考位置。其中，

• KCNTO：坐標系編號。把線的參考坐標系由激活坐標系變?yōu)榫幪?hào)為KCNTO的坐標系。KCNTO坐標系的類型和參數要與激活坐標系相同。

• NL1, NL2, NINC：需要改變線的線號。改變線號從NL1到NL2（默認等于NL1）增量為NINC（默認等于1）的所有線的坐標系。如果NL1=ALL，則忽略NL2與NINC的內容，改變所有[LSEL]選擇線的坐標系。如果NL1=P，則激活圖形拾取功能，忽略命令的其它內容，使用鼠標操作。當然NL1也可以為組件名，此時忽略NL2與NINC的內容。

• KINC：產生線上關鍵點的編號增量。如果KINC=0，則使用允許使用的最小關鍵點號。

• NOELEM：是否同時產生節點和單元，可取如下值

• 0—同時生成附屬在線上的節點和單元

• 1—不生成附屬在線上的節點和單元

• IMOVE：是否保留原來的線，有如下選項：

• 0—產生新的線，同時保留原來的線

• 1—移動線到新位置，且保持線上的關鍵點號不變，忽略KINC和NOELEM的值



2.操作路徑

• Main Menu> Preprocessor> Modeling> Move/ Modify> Transfer Coord> Lines

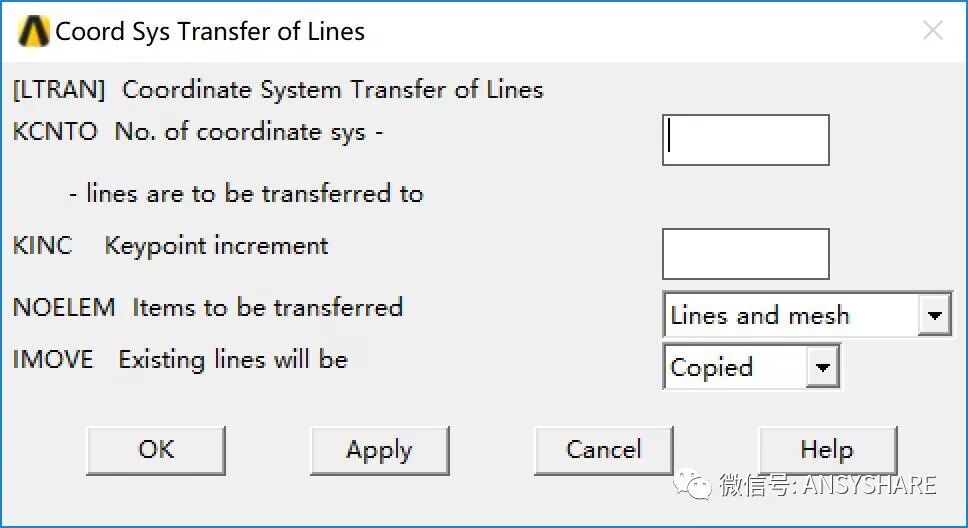

相應的操作提示框如圖1所示

圖1 操作提示框

3.實例

輸入命令

/prep7

K,1,1,1,1

K,2,2,3,2

K,3,1,4,3

K,4,2,2,3

LSTR,1,2

LSTR,3,4

LOCAL,11,0,10,12,15

Csys,0

LTRAN,11,1,,,10,1,0

LTRAN,11,2,,,10,1,1

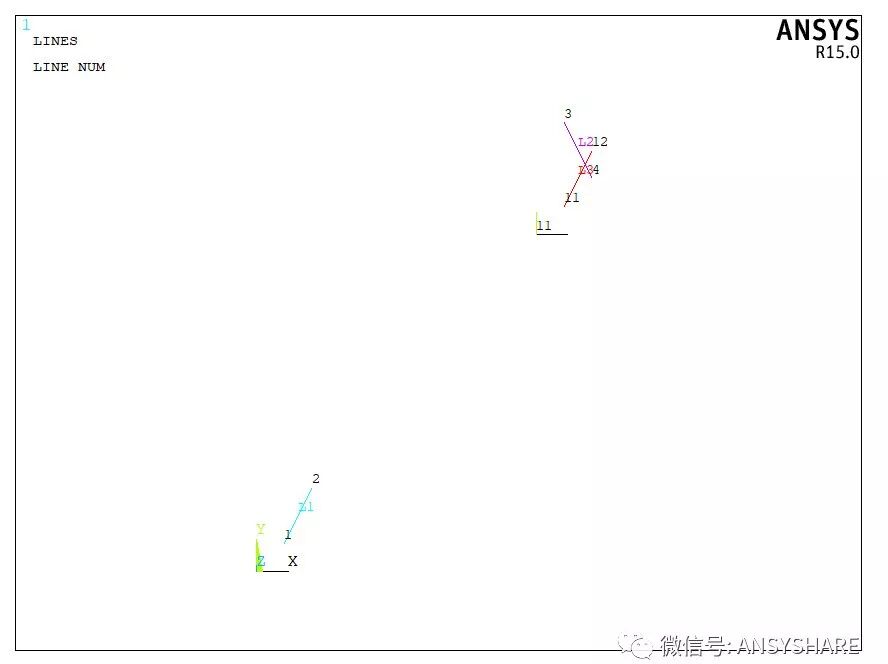

則生成的線如圖2所示

圖2 生成的線

4.參考文獻

• ANSYS HELP 15.0
