1.命令格式

• LDIV, NL1, RATIO, PDIV, NDIV, KEEP

其中，

• NL1：待分割的線號。該線的起點為P1，終點為P2。如果NL1為負，則P1為該線的第二個點。如果NL1=ALL，則分割所有選擇的線。如果NL1=P，則激活圖形拾取功能，忽略命令的其它內容。當然NL1也可以是組件名。

• RATIO：線長比例：P1-PDIV的線長與P1-P2的線長比例。該比例必須大于0小于1。

• PDIV：給在分割位置產生的關鍵點安排的關鍵點號（默認為可使用的最小編號）。如果NL1=ALL，或NDIV>2，則忽略關鍵號的輸入值。如果PDIV是NL1線上已存在的點，則在PDIV位置分割線（RATIO必須等于0）。如果PDIV是已存在的點，但不在NL1線上，則PDIV被移動到離NL1最近的點上。PDIV不能附著在其它的線、面或體上。

• NDIV：產生新線的個數，默認為2個。

• KEEP：是否保留原來的線選項，可取如下值

• 0—不保留原來的線，產生新線

• 1—不修改原來的線，同時產生新線。



2.操作路徑

• Main Menu> Preprocessor> Modeling> Operate> Booleans> Divide> Line into 2 Ln's

• Main Menu> Preprocessor> Modeling> Operate> Booleans> Divide> Line into N Ln's 如圖1所示

• Main Menu> Preprocessor> Modeling> Operate> Booleans> Divide> Lines w/ Options 如圖2所示

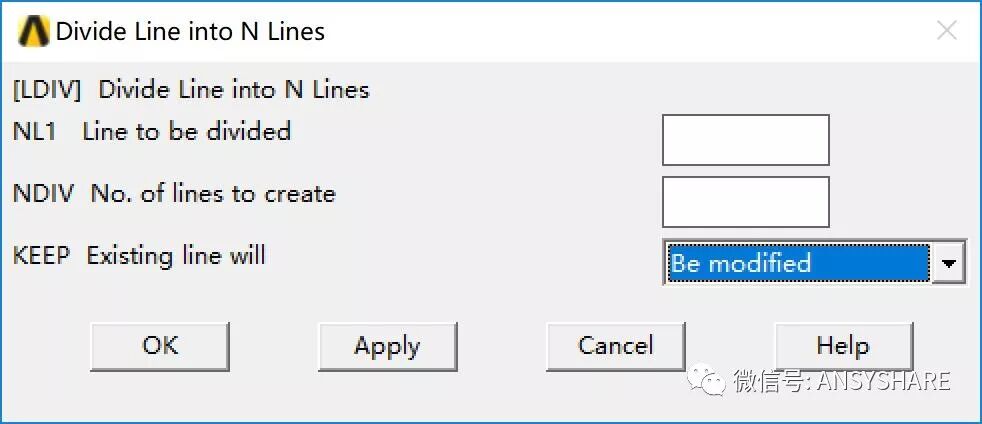

圖1 將線劃分為N等份

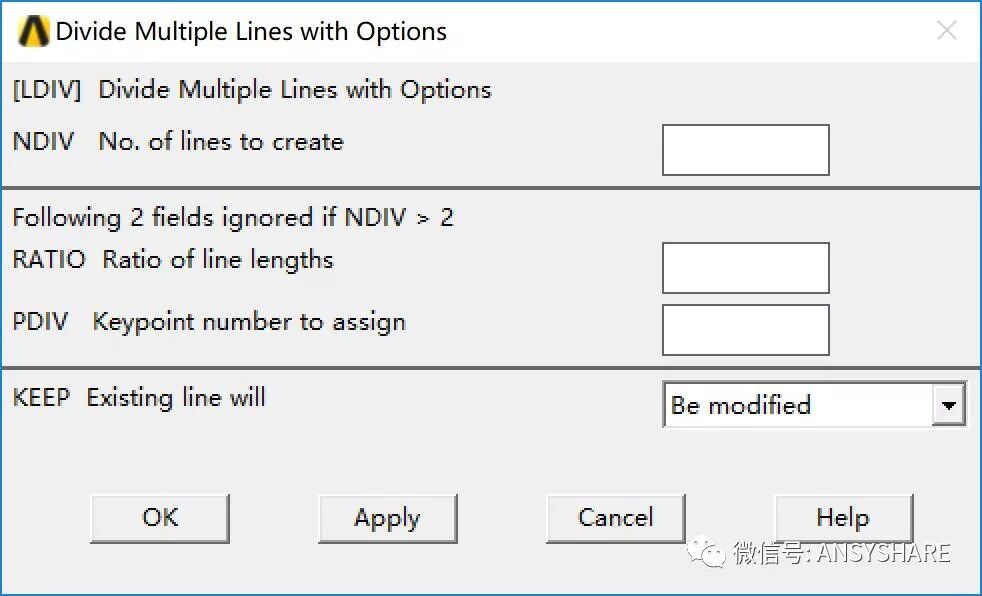

圖2 劃分多條線



3.實例

輸入命令：

/PREP7

K,1,0,0,0

K,2,2,0,0

K,3,1,0,0

LSTR,1,2

LDIV,1,0,3

K,4,1.5,1,0

LDIV,2,0,4

LDIV,1,0.5,,3

則生成的圖線如圖3所示

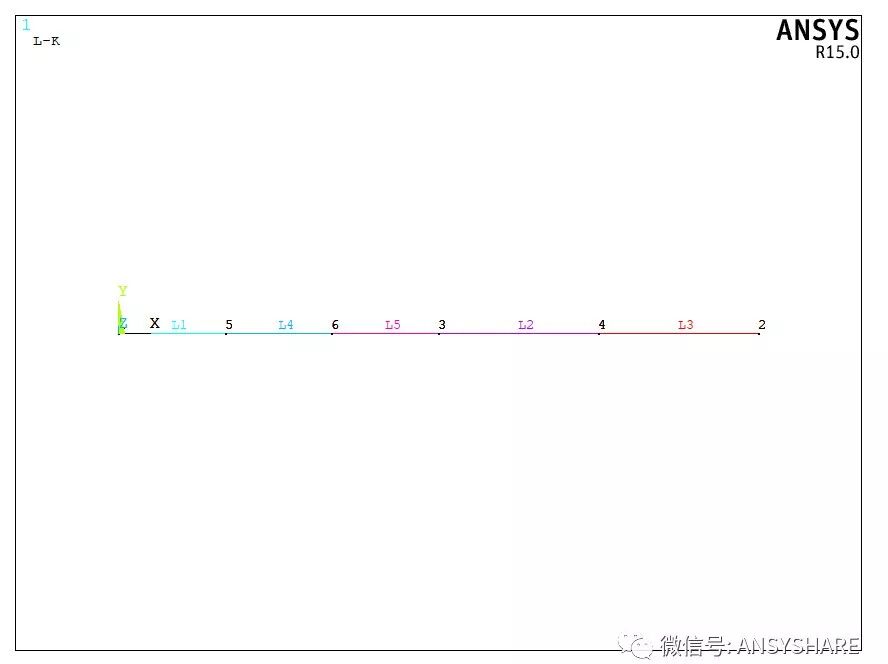

圖3 生成的線



4.參考資料

• ANSYS HELP 15.0
