參考資料：ANSYS Fluid Dynamics Verification Manual

算例說明

本案例介紹了平板上邊界層從層流到湍流轉變。

計算域：平板長度2m

物質屬性：密度1.2 kg/m3，粘度為1.831e-5kg/m-s

邊界條件：來流速度為5.3m/s，渦流粘度比9.7

網格劃分

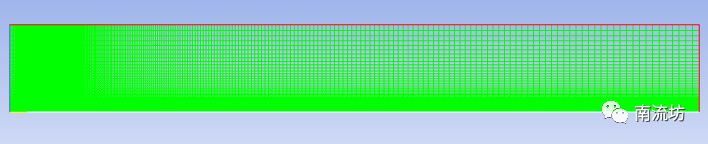

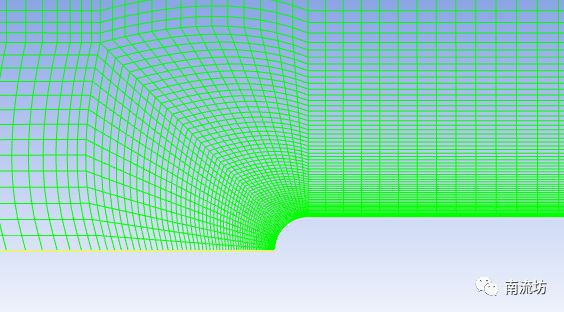

采用矩形網格，網格數量為38896

計算設置

本次計算為穩態湍流計算。

• 物質屬性


計算域內流體物質為空氣，設置它的密度和粘性參數

• 湍流模型

湍流模型選擇瞬態SST模型

• 邊界條件


計算域左側為速度入口

計算域右側為壓力出口

計算域下側為對稱邊界條件

平板壁面為無滑移邊界條件

• 設置求解方法和松弛因子

計算結果

• 計算域壓力場云圖


• 計算值與實驗值對比

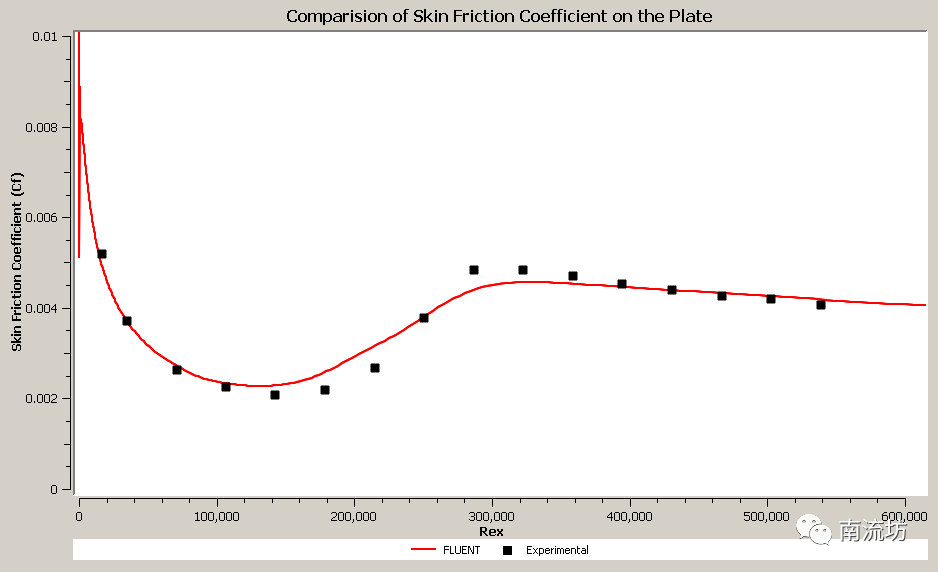

平板上表面摩擦系數數據對比

注意：這里表面摩擦系數=壁面切應力/(0.5*密度*來流速度^2)

參考文獻

A. M. Savill. “Some recent progress in the turbulence modeling of bypass

transition”. Near-Wall Turbulent Flows. Elsevier Science Publishers, pp.

829-848,1993.

P.E. Roach, D.H. Brierley. “The influence of a turbulent free stream on zero

pressure gradient transitional boundary layer development. Part I: Test

Cases T3A and T3B”. Simulation of Unsteady and Transition to Turbulence.

Cambridge University Press. Cambridge, pp. 319-347, 1992.
