電連接器的接觸件（插針、插孔）是電子設備信號傳輸的直接載體，具有把信號從電連接器的輸入端傳送到輸出端的作用，其接觸性能的可靠與否，直接影響著信號的傳輸。接觸件的基本性能可分為三大類：機械性能、電氣性能、環境性能。以下為（元王）有限元科技為某連接器產品電氣性能優化，做的高頻仿真分析案例。

電磁仿真分析背景

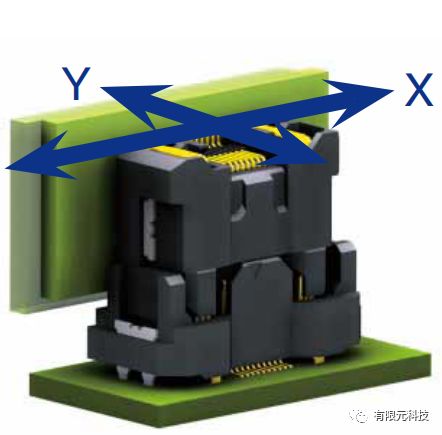

該連接器產品需要CAE仿真技術進行優化，將產品TDR從原有的89~128歐改善到90~110歐，盡量在結構約束范圍內優化。

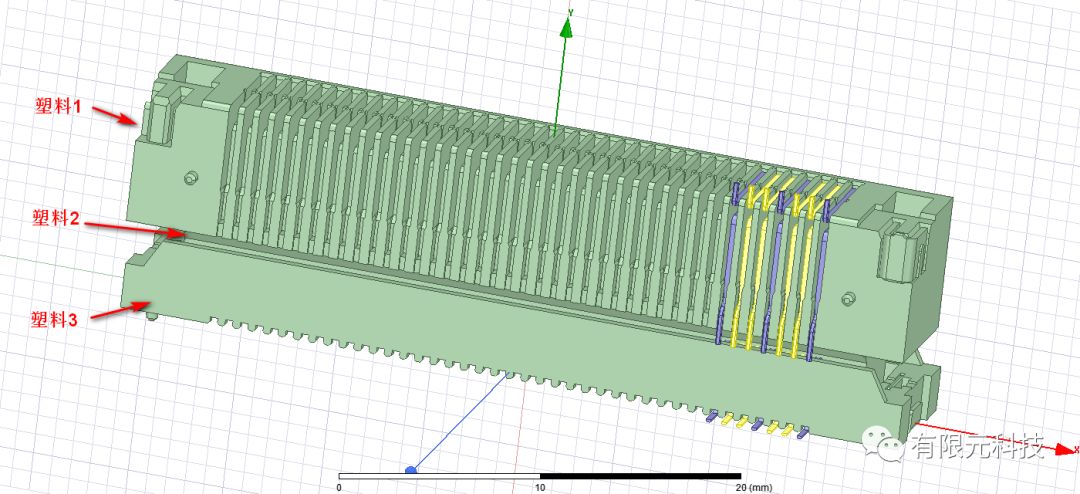

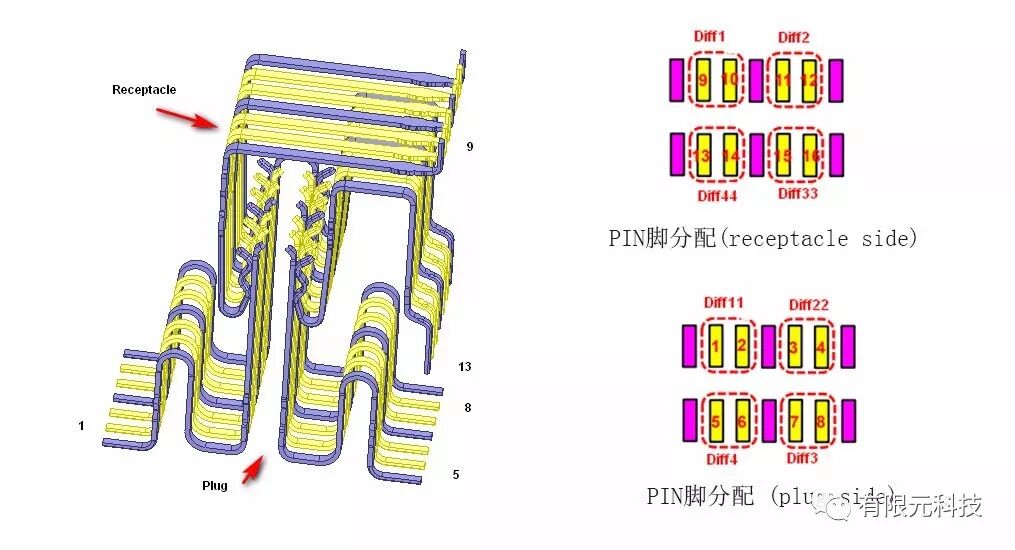

CAE仿真模型

仿真條件說明

信號上升時間（Rise Time:ps，20-80%）	87.5ps
差分阻抗	100 ?
應用軟件	HFSS

仿真方案及結果

方案一：只修改結構（6,7,14位置受到修改約束），不改變原始材料，優化后效果不明顯。TDR從89~128歐改善到93.5~120歐，但依然沒達標（標準限制為90~110歐）。

方案二：修改材料和結構（6,7,14位置受到修改約束），優化后效果明顯。TDR從89~128歐改善到95~110歐，已經達標（標準限制為90~110歐）。

方案三：修改材料和結構（結構不受6,7,14位置約束），優化后效果明顯。TDR從89~128歐改善到94~109歐，已經達標（標準限制為90~110歐）；

結果匯總：

方案一：只修改結構（結構受表格約束），不改變原始材料，優化后效果不明顯。TDR從89~128歐改善到93.5~120歐，但依然沒達標（標準限制為90~110歐）；

方案二：修改材料和結構（結構受表格約束），優化后效果明顯。TDR從89~128歐改善到95~110歐，已經達標（標準限制為90~110歐）。但材料價格較貴；

方案三：修改材料和結構（結構不受表格約束），優化后效果明顯。TDR從89~128歐改善到94~109歐，已經達標（標準限制為90~110歐）；

1.在0~5GHZ內，差分插入損耗PASS。

2.在0~5GHZ內，差分回波損耗PASS。

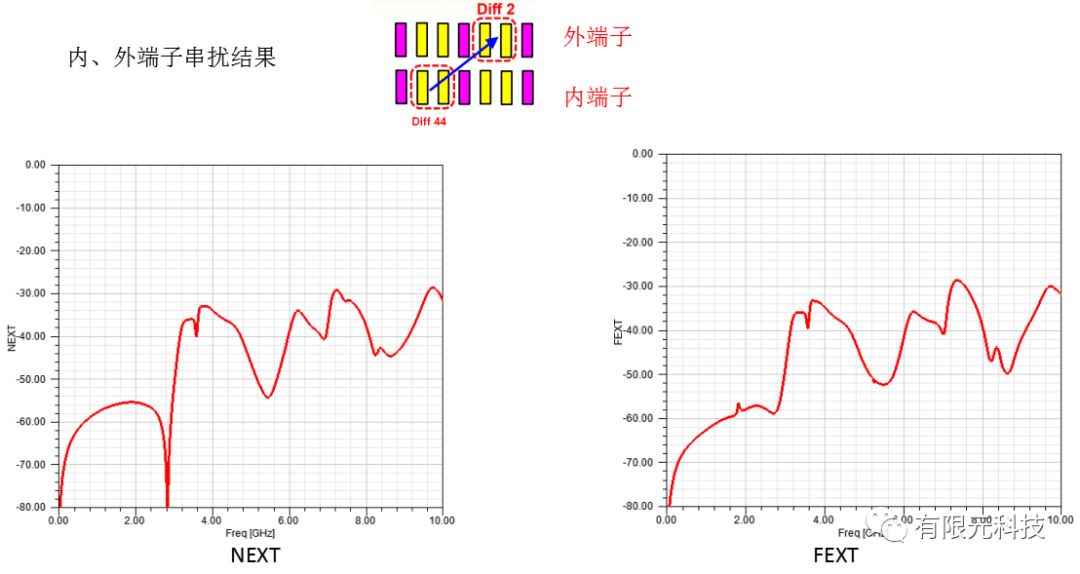

3.在0~5GHZ內，同一行的近端、遠端串擾PASS。

4.在0~5GHZ內，同一列的近端、遠端串擾PASS。

5.在0~5GHZ內，交叉行列的近端、遠端串擾PASS。

6.TDR 已控制在90~110歐內，通過標準。

  通過（元王）有限元科技的分析結果，我們建議采用方案三，方案三工作頻率可達5G以上。該連接器產品質量通過我們的優化方案得以提高，在市場上得到良好的口碑。
