噴管中正激波超音速流動

2018年5月15日 19:06
瀏覽：1902 收藏：2

參考資料：ANSYS Fluid Dynamics Verification Manual


算例說明

本案例介紹了噴管中正激波超音速流動，來流最大馬赫數為2.2。


計算域：噴管長2m，出口與喉道面積比為3

物質屬性：理想氣體，粘度為1.7894e-5kg/m-s

邊界條件：來流壓力為200kPa，總溫為500K，墻壁溫度為328K，出口表壓為75kPa

網格劃分

采用矩形網格，網格數量為8000




計算設置

本次計算為穩態湍流計算。

  • 物質屬性

計算域內流體物質為空氣，設置它的密度和粘性參數


  • 湍流模型

本次計算為層流計算


  • 能量方程

激活能量方程


  • 邊界條件

計算域左側為壓力入口



計算域右側為壓力出口



設置噴管壁面溫度


  • 設置求解方法和松弛因子



計算結果

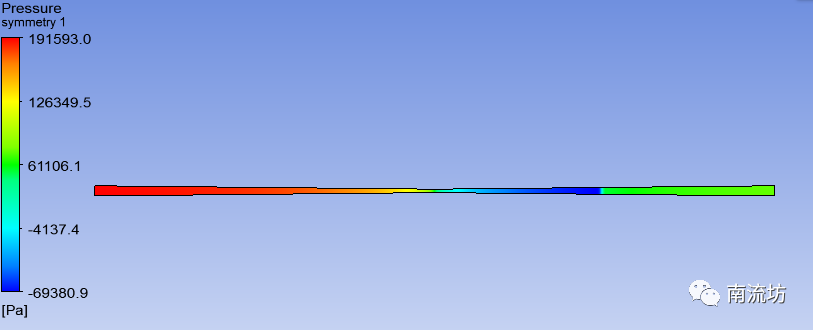

  • 計算域壓力場云圖

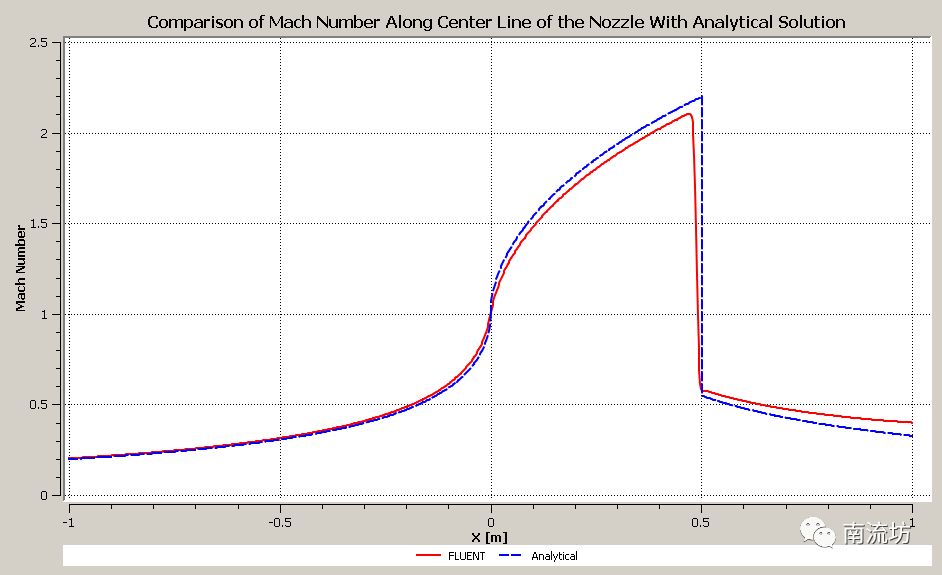

  • 計算值與實驗值對比

噴管中心線位置處馬赫數對比


參考文獻

F. M.White. Fluid Mechanics. 3rd Edition. McGraw-Hill Book Co., New York, NY.

518-531. 1994.
