參考資料：ANSYS Fluid Dynamics Verification Manual

算例說明

本案例介紹了180度彎管內湍流流動模擬，本次計算為穩態計算。

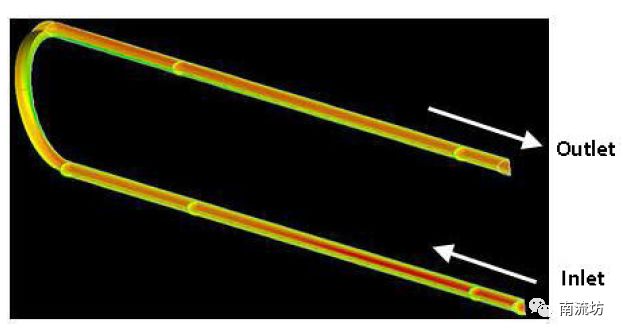

計算域：管道半徑為14mm，管道轉彎半徑為125mm

物質屬性：密度997kg/m3，粘度8.899E-4kg/m-s

邊界條件：入口平均流速為1.42m/s

網格劃分

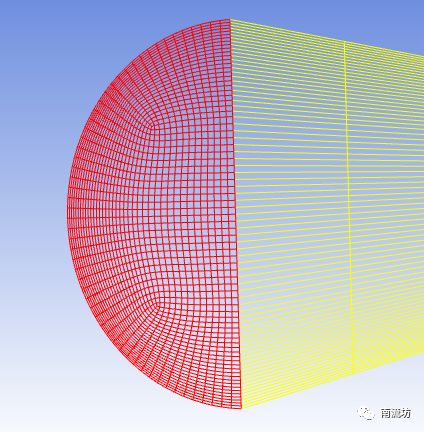

采用六面體網格，網格數量為409696

計算設置

本次計算為穩態湍流計算。

• 物質屬性


計算物質設置為水，設置它的密度和粘性

• 湍流模型

選擇SST k-omega湍流模型

• 邊界條件


設置入口流速及湍流參數

入口速度由udf計算求得，udf文件下載地址： https://pan.baidu.com/s/1vpyzw2PXHxgLiUXd9jT_2Q 密碼: jrg1

設置壓力出口

計算結果

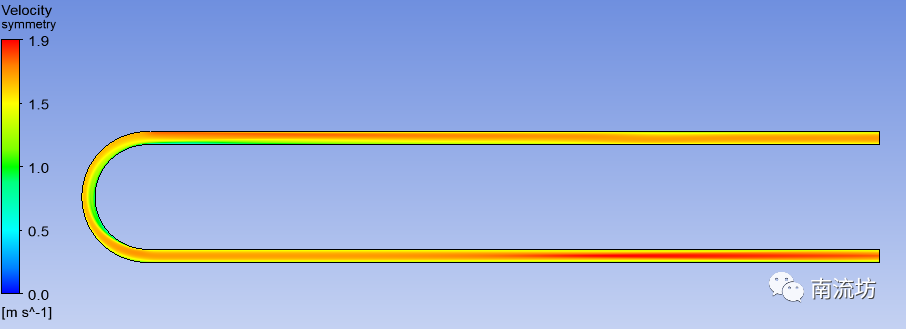

• 計算域速度場云圖

• 計算值與實驗值對比

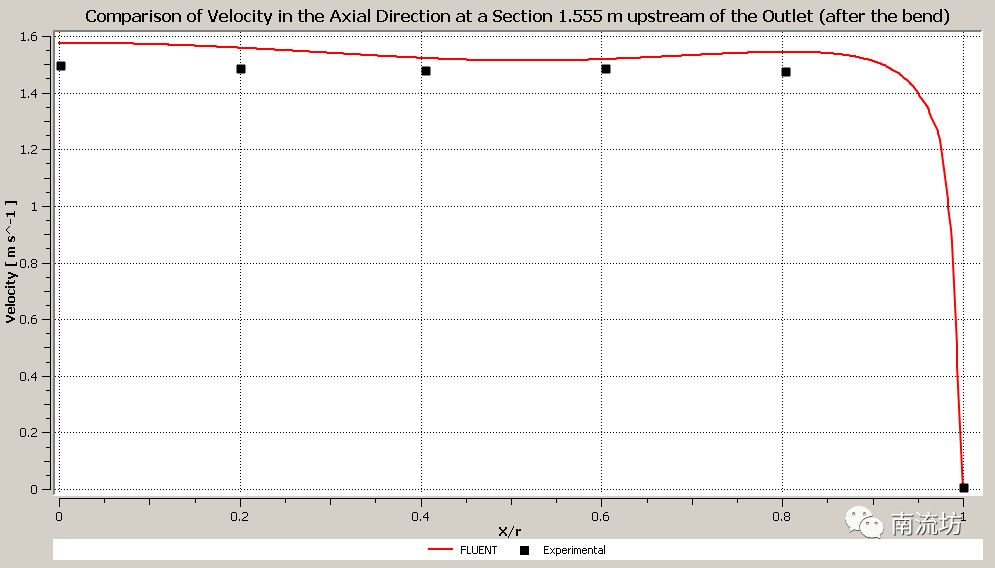

距離出口1.555m處（拐彎段與直線段相連處）速度值對比圖表

參考文獻

T. Takamasa, A. Tomiyama. “Three-dimensional gas-liquid two-phase bubbly flow

in a C-shaped tube”. NURETH-9. San Francisco, USA. pp. 1-17. 1999.
