參考資料：ANSYS Fluid Dynamics Verification Manual

算例說明

本案例介紹了銅板的非穩(wěn)態(tài)傳熱計算。初始時銅板溫度為293K，然后突然暴露在一個表面熱通量為300KW/m2的熱傳遞中，分析兩分鐘后的溫度分布。

計算域：750mm X 300mm

材料屬性：密度為8995.67kg/m3，比熱為381J/kg-K，熱傳導系數為401W/m-K

邊界條件：一個壁面的熱通量為300KW/m2，右側壁面為絕熱條件，上下壁面為對稱邊界條件

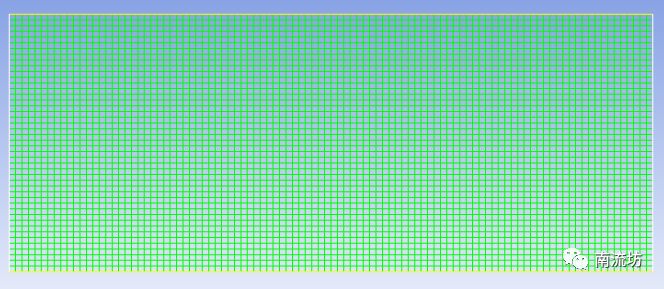

網格劃分

采用矩形網格，網格數量為4500

計算設置

本次為瞬態(tài)計算，初始化溫度場為293K。

• 物質屬性


計算物質設置為銅板，設置密度和熱傳導系數

• 能量模型

激活能量方程

• 邊界條件


設置左側壁面的熱通量

設置右側壁面的絕熱條件

• 初始化

設置初始溫度

• 時間步長

設置時間步長為1s

計算結果

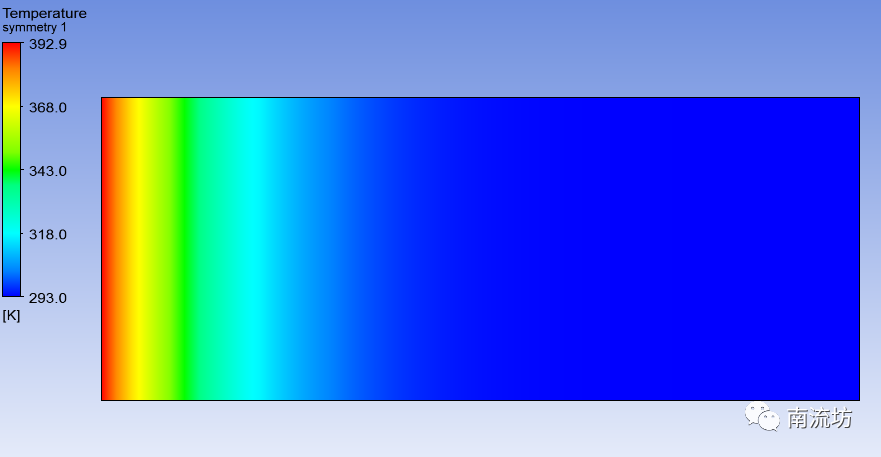

• 計算域溫度場云圖

120s時溫度分布

• 計算值與實驗值對比

左側壁面和點（0.15,0.15）平均溫度對比圖表
