大信號Kms(x=0)與小信號Kms參數差異分析

可愛多

2018年5月14日 16:13

—

現象

之前有朋友在微信群里問道:“有個疑問，klippel小信號測出來的kms值與大信號測出來的kms 0點附近對不上。小信號測的kms 2.57N/mm，大信號零點附近只有1.2N/mm”。

然后大家在群里進行了一些討論。這個現象我很早就觀察到，也進行了一些的研究和思考。綜合群里的討論和自己的思考，順理并分析一下，供大家參考。

—

分析

大信號Kms(x=0)與小信號Kms參數不完全匹配。測試過程中Kms(x=0)也會發生變化。這是正常現象。

Kms，F(xiàn)s，Rms隨時間的變化

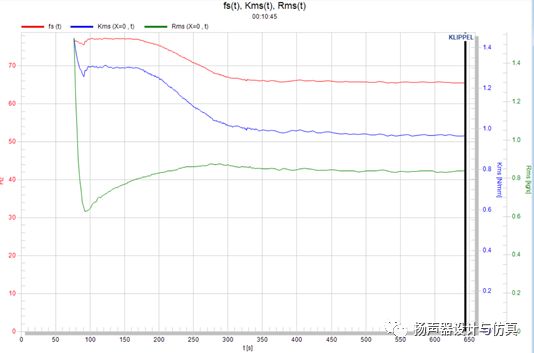

下圖是一款產品Klippel LSI測試過程中Kms，F(xiàn)s，Rms隨時間的變化。


大體都是會有所下降，然后大體穩定收斂于一個值。Rms也隨時間變化的形狀更奇特。

當Fs/Kms變化太大時，要小心支撐系統的耐疲勞。

對比大小信號測試差異

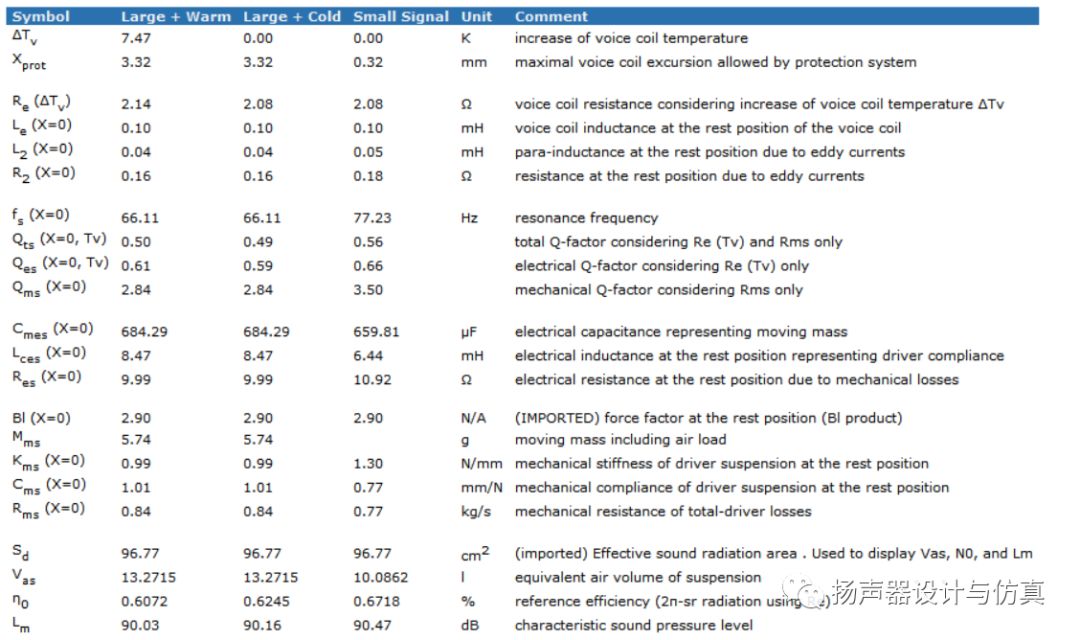

下圖是Klippel LSI模塊提供的對比，小信號-大信號冷-大信號熱，三種狀態下的TS參數差別。


Kms(x)不同時間的曲線對比

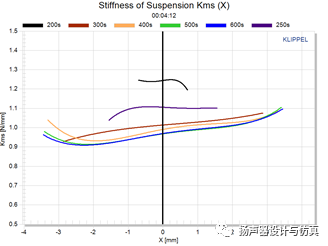

下圖是LSI測試過程中，不同時間點Kms(x)的曲線對比。


可以看到Kms(x=0)是一直在下降過程中，最終基本穩定。Kms(x)最終也基本穩定。

—

展望

現在Klippel是以最終穩定狀態作為結果。當然這種方式也值得探討。暫時沒有更合適的辦法。

目前對揚聲器振動系統時域特性研究不多。模型不好構建，因?yàn)椴牧咸匦苑浅?fù)雜。模型還不完善，說明可玩的空間還很多。全都研究透了，這個課題也就沒意思了。

Kms隨時間的變化主要是受材料蠕變影響，當然溫升也是材料特性變化的原因之一。在激勵不發生任何變化的情況下，振動系統在運動過程中行程會慢慢變大，最終達到某種動態平衡。

希望我們能一起努力，找到更符合產品實際特征的模型。

測試貼近實際產品使用情況，而仿真設置要貼近測試方法。而一旦模型的仿真和測試以及實際產品使用情況能對應上，說明我們的模型構建是成功的。不然怎么確定所謂的測試結果是不是自說自話呢。

我個人是贊同對產品的恰當設計是比仿真更重要的。但仿真更大的意義在于能在原理和應用上對很多模型進行拓展，查看任何一個想看的細節。
