液體晃蕩（Sloshing）是工程設計中不容忽視的一個問題，例如賽車油箱吸油點布置，海浪中LNG船的結構安全，以及地震條件下液態金屬冷卻反應堆內動載荷分析等等。一個部分填充液體的容器在運動條件下，其內部液體晃動產生的動態壓力會影響到容器本身的穩定性和完整性。CFD作為一種快速發展的技術，已經被廣泛用于大型工程設計中的晃蕩分析。

LNG船的運輸容器體積龐大，可以達到26萬立方米，如此大量的液化天然氣在船體受到海洋條件影響時，其晃動對船體的反作用是工程設計必須考慮的問題。在核能領域，LBE或鉛等密度很大的液態金屬冷卻劑在地震條件下會與壓力容器產生相互作用，晃動的液態金屬在堆內構件上會產生很大的動載荷。這種動載荷的大小與地震的頻率和幅度，以及反應堆內的結構設計都有關。LNG船和LBE堆都是大型工程容器，在晃蕩條件下最核心的工程問題是容器內部的動態壓力載荷。

采用先進的粒子法仿真軟件shonDy，只需要簡單地導入容器的幾何模型，以及流體的初始區域，然后輸入容器隨時間的位移速度和旋轉角速度等，就可以快速啟動計算了。無需網格劃分和VOF模型。拉格朗日體系下運動的粒子天然地模擬流體的自由界面。在三維空間中，容器的運動和流體的晃蕩更加接近真實物理現象。

為了驗證shonDy軟件的準確性，A. Souto-Iglesias (2011)所開展的SPHERIC實驗被用作Benchmark算例。在該實驗中，矩形實驗容器部分填充染色的液體，容器以底部中心點為轉軸左右搖擺，其轉動的角速度為正弦曲線，最大旋轉角度振幅為6度。實驗容器的側壁和頂部多個位置都安裝了壓力探測器，記錄壁面壓力隨時間的變化。

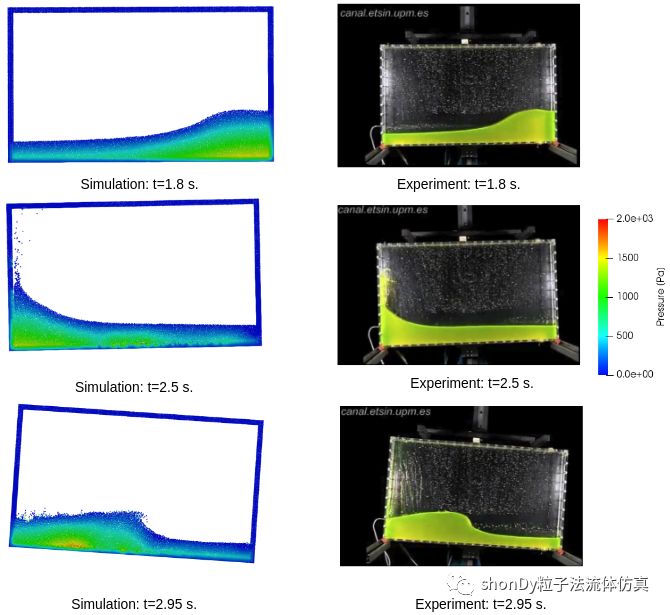

shonDy計算的波浪形狀與實驗照片的對比

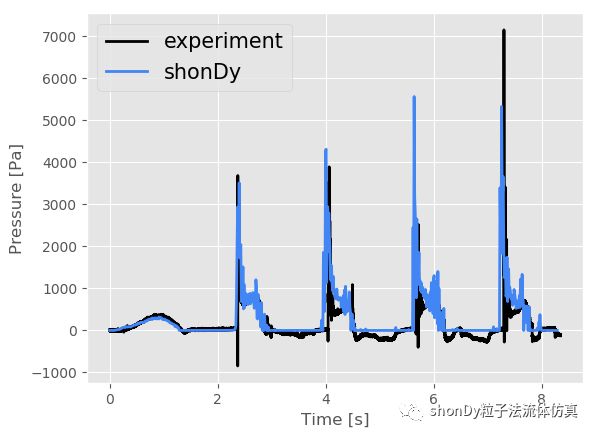

shonDy計算的動態壓力載荷與實驗數據的對比

計算結果表明shonDy軟件可以準確獲得晃蕩條件下液體的自由界面和動態載荷。下面是兩個shonDy工程應用的展示：

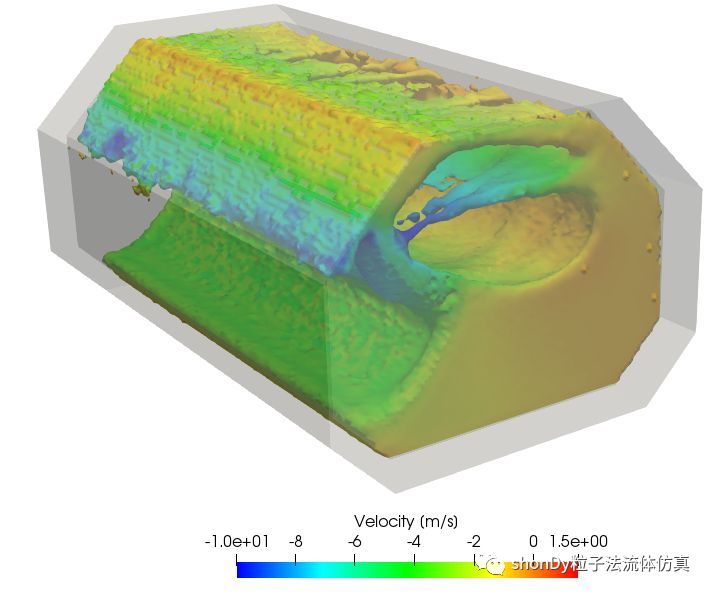

LNG船內液體晃蕩

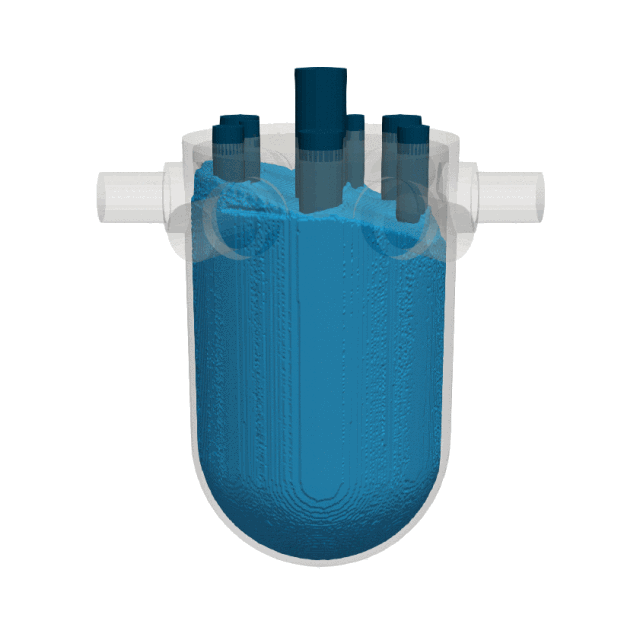

LBE冷卻劑的晃蕩

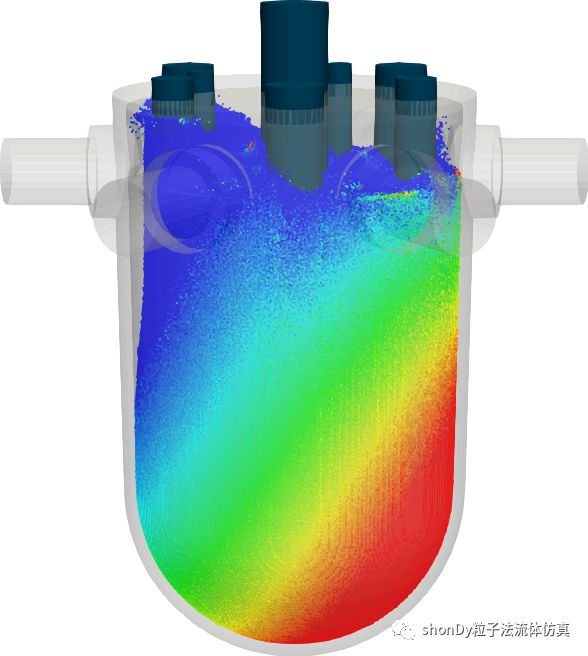

LBE反應堆內壓力場（粒子數超過6百萬）

最后需要補充的是，CFD雖然足夠先進，但是對于存在氣液相變的復雜問題，目前仍然需要采用實驗與仿真相結合的方法。
