插拔力是指將互相配合的公母兩端電子連接器進行插入和拔出所需要的力量。插拔力是連接器的重要機械性能與參數，其大小影響連接器使用的手感與其連接器內部設計的結構。依據EIA-364-13C（國際電氣協會插拔力測試規范）標準，插入力不得大于額定值，確保使用者不至于很難插入適配頭，而拔出力不得小于額定值，放置在各種復雜場合松脫或掉落，造成設備連接中斷及損壞。

通過CAE仿真對連接器插拔力進行分析，為進一步改進結構設計提供了理論依據，為連接器行業在提高可靠性、降低產品的損壞率、壓縮成本方面起到了顯著的作用。以下為有限元科技為某連接器企業做的插拔力項目分析。



產品問題概述：

分別計算兩種厚度連接器(0.68mm卡片式連接器和0.84mm卡片式連接器)的插拔力

材料參數：

部件名稱	材料參數
	牌號	密度（g/cm3）	彈性模量（Mpa）	泊松比	屈服強度（Mpa）	拉伸強度（Mpa）	延伸率（%）
Cover	PPS 1140A6	1.6	2900	0.39	/	/	/
Base	PPS 1140A6	1.6	2900	0.39	/	/	/
Switch彈片	SUS 301 3/4H	7.93	193100	0.29	745	1130	5
Terminal	C5210 EH	8.8	110000	0.33	667	716	19
ESD	C5210 EH	8.8	110000	0.33	667	716	19
Slider	PPS 1140A6	1.6	2900	0.39	/	/	/
Card	PVC	1.4	2410	0.38	/	/	/

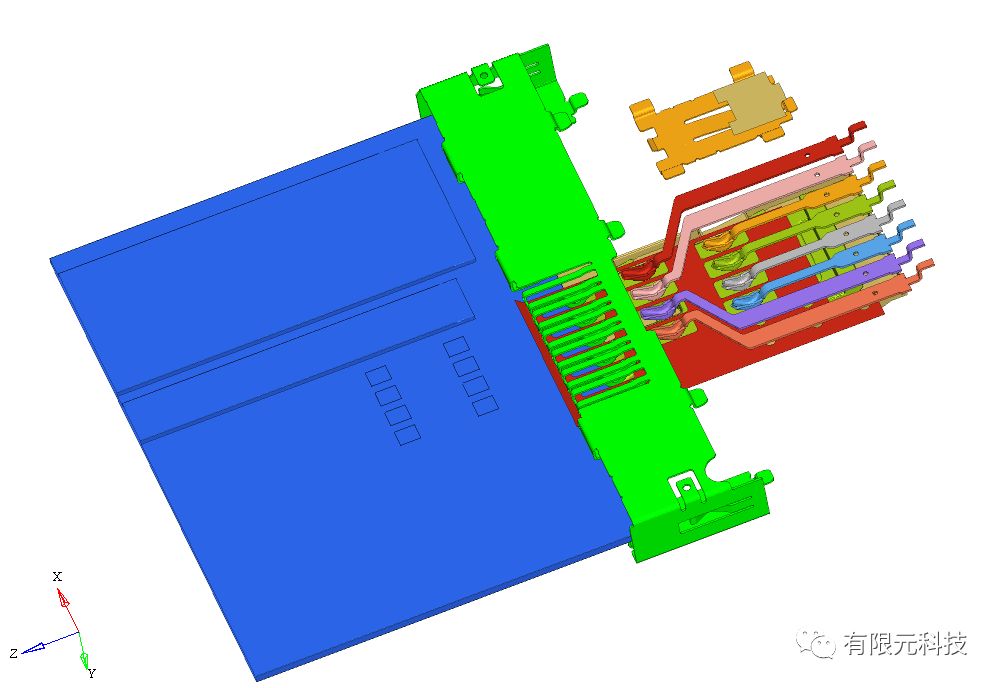

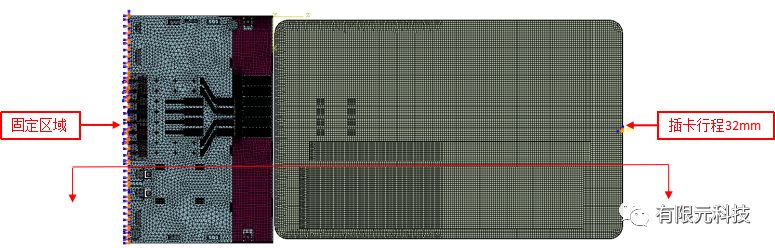

原圖模型：（如下圖所示）

分析結果：

0.68mm卡片式連接器

0.84mm卡片式連接器

結果匯總：

卡片厚度（mm）	0.68mm	0.84mm

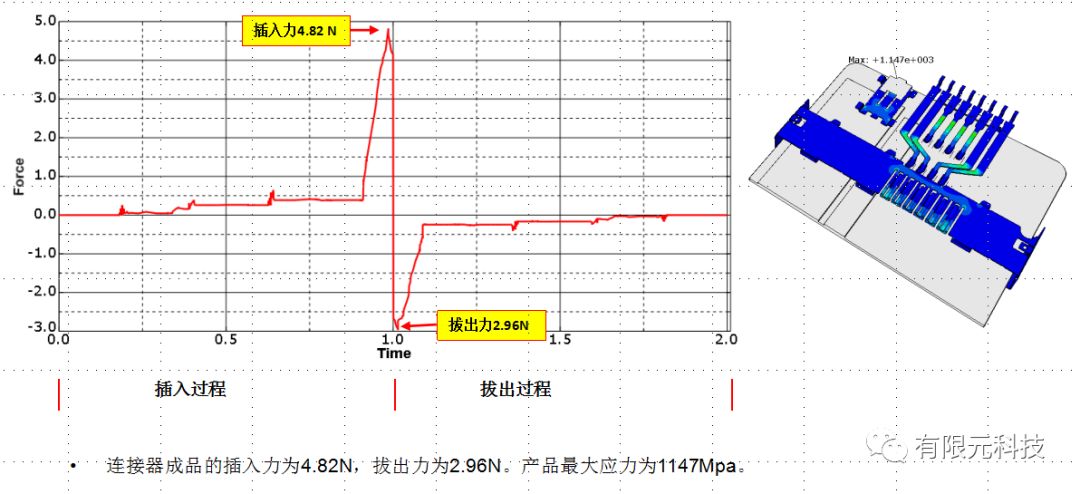

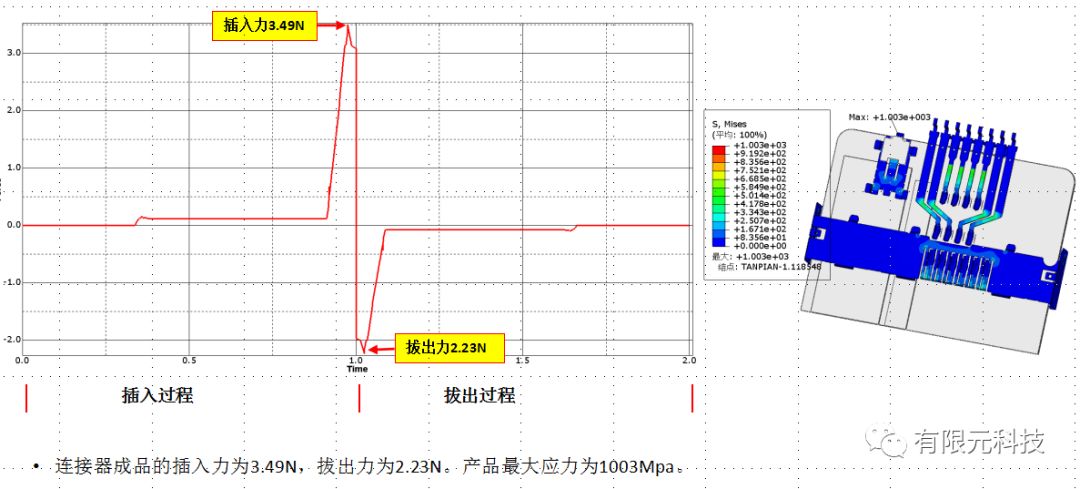

插入力（N）	3.49	4.82
拔出力（N）	2.23	2.96
最大應力（Mpa）	1003	1147



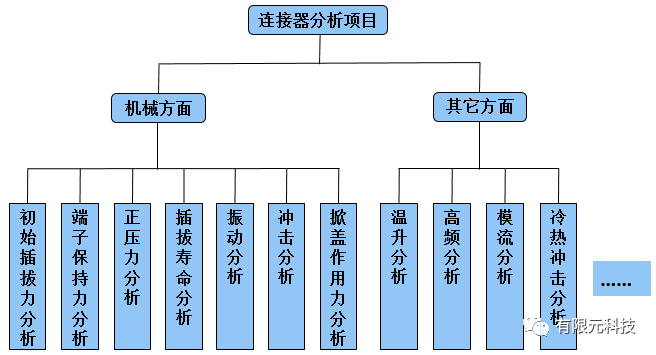

使用軟件：元王連接器分析軟件

元王連接器分析軟件是有限元科技基于連接器行業的市場需求研發的的，其核心宗旨是針對性強，降低人員重復性工作，減少設計開發周期，加快企業在該領域的研發速度。

有限元科技作為CAE仿真行業的領導者，致力于為中國企業和科研機構提供更優質的仿真技術解決方案，依托十余年CAE仿真技術背景和工程經驗，始終堅持以客戶為中心，為客戶提供有效服務，持續為客戶創造價值進而成就客戶。選擇有限元，為行業發展創造無限可能。
