參考資料：ANSYS Fluid Dynamics Verification Manual

算例說明

本案例介紹了通風機箱內回流模擬，本次計算為穩態計算，雷諾數大約為5000.

計算域：高3m，長9m，入口長度為0.168m，出口長度為0.48m

物質屬性：密度1.225kg/m3，粘度1.7894E-5kg/m-s

邊界條件：入口流速為0.45m/s

網格劃分

采用矩形網格，網格數量為13728



計算設置

本次計算為穩態湍流計算。

• 物質屬性


計算物質設置為空氣，設置它的密度和粘性

• 湍流模型

選擇湍流模型

• 邊界條件

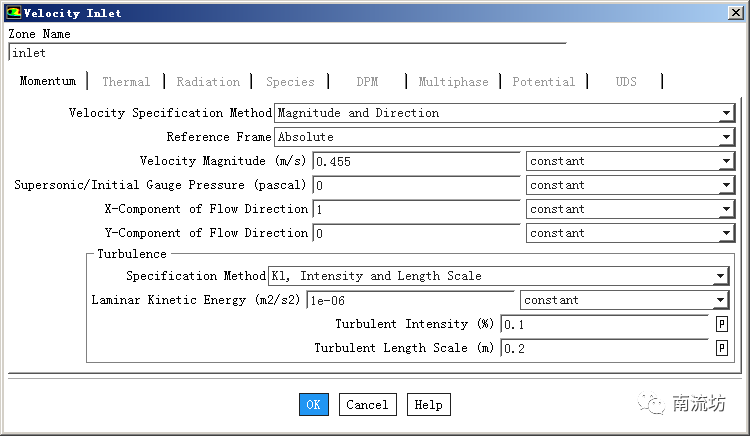

設置入口流速及湍流參數

設置壓力出口

計算結果

• 計算域速度場云圖



• 計算值與實驗值對比

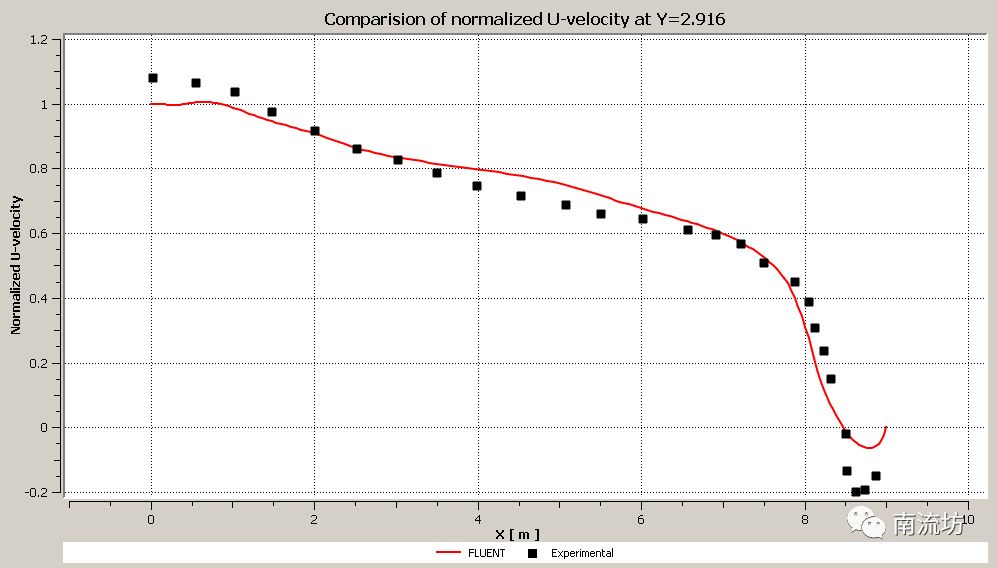

y=2.916高度處水平速度值對比圖表

注意：這里用到的是歸一化數據，fluent計算數據的y軸坐標水平速度值要除以入口速度0.455。

參考文獻

A. Restivo, Turbulent Flow in Ventilated Rooms, Ph.D. Thesis, University of London, UK, 1979.
