建筑師和建筑學生的提效技巧是不太一樣的。

學生作業就是一次性的表達，沒有業主，不用提資，也不用協同；

而建筑師在真實工作中要面臨需求變更，各方反提資，很多時間耗在溝通和協調上。

所以，就算在學生階段積累了一身技能，成熟工作流諳熟于心，也未必能在工作時立于不加班之地。

工作時，每一個人都太想從繁瑣的畫圖任務中解放出來了。

可處理圖紙本來就是生產的最后一環，這種分工地位決定了我們無法安排其他勞動力幫助自己畫圖，就只能把精力放在畫圖提效上，所以就越來越專注研究各種軟件技巧。

花式挖礦的技藝再嫻熟，也成為不了煤老板。

無論再怎么高效的畫圖紙，工作對象終究是畫圖紙。

再完美的工作流，生產能力終歸有瓶頸。

所以真正的提效，是要先把雙手從生產線上拿開。

后面開始回答的Revit的提效技巧，是在以上幾段話的前提下吧。這樣我們在研究各種畫圖技能時，才不會過于沉浸和信仰這份畫圖手藝。

《revit讓畫圖提效的幾個技巧》

文/賈殿鑫

我常說revit是出圖的機器，其實這個機器的核心，是由revit的「整合系統+視圖系統+輸出系統」構成的。

整合系統，說的是對各方圖紙、各部分模型、多方信息的整合。

視圖系統，說的是從圖元標高生成的平面圖開始，衍生出的立面、剖面、放大平面、詳圖等一系列視圖。這一套視圖系統就像一把多維度的刀一樣，把整合好的內容切出想要的內容。

輸出系統，是對生成內容的包裝和分發，包括顯示樣式、導出dwg的圖層映射、批量PDF等設定，輸出系統就是成果的臨門一腳。

下面按照這三個系統，從提效的角度說說幾個技能點吧。

一、整合系統 | 多接口鏈接模型

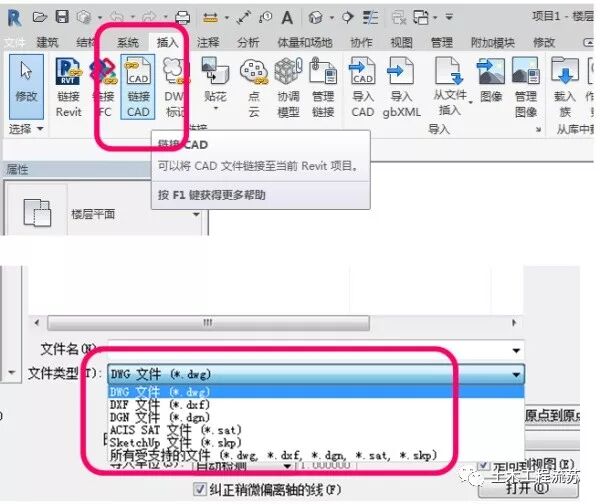

看一下Revit對于鏈接文件格式的支持：

• dwg是主要面向二維圖紙的；

• sat多用于導入Rhino；

• skp自然就是SketchUp了。

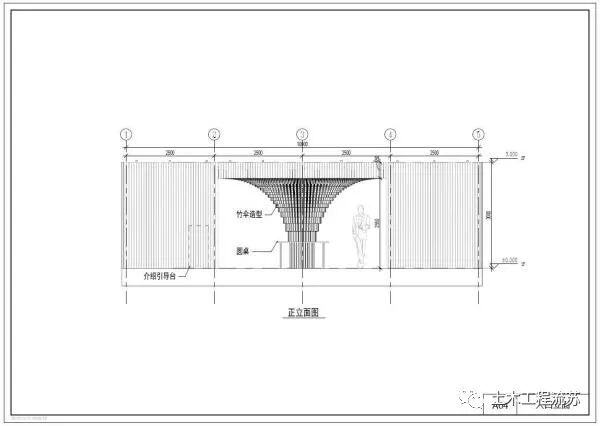

模型整合進revit，是可以剖切后直接標注出圖的，省區了導二維CAD的中間過程。

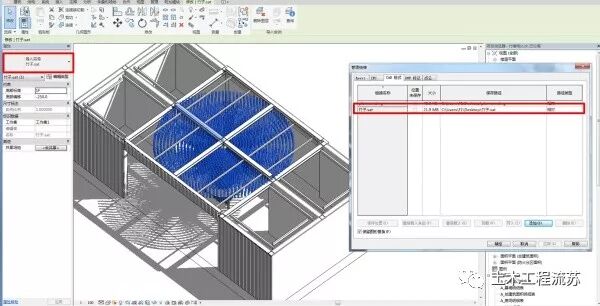

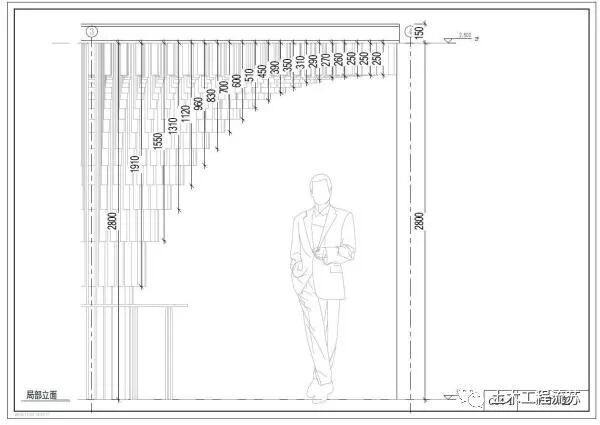

比如，我可以把Rhino的文件鏈接進Revit直接進行表達：

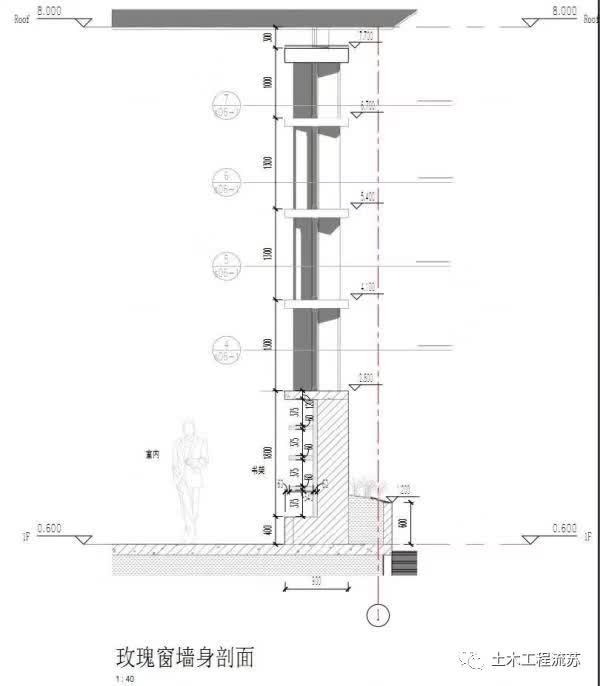

也可以把skp的模型直接導入進Revit，這里以一個實際的教堂項目為例：

二、視圖系統  | 多種視圖的組合創建

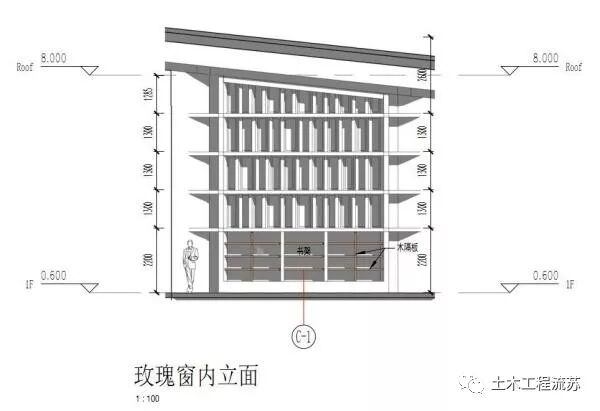

平面、立面、剖面、放大平面、詳圖的創建主要就是下面這些命令。

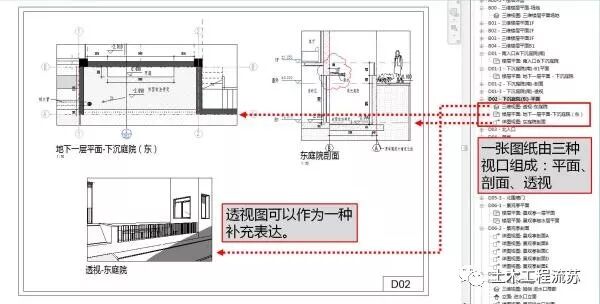

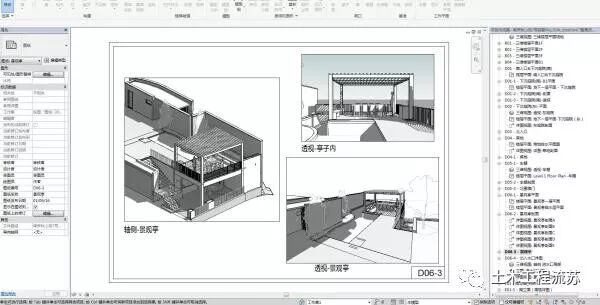

在圖紙中可以添加三維視圖（支持透視相機和軸測相機），這樣可以讓三維視圖和平、立、剖形成

「視圖系統」，一起表達一個設計。

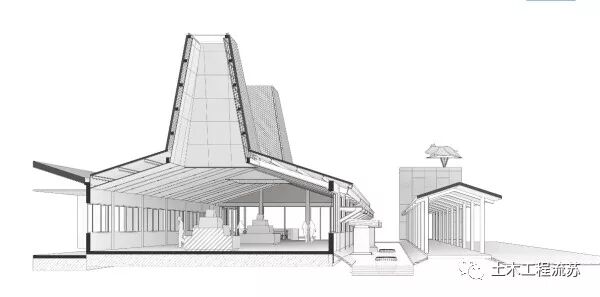

當然靈活使用“三維視圖”中的“相機”命令，可以生成剖透視。

三、輸出系統 | 視圖樣板

出圖前，我們總是要對各類型的圖元進行顯示的配置。比如剪力墻、結構柱的邊緣線用粗線強調；家具、景觀、衛生間潔具等用細線表達；軸網淡顯，等等。

這些內容可以只設定一次，做成「視圖樣板」，然后反復“套”給其他同類型的視圖，就可批量性的、高統一度的完成圖紙表達。

這些內容還可以固化成設計公司的企業模板，不同的員工只是在完成整合系統和視圖系統的搭建工作（建模、拼模、做視圖），結果樣式可以靠輸出系統來統一控制。

所以不管是10年老員工，還是新進實習生，只要從一個輸出系統的口子出，成果風格就是一樣的。

四、輸出系統 | 顏色方案

填色的主流方法是“導dwg進ps”，但對于要反復調整的，或者建筑面積很大的平面，手動填色其實是非人性的。在Revit中，「顏色方案」就是解決這類需求的。

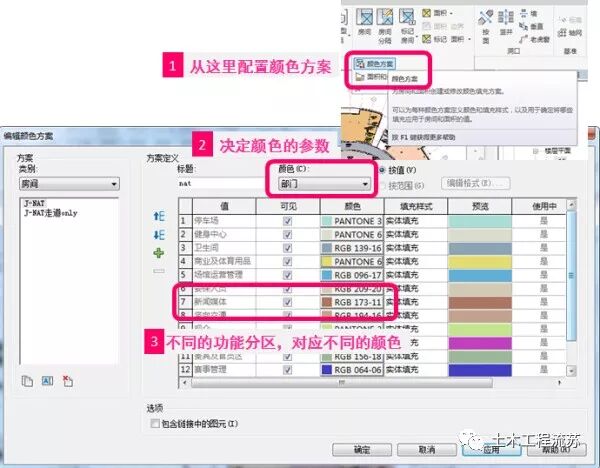

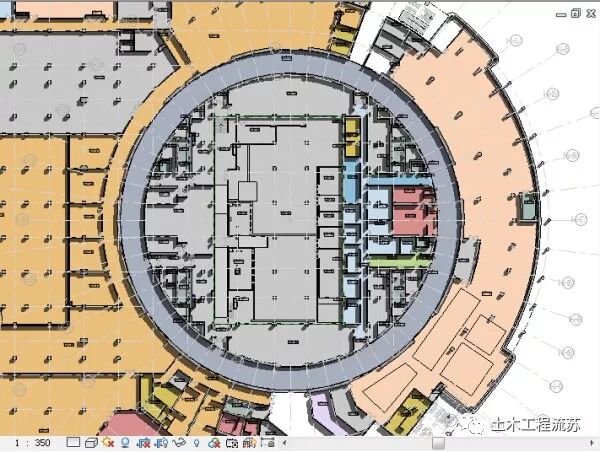

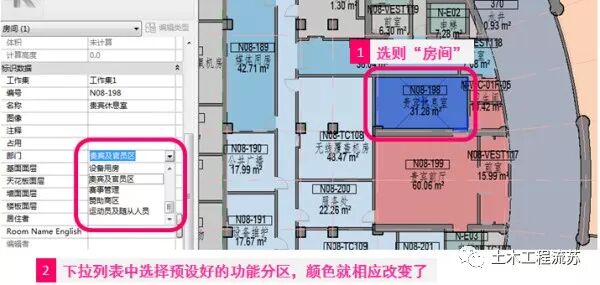

我們可以先制定一套配色方案，然后調整房間對象的相應參數，顏色就自動顯示了。

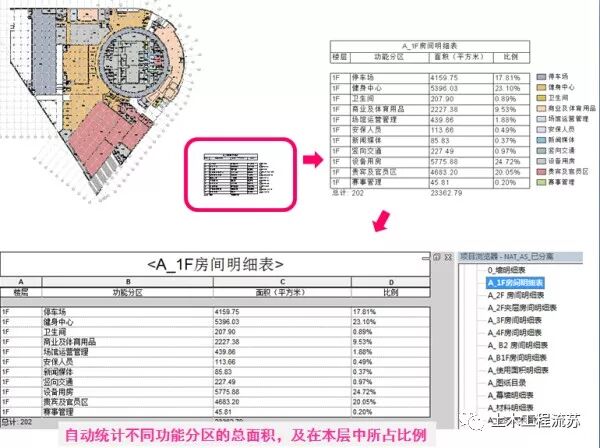

基于房間來管理功能分區，得到的數據也可以更為精細。用明細表簡單做處理，就能得到每一個功能分區所占的比例統計。
