參考資料：ANSYS Fluid Dynamics Verification Manual

算例說明

本案例介紹了方腔內熱傳導和輻射耦合計算。材料屬性設置為傳導輻射參數N＝1，介質的散射系數為0。方形腔的一個壁面設置為高溫，其他壁面設置為低溫。

計算域：1m X 1 m

材料屬性：Thermal Conductivity = 1W/m-K，Absorption Coefficient =0.228/m

邊界條件：高溫壁面溫度為100K，低溫壁面溫度為50K

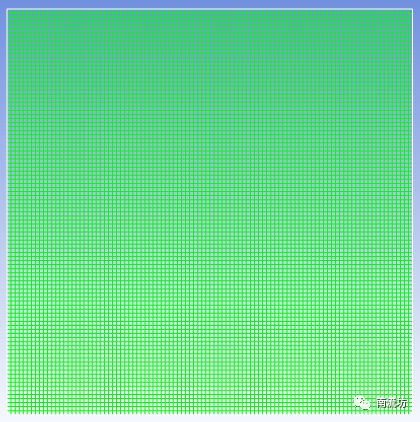

網格劃分

采用矩形網格，網格數量為10000

計算設置

本次為穩態計算，材料屬性被設置為模擬所需的傳導輻射分?jǐn)?shù)。輻射熱通量僅占總熱通量的一小部分。

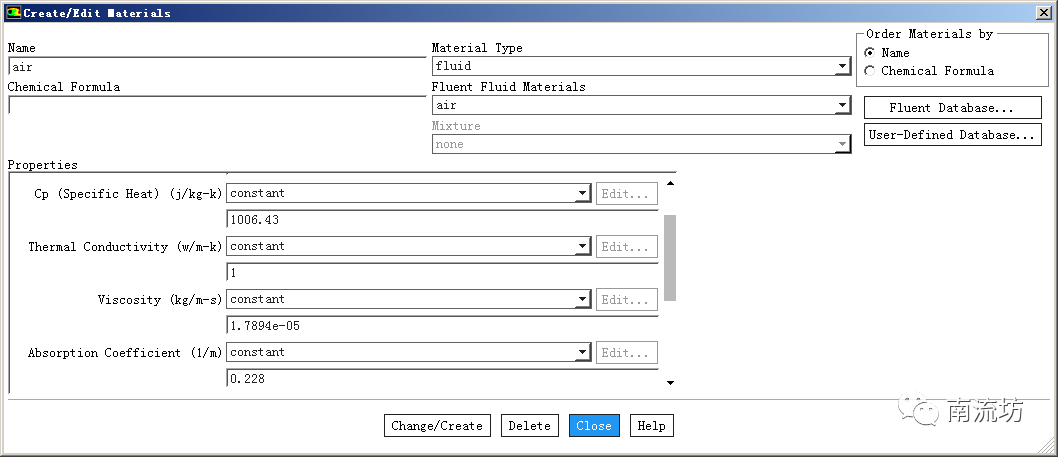

• 物質屬性


計算物質設置為空氣，設置熱傳導系數和吸收系數

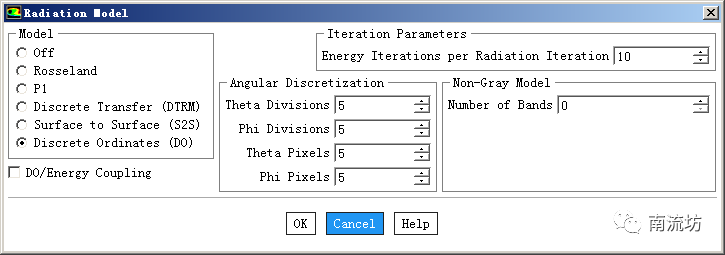

• 輻射模型

選擇DO輻射模型

• 邊界條件


設置高溫壁面的溫度值和輻射參數

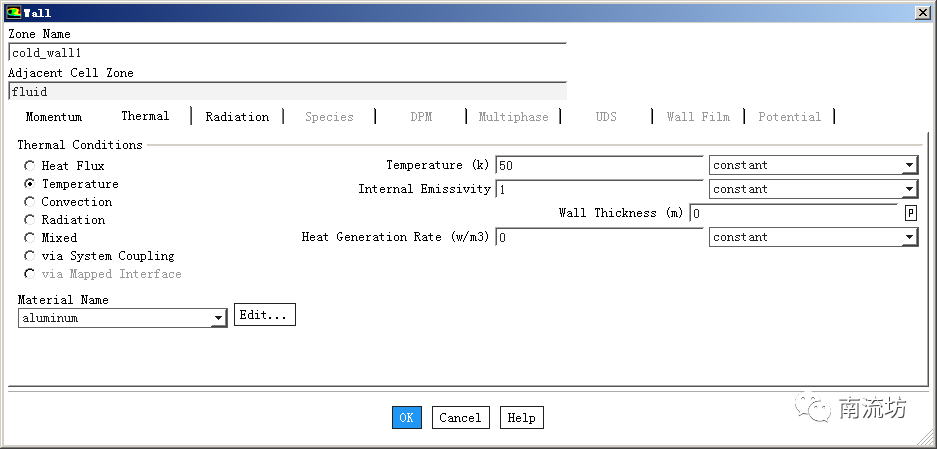

設置低溫壁面的溫度值和輻射參數

計算結果

• 計算域溫度場云圖

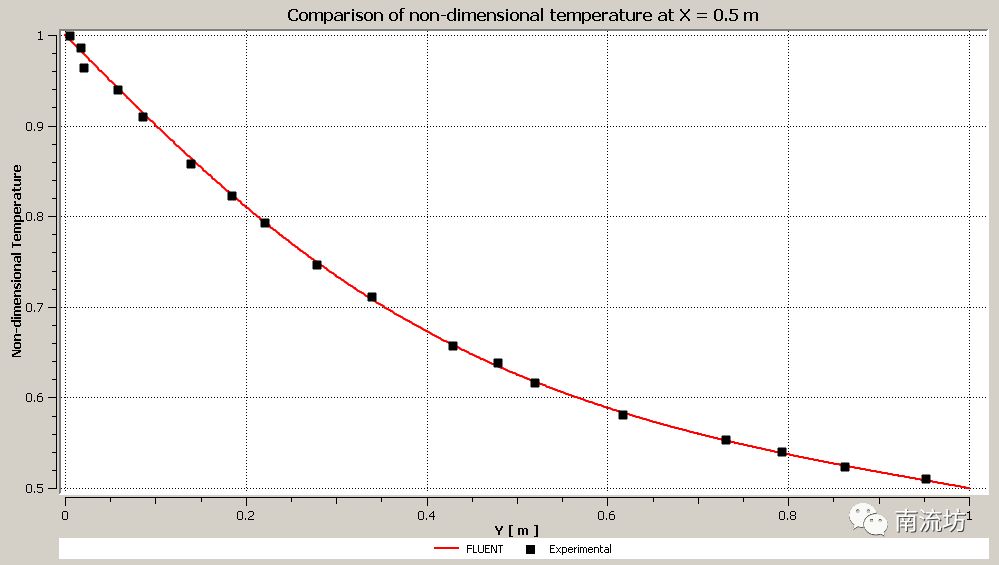

• 計算值與實驗值對比

對比圖表

注意：這里用到的是歸一化數據，fluent計算數據的y軸坐標溫度值要除以100。

參考文獻

D.R. Rousse, G. Gautier, J.F. Sacadura. “Numerical predictions of two-dimensional conduction, convection, and radiation heat transfer. II. Validation”, International Journal of Thermal Sciences, Vol 39, pp. 332-353, 2000.
