參考資料：ANSYS Fluid Dynamics Verification Manual

算例說明

本案例介紹了兩層固體域之間的傳熱和輻射模擬計算，兩層固體域之間由半透明壁面隔開。該區域的上游和下游均為對流和輻射邊界條件。

計算域：2m X 1 m

物質屬性：固體域1：密度2719kg/m3，Specific Heat = 871 J/kg-k，Thermal Conductivity =5.67 W/m-K，Absorption Coefficient: gray-band，Refractive Index = 1.5

固體域2：密度2719kg/m3，Specific Heat = 871 J/kg-k，Thermal Conductivity =5.67 W/m-K，Absorption Coefficient: gray-band，Refractive Index = 3

邊界條件：左側壁面：Convective Heat Transfer Coefficient =56.7 W/m2 K，free stream temperature =1000K，Semi-transparent

右側壁面：Convective Heat Transfer Coefficient =56.7 W/m2 K，free stream temperature =250K，Semi-transparent

網格劃分

采用矩形網格，網格數量為200

計算設置

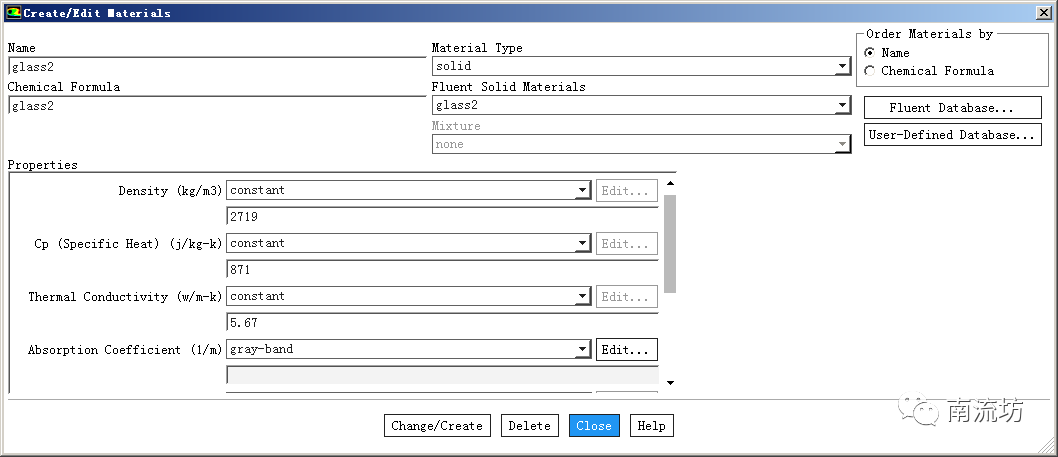

• 物質屬性


設置兩種固體物質

• 能量方程

激活能量方程

• 邊界條件


分別為左右兩塊區域設置物質材料

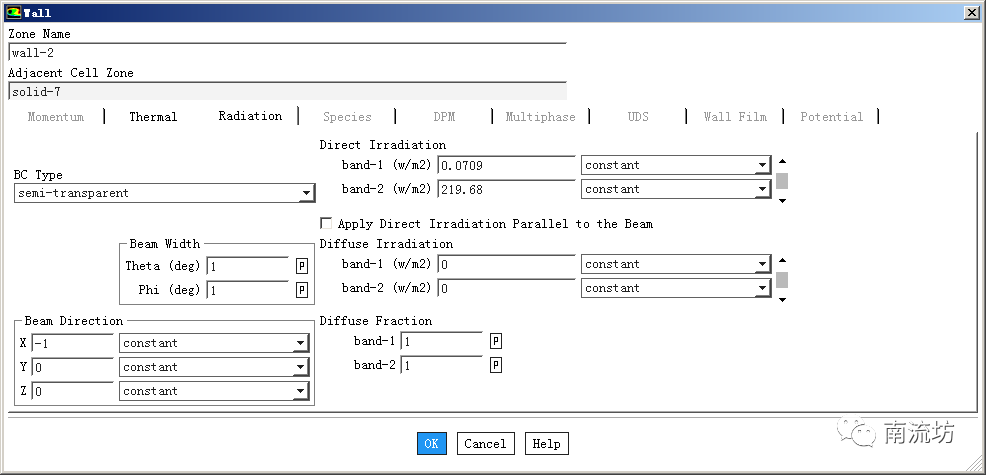

設置左側邊界壁面

設置右側壁面邊界

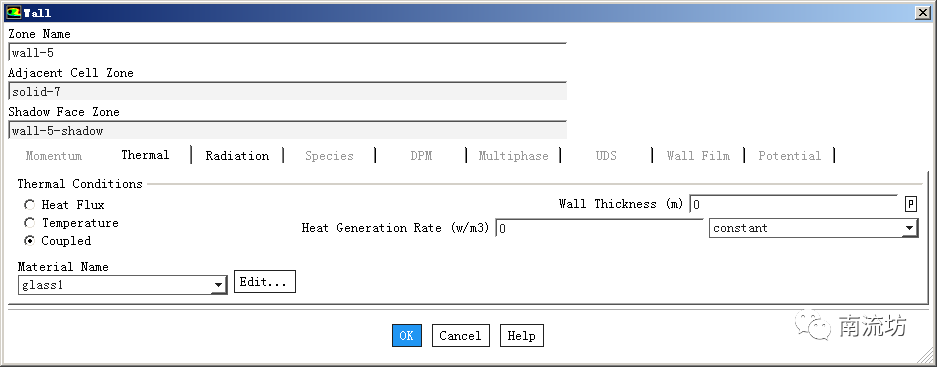

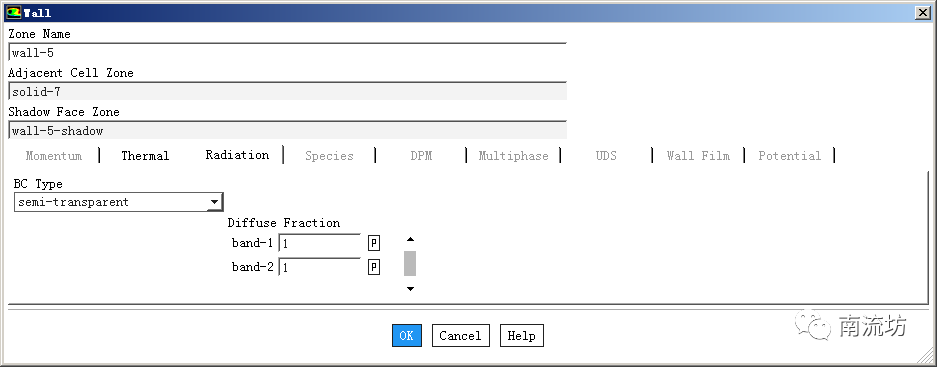

設置兩固體域之間的壁面邊界

上下兩側邊界均設置為對稱邊界條件

計算結果

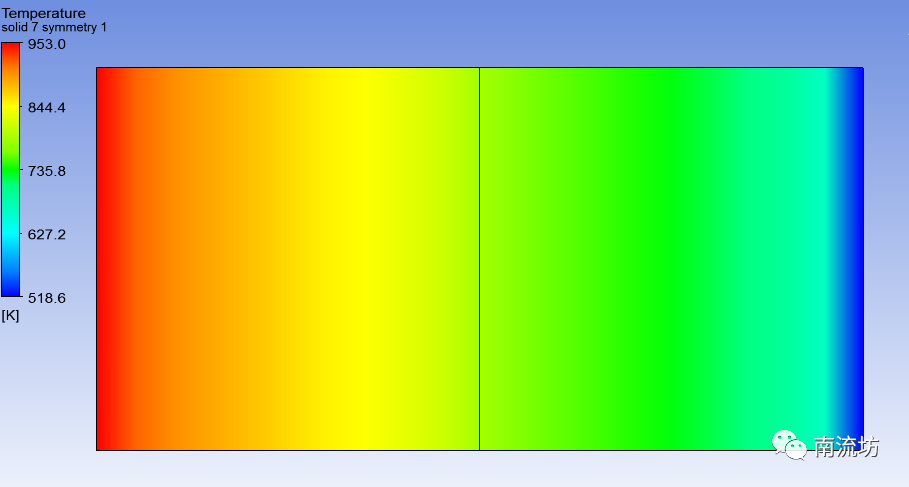

• 計算域溫度場云圖

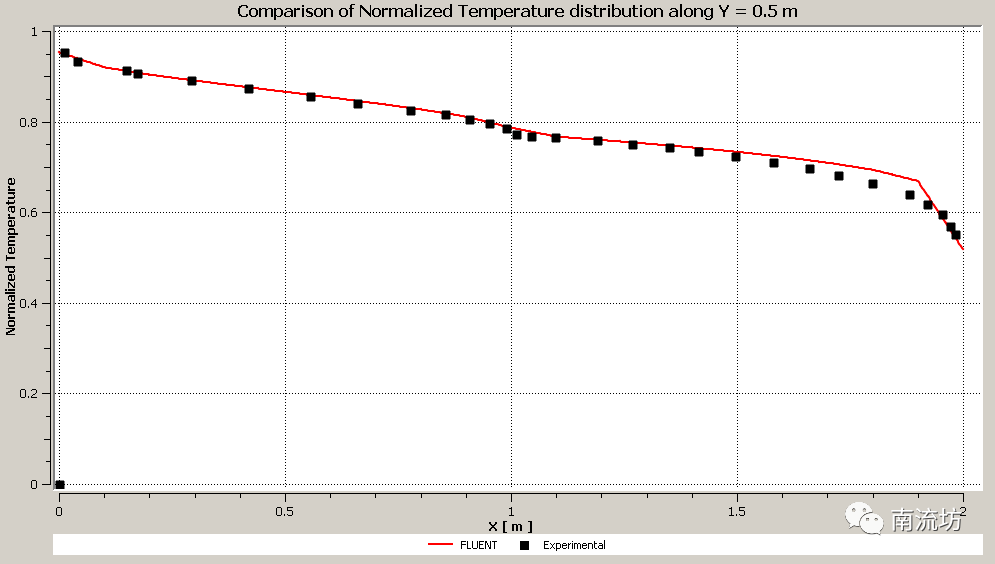

• 計算值與實驗值對比

與實驗值對比計算域中心線位置的溫度值

參考文獻

C.M. Spuckler, R. Siegel. “Two-Flux and Diffusion Methods for Radiative Transfer

in Composite Layers”. Journal of Heat Transfer, Vol 118, pp. 218-222, 1996
