參考資料：ANSYS Fluid Dynamics Verification Manual

算例說明

本案例介紹了鈍板層流流動分離和再附著過程模擬，并對再附著長度進行了實驗驗證?；诎搴竦睦字Z數為227。

計算域：平板厚度90mm，長度1500mm

物質屬性：密度1kg/m3，粘度1.7894E-5kg/m-s

邊界條件：入口流速為0.045133m/s

網格劃分

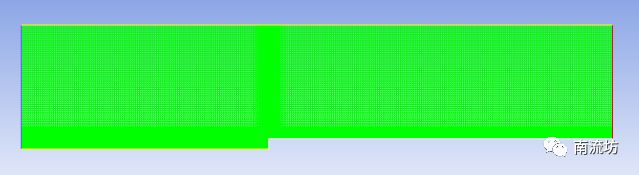

采用矩形網格，網格數量為31750，由于對稱，所以畫了一半的計算域

計算設置

本次計算為穩態層流計算。

• 物質屬性

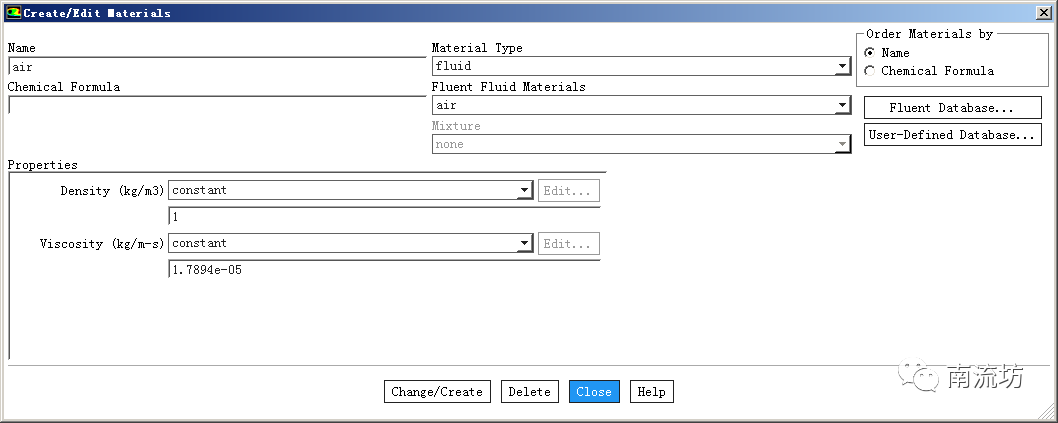

計算物質設置為空氣，設置它的密度和粘性

• 邊界條件

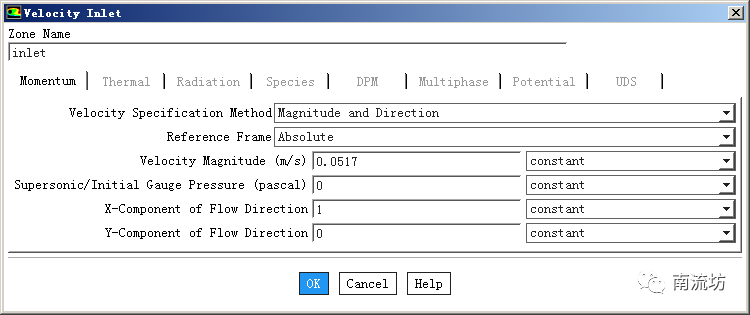

設置入口流速

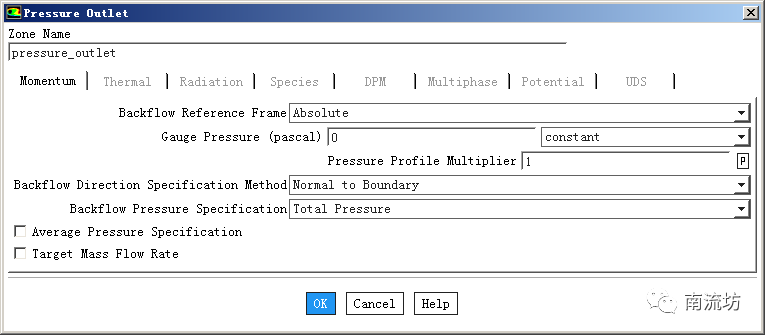

設置壓力出口

計算結果

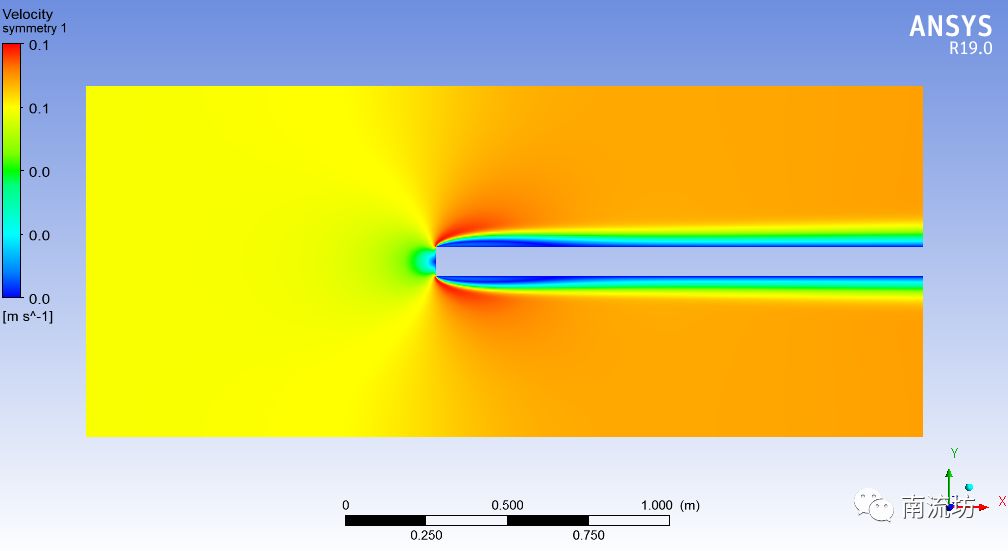

• 計算域速度場云圖

• 計算值與實驗值對比

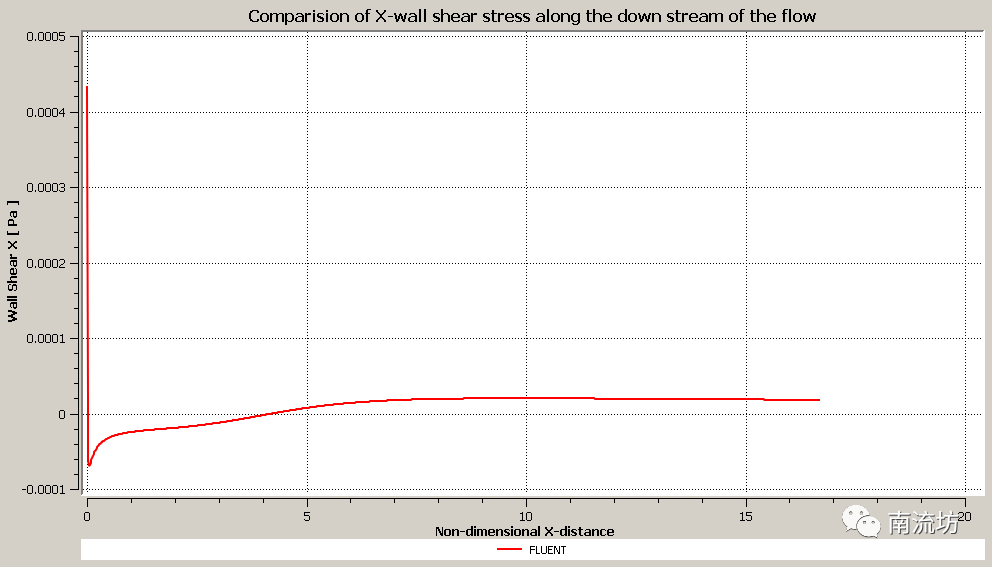

沿臺階下游壁面的X方向剪切應力（這里X坐標已除以板厚度）

從上圖可以看出，X方向剪切力重新回到0時，X坐標值為4.1866，則再附著長度為4.19。

參考文獻

J.C. Lane, R.I. Loehrke, “Leading Edge Separation from a Blunt Plate at Low

Reynolds Number”, Transactions of ASME, Vol. 102, pp. 494-496, 1980
