在焊接實(shí)習(xí)教學(xué)中，學(xué)生在焊條電弧焊實(shí)習(xí)操作時，經(jīng)常出現(xiàn)焊瘤、燒穿、未焊透，內(nèi)凹、夾渣，成形不良等缺陷，分析產(chǎn)生這些缺陷的原因，主要是學(xué)生在焊接操作過程中，不善于觀察熔池溫度的變化，沒有有效地控制熔池的溫度而產(chǎn)生上述缺陷。

熔池溫度，直接影響焊接質(zhì)量，熔池溫度高、熔池較大、鐵水流動性好，易于熔合，但過高時，鐵水易下淌，單面焊雙面成形的背面易燒穿，形成焊瘤，成形也難控制，且接頭塑性下降，彎曲易開裂。熔池溫度低時，熔池較小，鐵水較暗，流動性差，易產(chǎn)生未焊透，未熔合，夾渣等缺陷。

熔池溫度與焊接電流、焊條直徑、焊條角度、電弧燃燒時間等有著密切關(guān)系，針對有關(guān)因素采取以下措施來控制熔池溫度。

1.焊接電流與焊條直徑：根據(jù)焊縫空間位置、焊接層次來選用焊接電流和焊條直徑，開焊時，選用的焊接電流和焊條直徑較大，立、橫仰位較小。

如12mm平板對接平焊的封底層選用φ3.2mm的焊條，焊接電流：80-85A，填充，蓋面層選用φ4.0mm的焊條。焊接電流：165-175A，合理選擇焊接電流與焊條直徑，易于控制熔池溫度，是焊縫成形的基礎(chǔ)。

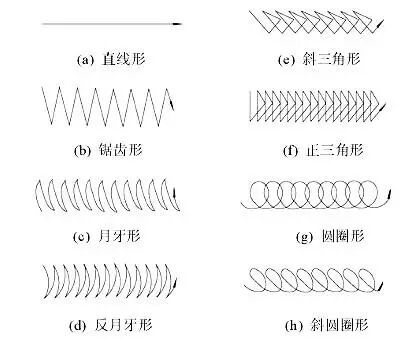

2.運(yùn)條方法：圓圈形運(yùn)條熔池溫度高于月牙形運(yùn)條溫度，月牙形運(yùn)條溫度又高于鋸齒形運(yùn)條的熔池溫度，在12mm平焊封底層，采用鋸齒形運(yùn)條，并且用擺動的幅度和在坡口兩側(cè)的停頓，有效的控制了熔池溫度，使熔孔大小基本一致，坡口根部未形成焊瘤和燒穿的機(jī)率有所下降，未焊透有所改善，使乎板對接平焊的單面焊接雙面成形不再是難點(diǎn)。
