很多同學在寫論文的時候，需要將ANSYS結果繪制成黑白等值線的這種形式，這也是ANSYS后處理當中一種比較常見的操作，今日水哥以一個小案例略做介紹。

       某夾芯方板，四邊固結，板面承受0.4Mpa的均布荷載，繪制各層的應力等值線。

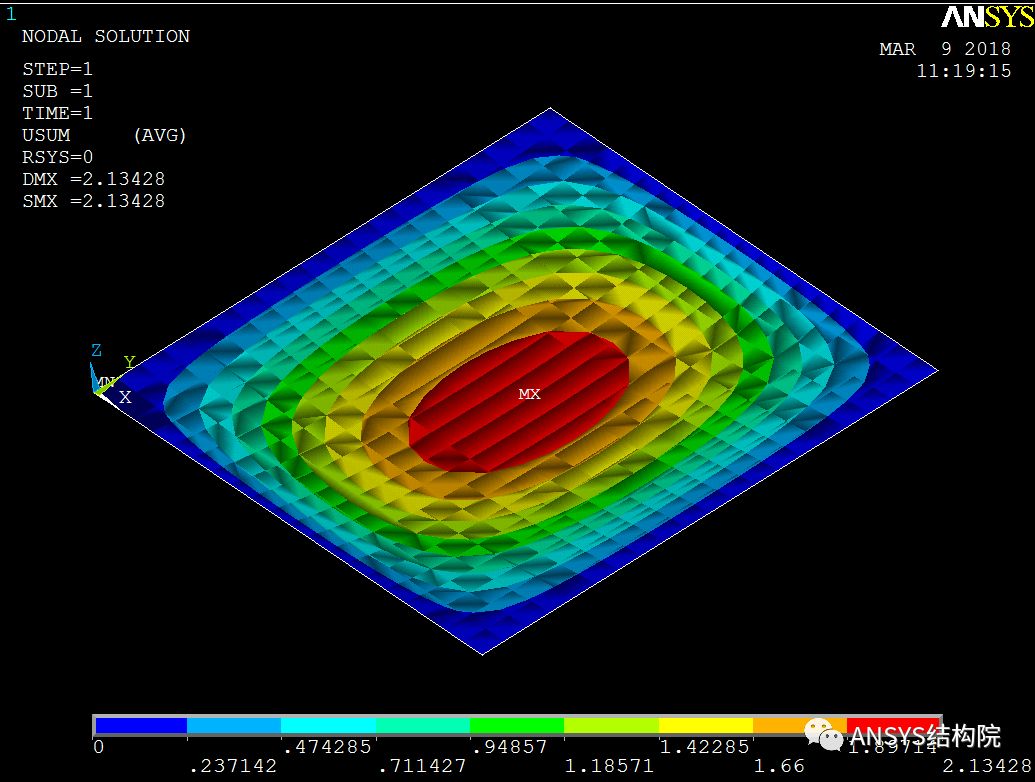

      結構總的位移云圖如下：

       例如現在我們需要查看第一層的應力情況，首先進入后處理，使用Layer命令，將當前結果定位到第一層，查看命令流如下：

 /post1

Layer,1

Plnsol,s,x

Plnsol,s,y

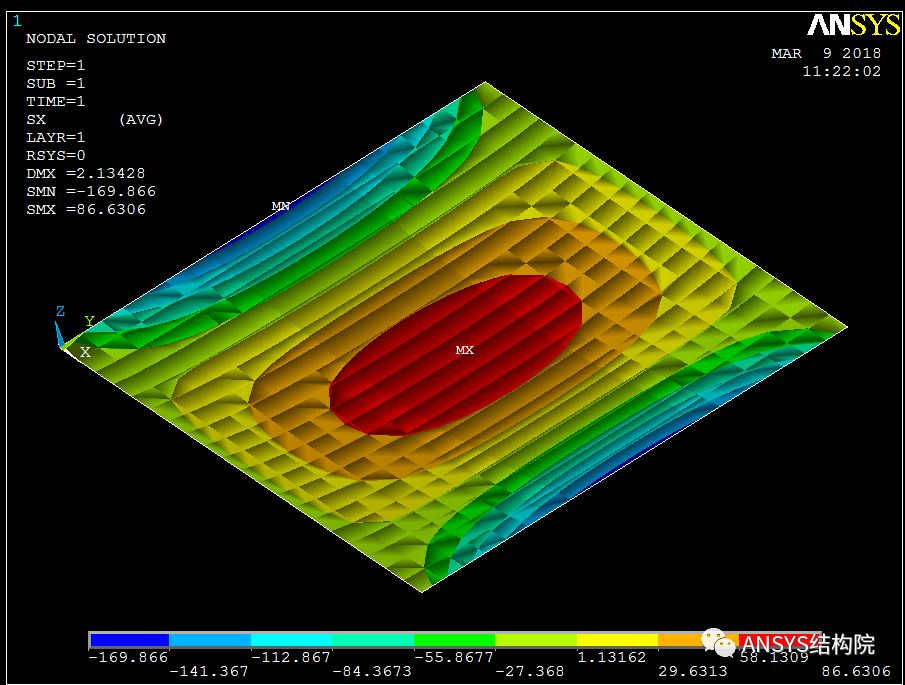

第一層X方向應力云圖如下：

         現在我們來繪制這一層的應力等值線，并盡量做到美觀。

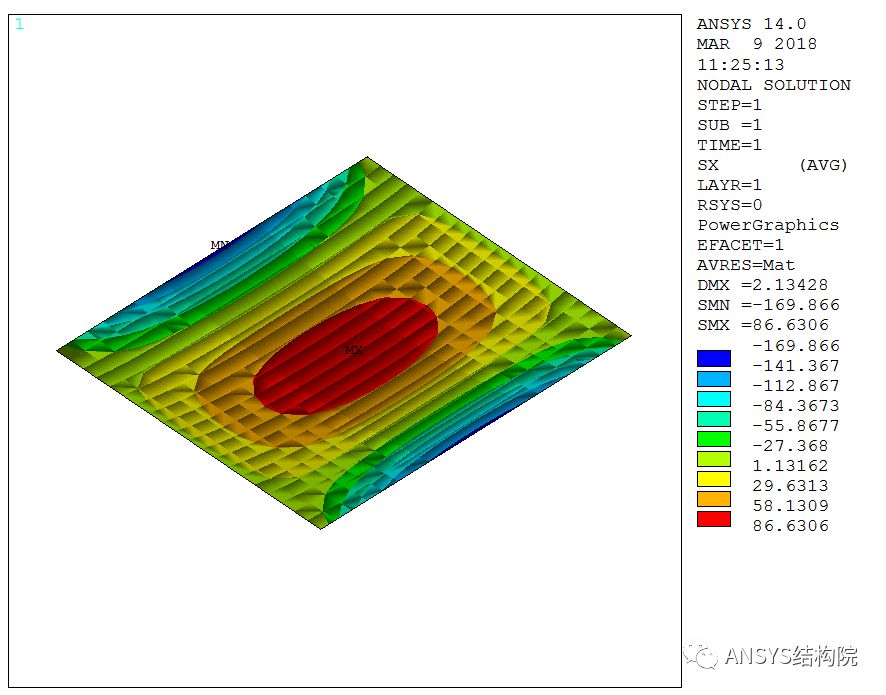

  第一步：首先應先將我們的軟件背景顏色換為白色。

  命令：jpgprf,500,100,1(如果需要還原，使用jpgprf,500,100,0)

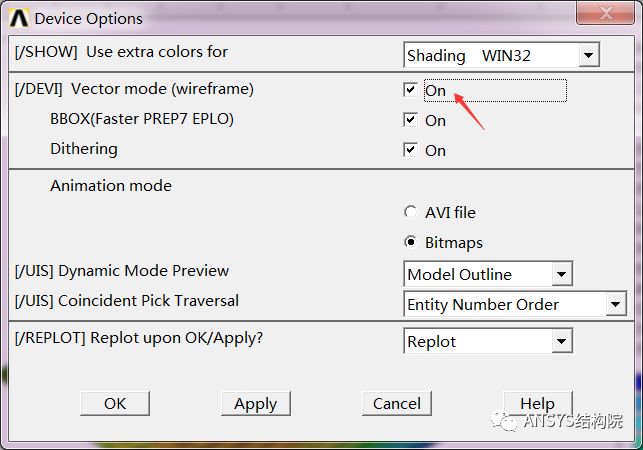

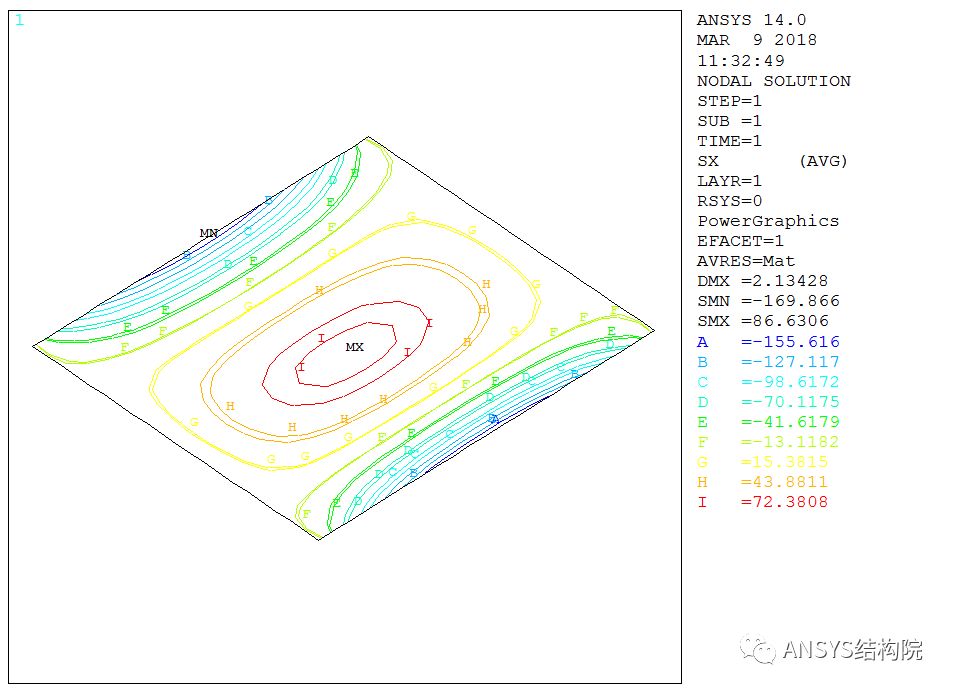

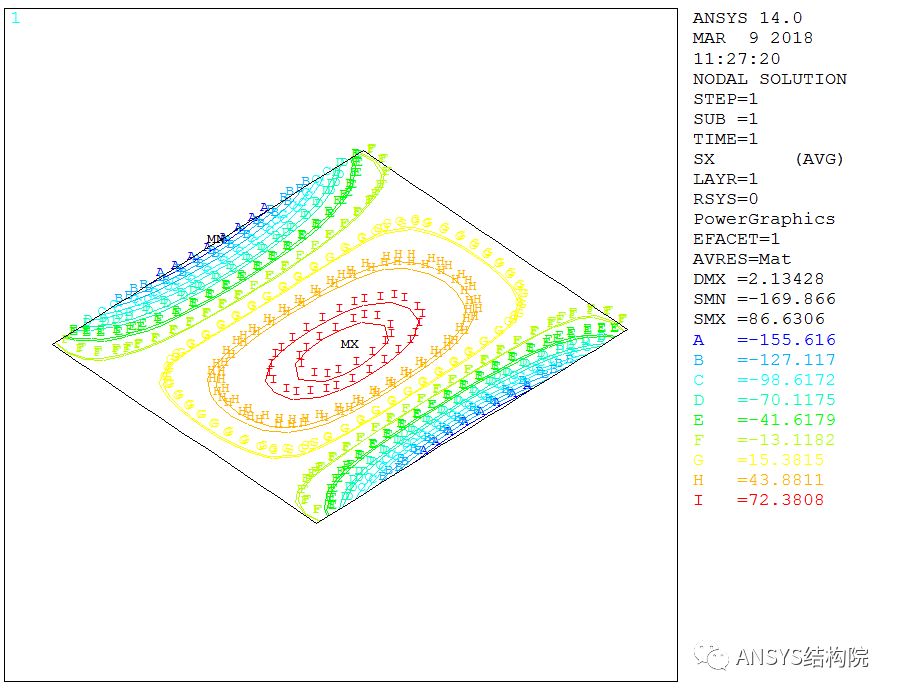

第二步：點擊菜單欄plotctrls>device option中,把 vector mode改為 on, 畫出等值線圖;

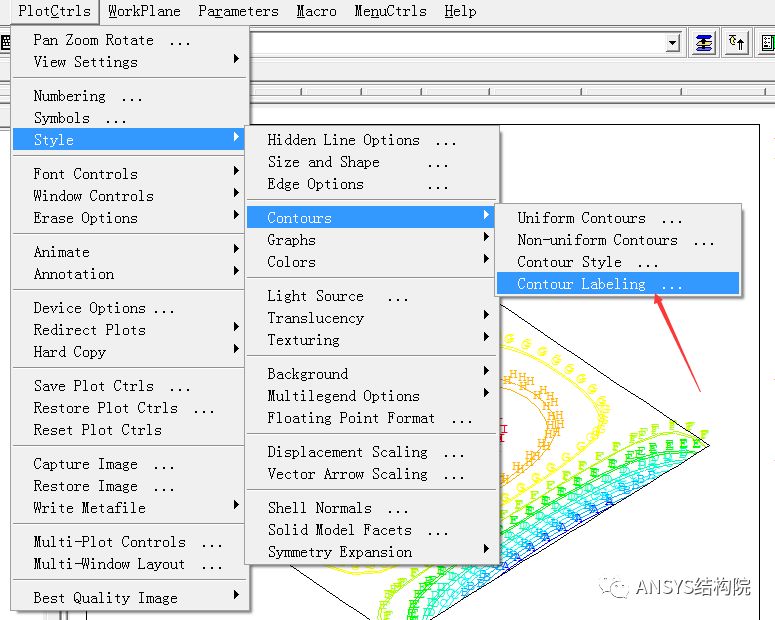

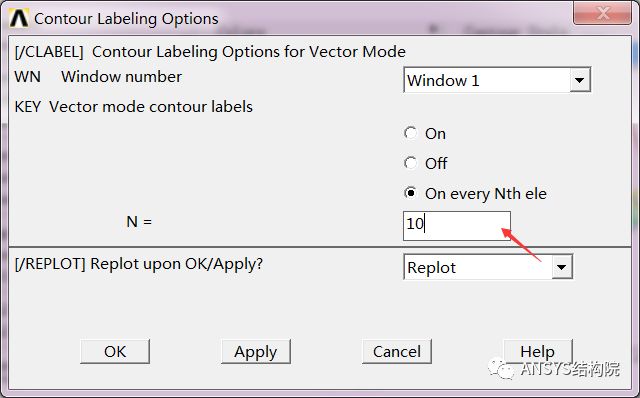

第三步：圖中可見，ANSYS會默認有個數值階梯，每根線上會有很多的標記，如果同學們覺得這個標記分的太細導致整個圖幅看起來比較雜亂，可以通過點擊菜單欄plotctrls->style>contour>contour labeling將key vector mode contour labels改為on every nth ele,對n輸入一數值，值越大，圖中的label越少

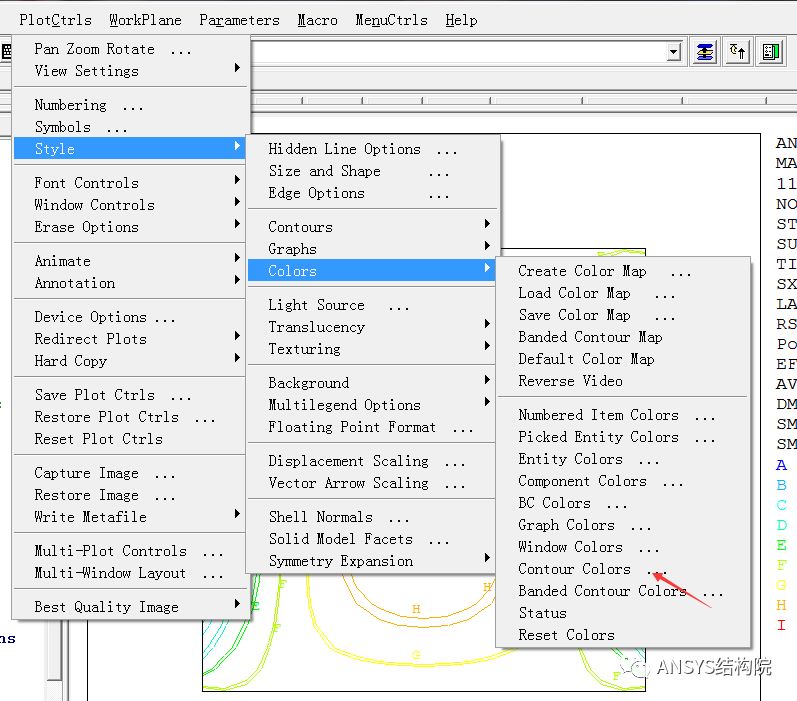

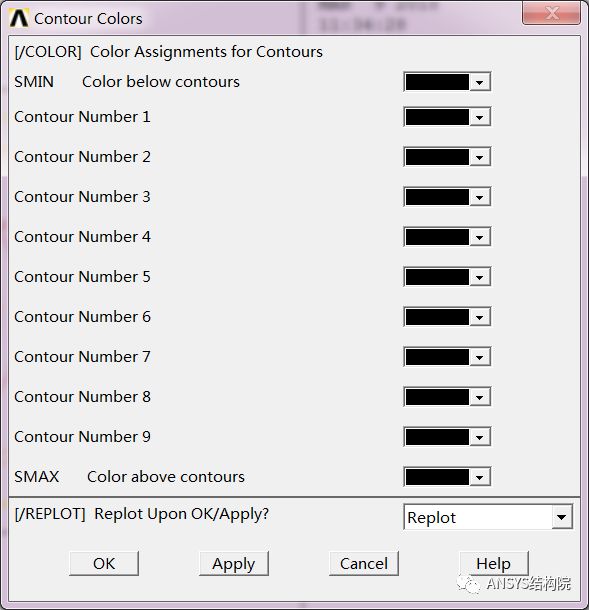

第四步：如果不喜歡這種彩色等值線，需要調出黑白，可點擊plotctrls>style>colors>contour colors ,將所有系列都改為黑色。

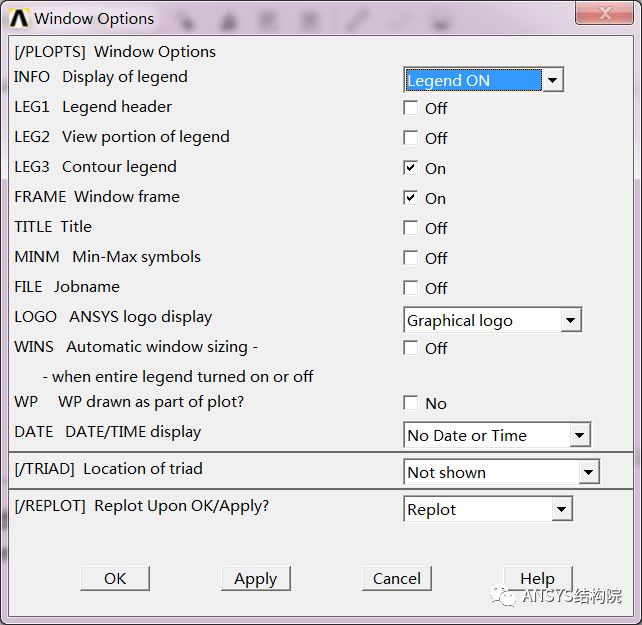

第五步: 如果不需要Mx等標記，在pltctrls>windows contorls>windows options 改為off即可。

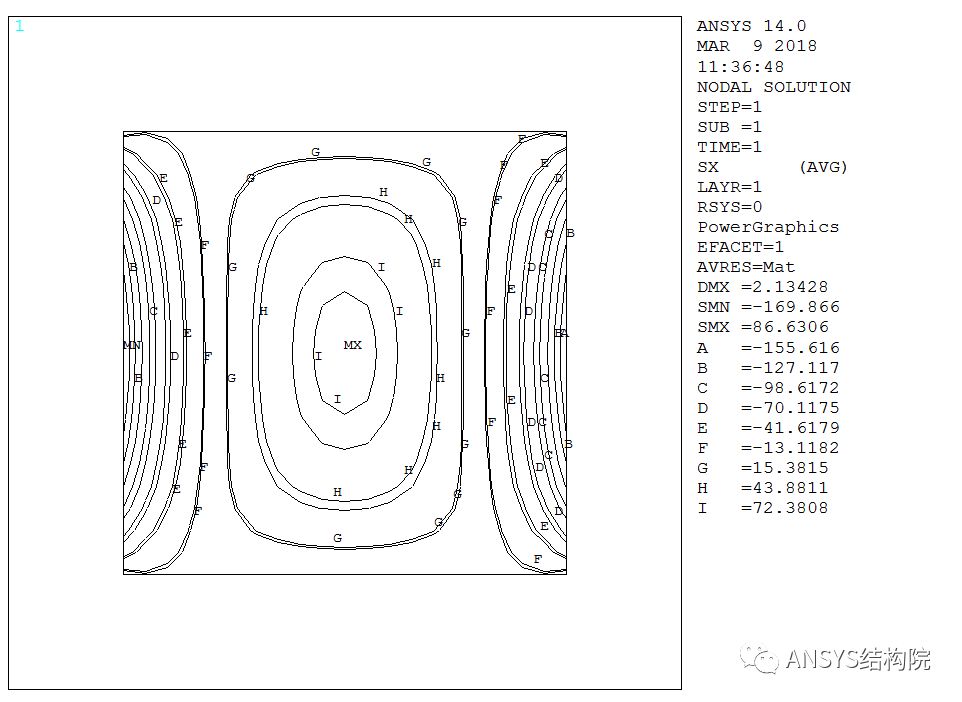

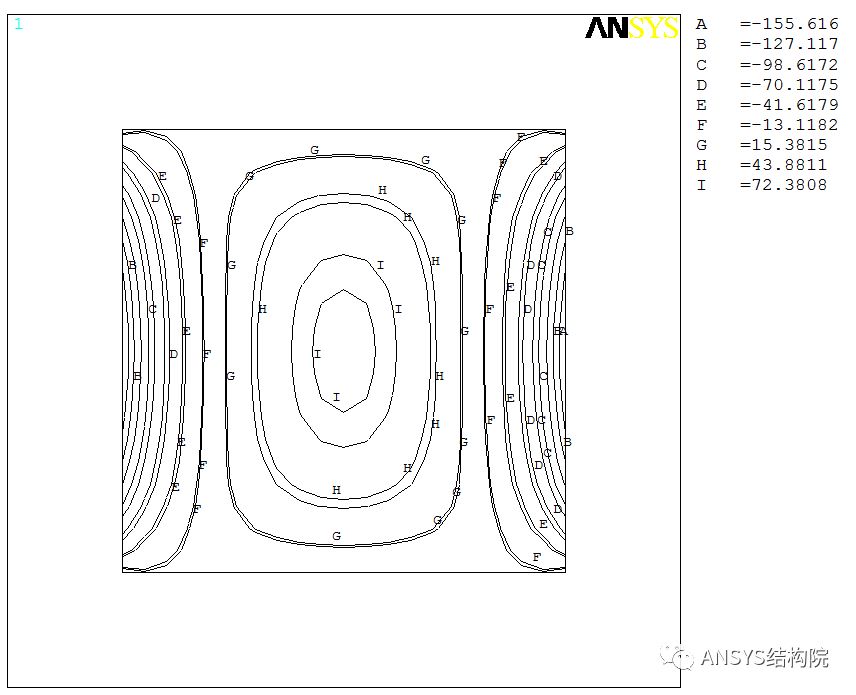

第六步：如果覺得右邊的數值分布表位置不和諧，由于ANSYS中是無法調整的，這時候可以通過PS來進行調整了，這樣一張比較和諧的應力等值線圖就出來了。
