USB器件大家?guī)缀跆焯於加茫m然它的接口結構簡單，使用也非常的方便，即插即用，但是其設計開發難度可并不低，事實上USB接口也是滿滿的黑科技，這個拼的可是真技術。

       工程師們?cè)谠荚O(shè)計時是否會遇到系統BIOS設置問題？前置USB線接觸不良？接口電壓供電不足？主板和系統的兼容性不好等一些問題。

       在設計階段，通過仿真模擬的方法，可以有效地了解USB的薄弱位置，并加以修改，壓縮成本。

   分析案例：

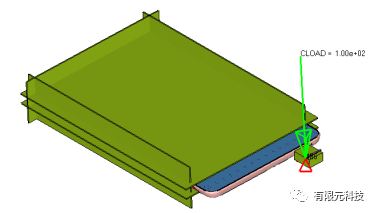

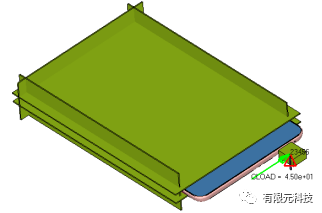

       USB按壓：治具頂部距產品端部20mm，壓桿加載位置距產品端部15mm。





       USB按壓（Z-）

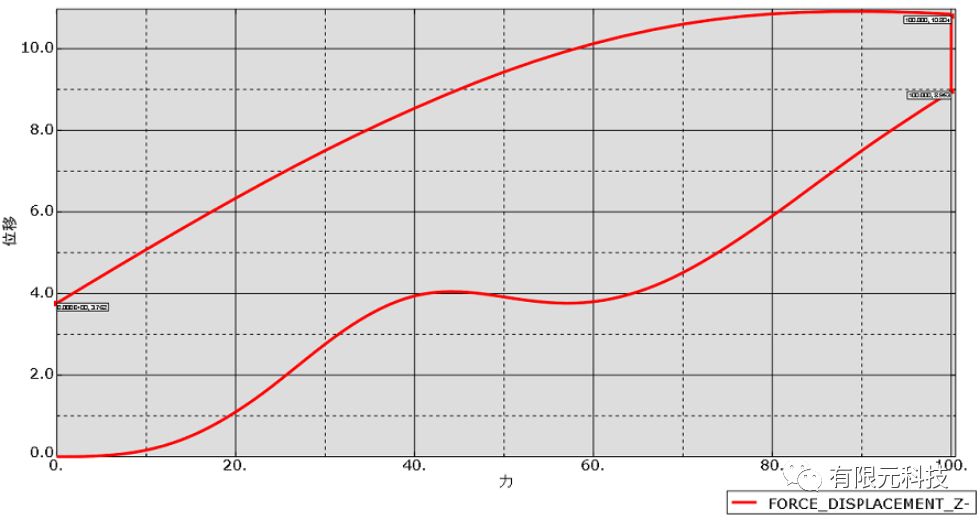

壓桿加載力達到100N時位移8.95mm,保載后最大位移10.8mm，卸載后壓桿不可恢復位移3.76mm。

       USB按壓（Z-）

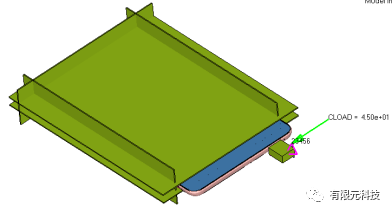

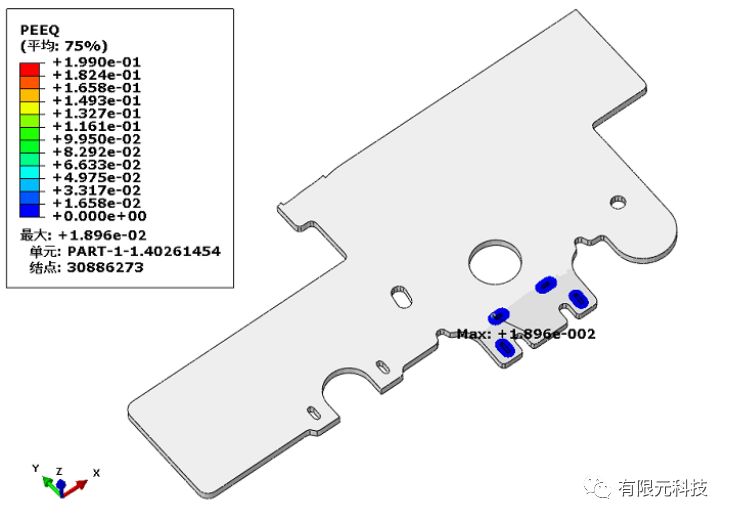

如上圖所示，彩色區域?yàn)閡sb焊錫，施加力加載到45N時，其最大等效塑性應變1.89e-2，小于焊錫斷裂延伸率0.199，usb無脫焊風險。

       USB按壓（Z-）

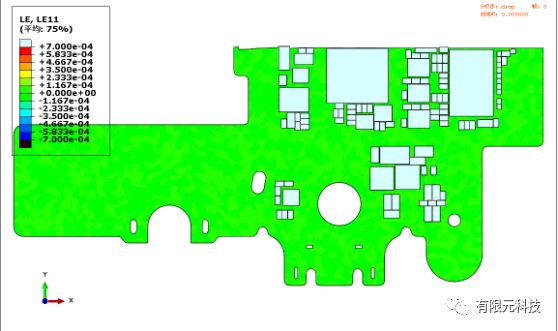

如上圖所示，USB壓桿加載力到45N時，USB焊錫紅圈所示區域中器件所處pcb位置應變較大，器件有失效風險。

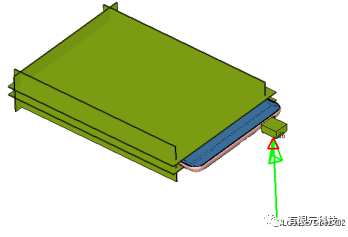

       USB按壓（Z+）

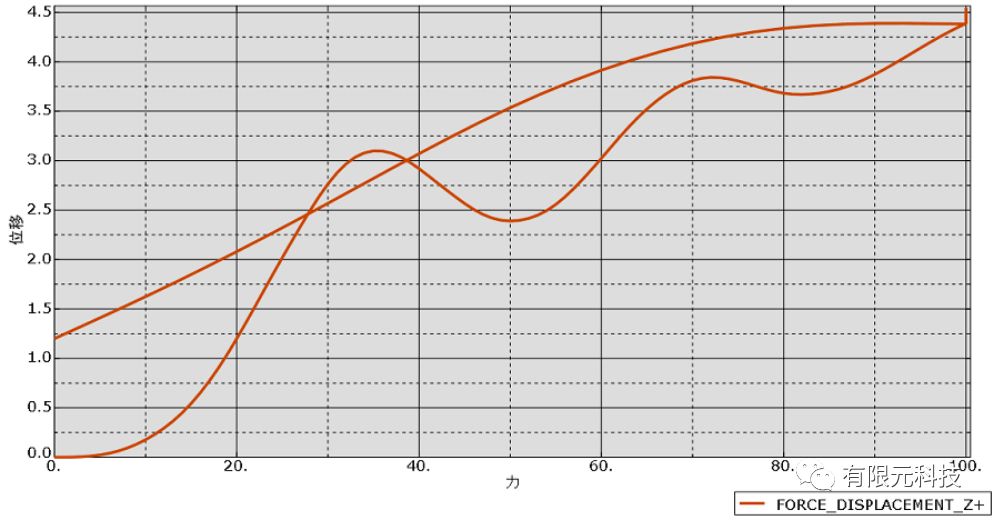

壓桿加載力達到100N時位移4.4mm, 卸載后壓桿不可恢復位移1.2mm。

       USB按壓（Z+）

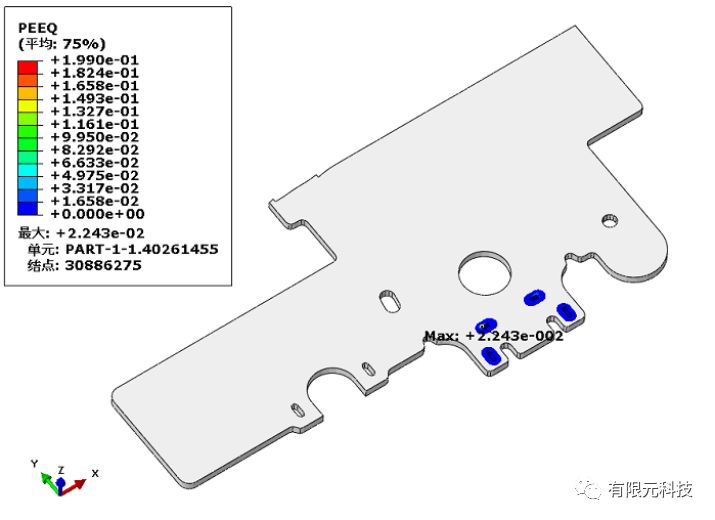

如上圖所示，彩色區域?yàn)閡sb焊錫，施加力加載到45N時，其最大等效塑性應變2.24e-2，小于焊錫斷裂延伸率0.199，usb無脫焊風險。

       USB按壓（Z+）



如上圖所示，USB壓桿加載力到45N時，USB焊錫紅圈所示區域中器件所處pcb位置壓應變較大，器件有失效風險。

       USB按壓（X-）

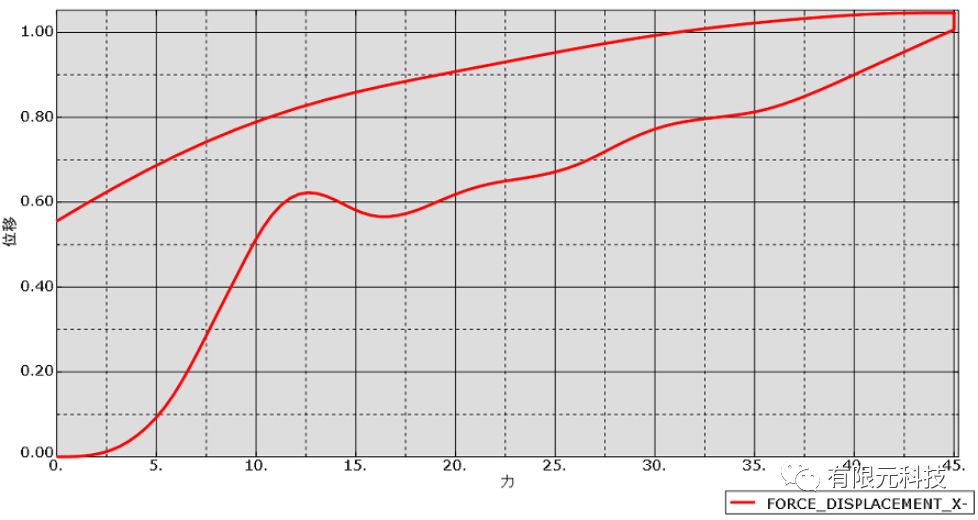

壓桿加載力達到100N時位移1.0mm,保載后最大位移1.04mm， 卸載后壓桿不可恢復位移0.55mm。

       USB按壓（X-）

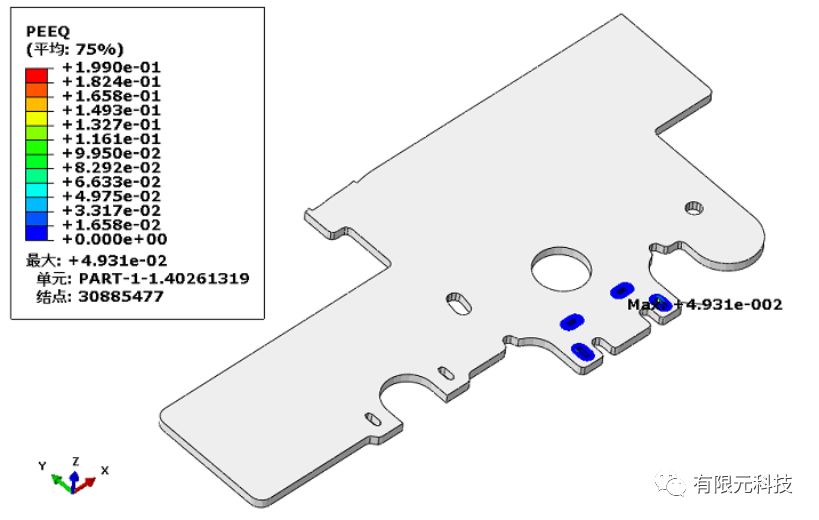

如上圖所示，彩色區域?yàn)閡sb焊錫，其最大等效塑性應變4.93e-2，小于焊錫斷裂延伸率0.199，usb無脫焊風險。

       USB按壓（X-）



如上圖所示，USB壓桿加載力到45N時，USB焊錫紅圈所示區域中器件所處pcb位置壓應變較大，器件有失效風險。

      USB按壓（X+）

壓桿加載力達到100N時位移0.95mm, 保載后最大位移0.97,mm，卸載后壓桿不可恢復位移0.51mm。

      USB按壓（X+）

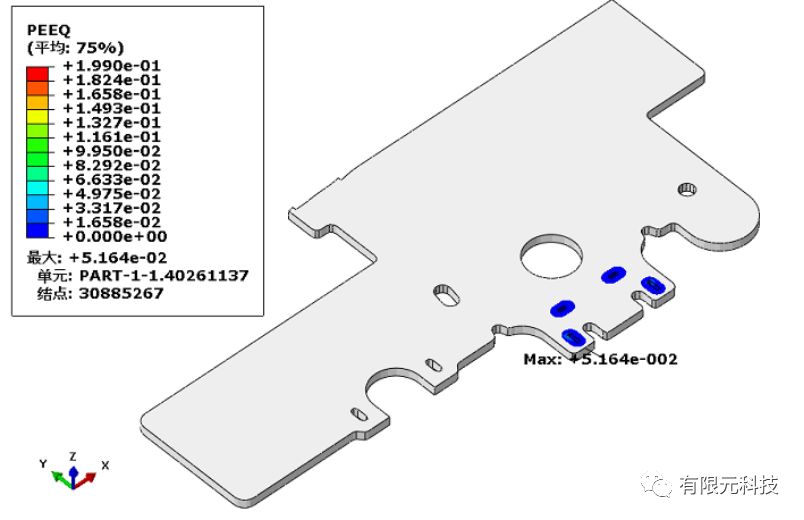

如上圖所示，彩色區域?yàn)閡sb焊錫，其最大等效塑性應變5.16e-2，小于焊錫斷裂延伸率0.199，usb無脫焊風險。

       USB按壓（X+）

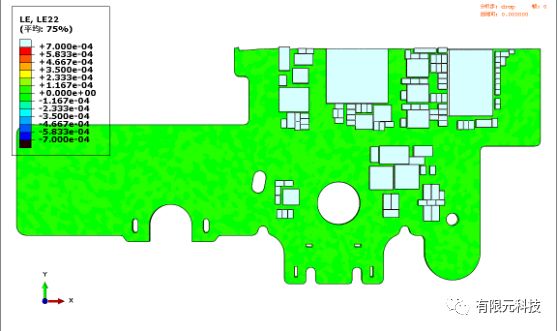

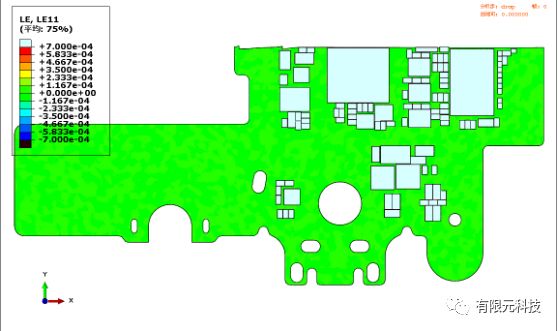

如上圖所示，USB壓桿加載力到45N時，USB焊錫周邊器件所處位置無大應變區域，器件失效風險低。

    總結：



       USB雖然應用簡單，但是研發并不簡單。通過USB強度仿真分析，我們可以看出合理運用CAE仿真技術，可以有效地解決USB研發過程中一些技術上的難點和問題，降低開發成本，縮短開發周期從而提升產品的市場競爭力。
