在CAD制圖中我們怎么把常用的圖形定義成動態塊呢？來縮短時間，提高工作效率呢，在這里小編就給大家介紹一種方法，在CAD中定義自己需要的塊，并且可以自由旋轉和拉伸。

1.先打開CAD軟件，如圖所示。



2.在打開的軟件中點擊“文件”選擇“打開”找到自己要定義成塊的圖形，如圖所示。



3.圖形打開后，就按W進行寫塊，如圖所示。



4.在彈出的對話框中，我們點擊“選擇對象”，然后框選我們要定義的塊，如圖所示。



5.框選后按回車，彈出的對話框中，我們點“拾取點”在點“確認”，如圖所示。



6.在彈出對話框點“是”，如圖所示。



7.這時定義的塊就成功了，我們輸入I，在插入塊，如圖所示。

8.然后雙擊塊，在彈出的對話框中點確定，如圖所示。



9.在彈出的界面中我們選擇參數，如圖所示。



10.在參數選擇后，選擇旋轉參數，如圖所示。

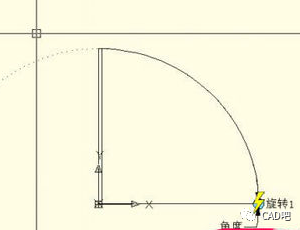

11.然后如圖所示，在圖中一次按照1，2，3的順序，完成旋轉參數的設置。

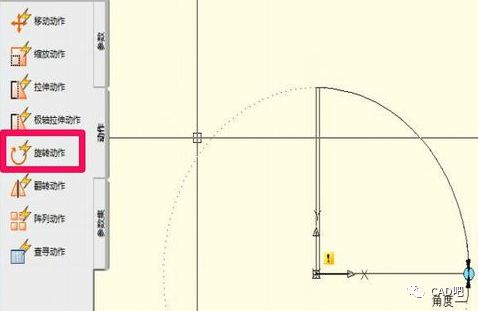

12.完成后在點擊動作，在動作對話框中，選擇旋轉動作，如圖所示。



13.按照命令提示，如圖1，2的順序完成設置，如圖所示。

14.然后點擊“關閉塊的編輯器”這是回到操作界面，我們可以旋轉的塊就定義好了，如圖所示，可以按照圖中箭頭方向自由旋轉了。
