01

—

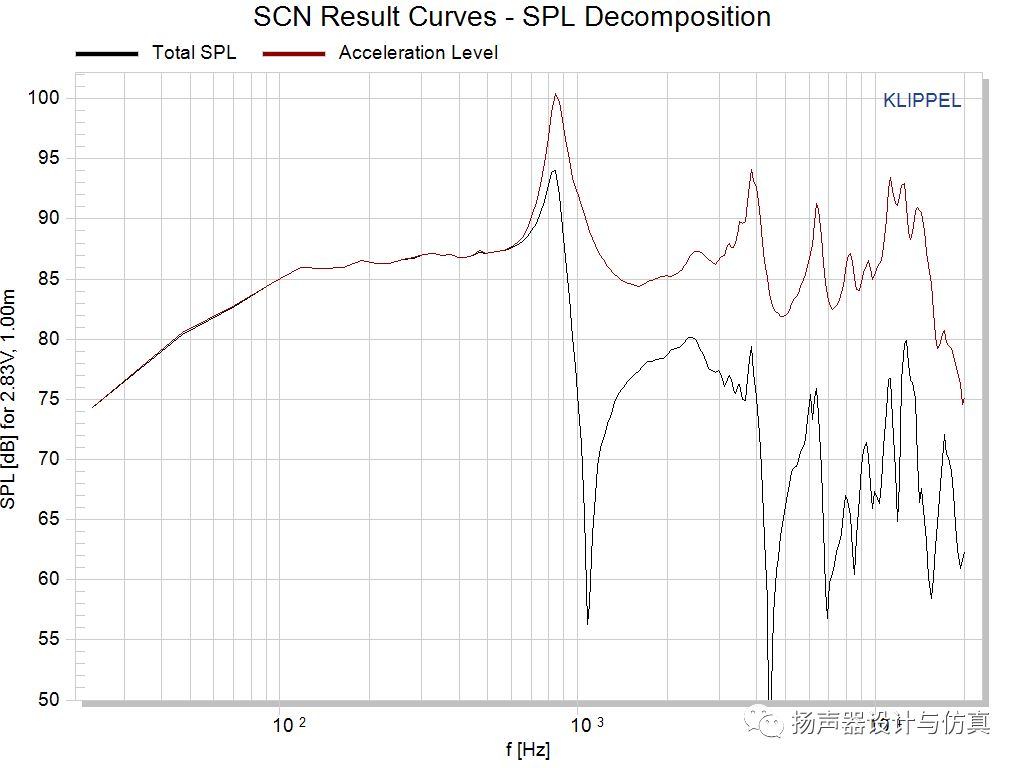

一款常見單元的Klippel Scanner計算得到的頻響曲線，AAL和Total SPL。

其Total SPL1k以后的谷位非常深，根本不像實際的產品。

另外以兩款環狀膜片壓縮高音為例進行說明。

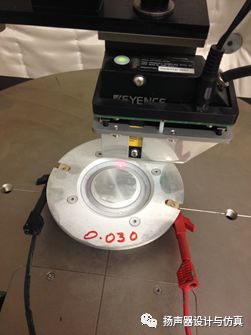

下面是測試方法圖示：

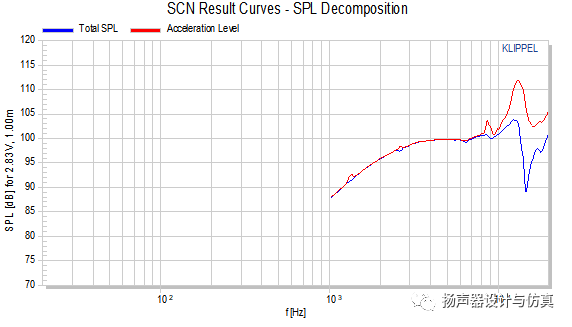

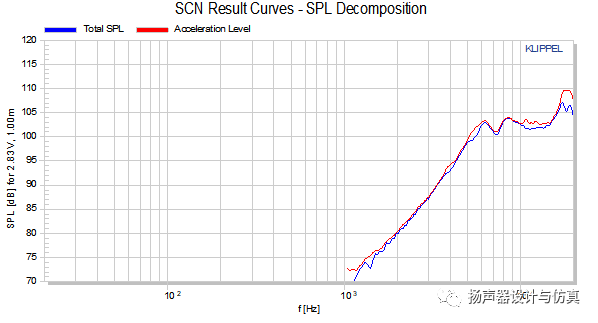

兩款不同壓縮高音，Klippel Scanner計算的頻響曲線如下：

其中藍色是Total SPL頻響，紅色是Scanner計算AAL頻響。

頻響曲線差異分析

和產品實測的頻響曲線對比來看，計算和實測頻響曲線存在一定差異。

首先，從測試方法來說

• 半透明材料的反射率是一個問題。

• 高頻段計算需要更密集的取點。


另外更重要的，從原理來考慮：

• 激光測試的膜片位移只是音圈運動方向的位移。垂直音圈方向的位移并不能被測量。因而其高頻段的實際結構振動與Scanner測試是存在一定差異的。

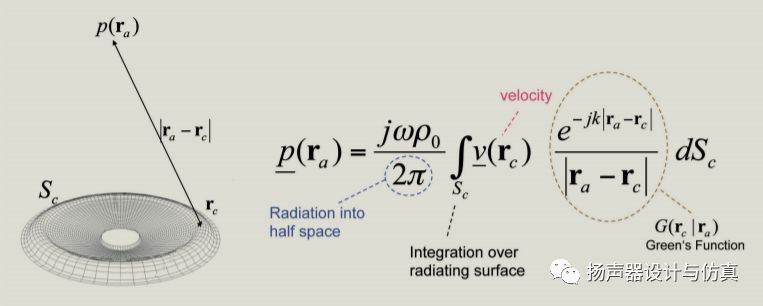

• 另外，從Scanner計算頻響的方式來說，是采用對每一點的聲壓貢獻進行瑞利積分得到的。這種積分方式，相對于考慮聲傳播過程的方式(比如利用有限元方法求解)，會存在一定差異，尤其是在高頻段，因?yàn)闆]有考慮聲波傳遞過程。當膜片較深時，差異會更大。所以深錐低音揚聲器的高頻計算和實測差異會比較大。

• 通過模擬Scanner使用的積分方法和聲學波動有限元兩種計算方式，可以復現以上現象。

03

—
