生產中一般認為厚度小于6 mm的鈦合金板材為薄板，其通常采用冷軋或熱軋工藝制造而成。鈦合金薄板被大量用于艦船結構件的制造中，其質量要求高，不允許存在裂紋、起皮、氧化皮、壓折、分層等缺陷。

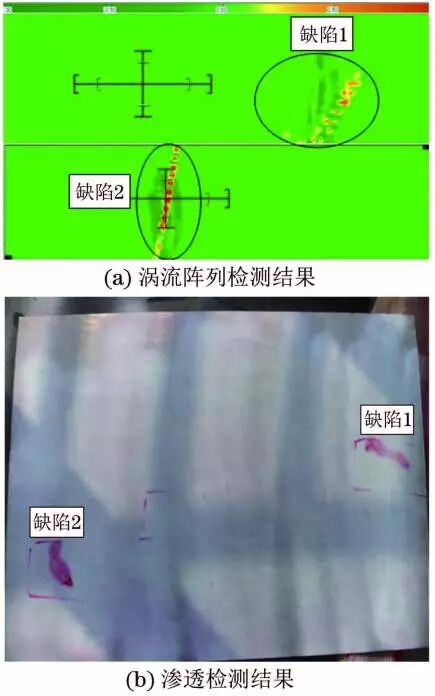

對其缺陷目前常采用目視法和滲透法檢測，但這兩種方法在應用中均存在弊端。目視檢測容易受操作人員經驗影響，難以發現微小缺陷；

而滲透檢測過程繁瑣，不利于環保，且二者均屬于表面缺陷檢測方法，無法檢測內部缺陷，極易留下安全隱患，如板材在卷制、壓制、焊接成型時出現表面開裂、甚至斷裂等問題。

渦流檢測適用于鈦及鈦合金材料，能夠檢測表面及近表面缺陷，傳統的軸繞式線圈能夠快速檢測小直徑薄壁管材，但檢測大面積或復雜形狀構件較為困難。

隨著傳感器技術與計算機技術的發展，最大集成線圈數量超過100個的渦流陣列技術開始取代傳統渦流檢測方法，在換熱器、汽輪機檢測領域發揮出獨特的優勢，檢測效率提升了數十倍。所以本文介紹最新的渦流陣列檢測，希望讀者有所收獲。

渦流陣列（Eddy Current Array，ECA）檢測技術實際上并非是簡單的由單通道向多通道的升級，而是在多種激勵-接收形式的基礎上結合數據融合技術與成像技術實現結果可視化的新型檢測技術。

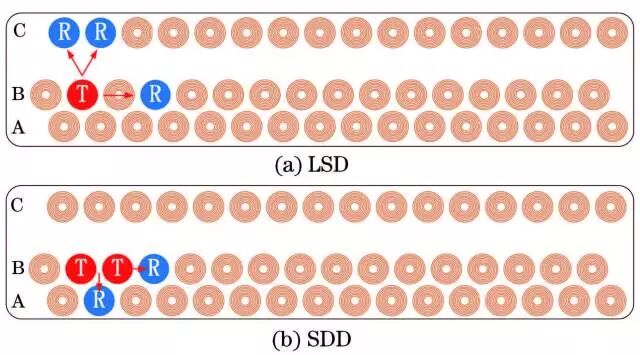

渦流陣列線圈激勵-接收方式示意圖

絕對式線圈的自激勵-接收方式的抗干擾能力較弱，渦流陣列中一般不采用這種工作方式。

上圖為加拿大某公司渦流陣列檢測設備中最為常見的兩種激勵(T)-接收(R)方式的示意，傳感器中線圈排布為A、B、C三行，各行空間位置不同。

長單激勵(LSD)為單個線圈激勵，多個線圈接收，接收線圈與激勵線圈的間距較大，特別適用于表面大缺陷檢測，并且受提離的影響較小；短雙激勵(SDD)為雙線圈激勵，雙線圈接收，小缺陷檢測靈敏度高，但在相同數量線圈下的通道數較少；實際檢測時，可根據檢測條件選擇不同的工作方式。

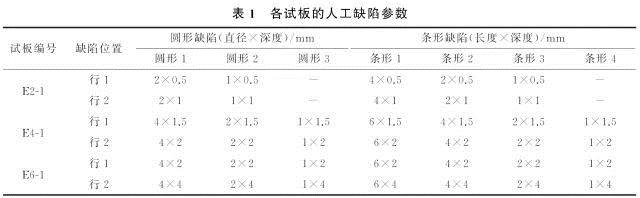

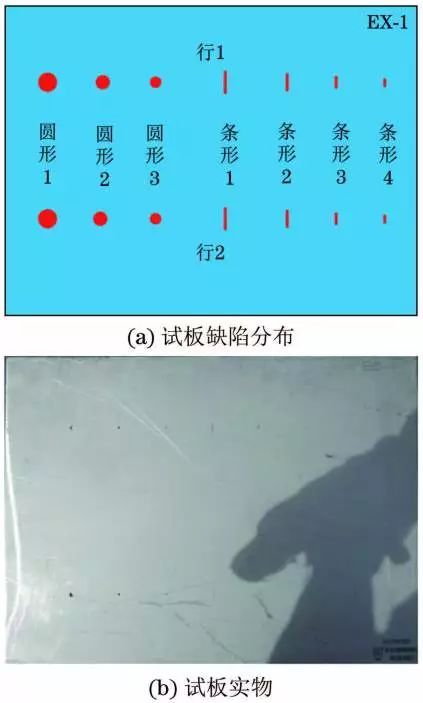

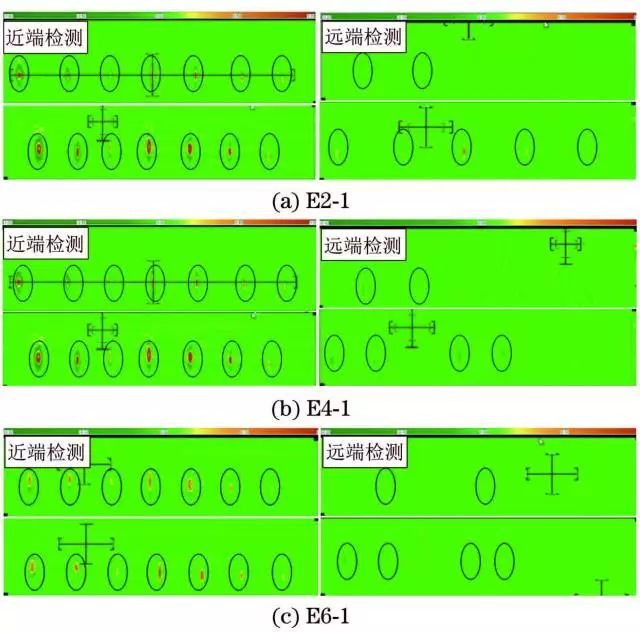

1 人工缺陷試板

2.1 設備校準

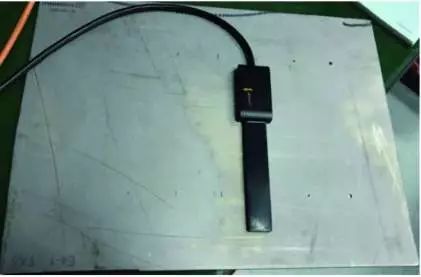

渦流陣列設備校準包括提離校準和平衡校準。提離高度發生變化時，渦流陣列信號拾取線圈的阻抗變化很大，會產生影響缺陷信號識別的干擾信號，而采用柔性探頭能夠保證各個通道與試板表面的均勻接觸，消除提離干擾。該型渦流陣列設備自帶平衡校準功能，檢測前按照設備的校準流程要求進行平衡校準。

2.2 激勵電壓

渦流陣列探頭激勵電壓可調，電壓越高檢測線圈的感應電動勢也就越高，但由于線圈集成在柔性基材上，較為脆弱，采用過大的電壓激勵很容易影響使用壽命，試驗統一采用5 V的激勵電壓。

2.3 激勵頻率

根據渦流檢測理論，頻率越高，趨膚效應越強，表面缺陷的檢測靈敏度也就越高，但近表面缺陷檢測的靈敏度會下降。采用不同的激勵頻率對E4-1試板中的行1缺陷進行檢測，下圖為缺陷感應信號電壓幅值與頻率的關系曲線，可知隨著激勵頻率的增大，圓形缺陷信號幅值增大很快，條形缺陷信號幅值增大并不明顯。考慮到信噪比及近表面缺陷檢測，試驗激勵頻率定為300 kHz。

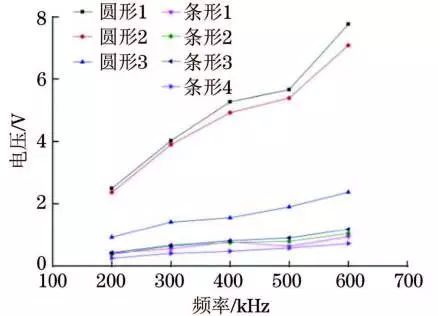

缺陷感應信號幅值與激勵頻率關系曲線
