應力奇異點

應力奇異點基本上出現在應力理論上“無限大”的地方，比如常見的集中載荷區域。當把載荷作用于一個點（沒有面積）時，應力無限大（力除以零面積）。當然還有其他的例子，比如：

• 邊界條件應用到一個點（點支撐）

• “內部”的尖銳角

• 銳角觸點

注意此處并不是指應力集中：具有一個“有限大小的解”，在應力集中問題中，細化網格后總會得到一個收斂的結果。而壓力奇異點，其是“應力集中的卑鄙且丑陋的姐妹”。不管你的網格多么精細，總會存在越來越高的應力！

應力奇異點如何求解

在尖銳的角問題中，很難解釋這個問題。在此將使用一個集中載荷的實例加以解釋。

或許聽說過：FE單元不存在！單元或多或少的“描述”節點的連接方式（伴隨著方程式）。繪制單元是很方便，但實際上，求解器將節點看作連接在一起。想象一下：網格由被彈簧連接的節點組成！

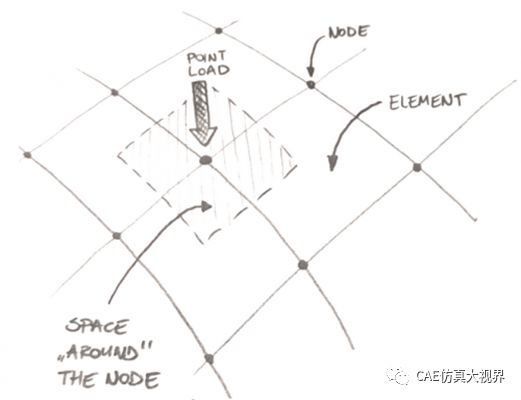

在這里這很重要!因為，當您將負載應用到一個節點時，您實際上并沒有加載一個“點”。相反，您在該節點周圍加載了“空間”。由于您的模型中有節點和空間，因此結果將有點棘手。您看到的將會或多或少的是分配到最近節點值的平均值。簡單地說，您正在加載一個節點以及共享這個節點的每個單元的中的一“部分”。

現在事情變得簡單了。如果單元是“大”，則”分配”到節點的區域也相當大。你應有一個力除以這個“區域”在后處理中顯示的壓力。畢竟，你會經常在實際中看到一個“無限大”的模型？

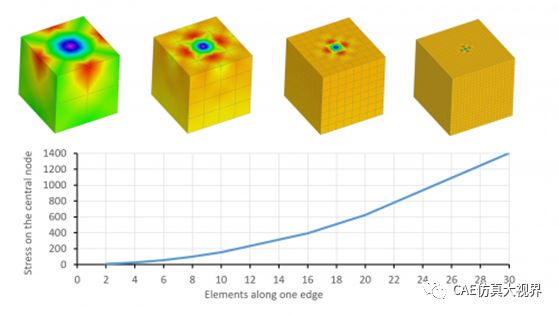

只有一個步驟來理解這個問題！如果令單元更小，則“分配”到加載節點的區域也將更小。由于力是恒定的，網格細化”分配”的面積減小，壓力越來越大。它將永遠不會收斂！網格越細化，壓力就越高！

有趣的事實：如果一個重量為60kg的女性站立在一個高跟鞋（0.5×0.5cm的面積）上，則應力是24MPa。足以粉碎混凝土表面（至少是中等和較弱的表面），據我們所知，這并不是真的發生！

常見的解決方案

• 忽略奇異點：最常見的一種方法，這是有一定道理的。Saint Venant的原則告訴我們，如果離奇異點的源頭“足夠遠”的話，你就是安全的。但對于這一點一直都有個疑問，究竟是什么原因?qū)е铝似娈慄c的存在?我認為，負載并不是在模型中“點”上的。它被應用到一個小的區域！這意味著它就在那里！應該預料到那個地區會有更高的壓力。當然，它們不會是無限大的，但這并不意味著你可以完全忽略它們！我認為這是一個常見的錯誤。人們只是忽略了奇異點附近的結果，而不去思考那里到底發生了什么。

• 添加區域：這是一個合理的選擇，但不能一直使用。如果有一個小區域的負荷，那么簡單地用這種方法對它進行建模，就解決了這個問題。問題當然存在于建模可能不是很“實用”。也可以為了支持做同樣的事情，但由于邊界條件的原因，它會變得有點棘手。

• 模型圓角：個人真的不喜歡這個方法。我認為這是對 “內部”尖銳問題的一個概括的回答。通常，答案是這樣的：“不可能做出一個完美的90度角。”總是有一個小圓角存在！”我完全明白這方法是正確的。然而，實際上，這完全是理想化的！如果您有一個10x10m的單元，您需要對它進行整體分析，那么添加一個0.1毫米的圓角（在那里有精確的網格！）并不是我想說的好的解決方案！當然，有些情況下，這是唯一的選擇，只是不要在默認情況下就這么做！

• 創建一個更小的獨立模型：在某些情況下這種方法是有意義的。如果你有一個大的模型，并且有一個細節你需要檢查，這時只需做一個小而精確的模型，并檢查這個細節。但要知道，通常情況下，要給這樣的切割單元分配合適的邊界條件是相當困難的。一定要非常小心！

使用非線性材料：這是一個很好的選擇。應力會受到屈服應力的限制，而你只會得到一些塑性應變。當然，在集中載荷作用下，這種應變可能非常高，但在許多情況下仍然是可接受的。很有可能這是一種“最廉價”的方法，但當然，這也是一種不能一直使用的方法。

注意事項

很容易看出這問題很復雜——這就是為什么有這么多方法的原因！毫無疑問，每一個都是有用處的，否則它們就不會出現在所有相關的文章中。

我想說的是，有一些特殊的情況需要特別注意。如果你想解決疲勞問題——應力奇異點會讓你頭暈！簡單地說，你不能忽視它（因為它對安全至關重要），你不會去使用屈服性能的（除非你想要檢查低循環疲勞，這可能不是目的）。

這通常意味著，當涉及到疲勞時，那些小的圓角和施加載荷的區域的建模確實會發生在復雜的模型中。同樣，值得一提的是，在許多情況下，創建一個單獨且更詳細的模型可能是個好主意。只是要小心邊界條件！

總結

• 應力奇異點是簡化建模的結果（這是完全合理的）。

• 制作更精確的模型可以解決這個問題（但是需要時間，有時候會很長！）

• 制作具有足夠細節的較小模型可能會有所幫助。在這種情況下，應注意邊界條件。

• 根據Saint Venant原則，距離奇異點處“足夠遠”的地方獲得的結果是可取的。

• 忽略應力奇異點的結果是一種常見的方法。遺憾的是，不應該這樣做，因為通常效果是真實存在的（他們只是被高估了）。完全忽略該區域的結果是有風險的！

• 通常使用非線性材料意味著在奇異區域材料的屈服應力。這解決了“無限應力”問題。然而，這些區域的塑性應變可能很高，應該加以檢查！
