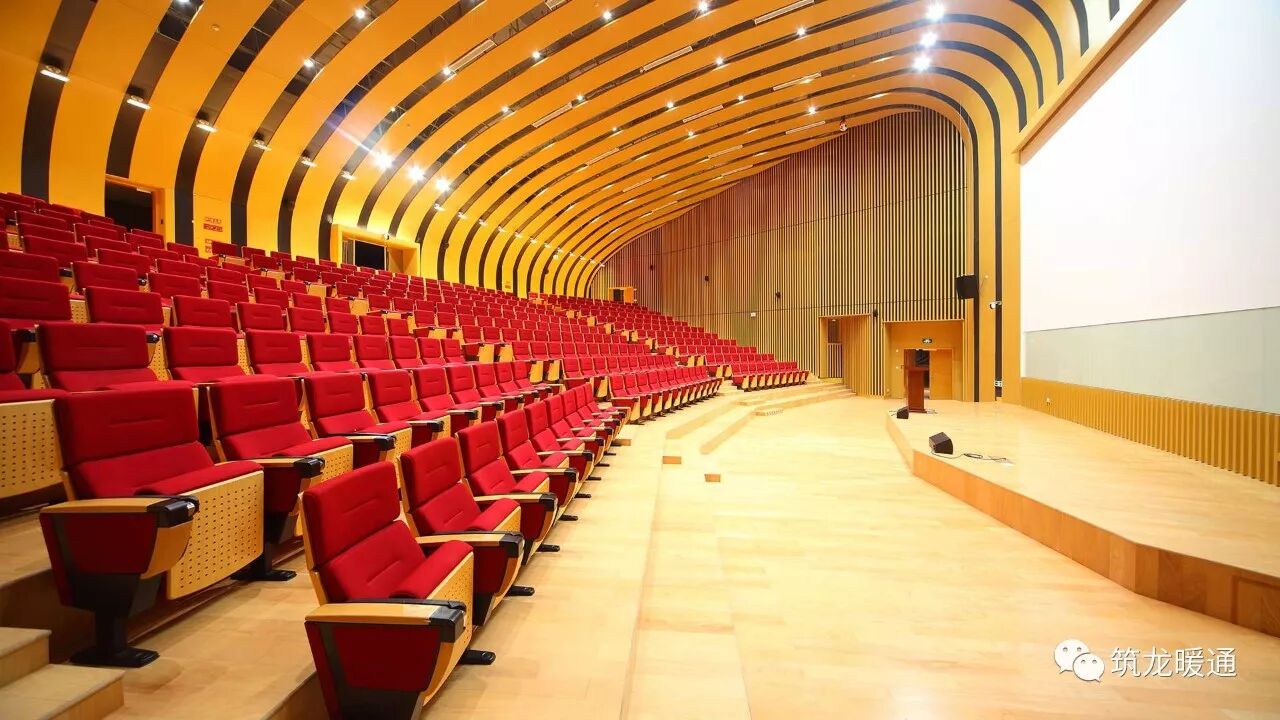

1.3報告廳（暖通設計）

本工程建筑面積為1558㎡，高度11.2m，為一個容納900座位的報告廳。采暖系統為上行下給雙管系統，部分同程部分異程，散熱器全部加罩。

出現問題

投入使用后報告廳溫度只有10℃左右。

原因分析

（1）本工程為某政府機關的報告廳，屬間斷使用性質，而且為短時間停留，建筑物為高大空間，也無外廊，密封性能不佳。所以單靠散熱器采暖效果不易保證，如果平時經常維持室溫，耗能太大，不節能。如果平時關掉，到報告廳使用時又不能快速達到室溫。

（2）散熱器系統設計有同程、有異程，有的在一個支路上就同程異程兼有，造成先天水力不平衡，致使有不少散熱器發揮不了作用，即其中的流量大大少于設計流量。

解決辦法

（1）增設熱風加值班散熱器采暖系統。

（2）優化采暖系統設計。

（3）在夏季送冷風的空調系統上，加裝空氣加熱器。使在冬季能送熱風，即可滿足使用要求。

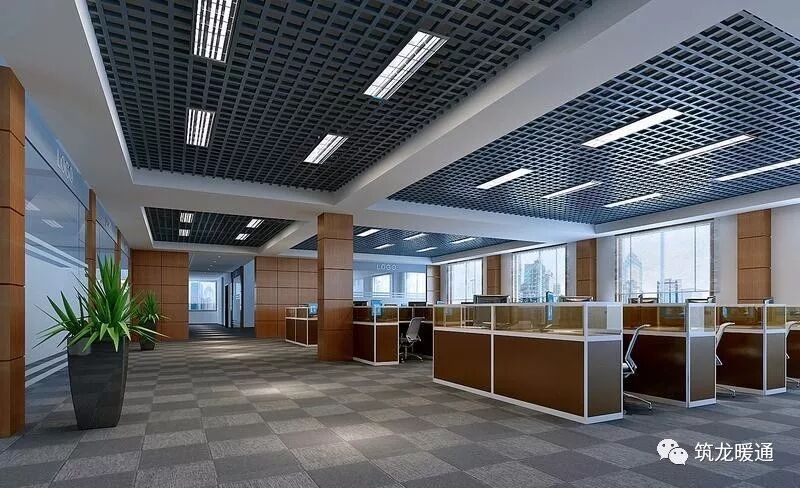

1.4辦公樓（暖通設計）

  某辦公樓二層樓，雙管系統，干管均走在一層吊頂內。鑄鐵散熱器，干管上下連接散熱器。

出現問題

二層的散熱器都熱，一層的散熱器大部分不熱。

原因分析

設計時未考慮重力壓頭的影響，所以一層二層的支管管徑一樣。二層散熱器的重力水頭與機械循環壓頭方向相反。故二層的散熱器循環水量增加，而一層的散熱器循環水量減小甚至不循環。

解決辦法

（1）當時因一層散熱器幾乎都不熱，拆了重新安裝，返工成本太大。只能采取應急和少返工的辦法。換了一臺容大的泵，水量揚程都選用較大，循環起來，一層的散熱器也熱了。當然二層散熱器就過熱了。這樣的改法，運行電耗增加，不節能，實質上是用大流量遮蓋了循環水量的分配不均，即系統的水利不平衡。

（2）類似的工程，采用了單管系統，結果一層二層散熱器都熱，效果很好。

出現問題

（1）上行下給式單管采暖系統，普遍存在上層過熱，下層不熱。一般溫差為2~3℃，多則6~8℃

（2）上行下給式雙管采暖系統，也存在上層過熱，下層室溫低的現象。

原因分析

單管系統上層熱下層不熱，原因很多，就常見的現象分析，在冷風滲透的計算時，未考慮建筑物的熱壓作用，下層算的比實際少，上層相反。另外在單管系統中，主要是計算散熱器時，未考慮管道散入房間的熱量，將房間的熱負荷全部作為散熱器的負荷，還有散熱器片數化整時總是往上進位。這樣上層（即順水流方向起始處）的散熱器和管道合在一起的散熱量大于房間熱負荷，而下層的散熱器的表面溫度則低于計算值。因為未考慮管道溫降且上層的散熱器越多，水溫降越大，使進入下層散熱器的水溫就越低。水溫低于計算值其散熱量當然就小于計算值。這幾乎是惡性循環，因此出現上層過熱下層冷的現象。

至于上行下給式雙管采暖系統，也存在上層過熱，下層室溫低的現象，主要是因為垂直失調。雙管系統上層下層重力水頭的差別很大，而設計時一般又不仔細計算。

解決辦法

未解決上行下給單管系統上熱下冷現象，在計算散熱器時，應扣除管道的散熱量后再計算出散熱器片數。如有尾數化整時，應按水流方向，上游舍去，下游進上。同時應計算熱媒的管道溫降，或做適當附加，即考慮到立管散熱的影響。如一根立管供暖的層數大于8層時，立管末端的散熱器面積應適當附加，最末1~2層附加15%，最末3~4層附加10%，最末5~6層附加5%。上幾層的立管上加跨越管，在跨越管上裝閥門（轉心門），或在供水支管上裝三通調節閥，是解決上下溫度不均的有效措施。而對雙管上行下給系統，是解決上下溫度不均的有效措施。而對雙管上行下給系統，首先在設計時應做水力平衡計算，特別要考慮重力水頭的影響。最好做下行上給雙管系統，這種系統的上下室溫差比較小。
