在前段時間用ABAQUS模擬沖擊中，看文獻中描述沖擊錘以及邊界支座多采用剛體模擬。上網搜索了一下，剛體模型一般用于接觸分析中，由于剛體運動是由一個積分點控制，相比變形體，計算成本會低一些。而ABAQUS中提供了2種剛體類型：離散剛體和解析剛體，二者有一些共同點也有不同點，下面將對比介紹一下。

1. 離散剛體與解析剛體都是通過一個參考點來控制剛體的運動，計算時只是在參考點上積分，而剛體的外形只是用于判斷接觸面。

2. 在Part或者Property模塊中，通過Tool---Reference Point來指定參考點；在Property模塊中，通過Special---Inertia來設置積分點上的質量或者轉動慣量；在Load中，邊界條件、荷載以及速度均施加在這個參考點上。

3. 二者均不需要賦予材料屬性和截面屬性。

1. 建模方面

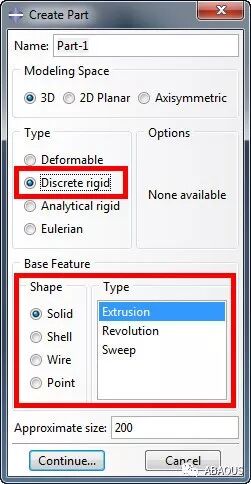

二者可創建的形狀有一定差異。離散剛體可創建的形狀與變形體一樣，能夠創建復雜一些的形狀。二維離散剛體可創建wire和point，三維離散剛體可創建solid、shell、wire和point。

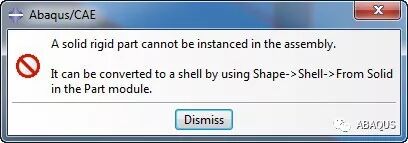

但需要注意，離散剛體中只有shell和wire類型才能設置為剛體單元類型，如果是solid類型，在Instance模塊將無法創建Instance，出現如下提示：

所以在創建solid的離散剛體后，需要通過在Part模塊中Shape---Shell---From Solid，將solid轉為shell類型。

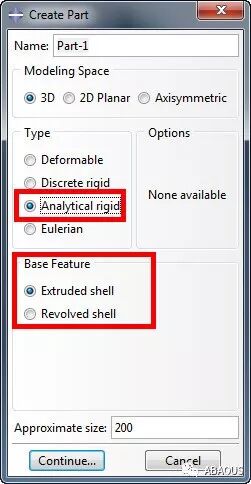

而解析剛體中，二維模型只能使用wire，三維模型只能用殼體的拉伸和旋轉。

2. 網格方面

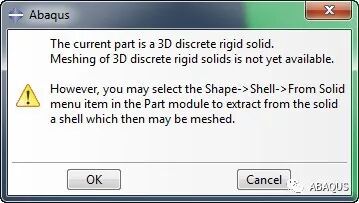

離散剛體需要?jiǎng)澐志W(wǎng)格，注意此時能劃分網格的離散剛體必須是shell或者wire類型，如果是solid是無法劃分網格的，出現如下提示：

這時需要將solid轉為shell，通過在Part模塊中Shape---Shell---From Solid，將solid轉為shell類型。

而解析剛體不需要?jiǎng)澐志W(wǎng)格。

3. 計算速度

一般在不考慮溫度的情況下，解析剛度的計算速度會比離散剛體快。

4. 結果提取

離散剛體可以提取出剛體接觸面的切向和法向的力和應力，以及參考點上的約束反力等計算量。

而解析剛體由于沒有劃分網格，只能得到參考點上的計算結果，接觸面的接觸力和接觸壓力只能從與解析剛體接觸的變形體區域獲得。

對于形狀復雜的剛體還是需要采用離散剛體建模，一般在文獻中看到的多采用這種。如果形狀簡單，可采用解析剛體。當采用解析剛體時，最好提前定義可提取接觸力的set或者surface，這樣方便后處理提取接觸力等計算結果。

采用這兩種剛體類型時，要在Property模塊中指定剛體的參考點和質量，如果需要還要添加轉動慣量。另外要注意邊界條件是施加在剛體的參考點上，而不是剛體本身。
