對于結構十分復雜的幾何模型，若能夠將幾何體分割成多個部分由多人分別進行網格劃分，生成網格后能夠對網格進行組裝，這恐怕是很多人夢寐以求的功能了。其實很多前處理軟件都具有此功能。今天要說的是如何在ICEM CFD中實現此功能。

為了簡單起見，這里用一個非常簡單的模型進行演示。當然復雜的模型的處理方式也是相同的。我們要處理的幾何模型如圖1所示。一個L型整體塊被切割成3份。分別導出為3個不同的幾何文件。按圖中標示的順序分別導出為1.x_t，2.x_t，3.x_t，當然其他的格式也無妨。但是最好是在同一個體上進行切割，否則網格組裝的過程中會存在定位的問題。同一個體上切割的幾何則不會存在幾何坐標定位的問題。

 圖1  原始幾何

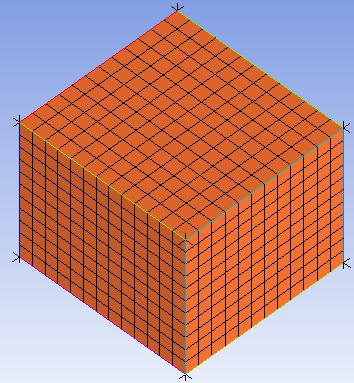

圖2 幾何1生成的網格

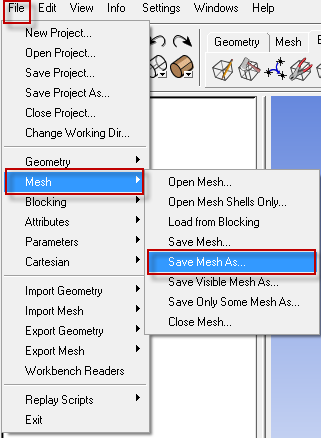

圖3 保存網格

1、將幾何1.x_t導入到ICEM CFD中進行網格劃分。注意千萬保證單位的一致，切記。

這里是一個長方體，網格劃分方法就不多說了。預覽網格如圖2所示。選擇菜單File > Mesh > Load From Blocking生成網格。

2、保存網格

選擇File > Mesh >Save Mesh As…，我們這里保存已生成的網格為1.uns，后面組裝的時候要用到此文件。

3、按照相同的步驟對模型2與模型3進行網格文件，同時保存網格文件為2.uns與3.uns

圖4 模型2的網格

圖5 模型3的網格

 4、網格組裝

先導入1.uns，點擊菜單File > Mesh >Open Mesh…，選擇第2步保存的網格文件1.uns，導入模型1的網格。

以同樣的菜單，選擇2.uns，會彈出對話框如圖6所示。注意此時選擇Merge，否則如果選擇Replace的話，則只會導入模型2的網格，將模型1的網格替換掉，這不是我們想要的。接下來我們以相同的步驟導入3.uns，同樣選擇Merge。導入后網格如圖7所示。



 圖6 對話框

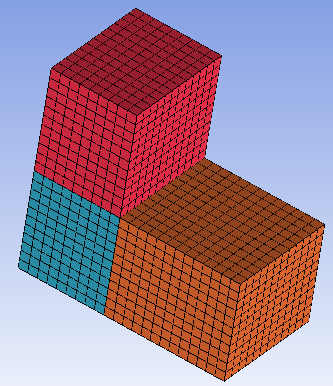

圖7 全部倒入后的模型

 5、導出網格

以常規方式導出網格。我們這里測試將網格導入至少fluent中。從圖8導入信息可以看到，完全沒有問題。



 圖8  Fluent中網格導入提示信息

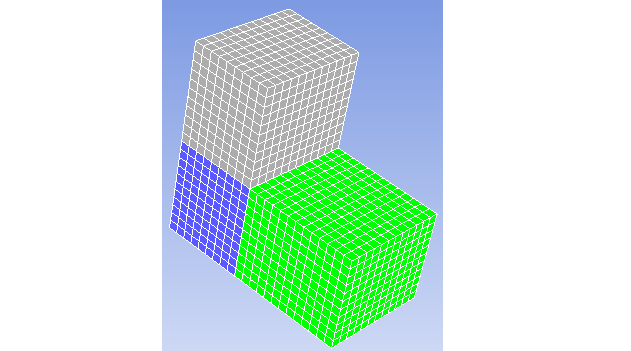

圖9 Fluent中顯示的網格

導入至FLUENT中的網格如圖9所示。在這里要提醒的是，為了在FLUENT中正常使用這些網格，需要在ICEM CFD中確定好邊界名稱、域名稱等相應的Part，可以以將網格單元添加至part的方式進行創建。

大功告成，就是這么簡單。其實能進行網格合并的軟件很多，比如TGrid，比如HyperMesh。這種方法主要是用在復雜模型上，可以將復雜模型分成多個部分，由多人獨自完成一部分。也算是并行工作的一種吧！
