COMSOL MULTIPHYSICS 5.3a版和揚聲器仿真相關的更新

2017年12月21日 10:12
瀏覽：2275

01

—

                                                 Comsol 5.3a


COMSOL MULTIPHYSICS最近12月份剛剛發布了5.3a版，談談和揚聲器仿真相關的更新。

總感覺Comsol最近這些年每一個版本的更新都能給我不少驚喜。好多是期盼已久的新功能。下面一個個來說。


02

—

電磁場更新

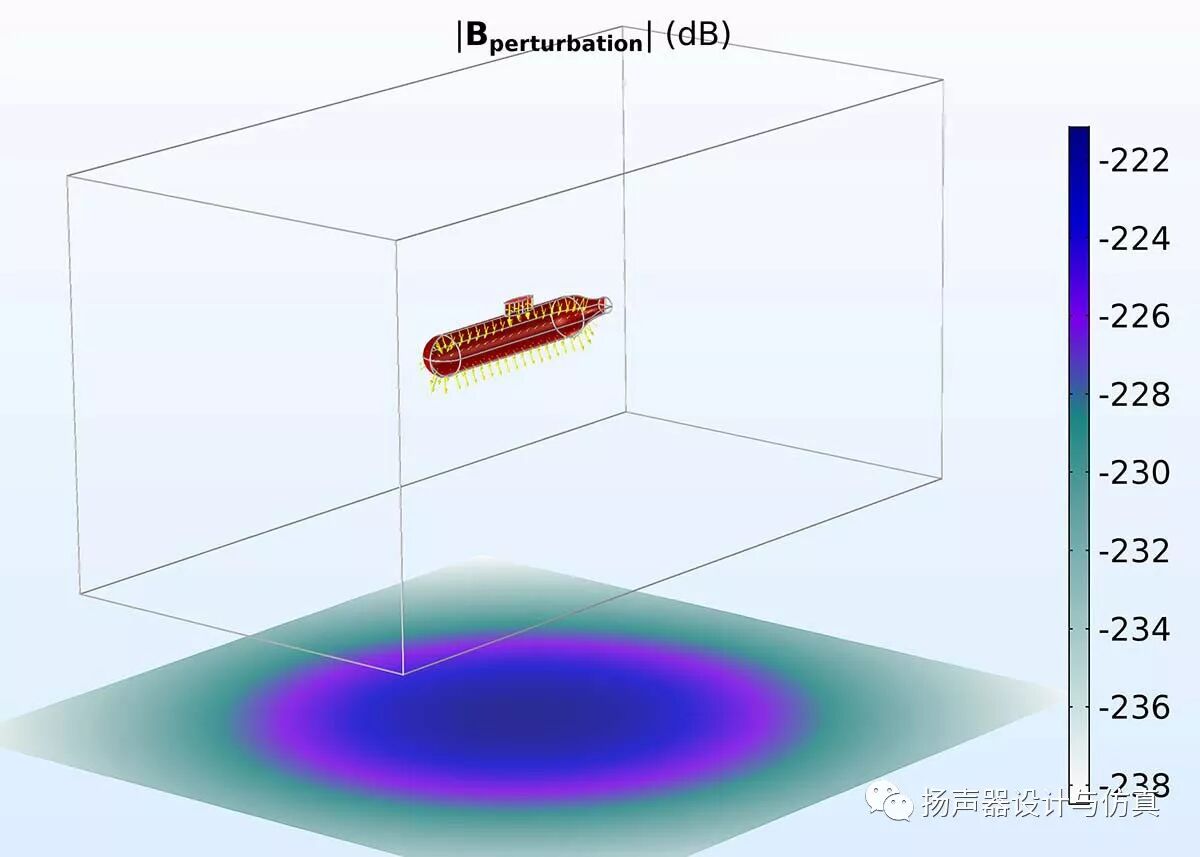

  • 用于磁場分析的混合邊界元-有限元法 (BEM-FEM)

混合 FEM-BEM 模型可基于 FEM 方法模擬非線性各向異性磁材料，并使用磁場，無電流，邊界元 接口來模擬周圍空間。

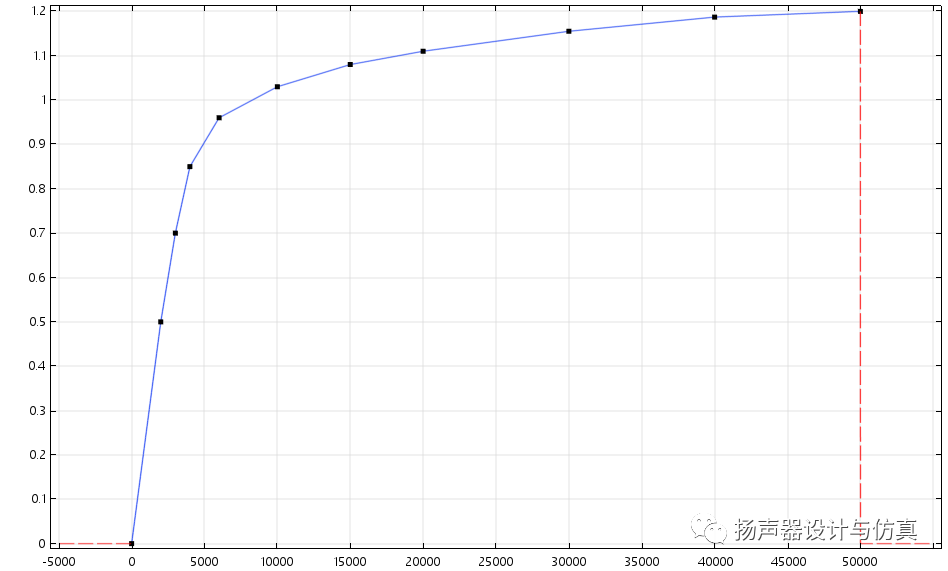

  • 非線性永磁鐵定義

我很早在文章和群里都吐槽過，終于增加這個功能了。

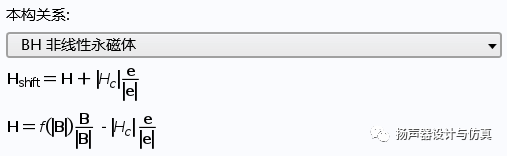

非線性磁鐵仿真參數定義






03

—


結構力學更新

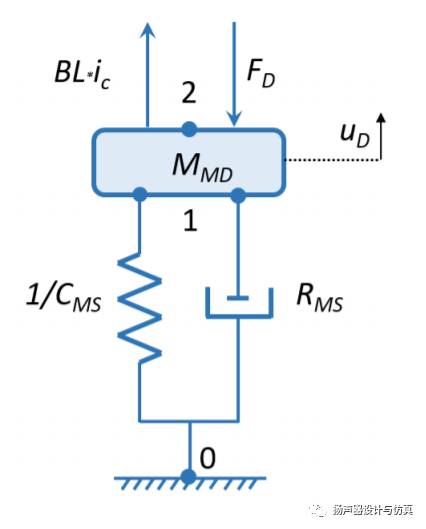

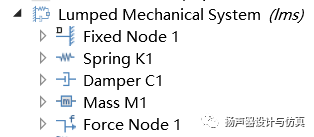

  • 集總機械系統

    通過集總參數模擬來表示電子和機械揚聲器分量的特性，其中使用 Thiele-Small 參數（小信號參數）作為集總模型的輸入。移動質量、懸掛系統的柔性和機械損耗等機械揚聲器分量可以通過集總機械系統接口進行建模。





04

—


聲場更新

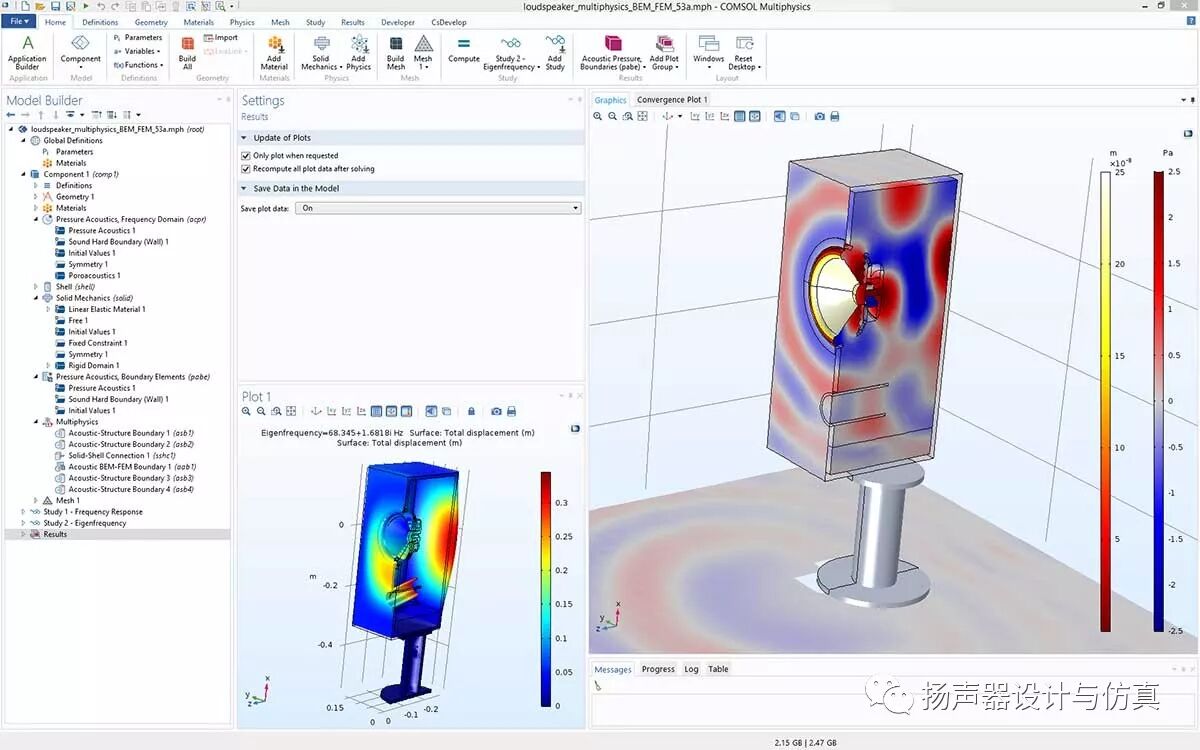

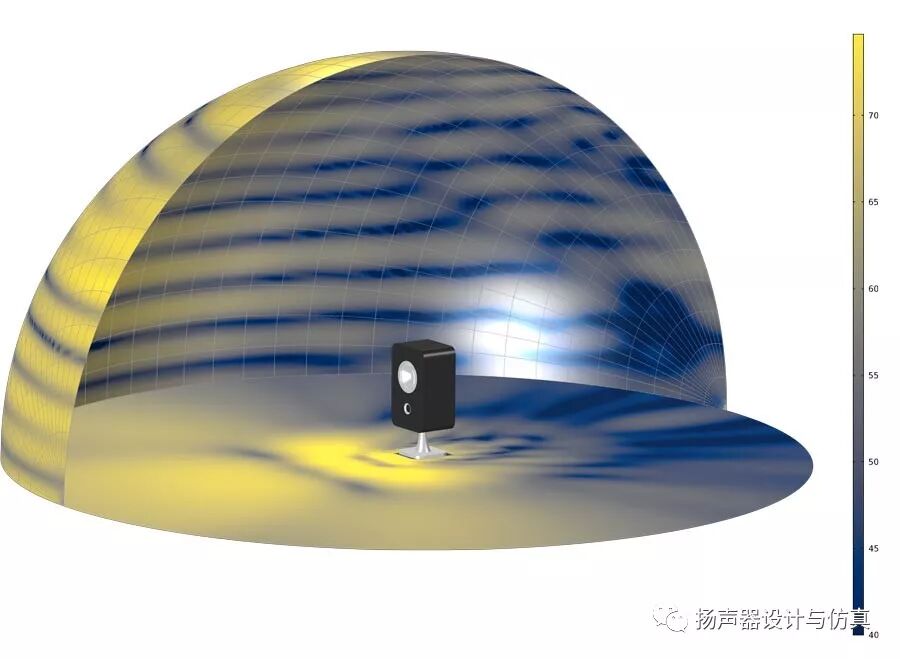

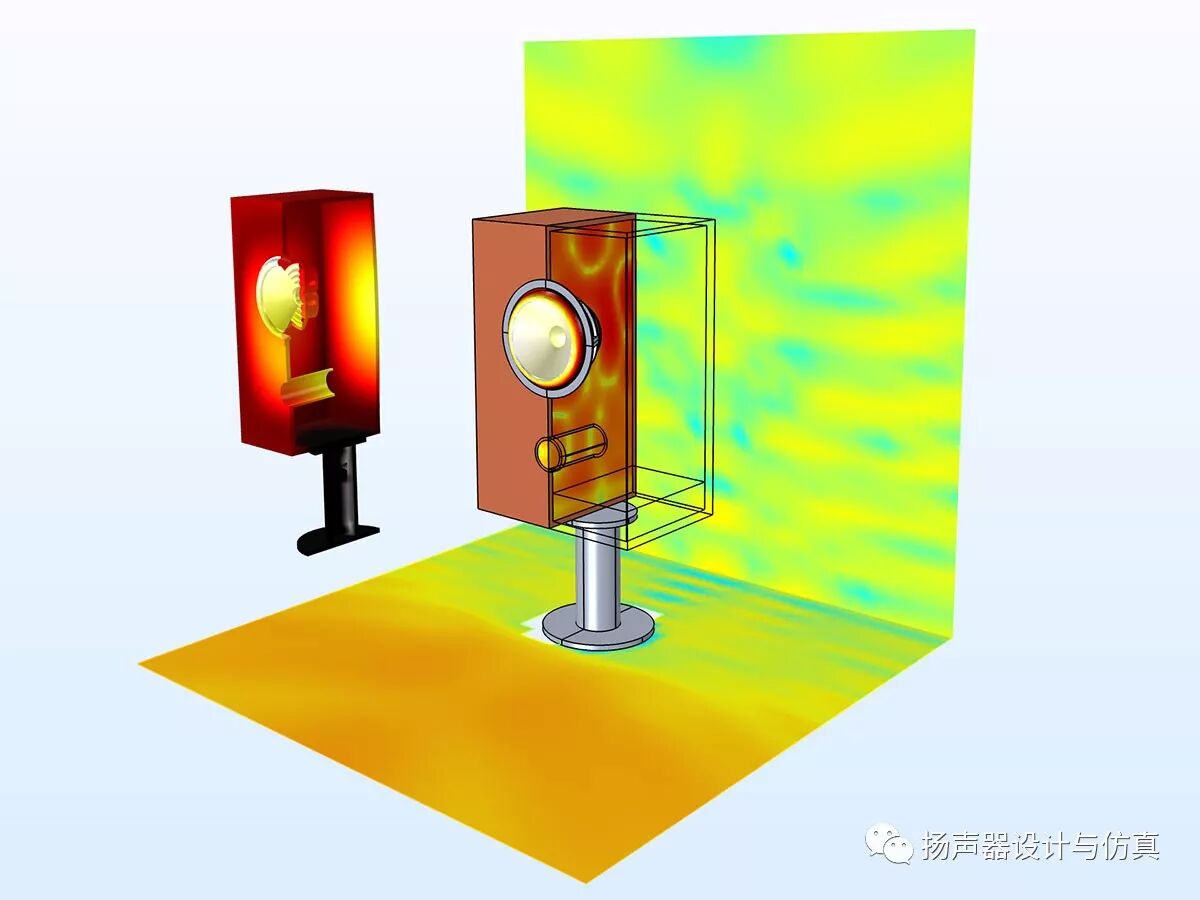

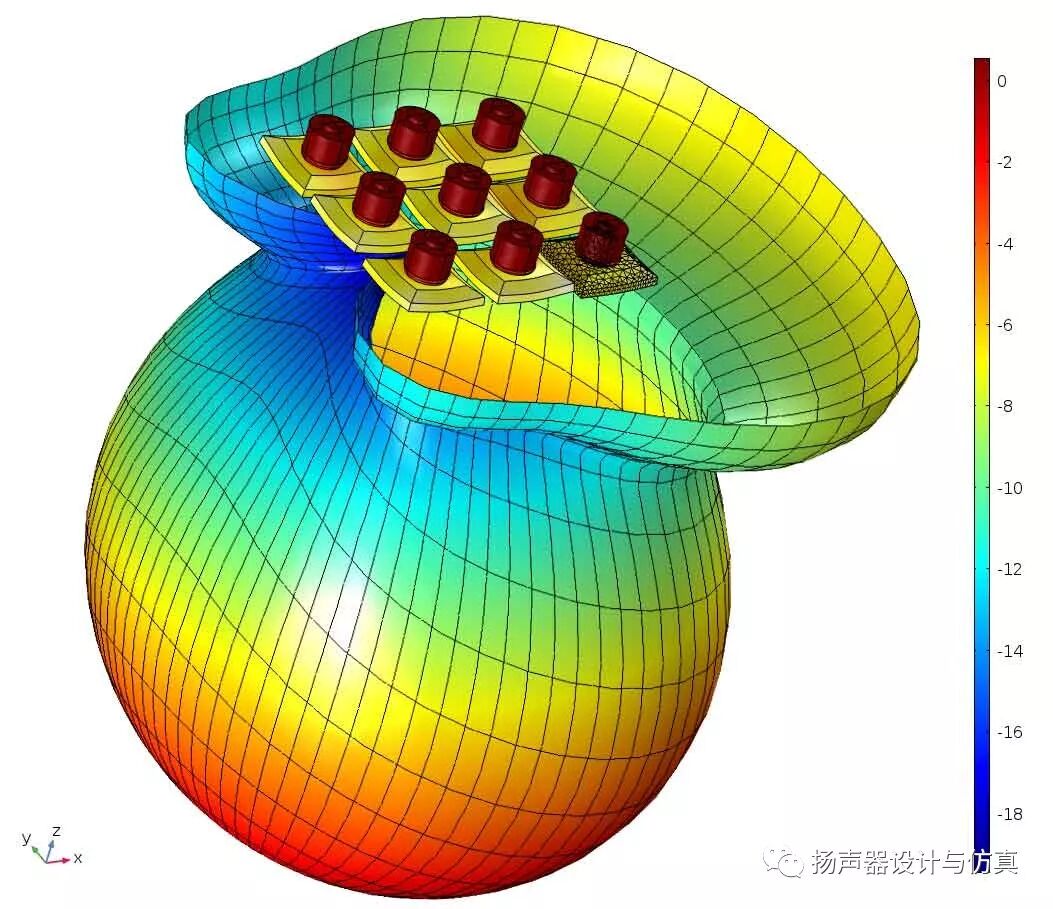

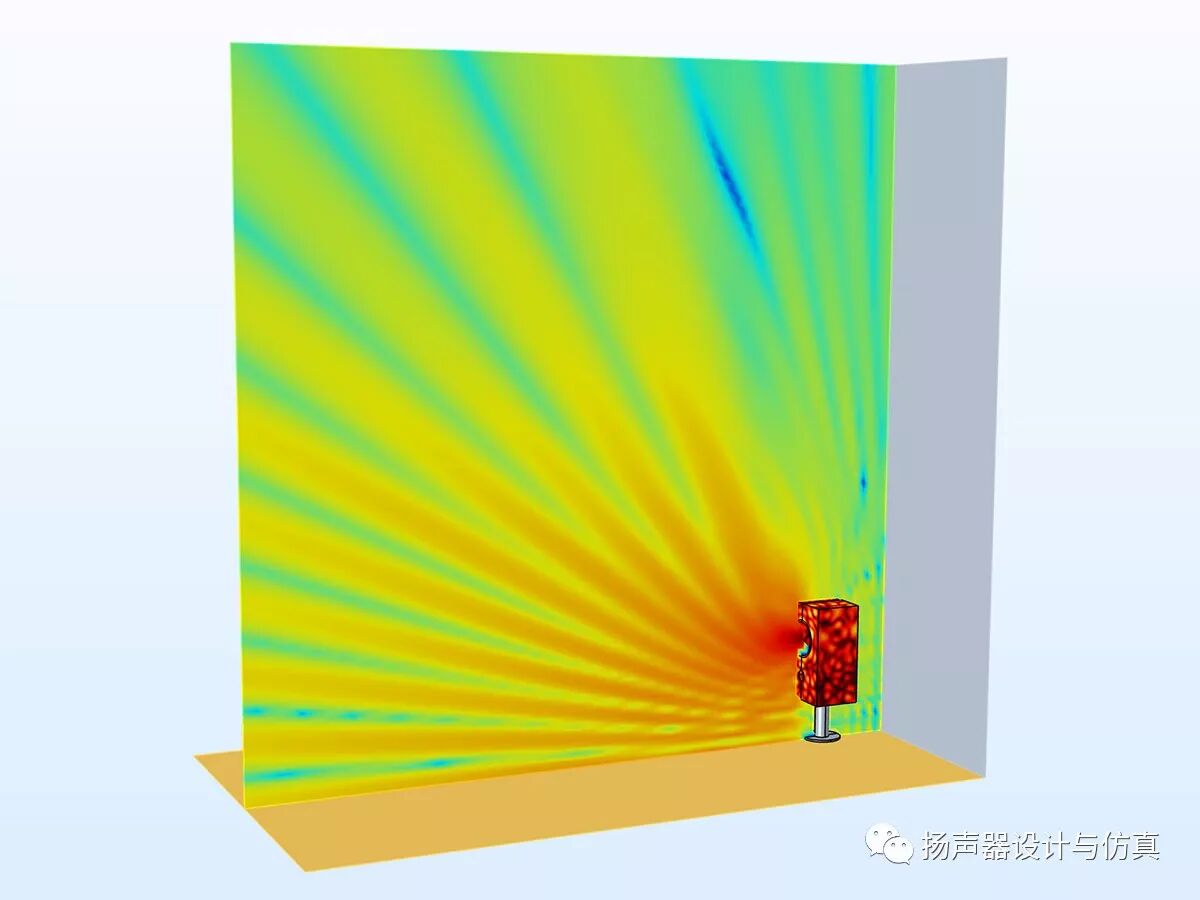

  • 用于聲學和聲-結構相互作用的混合邊界元-有限元法 (BEM-FEM)

可以將邊界元接口與基于有限元法 (FEM) 的物理場接口無縫耦合，例如通過聲-結構邊界 多物理場耦合與振動結構相互耦合，以及通過新的“聲學 BEM-FEM 邊界”多物理場耦合與 FEM 聲學域相結合。






采用這種混合方法，可以根據建模需要，采取最適合的 FEM 或 BEM 方法。例如，振動結構的內部域可以用 FEM 建模，由此可使用更通用的材料屬性，而外部域則用 BEM 建模，由于它更適合對較大的域或無限域建模。

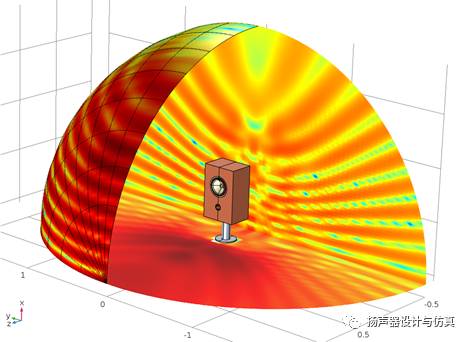

使用 BEM 時，只需對與相關建模域相鄰的表面進行網格剖分。這樣做可以顯著減少對大體積進行網格剖分的需求，因此，基于 BEM 的接口尤其適用于模擬包含復雜 CAD 幾何的輻射和散射問題。
