為了緩解中國銅資源緊缺問題，同時降低生產成本，采用鋁/銅異種金屬?gòu)?fù)合結構實現鋁部分代替銅不僅可以滿足使用需求，還具有一定經濟性. 鋁/銅異種金屬?gòu)V泛采用焊接方法進行連接，現階段主要采用熔化焊、釬焊、壓力焊等方法. 由于鋁與銅物理、化學性質差異較大并且冶金相容性差，采用熔化焊方法難以實現鋁/銅異種金屬的可靠連接. 壓力焊和釬焊方法對接頭的結構尺寸有限制，而且生產效率相對降低. 近年來，熔釬焊方法成為異種難焊金屬連接領域的研究熱點，有望突破傳統方法在結構適應性、接頭質量等方面的不足.

熔釬焊利用異種金屬熔點差異大的特點，在低熔點材料側形成熔化焊接頭，而在高熔點材料側形成釬焊接頭，焊接過程可以添加或者不添加填充材料. 北京工業大學激光工程研究院的董鵬等人采用激光深熔釬焊的方法對厚度為3 mm的1060鋁合金和T2紫銅進行對接，所得鋁/銅異種金屬焊縫內晶粒較為細小，但焊縫內含有脆硬的Cu3Al2和CuAl2金屬間化合物，接頭的抗拉強度可以達到鋁合金母材的94%. 盧森堡大學的Solchenbach等人通過控制熱輸入同時令光斑環形擺動實現了鋁/銅異種金屬的激光熔釬焊搭接，在鋁/銅界面處形成了厚度均勻的金屬間化合物層.

文中采用TIG電弧作為熱源，對鋁/黃銅異種金屬進行填絲熔釬焊搭接，并對接頭的微觀組織和力學性能進行研究.

1 焊接試驗與工藝參數

試驗材料為5052-H32鋁合金和H62-Y2黃銅，其化學成分及力學性能分別如表1、表2所示，尺寸分別為200 mm×75 mm×2 mm和200 mm×75 mm×1 mm. 填充材料選用Al-12%Si藥芯焊絲，焊前先用鋼絲刷除去試件表面氧化膜，然后再用丙酮洗除打碎的氧化膜殘?jiān)霸嚰砻娴挠臀? TIG填絲熔釬焊搭接過程如圖1所示，采用鋁板在上、黃銅板在下，搭接寬度為10 mm，令焊搶與板面成90°并偏向銅母材側1 mm，鎢極高度為5 mm，采用純氬氣保護. 焊接工藝參數為：焊接速度為2 mm/s、送絲速度為0.8 m/min，焊接電流為90～130 A.

表1 5052鋁合金化學成分(質量分?jǐn)?shù)，%)及力學性能

SiMg雜質Al抗拉強度Rm/MPa斷后伸長率A(%)0．172．48≤0．5余量23012～20

表2 H62黃銅化學成分(質量分?jǐn)?shù),%)及力學性能

CuFe雜質Zn抗拉強度Rm/MPa斷后伸長率A(%)60～630．15≤0．5余量31515

圖1 鋁/黃銅TIG熔釬焊搭接示意圖

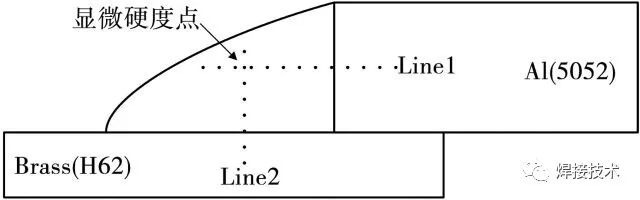

沿垂直于焊接方向截取試樣，對樣品進行標準的金相樣品制備，使用凱勒試劑(3 mL HNO3，6 mL HCl，6 mL HF，150 mL H2O)腐蝕1～2 s. 采用GX51金相顯微鏡(Optical microscopy， OM)對接頭各個區域組織進行觀察，再利用TESCAN VEGA3掃描電子顯微鏡(scanning electron microscopy， SEM)分析界面層組織并通過能譜(energy disperse spectroscopy，EDS)分析界面物相. 利用HV-1000DT顯微硬度計對接頭橫截面進行顯微硬度分析，圖2為顯微硬度測試示意圖，line1，line2為水平和垂直方向硬度測試位置線. 硬度測試試驗力為1.96 N，保持時間10 s，測試點間距為0.2 mm. 沿垂直于焊接方向制取長度為150 mm，寬度為10 mm的拉伸試樣，焊縫居于試樣中部. 在室溫下進行拉伸試驗，拉伸速率為3 mm/min，拉伸數據采用3個拉伸試樣的平均值.

圖2 顯微硬度分析位置示意圖

2 接頭成形與微觀組織

圖3 不同焊接電流下所得接頭宏觀形貌

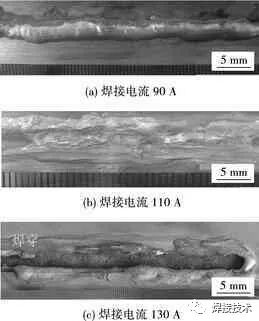

圖3為不同焊接電流下所得接頭表面形貌. 當焊接電流為90 A時(圖3a)，由于焊接熱輸入不足導致焊絲及鋁母材熔化后在黃銅母材表面的潤濕性較差，很難形成完整的接頭. 焊接電流為110 A所得焊接接頭宏觀形貌如圖3b所示，熔化的焊絲及鋁母材在黃銅母材表面鋪展較好，但是局部區域不太均勻. 焊接電流為130 A時(圖3c)，由于熱輸入過大使得黃銅母材過量熔化導致焊穿，后續接頭組織分析主要針對焊接電流為110 A的接頭進行.

圖4 焊接電流為110 A接頭光學顯微組織

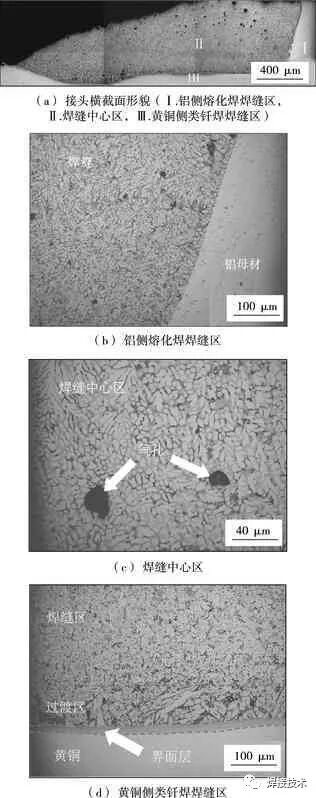

圖4是焊接電流為110 A時所得接頭各區光學微觀組織. 圖4a為接頭橫截面形貌，可看出接頭中存在尺寸大小不一的氣孔，這是由于高溫時氣體溶解于熔池金屬中，當凝固和相變時，氣體的溶解度突然下降而來不及逸出殘留在焊縫內部氣體. 從接頭橫截面形貌可以看出，熔釬焊接頭可以分為3個區域：鋁側熔化焊焊縫區、焊縫中心區、黃銅側類釬焊焊縫區. 鋁側熔化焊焊縫區微觀組織如圖4b所示，凝固過程中液態金屬首先在鋁熔合線位置形核并長大，最終在熔合線位置形成了柱狀晶. 但是由于鋁/黃銅導熱性能較好，冷卻速度較快，限制了柱狀晶的進一步長大，故所得柱狀晶尺寸相對較小. 焊縫中心區域如圖4c所示，主要由細小的樹枝晶組成. 黃銅側類釬焊焊縫區可以再細分為過渡區和界面層，如圖4d的所示. 過渡區中形成了塊狀及條狀組織，可能為鋁銅或鋅銅金屬間化合物. 焊接過程中，固態的黃銅母材會向液態的焊縫金屬中溶解，同時可能存在黃銅母材少量熔化進入焊縫中，因而主要的元素Al，Cu和Zn在界面附近可能形成金屬間化合物相.

采用掃描電鏡對界面層組織和物相進行分析. 圖5為焊接電流110 A時焊縫與黃銅母材界面層處SEM照片，界面層厚度大約為10 μm，主要由Al，Cu，Zn 3種元素組成，可以觀察到明顯的分層現象. 對圖5中A點進行EDS分析，分析結果如表3所示，根據A點處各元素含量可推測A點處相組成為AlCu相，由于元素溶解，Al/Cu元素含量不是嚴格的1∶1. 界面層分為Ⅰ，Ⅱ兩層. 根據表3中EDS分析結果可以推測得出界面層中Ⅰ層為Cu9Al4金屬間化合物層. 焊接過程中焊縫中高含量的Al原子向黃銅母材中擴散，最終形成了界面層中Cu9Al4金屬間化合物層，Xia等人[9]用Al-Si合金填充焊絲對鋁/銅異種金屬釬焊時，接頭中也出現了Cu9Al4相.

背散射照片中Ⅱ?qū)优c銅母材襯度較小，Cu和Zn原子比接近1∶1，推測為CuZn相. 焊縫金屬中Al元素含量較高，焊接過程中Al原子向銅母材中擴散，與銅母材中的Cu原子反應形成了鋁銅金屬間化合物，令界面層靠近黃銅母材一側Cu原子含量下降，故形成了CuZn相.

圖5 焊接電流為110 A接頭界面層SEM照片

表3 圖4中各位置能譜分析結果(質量分?jǐn)?shù)，%）

位置CuZnAlA38．458．0853．47B55．6915．1629．15C42．0054．033．97

3 接頭力學性能

3.1 顯微硬度

焊接電流分別為110 A時所得接頭顯微硬度如圖6所示. 圖6a為水平方向接頭硬度分布，可以看到鋁母材硬度較低，焊縫區域內由于存在網狀的Al-Si共晶，導致焊縫中心區域顯微硬度增大，焊縫中顯微硬度突降點為氣孔所在位置. 接頭垂直方向硬度分布如圖6b所示，黃銅母材硬度較低，界面層和過渡區中形成了金屬間化合物相因而其硬度高于焊縫中心區域，焊縫中氣孔處顯微硬度值變低.

3.2 拉伸性能

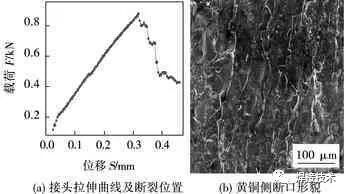

對焊接電流110 A所得接頭進行拉伸試驗，采用拉斷載荷對接頭的拉伸性能進行表征. 接頭拉伸曲線及斷裂位置如圖7a所示，拉伸載荷為875 N，拉伸試樣斷于黃銅側，表面白色物質為粘連的焊縫金屬，可以推測為過渡區或界面層位置. 由前面組織分析可知，接頭中黃銅側附近形成了金屬間化合物層，過渡區中形成長條狀和塊狀的金屬間化合物相. 由于金屬間化合物硬度較高且脆性大，易導致裂紋等缺陷的萌生因而拉伸時在此位置斷裂.

圖6 焊接電流為110 A接頭顯微硬度分布

利用掃描電子顯微鏡對斷口微觀特征進行分析研究，如圖7b所示. 可以看到斷口為解理斷裂，斷口表面較為平坦，存在明顯的解理臺階和河流花樣. 由于黃銅側過渡區或界面層有金屬間化合物相的形成，再加上較大的焊后殘余應力，易形成斷裂的裂紋源. 拉伸試驗過程中，在外加載荷的作用下，裂紋于此處萌生并隨持續加載而迅速擴展，最終導致解理斷裂.

圖7 拉伸斷口形貌及應力應變曲線
