現在游戲越來越火！電子競技越來越火！
外設產業越來越火！機械鍵盤越來越火！為什么？？？
手感好，敲起來就是不一樣！
帥啊，帥的深沉！


機械鍵盤什么都好，但有一個問題，重啊，太重了。

如果能減重，對于廠商和消費者都是福音。對于廠商可以降低成本，對于消費者，輕點拿著省力啊！

下面來看一位Simright上關于機械鍵盤的用戶故事：

“大家好，我叫徐珂靖，住在冰城，是個骨灰級工科男。當然，今天要介紹的主角依然不是我。

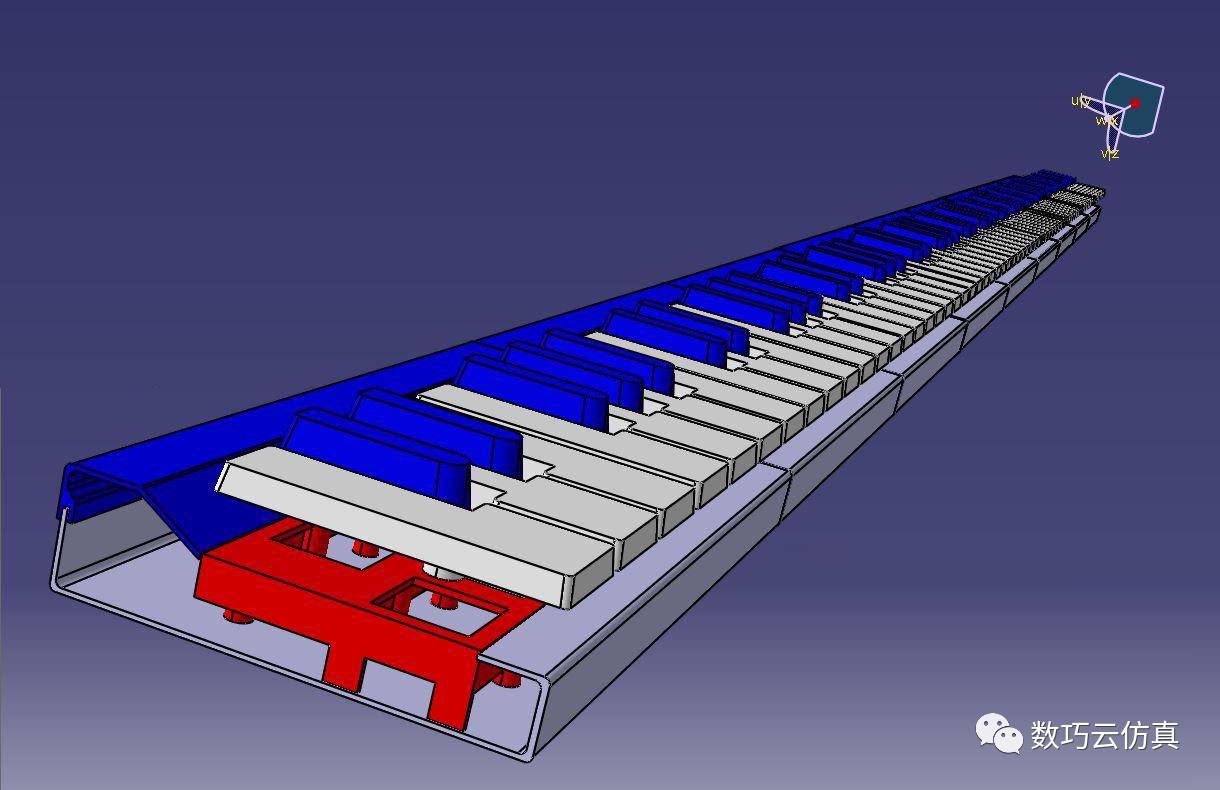

本人前段時間設計了一個MIDI鍵盤，使用機械鍵盤的軸體當開關，鍵盤的樣子如下圖所示。


圖 1 MIDI鍵盤設計圖

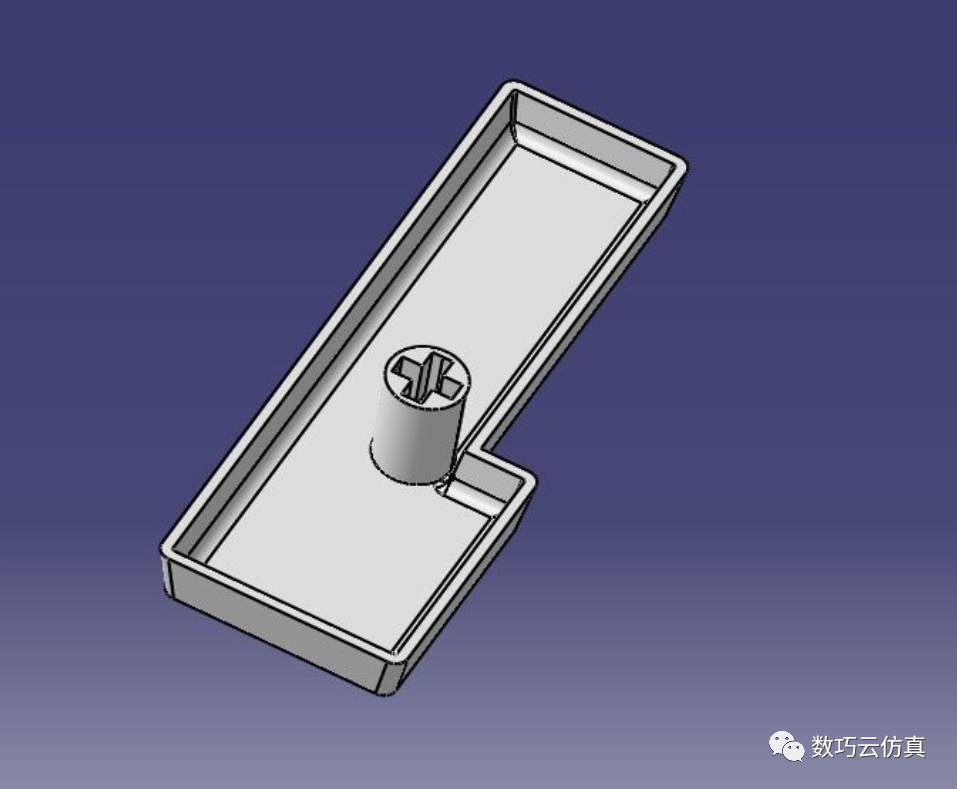

老徐是飛行器設計與工程專業科班出身的，出于飛行器設計師不摳掉幾克重量會死的強迫癥心態，這個鍵盤也是做了瘋狂的偷輕。以鍵帽為例，從斜上方看下去，它似乎擁有4毫米的厚度；然而，翻過來看，它并不是實心的，而是使用了0.8毫米的薄壁，側壁薄板充當了頂部薄板的加強筋，如下圖所示。

圖 2 鍵帽結構圖

但是，這個結構尺寸是老徐拍腦袋蒙出來的。機械鍵盤的黑軸的觸發壓力是80克。假設兩倍的壓力160克從鍵帽邊緣壓下去，會產生多大變形？另外會不會發生結構破壞？這個我們還不知道。下面，我們用Simright來計算一下。

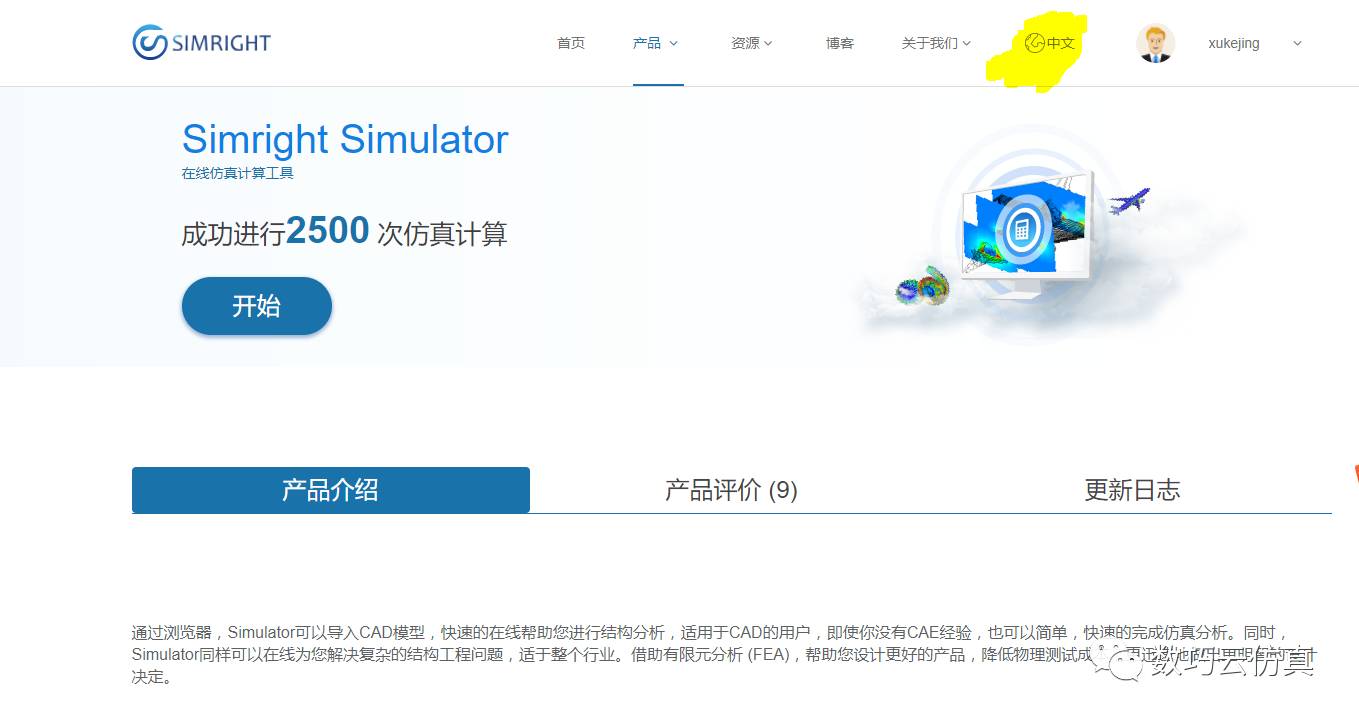

打開Simright（www.simright.com)的網站頁面 ，選擇產品里的simulator。我們驚奇的發現界面UI做了大幅度的美化和改進，現在已經支持中文了，切換語言的按鈕在圖中用黃色高亮標記。



圖 3 simulator進入界面

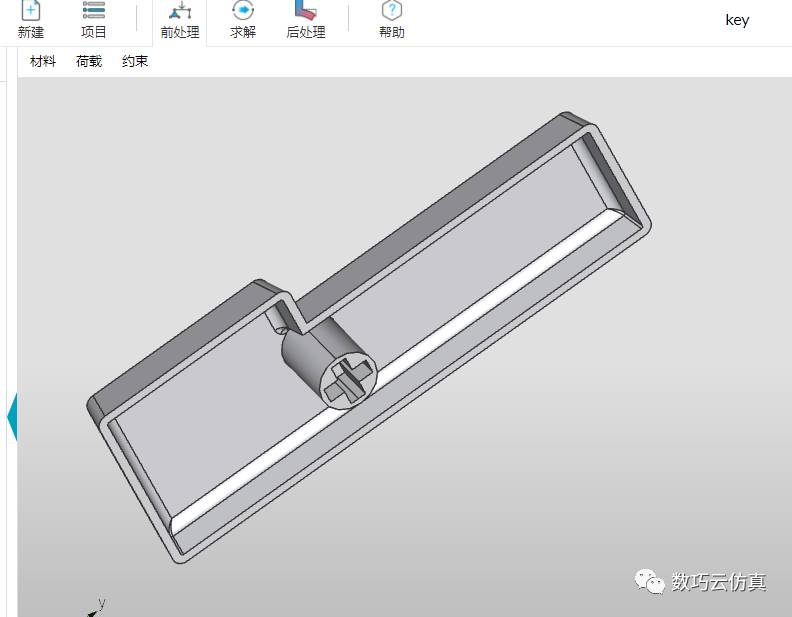

我們新建個項目，導入STP格式的模型文件，下圖導入成功，可以觀察一下模型。我們可以發現，界面的配色還是很漂亮的。



圖 4 正常導入STP格式模型

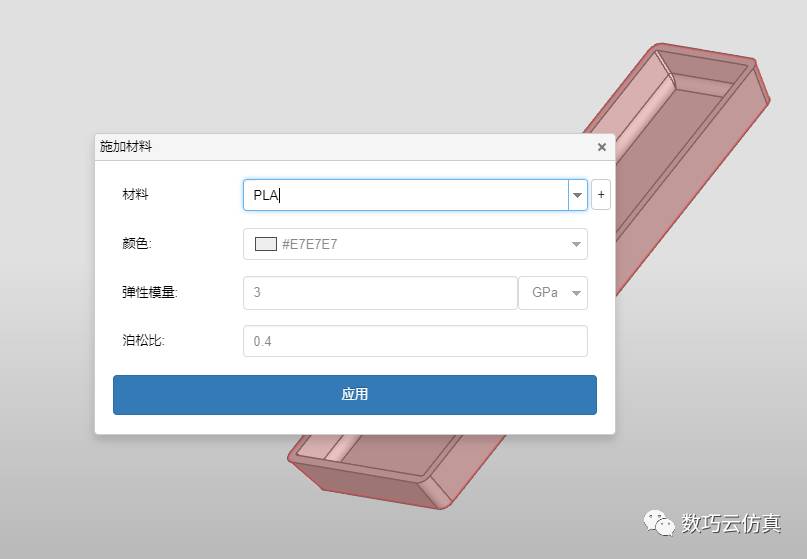

接著，設置材料。常見材料的參數在默認的材料列表里都有，我們選擇PLA材料，如下圖所示。

圖 5 設置PLA材料

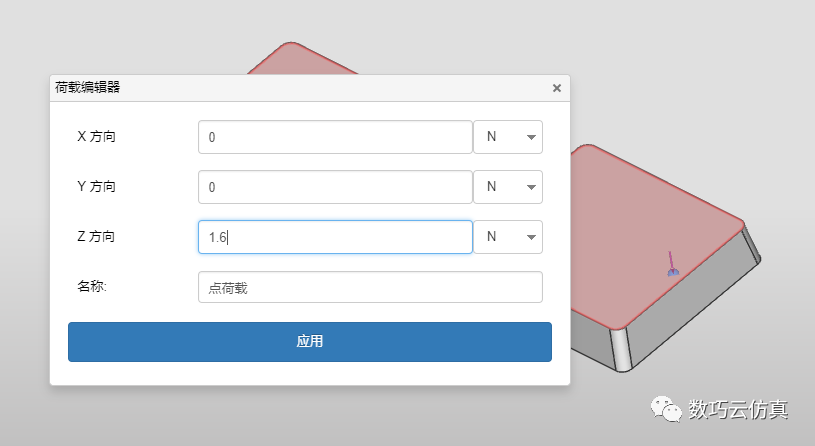

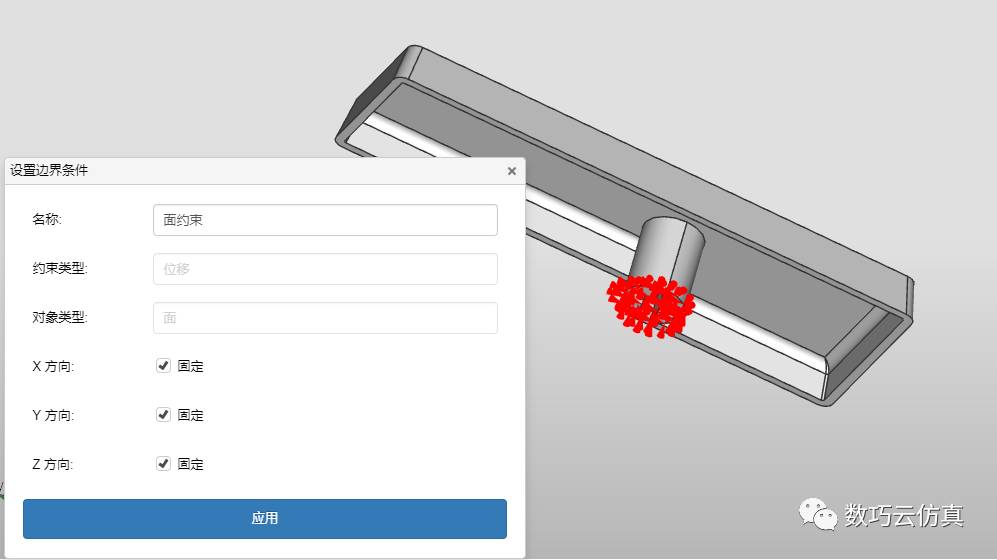

然后，在按鍵邊緣施加了一個載荷，豎直向下1.6牛；并把鍵帽與鍵軸的接觸部位設置為固定面。



圖 6 施加載荷和約束

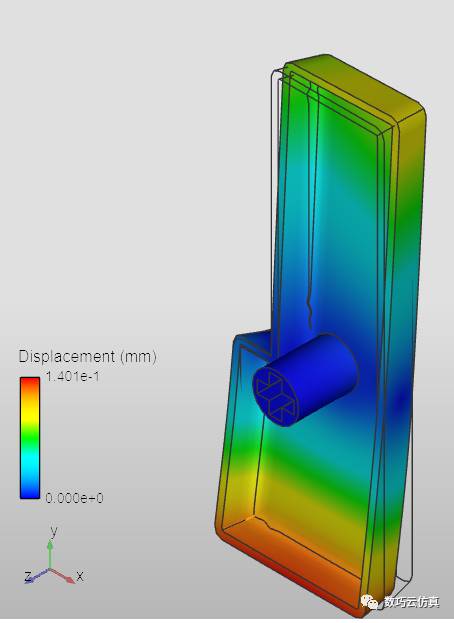

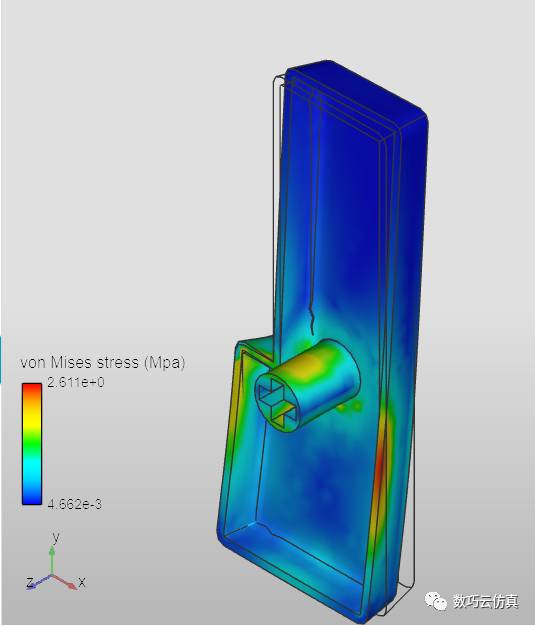

點擊求解按鈕，稍許等待后，提示求解成功。應力云圖和位移云圖顯示如下。應力最大處位于兩側加強筋處，最大應力2.6兆帕，離屈服強度還很遠，所以沒有結構破壞的風險；最大位移只有0.14毫米，受力時候的形變也在可以容忍的范圍內。



圖 7 應力云圖和位移云圖

看了這個用戶故事，相信大家對Simright產品的功能有了更深入的了解，我們也希望云端的CAE能越來越幫助大家解決工作和學習中的實際問題。

做CAE，我們是認真的！！！

歡迎大家來simright體驗simright的產品（www.simright.com)
