D閘閥是一種常見的啟閉閥，它利用閘板的接通或截斷來控制管道內流體的流通情況。在ANSYS Fluent中，有兩種方式來實現這一過程：一種是利用Fluent的動網格技術和UDF來實現這一過程；另一種方式是利用Fluent的滑移網格技術和UDF來實現。上篇文章展示了動網格+UDF的方式，本文演示ANSYS Fluent 18.0環境下采用滑移網格的處理方式，DEFINE_ZONE_MOTION()宏用來定義參考坐標系的移動以及區域網格的整體移動情況。

問題描述

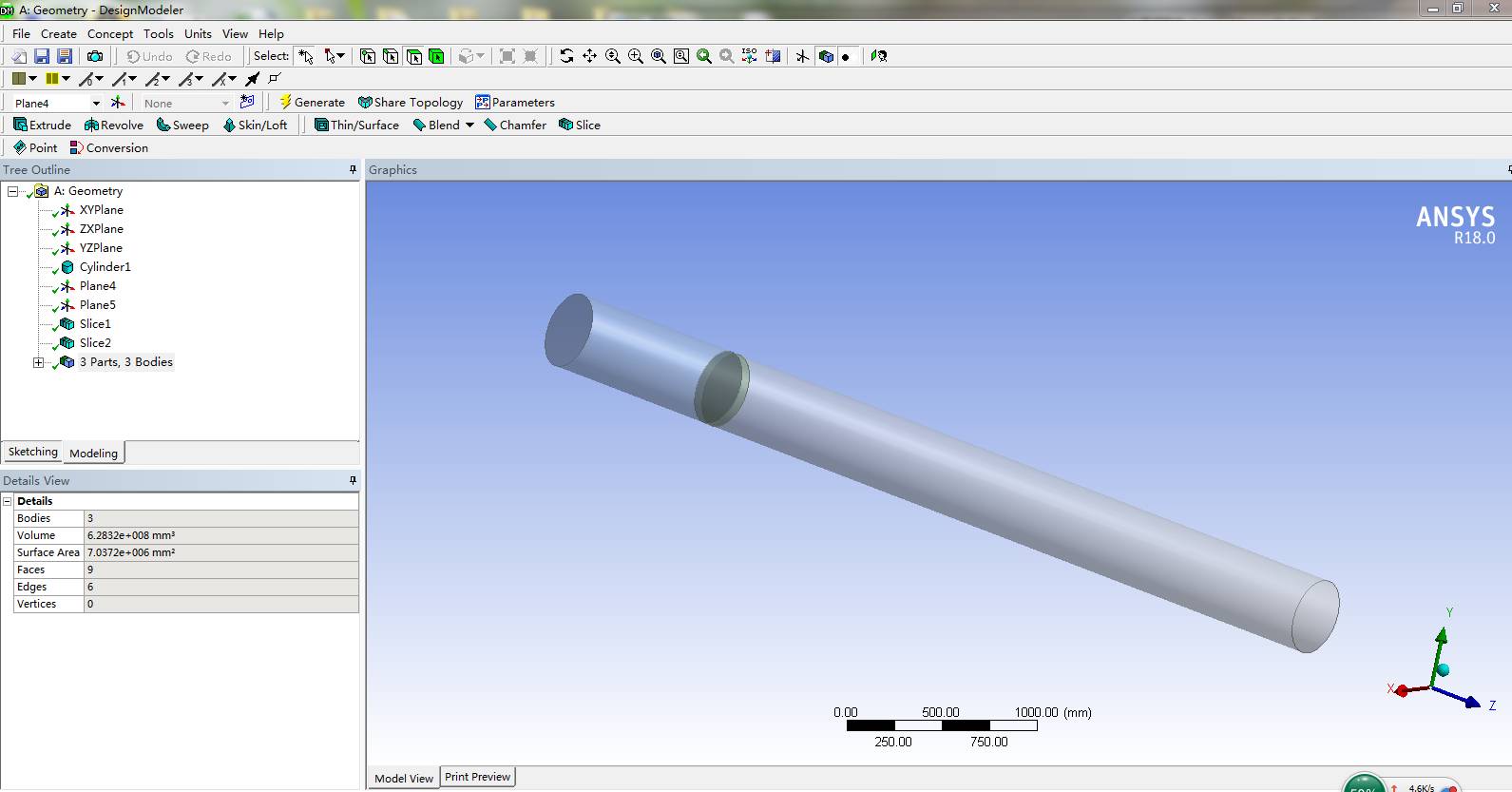

本案例的計算模型如下圖所示，為D閘閥的接通和截斷過程，演示閥門開啟和關閉過程中管道內的流動情況。

案例采用ANSYS DesignModeler工具處理模型，采用ANSYS meshing劃分網格，采用Fluent求解以及采用CFD-Post做后處理。相應的文件以及UDF集成在zone文件夾中，百度云下載鏈接：

http://pan.baidu.com/s/1pL4zMVT

密碼：3l3s

啟動Workbench

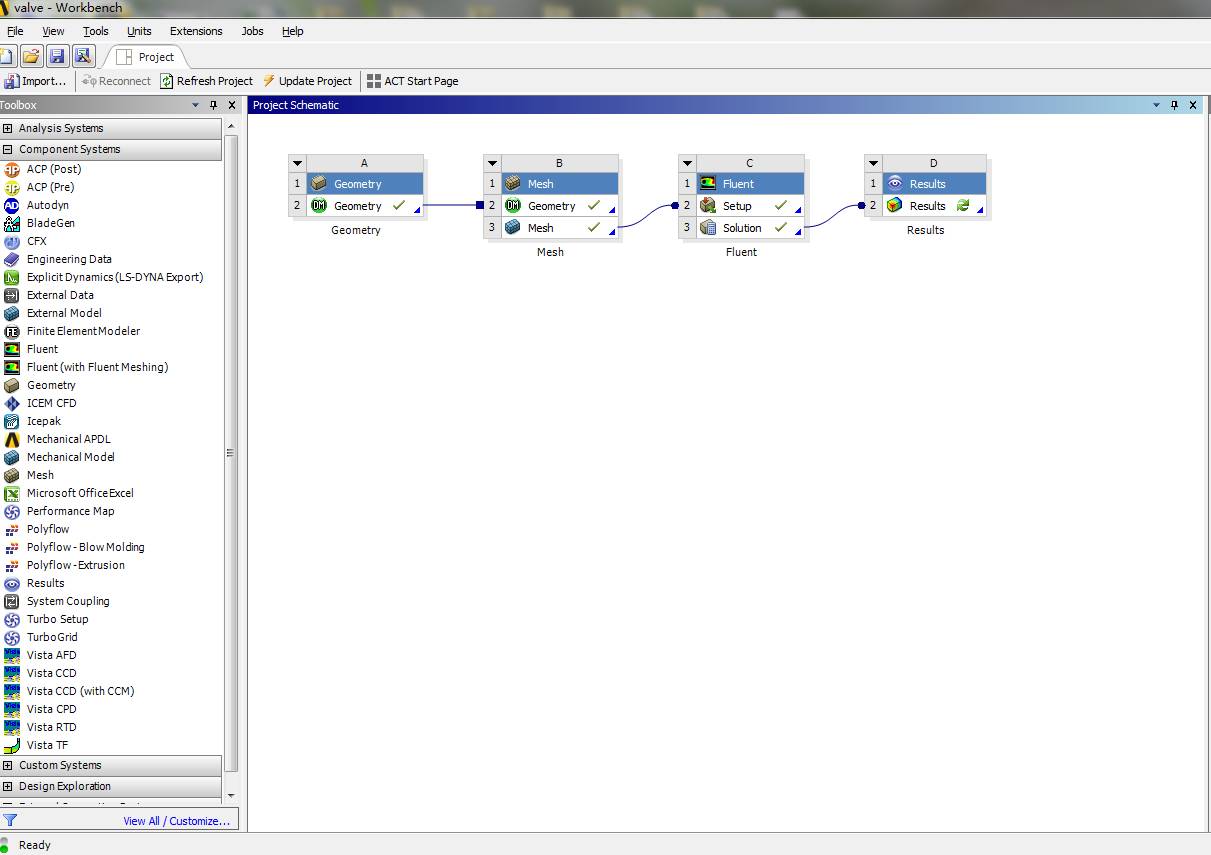

打開其中的zone.wpbz文件后，可以看到其中模型處理和網格劃分已經完成，可以直接進入Fluent模塊。注意，在DM中已經把閥門區域和流體域切分開來。

Fluent設置

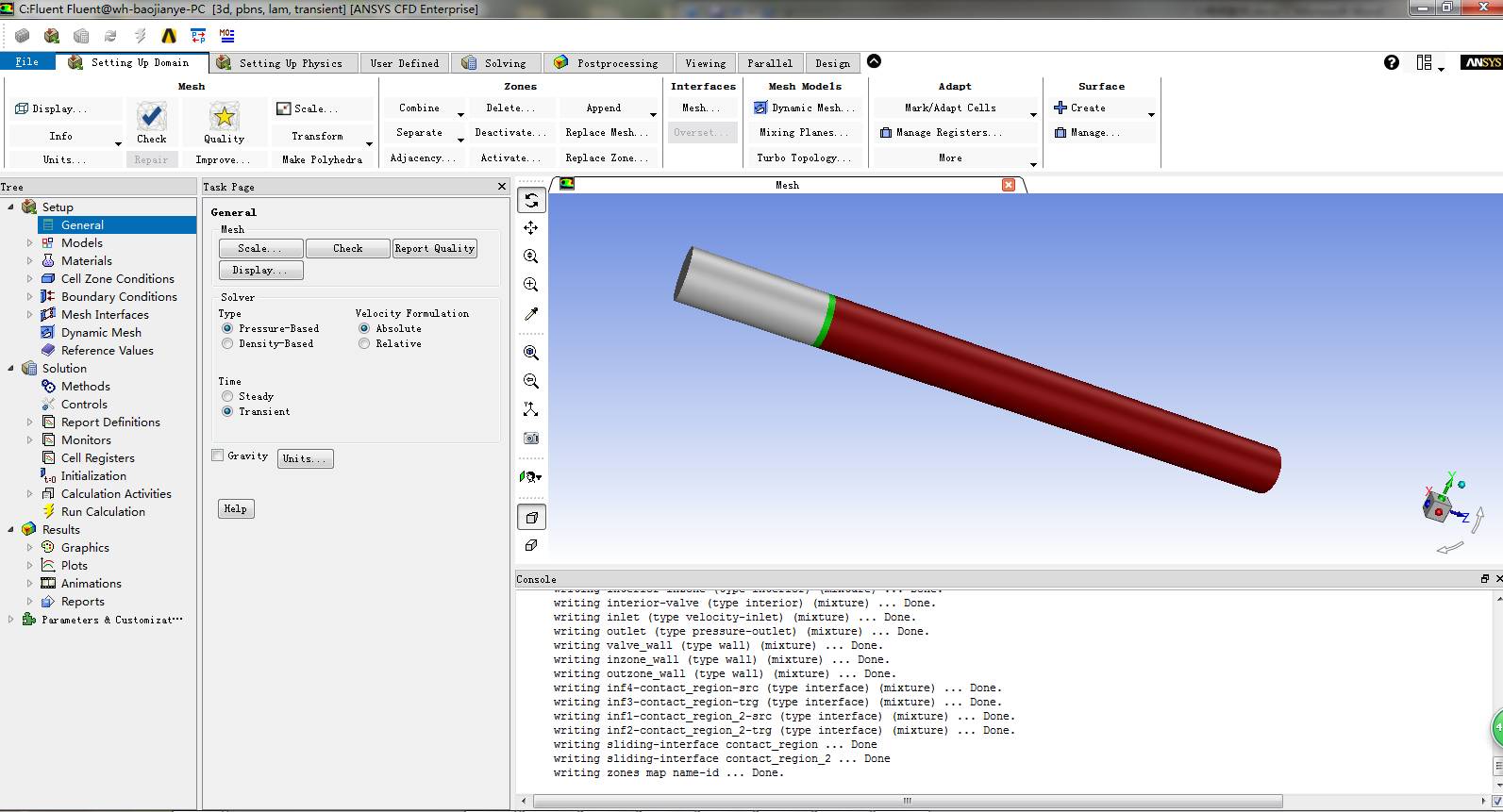

1）雙擊打開Fluent，選擇瞬態求解器。

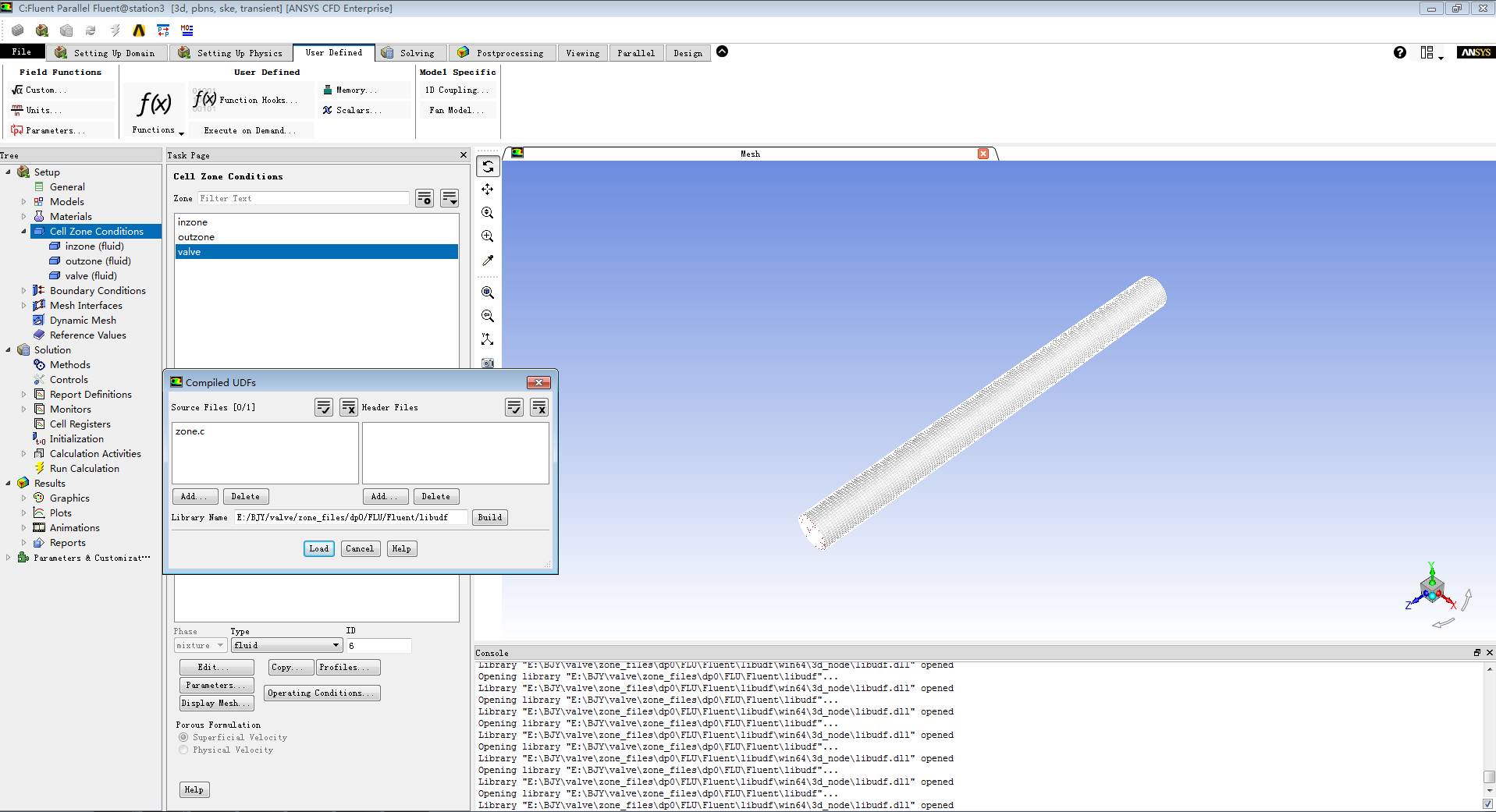

2）導入并編譯UDF

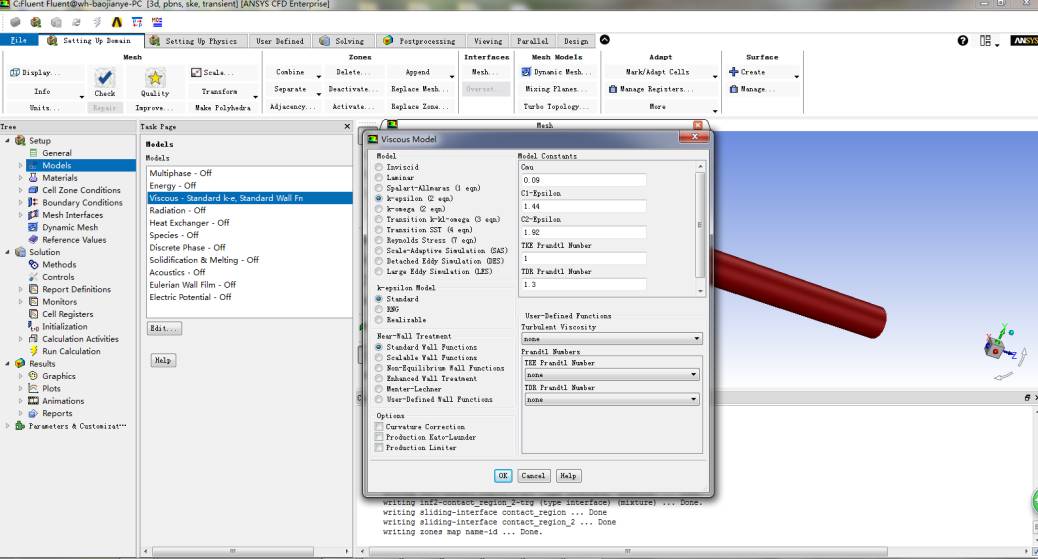

3）模型選取，選擇Standard K-ε湍流方程

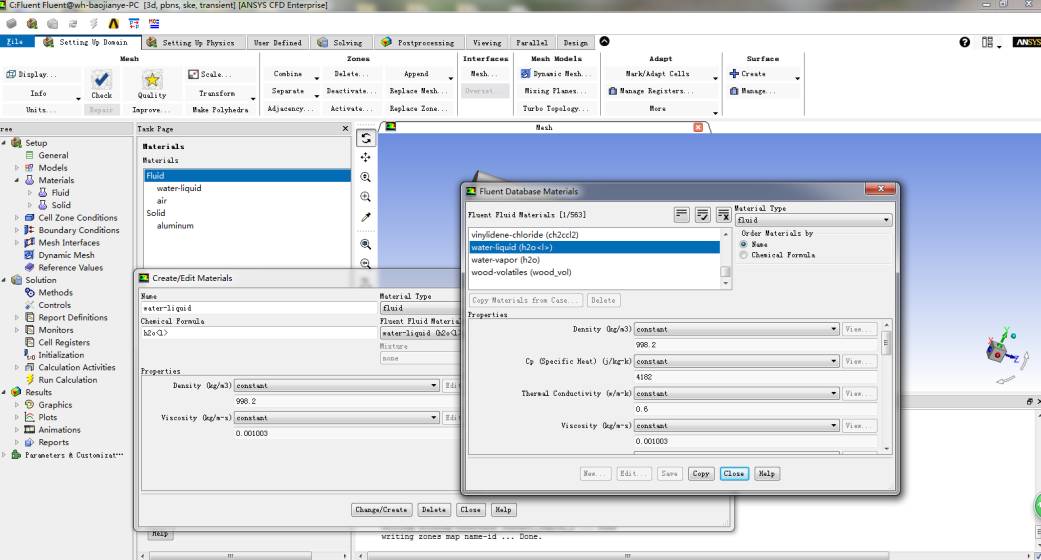

4）材料定義，從材料庫中調取water-liquid

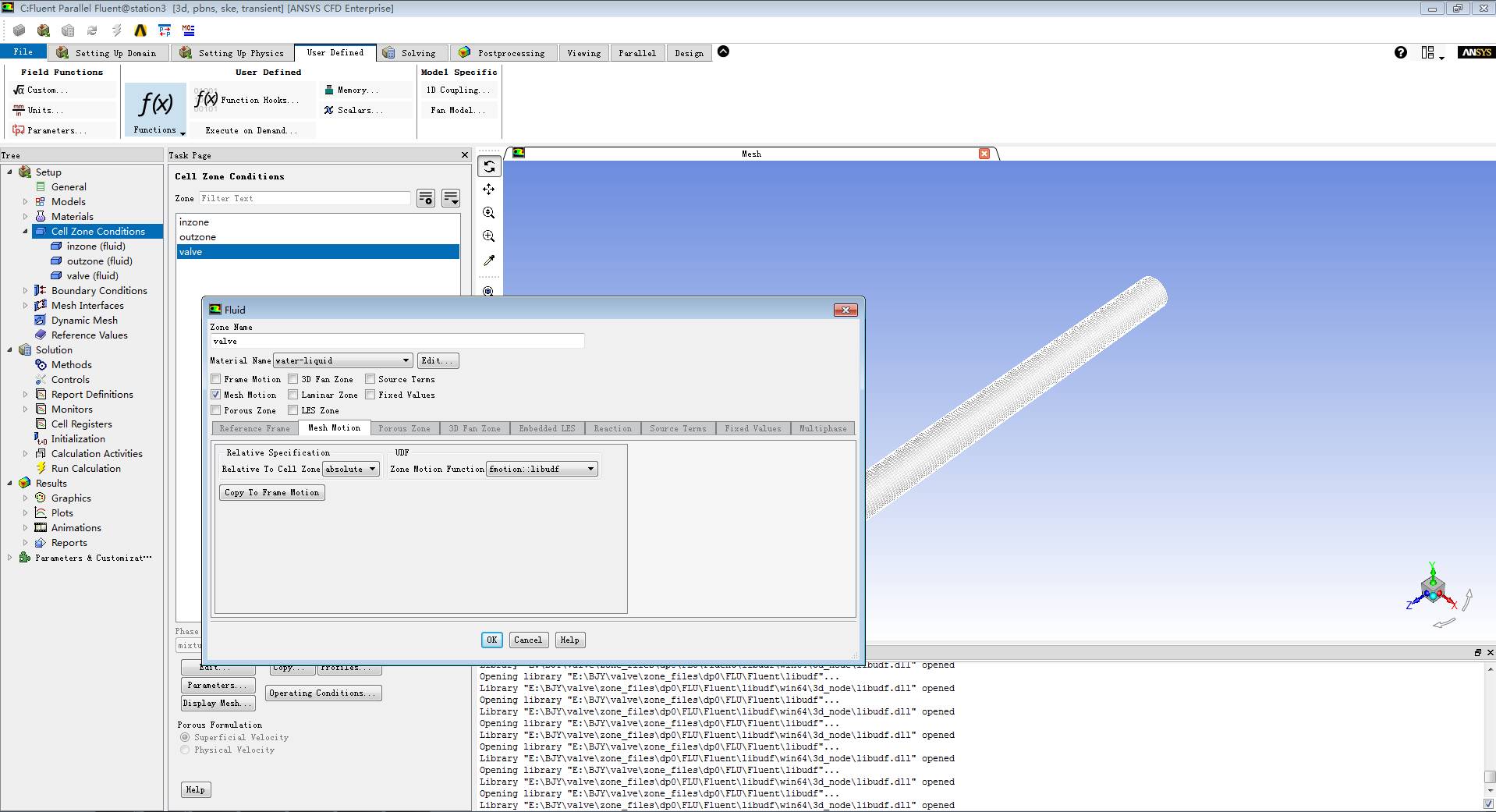

5）設定valve域的Cell Zone Conditions。Valve域中選擇流體屬性為水，打開Mesh Motion，加載相應valve域運動的UDF：fmotion。

6）給定相應的進出口條件：進口選擇速度入口，出口采用壓力出口。注意，模型導入后，軟件會自動生成兩組Interface面。

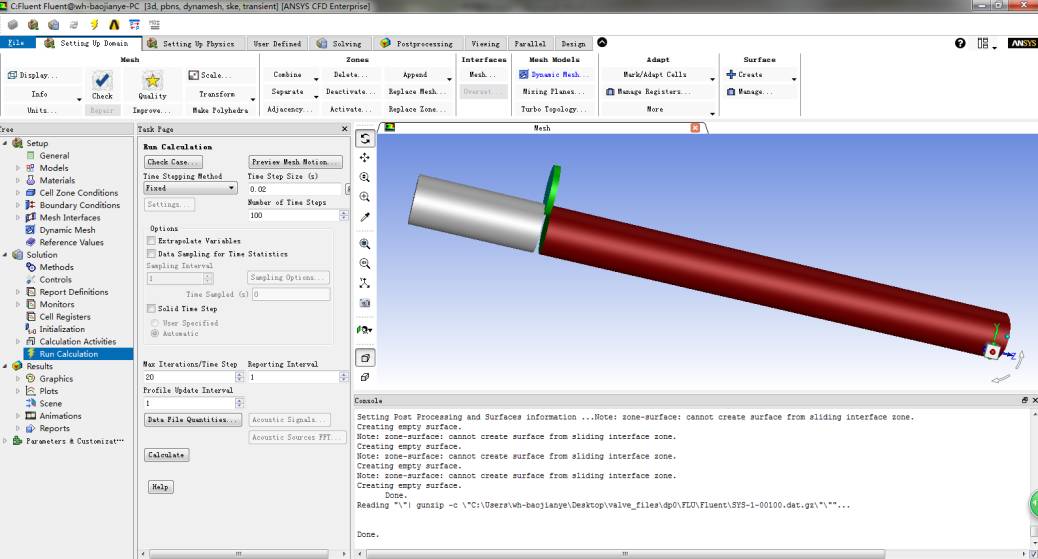

7）設定自動保存，開始求解計算

結果分析

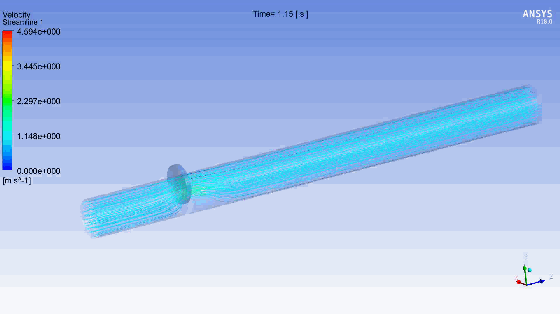

管道內流線動畫如下圖所示

來源： 南京安世亞太公眾號，版權歸作者所有。
