箱體衍射——頻域仿真和時域仿真

2017年11月27日 10:25
瀏覽：3080


01

—


衍射的頻域仿真


非無限大聲場邊界會產生聲衍射，從而對揚聲器的輻射阻抗產生影響，影響遠場的頻響曲線。

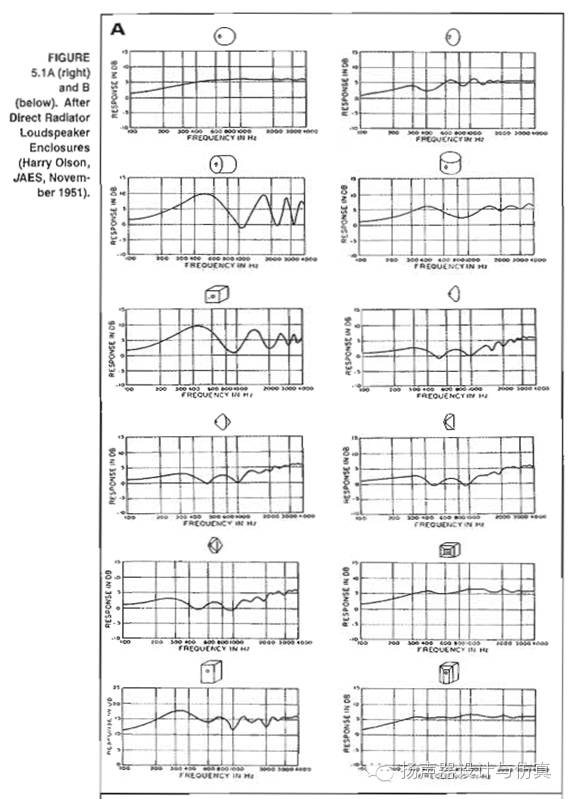

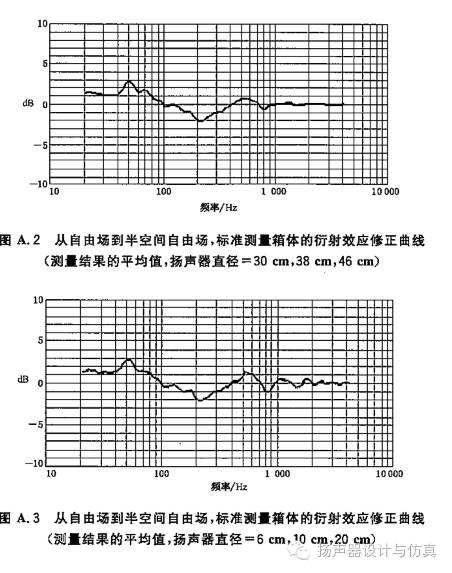

以下是2011年的國標“揚聲器主要性能測試方法”中標準測試箱體的衍射修正曲線。



對不同箱體的衍射效應的定量的描述，很多資料上都有提到。

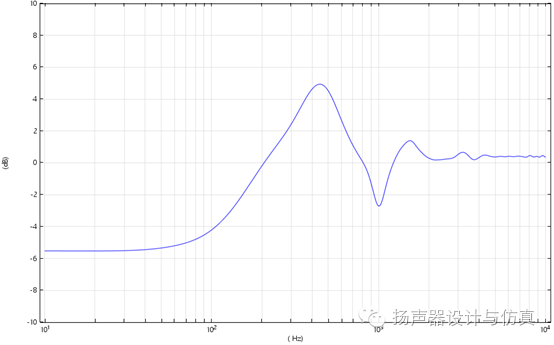

仿真擬合出無限大障板和實際箱體的響應差異




02

—

衍射的時域仿真


在頻域中應用的有限元方法可以發現衍射效應。但是激勵信號主導聲場，所以分離出衍射的影響是很困難的。



時域仿真可以克服這些問題，實現聲場的及時分離。 本文演示如何使用時域有限元分析來模擬音箱的衍射。

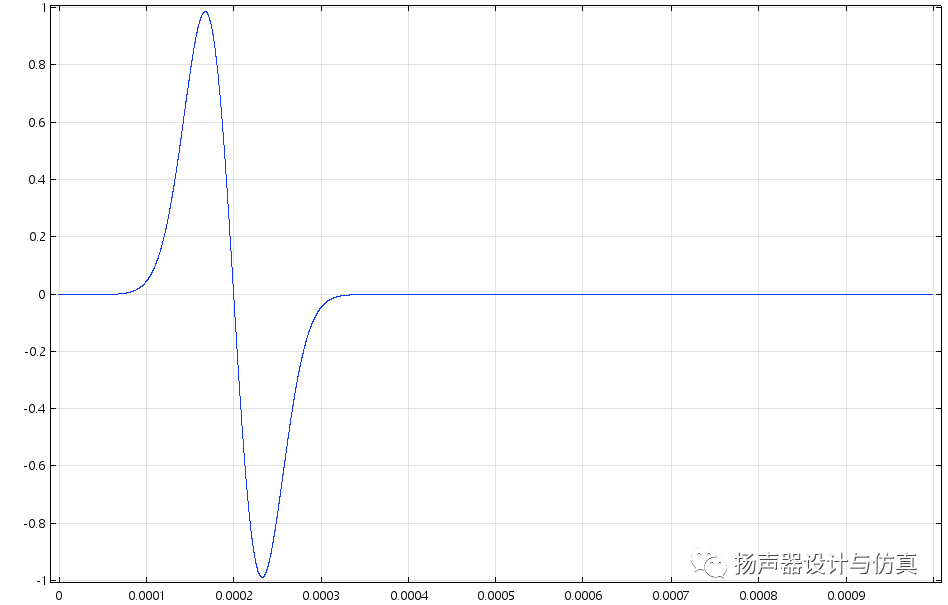

給產品一個單周期高斯脈沖作為激勵

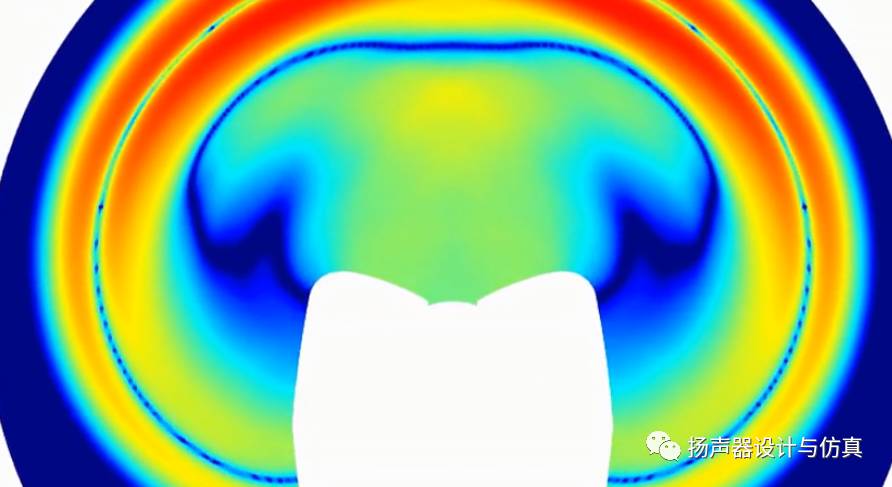

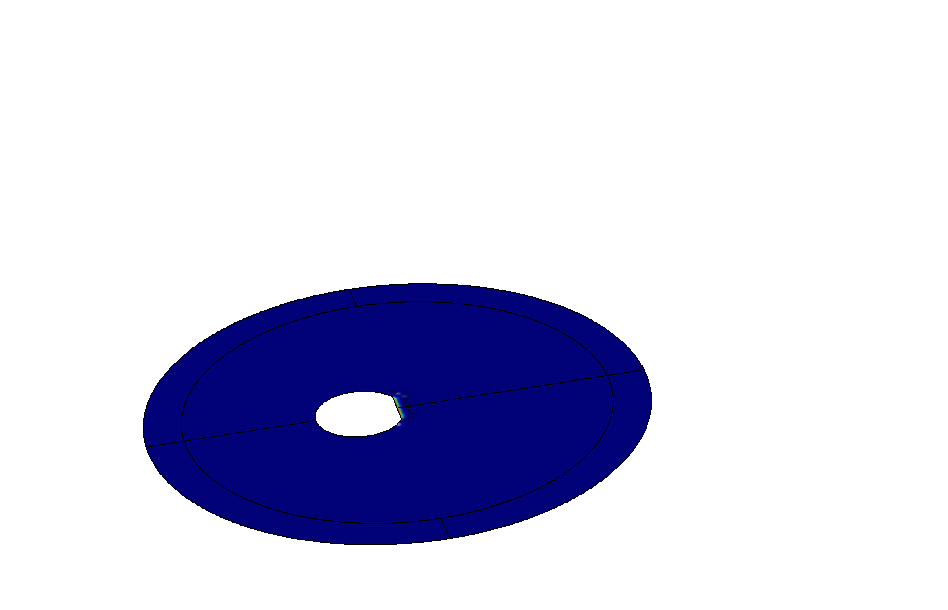

  • 聲場時域響應分布

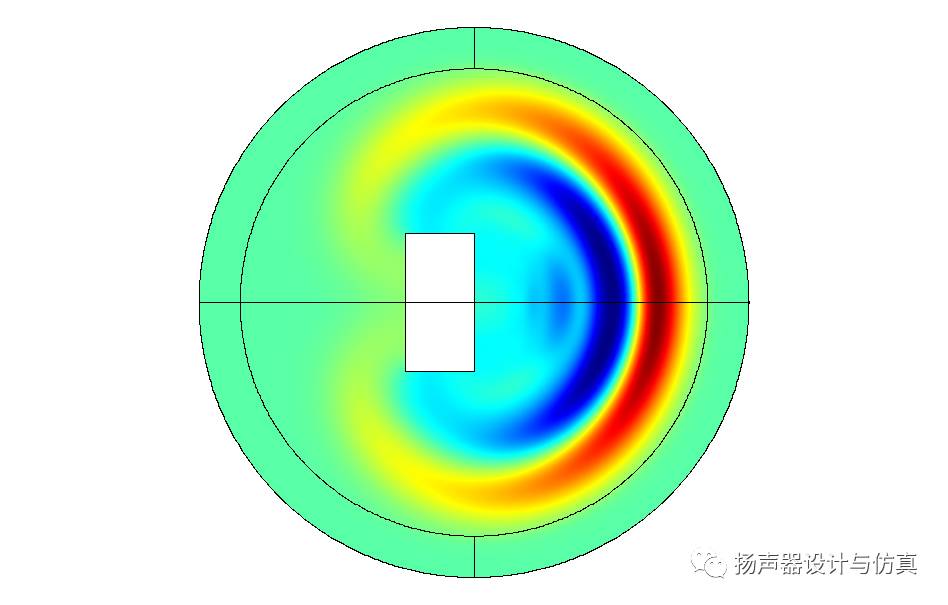

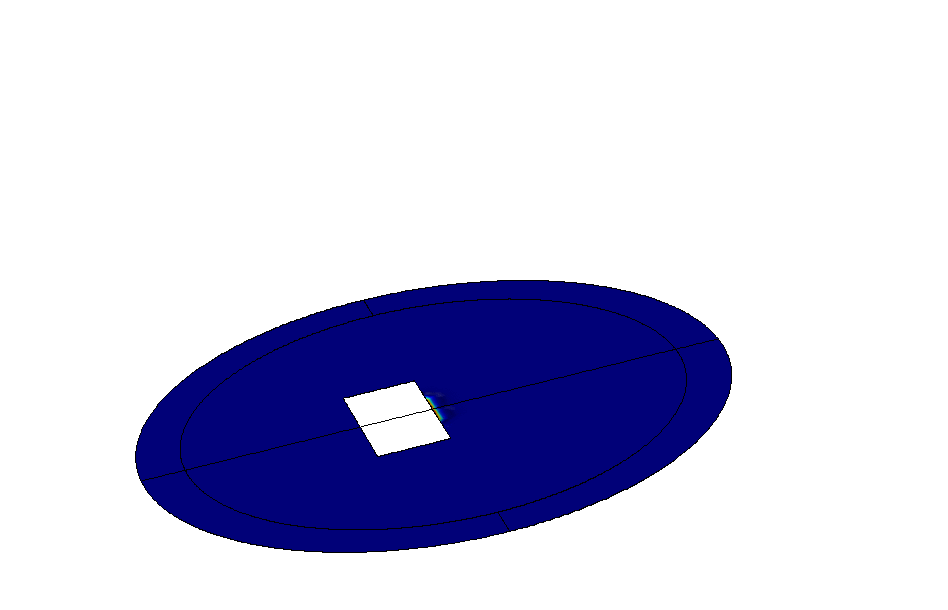

方形音箱

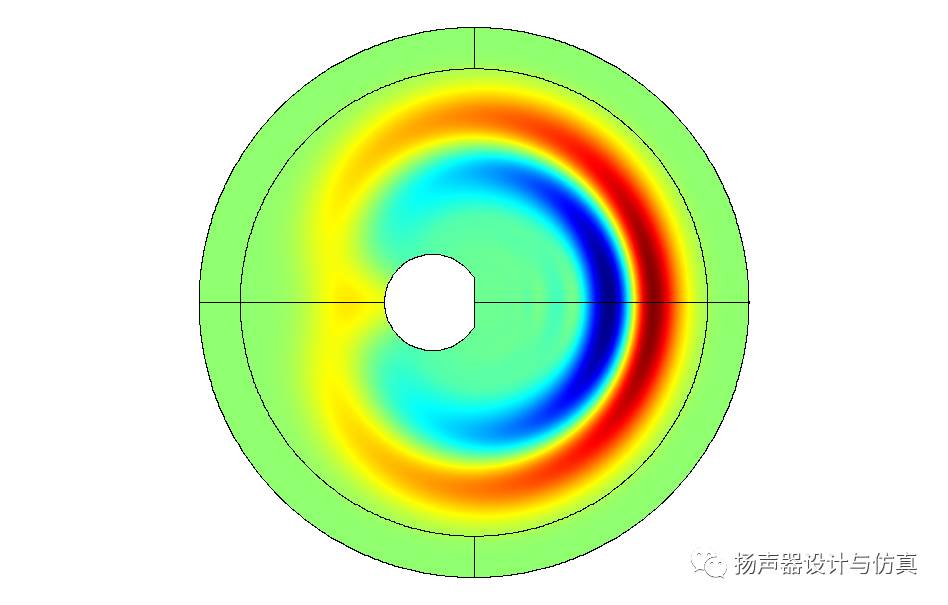

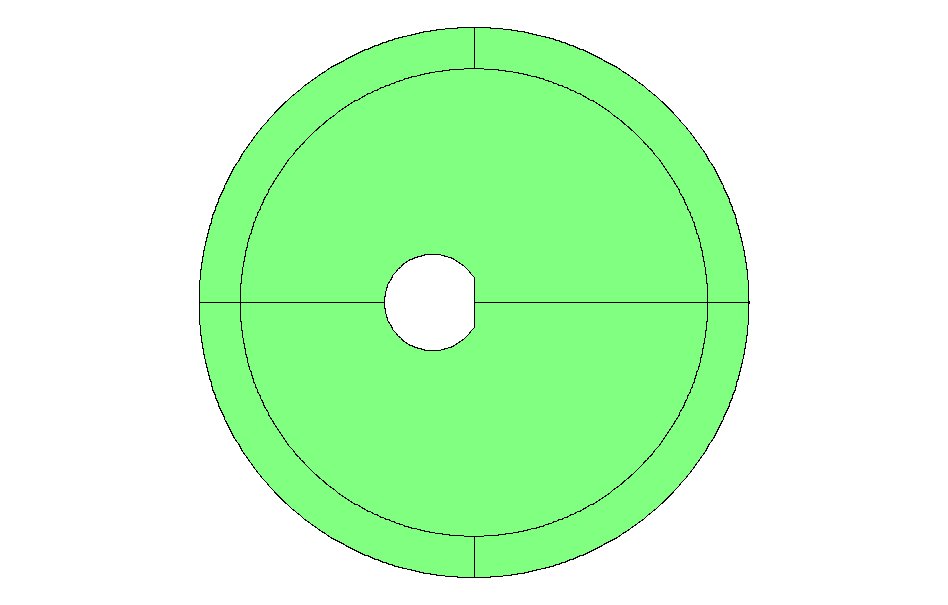

球形音箱







可以看到方形音箱邊角衍射比球形明顯


其他產品

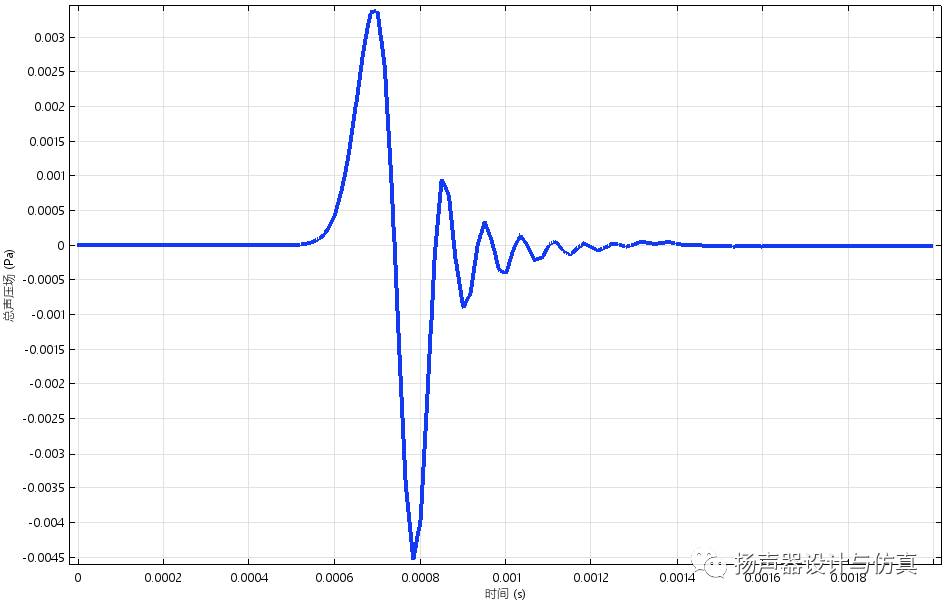

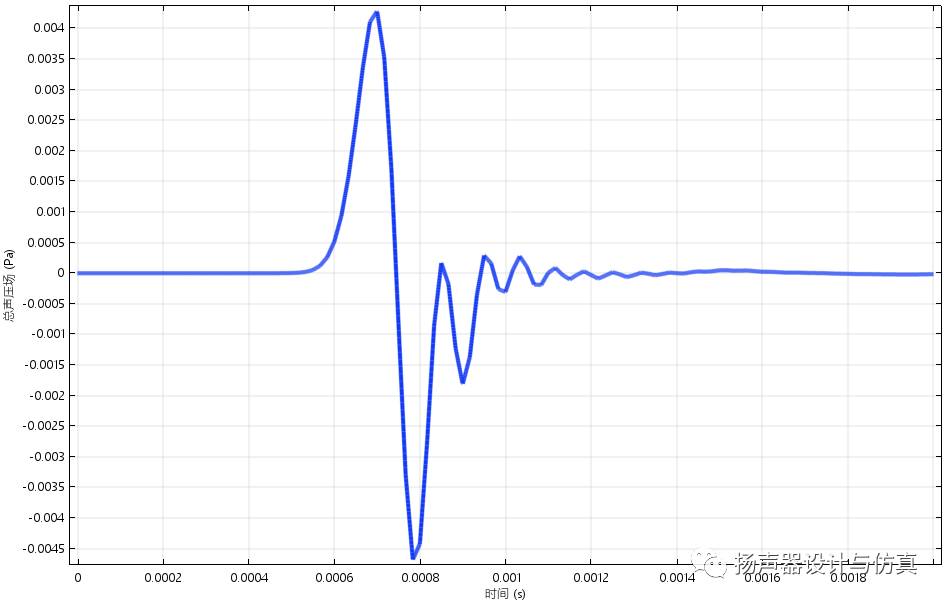

  • 箱體正前方0.17m處響應曲線


方形音箱




球形音箱


可以看到方形音箱波形不夠完整，幅度相對較大

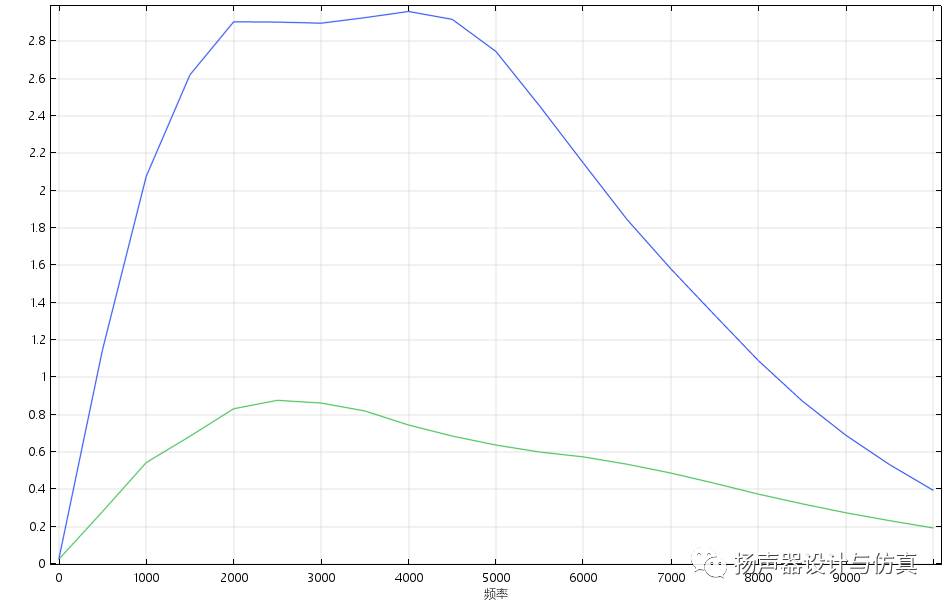

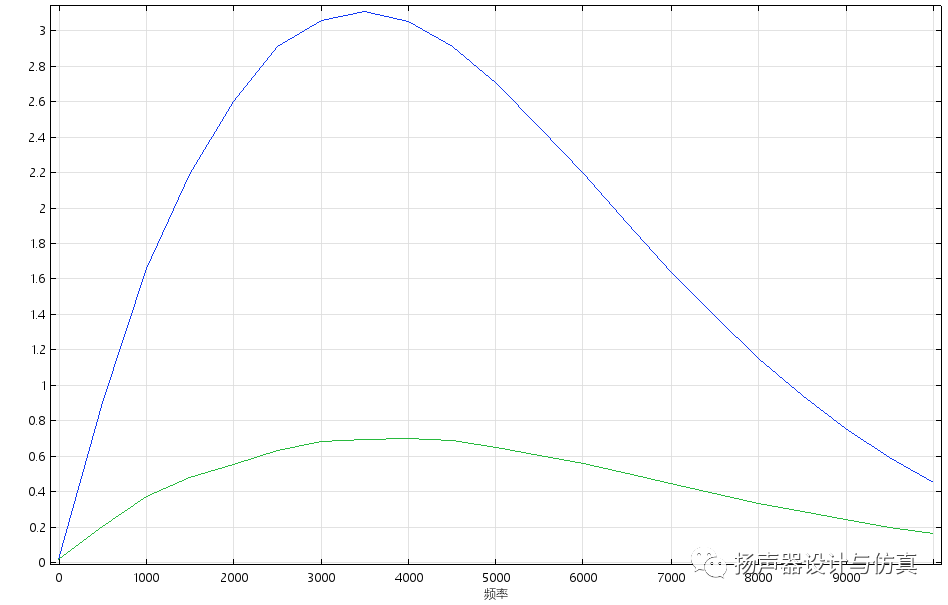

  • 頻域結果


藍色是激勵信號，綠色是衍射影響


方形音箱



球形音箱



方形音箱受到衍射影響更大
