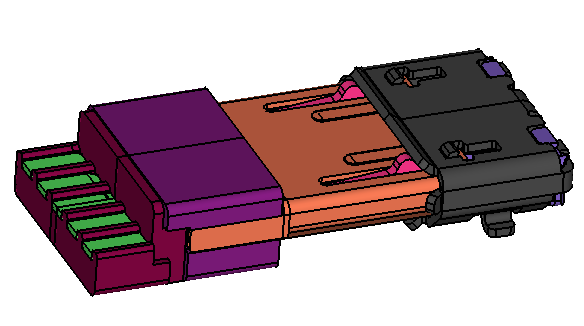

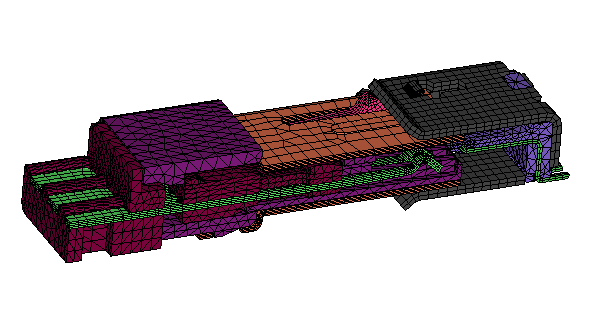

Micro USB插拔力和壽命疲勞分析是連接器行業在可靠性設計中所關心的最基本的問題，通過CAE仿真指出連接器公端卡扣和端子的應力與疲勞壽命分析等，為進一步改進結構設計提供了理論依據，為連接器行業在提高可靠性、降低產品的損壞率、壓縮成本方面起到了顯著的作用。

客戶原始包裝設計在進行插拔時是否會發生疲勞失效？

元王通過CAE仿真分析發現，Micro USB在插拔5000次后，插拔力變小，卡扣疲勞壽命偏低，固需要改善。

元王通過CAE仿真技術就如何改善給出了建設性的建議，使得最后產品得到優化，有效保證產品質量。

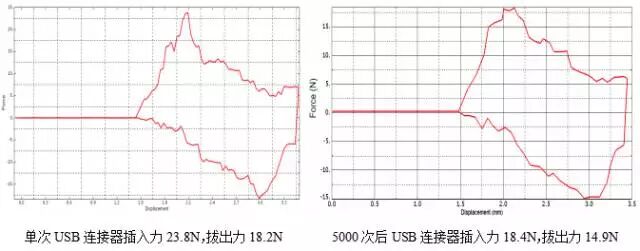

位移插拔力分析

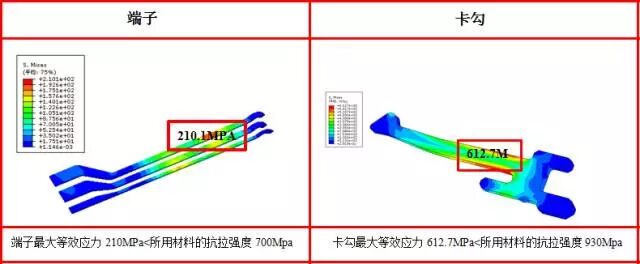

應力分析

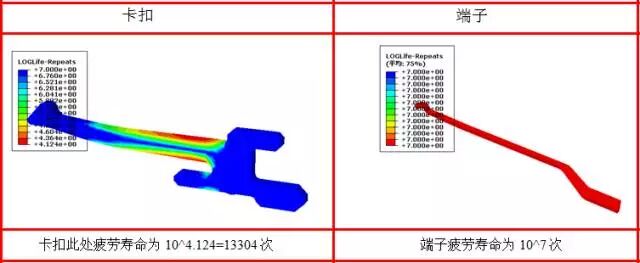

疲勞壽命分析

Micro USB公端端子/卡扣的最大等效應力未超出材料的屈服強度，材料安全。插入力為12.90N，拔出力為11.43N. 其卡扣的疲勞壽命為13304，偏低，而端子疲勞壽命為10^7次，可以認為它不會疲勞失效。
