機械式硬盤在工作過程中會產生周期性振動，在臺式機箱設計中，我們力求通過結構的優化， 避免共振的發生，利用Abaqus/standard 對臺式機箱的固有頻率進行分析，提取其在120Hz 附近振型，并據此基礎上進行改進，得出最佳設計方式。

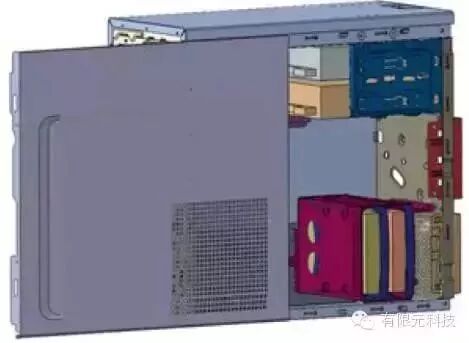

硬盤及固定方式示意圖

由于機箱結構模型主要以薄板為主，所以存在大量局部模態，導致模態密集，且主要以板的變形為主。

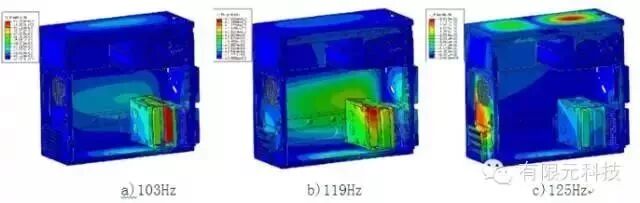

機箱結構在120Hz 附近的模態振型

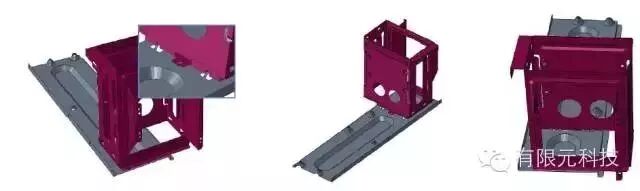

可以看出，整機的共振頻率在119Hz，且振型在硬盤架附近。非常接近硬盤的工作頻率，實驗結果也顯示，系統在正常工作時，振動和噪音問題超標，且主要原因是120Hz 引起的面板加速度過大。通過結構分析，振動及噪音問題可能是由制造及裝配過程中，設計過盈配合未完全接觸導致異響，因此，在不考慮工藝性的基礎上，我們針對硬盤架結構，在如下位置增加焊點用以模擬完全的過盈配合，進行驗證，設計方案共三種，如下圖所示。

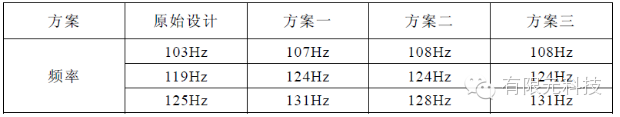

針對以上分析，分別改變分析模型，頻率分析結果對比如下:

原始設計中存在119Hz 固有頻率，非常接近硬盤的固有頻率，有可能發生共振，通過鉚釘增加硬盤架剛度，可以限制一些振動的方向，并且使系統共振頻率升高，從而避開危險頻率。同時可以看出，制造公差對固有頻率有很大影響。
