實例 | D閘閥的接通和截斷過程

D閘閥是一種常見的啟閉閥,它利用閘板的接通或截斷來控制管道內流體的流通情況。在ANSYS Fluent中,有兩種方式來實現這一過程:一種是利用Fluent的動網格技術和UDF來實現這一過程;另一種方式是利用Fluent的滑移網格技術和UDF來實現。本文演示ANSYS Fluent 18.0環境下采用動網格處理D閘閥的流程,滑移網格這種方式將在下一期中介紹。



問題描述

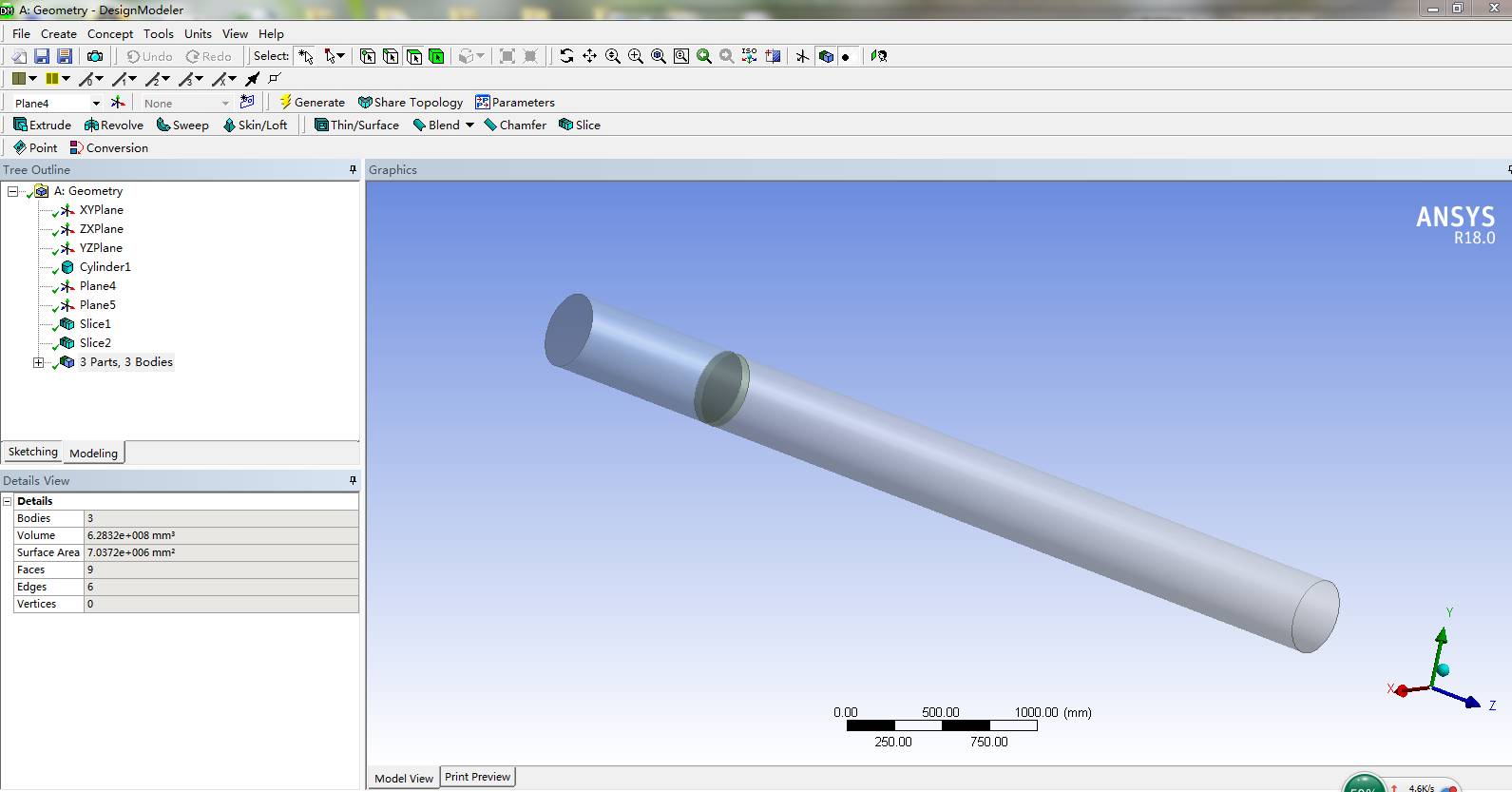

本案例的計算模型如下圖所示,為D閘閥的接通和截斷過程,演示閥門開啟和關閉過程中管道內的流動情況。



案例采用ANSYS DesignModeler工具處理模型,采用ANSYS meshing劃分網格,采用Fluent求解以及采用CFD-Post做后處理。相應的文件以及UDF集成在valve文件夾中。百度云下載鏈接:http://pan.baidu.com/s/1boSmoLD 密碼:e61r



啟動Workbench

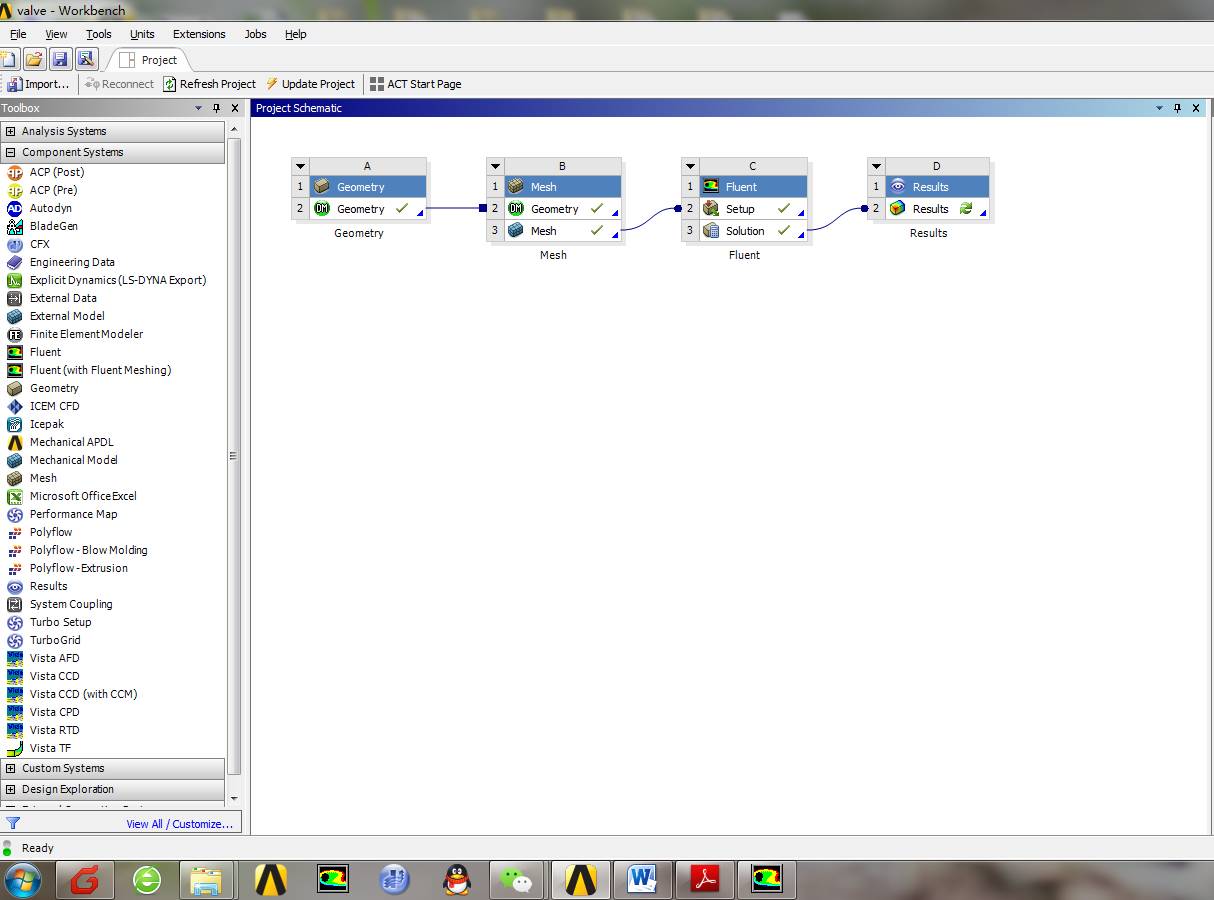

打開其中的valve.wpbz文件后,可以看到其中模型處理和網格劃分已經完成,可以直接進入Fluent模塊。注意,在DM中已經把閥門區域和流體域切分開來。




Fluent設置

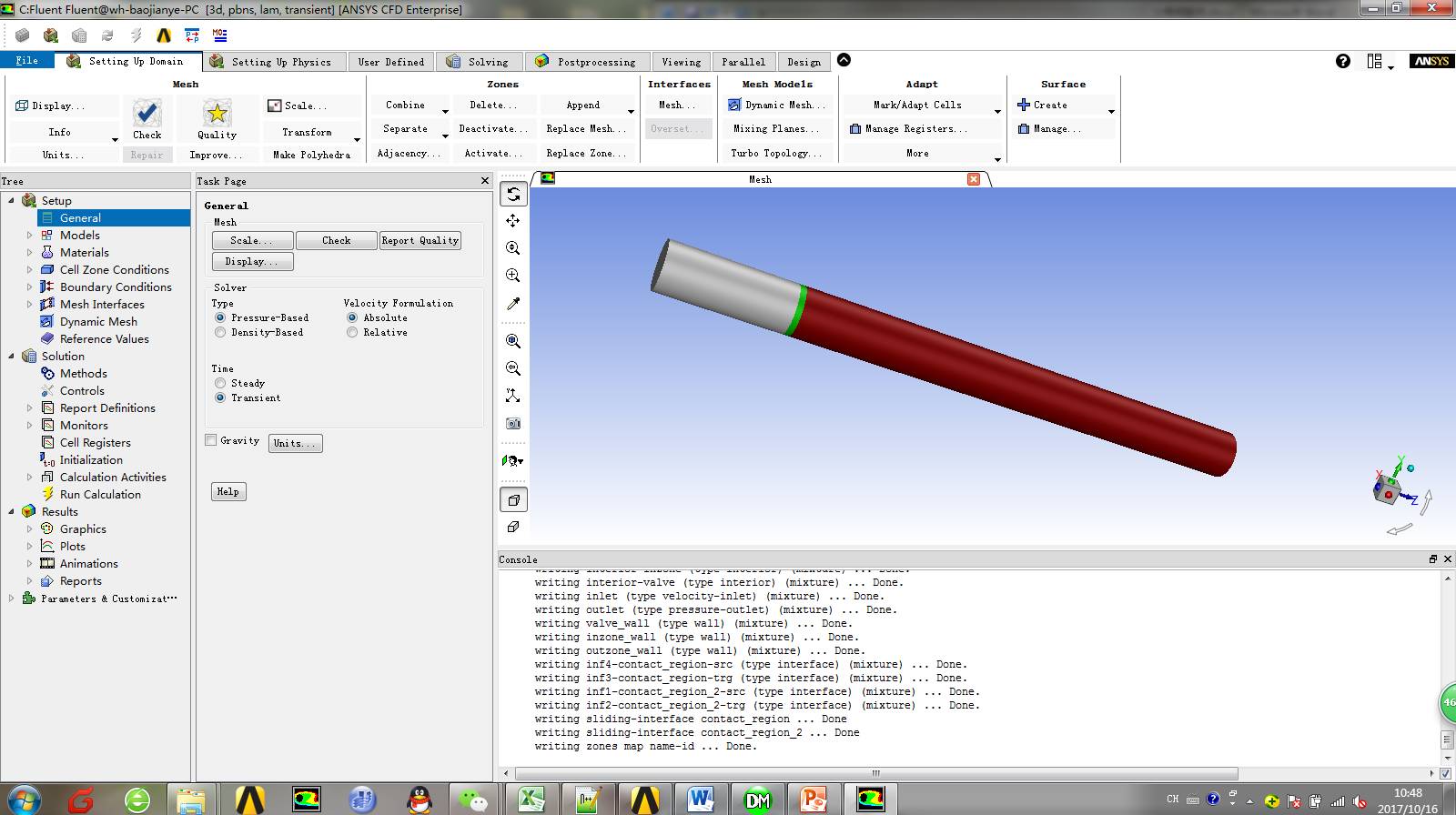

1)雙擊打開Fluent,選擇瞬態求解器。

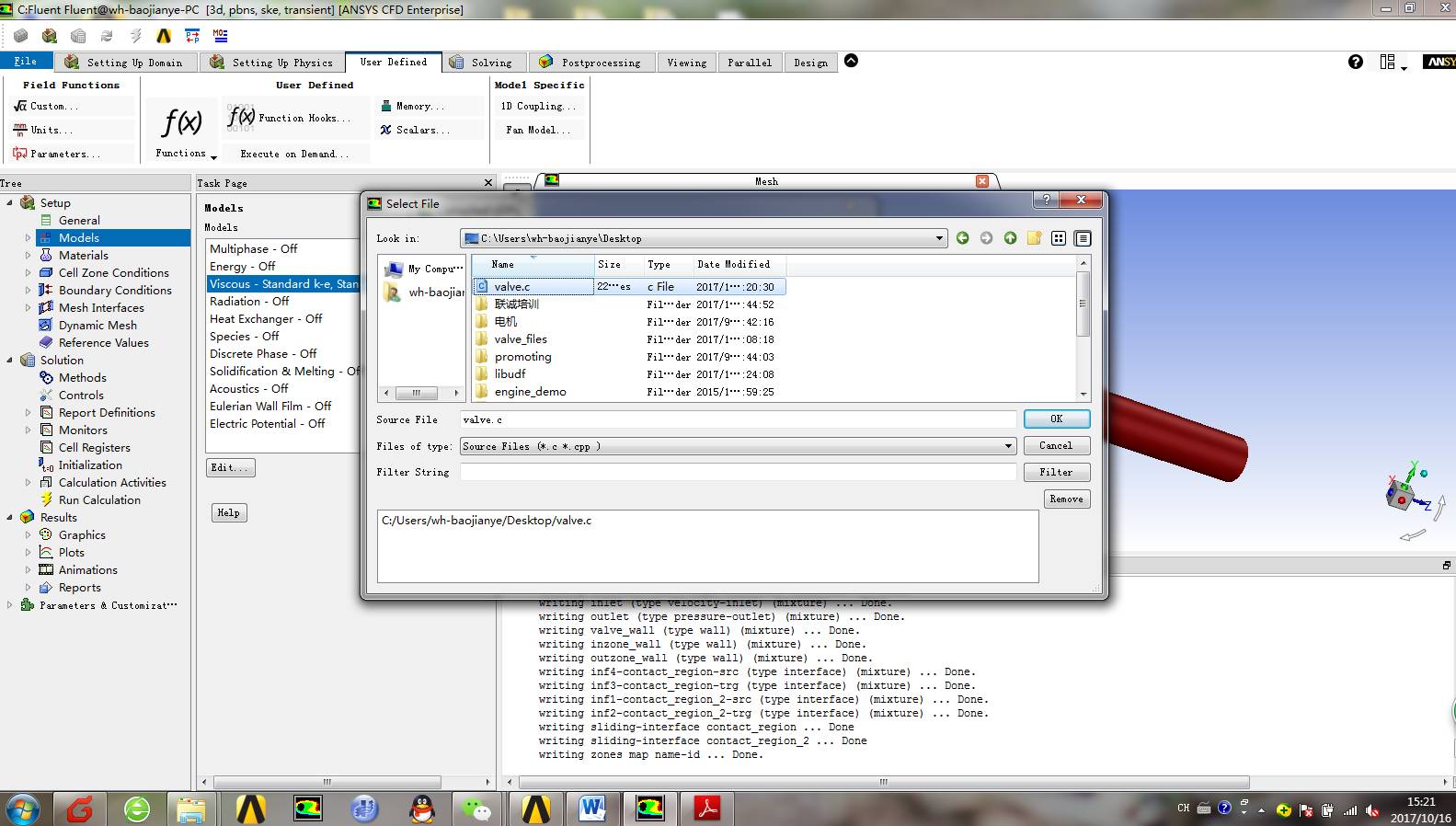

2)導入并編譯UDF

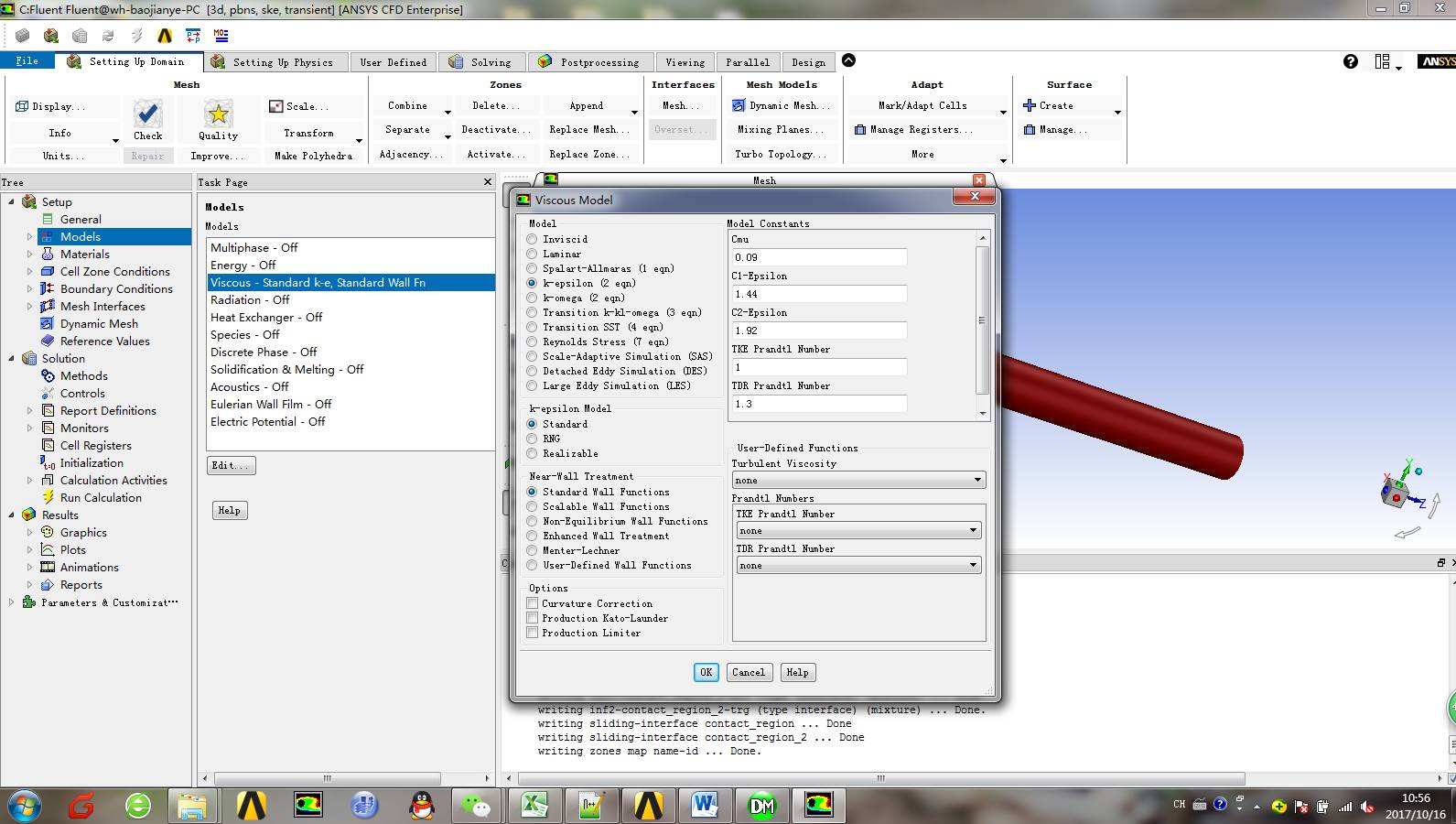

3)模型選取,選擇Standard K-ε湍流方程

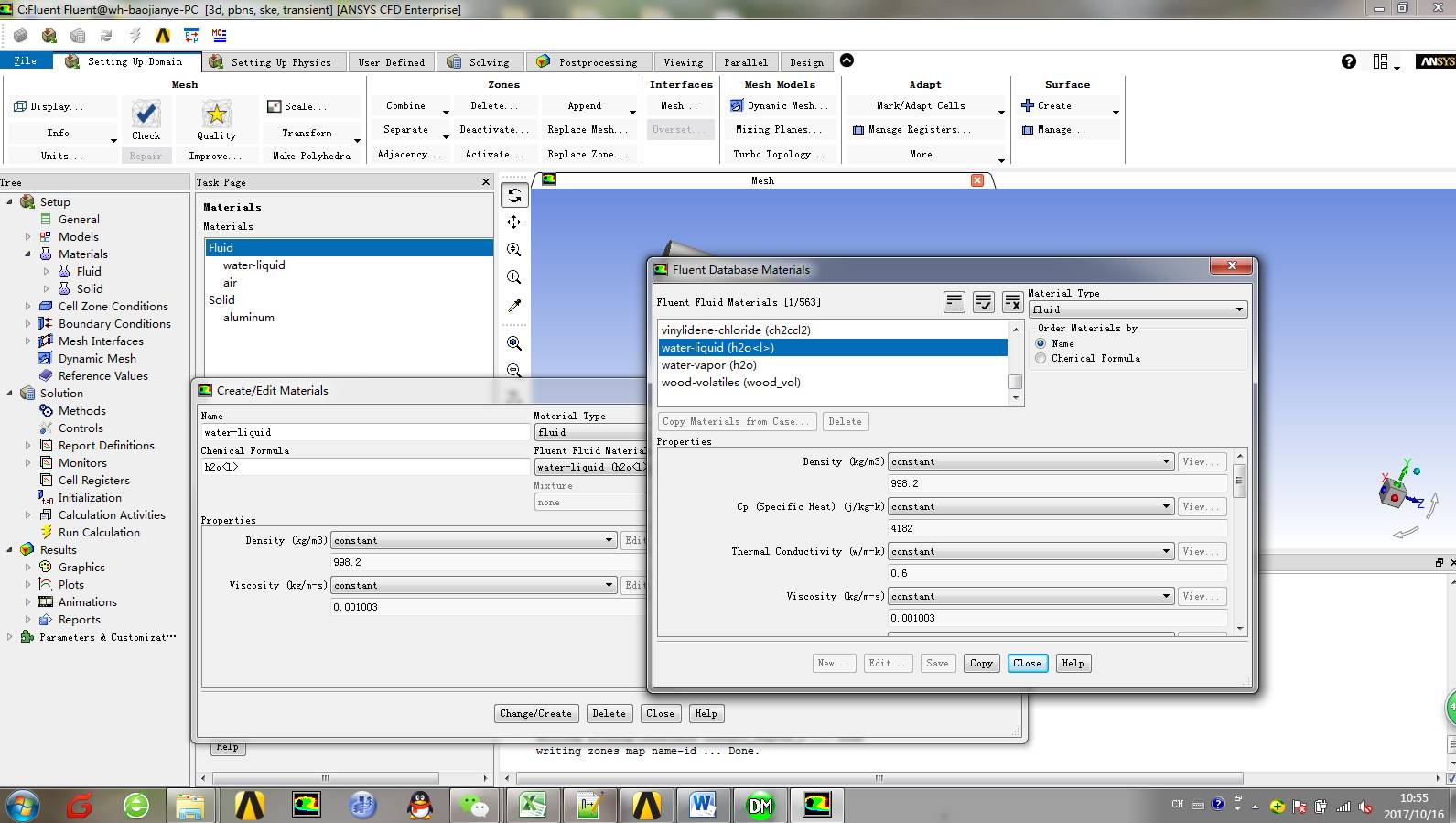

4)材料定義,從材料庫中調取water-liquid



5)給定相應的進出口條件:進口選擇速度入口,出口采用壓力出口。注意,模型導入后,軟件會自動生成兩組Interface面。

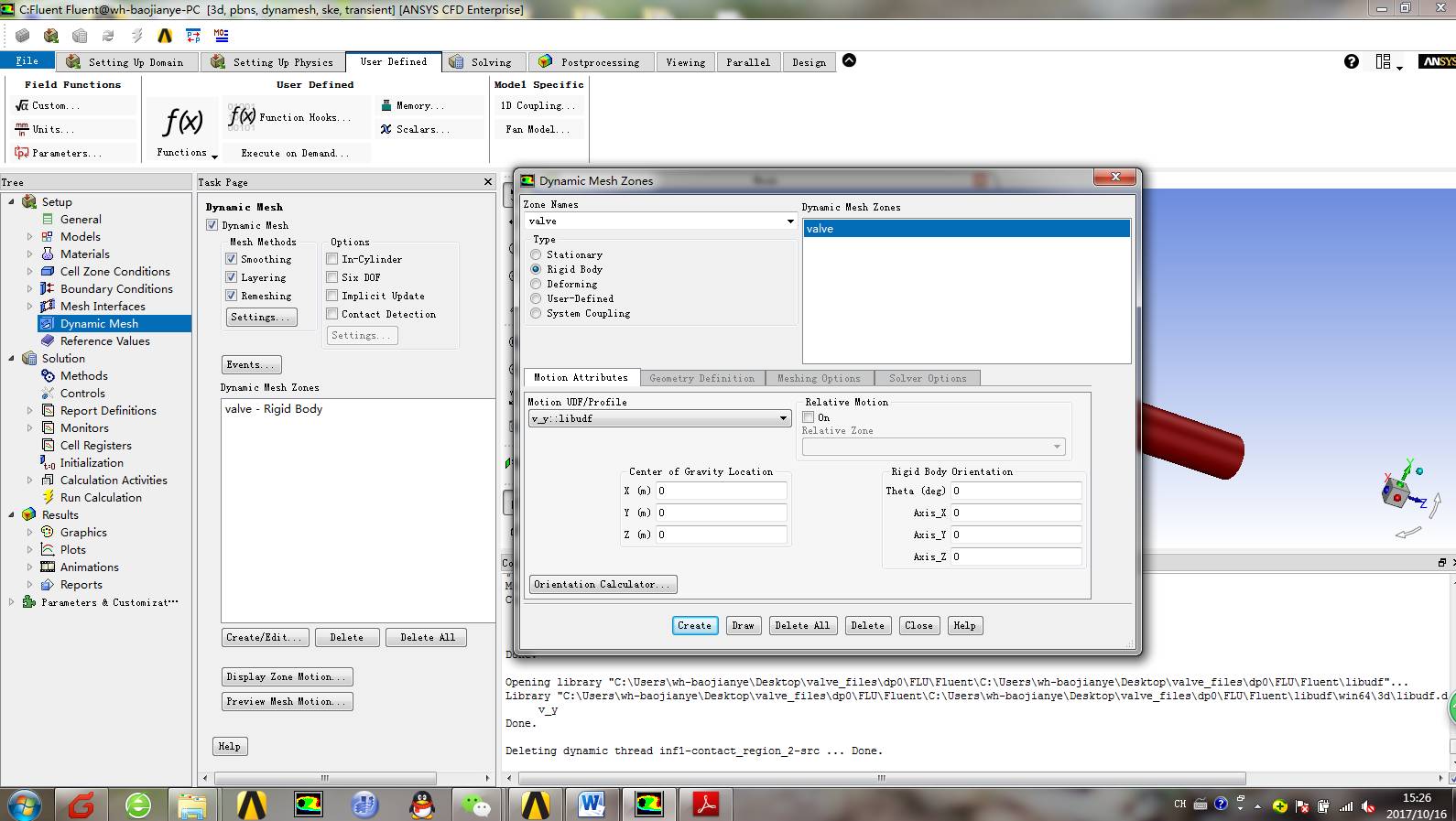

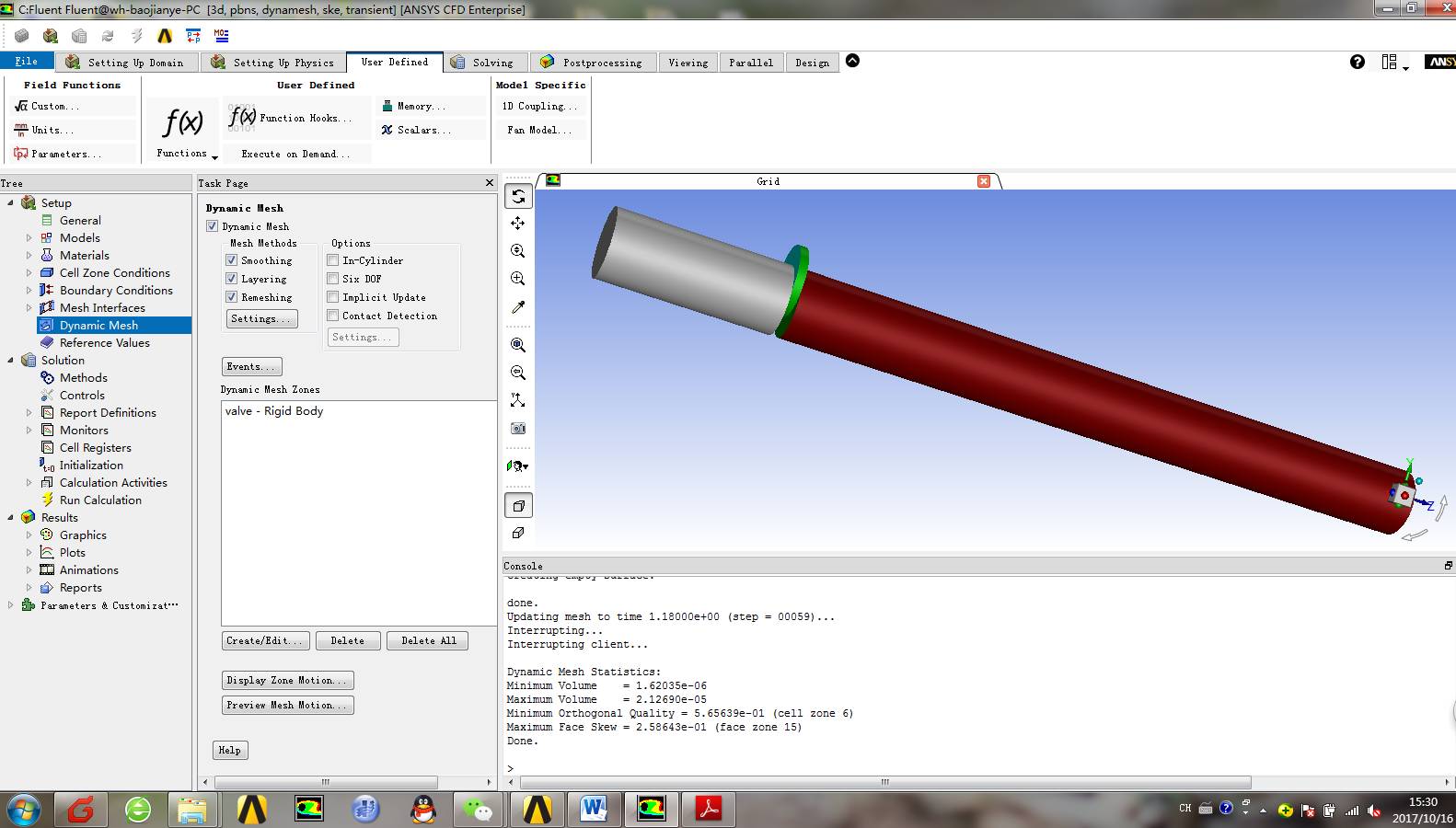

6)動網格設定:選擇valve,類型選擇Rigid Body,運動類型選擇加載的UDF,點擊創建按鈕。設定好后進行網格預覽。注意,在Fluent中進行動網格變換時,至少要保證閥門域與兩邊的流體域至少有一層網格接觸,閥門不能完全與流體域脫離。

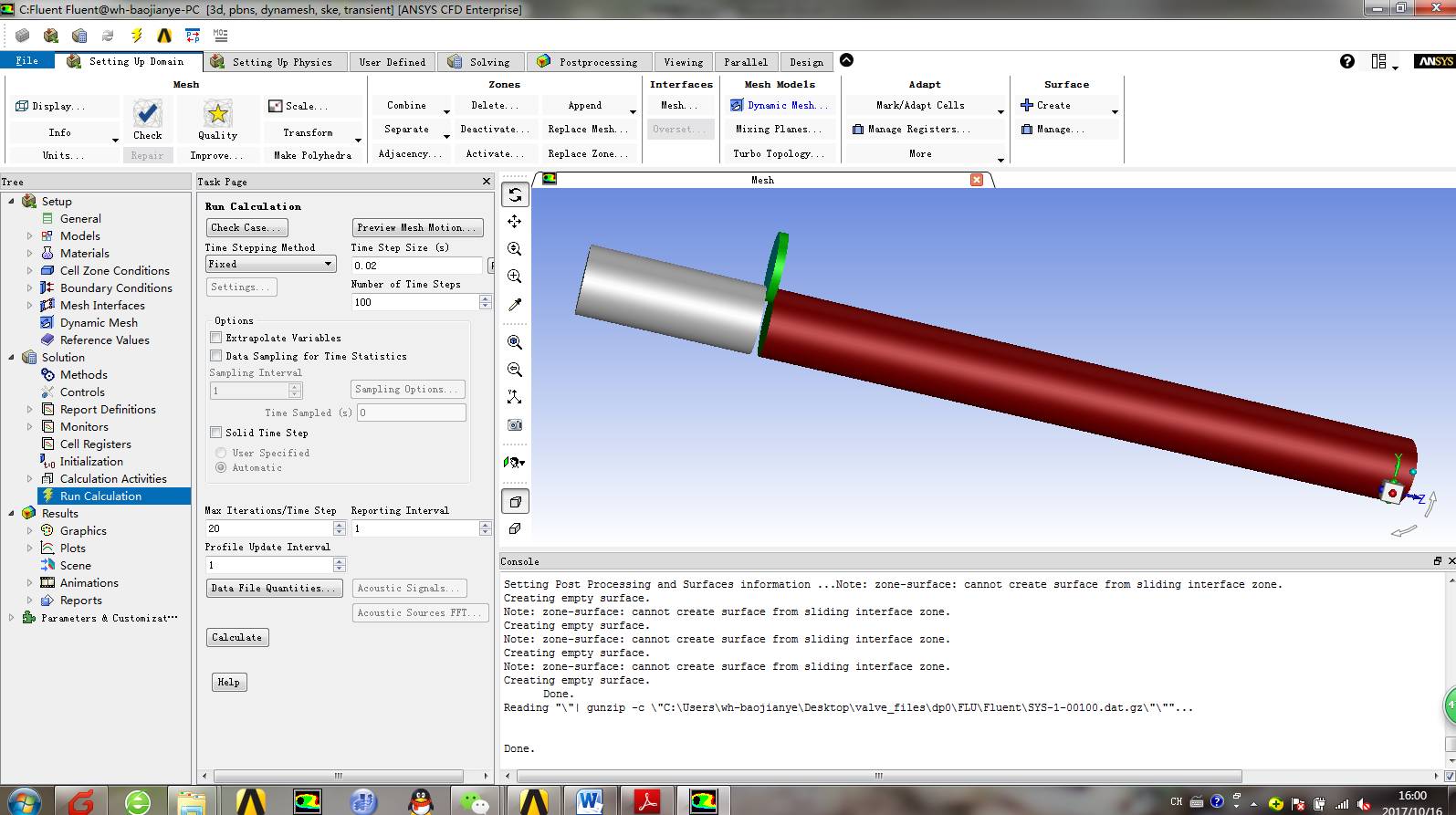

7)設定自動保存,開始求解計算




結果分析

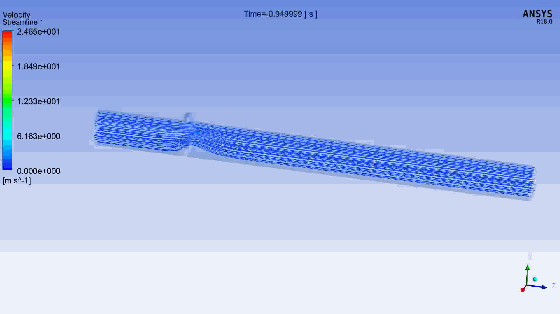

管道內流線分布如圖所示



來源: 南京安世亞太公眾號,版權歸作者所有。
