依據圖樣及工藝文件對焊縫進行檢查，檢具可用焊接檢驗尺，如下圖：

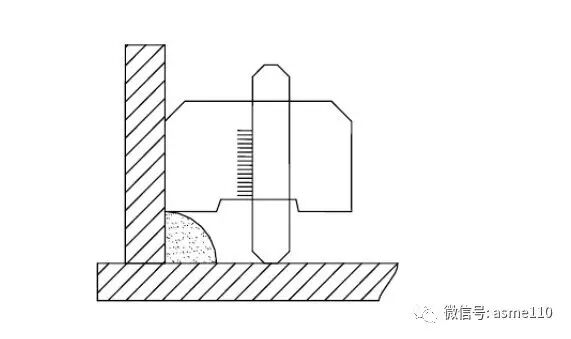

1  測量角焊縫高度尺寸

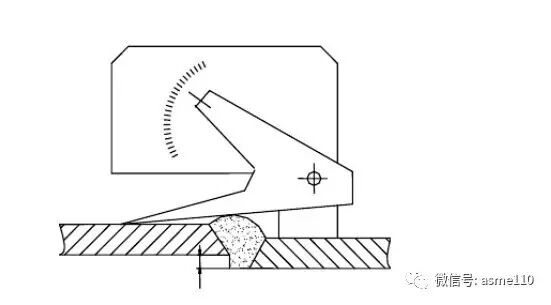

2 檢查平直度（或檢查錯口）
  以主尺端面為測量基面，在測角尺的配合下進行測量，測角尺刻線所對準主尺的刻度值，即為所測主值。

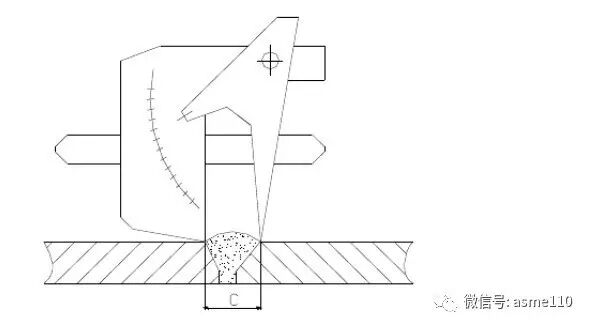

3 檢查焊縫寬度
  以主尺的棱邊為測量基面，在測角尺配合下進行測量，測角尺刻線對準主尺刻度值部分，即為所測之值。

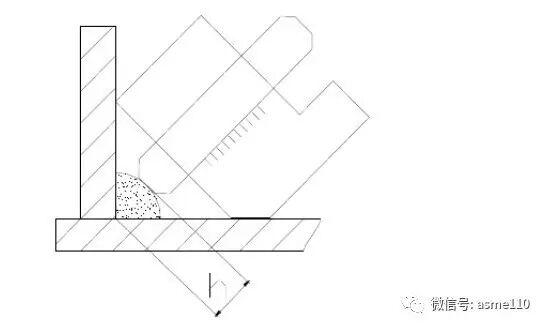

4  測量角焊縫加強量
  以主尺的90°角處為測量基面，在活動尺的配合下進行測量，以尺上短線對準主尺部分主刻度值，即為所測之值

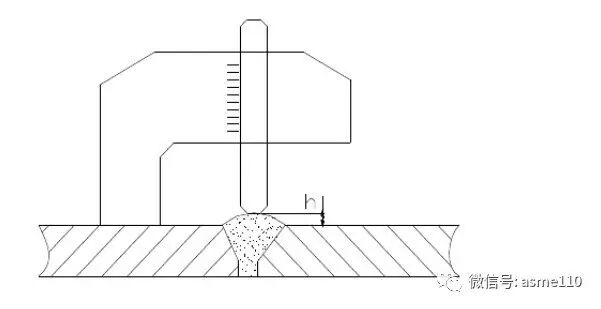

5 測量焊縫高度
  以主尺端面為測量基面，在活動尺的配合下進行測量，活動尺上的刻線對準主尺的刻度值，即為所測之值

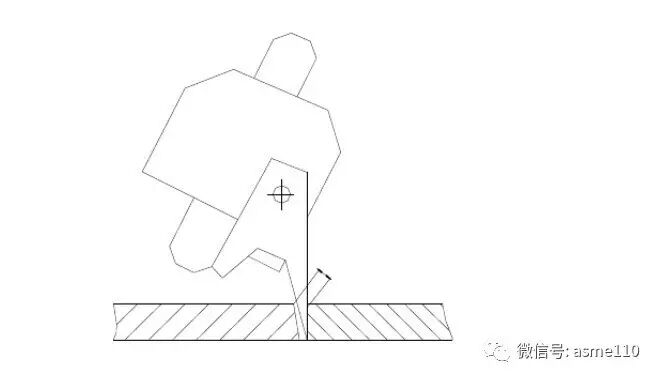

6 測量坡口角度
  以主尺背面刻有0°~75°刻度與測量尺相配合,以主尺一面為測量基面,在測角尺配合下進行測量,測角尺上的刻線所對準的主尺圓度刻線為α時,所求之值為90°±α,如圖α=90°-45°=45°

7  測量對口間隙
  將測量尺直邊緊貼間隙一邊,每一條線間隙1mm
