在ANSYS中，可以直接采用CFX和Mechanical的FSI耦合，實現薄殼類對象的結構變形和流場的耦合。本案例演示在ANSYS 18.0環境下，CFX+Mechanical求解降落傘流固耦合的基本操作流程。

問題描述

本案例要計算的模型如下圖所示，為典型的降落傘流固耦合問題。演示如何通過CFX + Mechanical，模擬薄膜一類的對象的受力和變形。代表降落傘傘衣的薄膜假設為彈性材料，因?yàn)镸echanical暫時沒有纖維材料模型。降落傘系留的載荷為一個流線體外形（如果采用鈍頭體外形，則產生的尾流將會與降落傘干擾，導致流場收斂困難以及周期延長，不適合立竿見影的演示內容）。

案例所需的文件為Spaceclaim格式幾何文件，已經集成在sc_parachute.wpbz文件中，下載鏈接：http://pan.baidu.com/s/1mhZuZP2 密碼：lbut

啟動Workbench

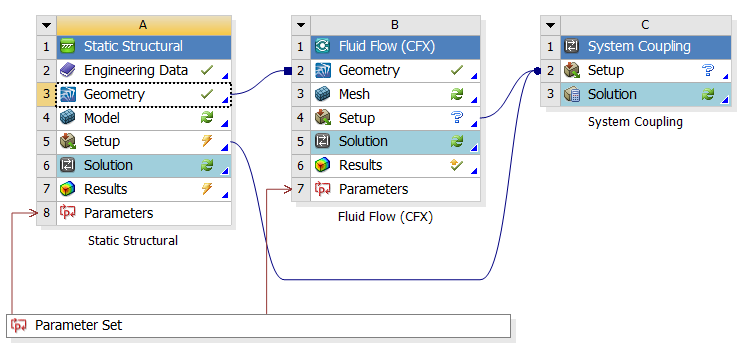

打開sc_parachute.wpbz工程文件后，可以看到工作區由Static Structural，CFX和System Coupling組成，Static Structural的Geometry和CFX的Geometry相連，CFX的Setup和System Coupling的Setup連接。

幾何準備

把幾何部件按照Mechanical/Structural和CFX/Fluid分類為獨立的part；

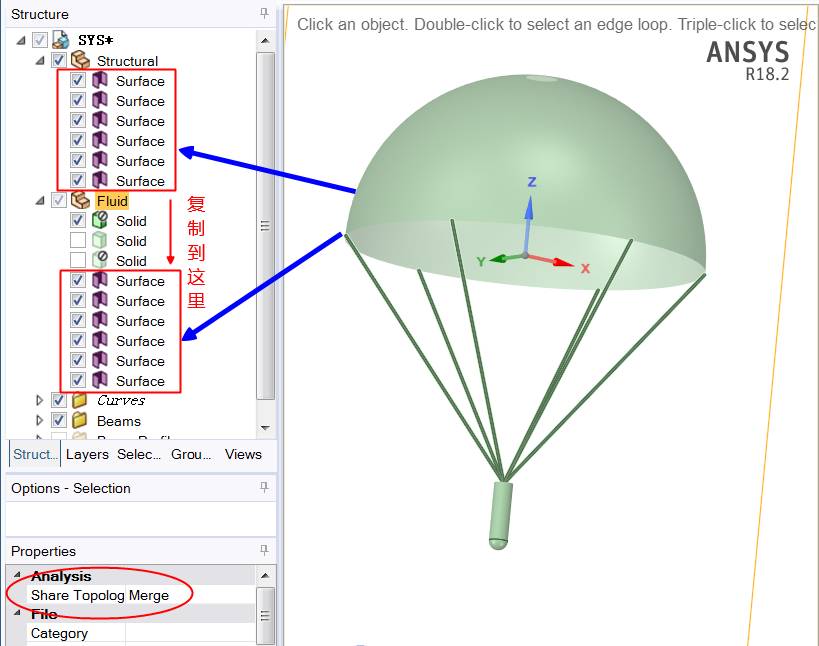

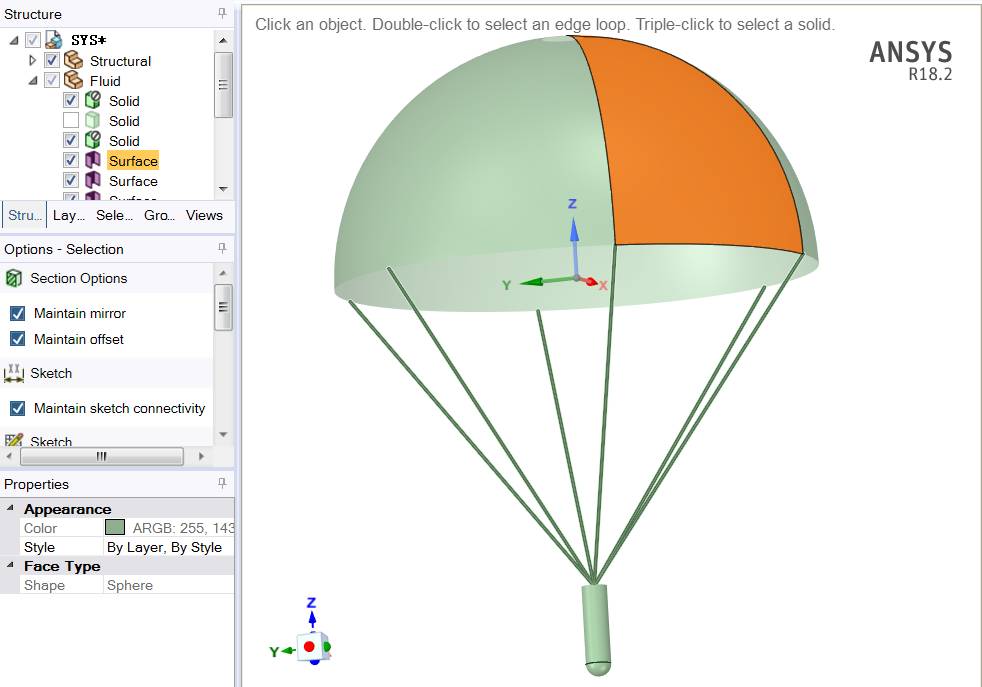

把傘衣曲面（Surface）復制到Fluid中，如圖。在SpaceClaim中，要把“Share Topology”設為“Merge”，這樣當Structural部分開始生成網格時，對應的Fluid中的傘衣曲面就會從Structural中分離出來。

Mechanical設置

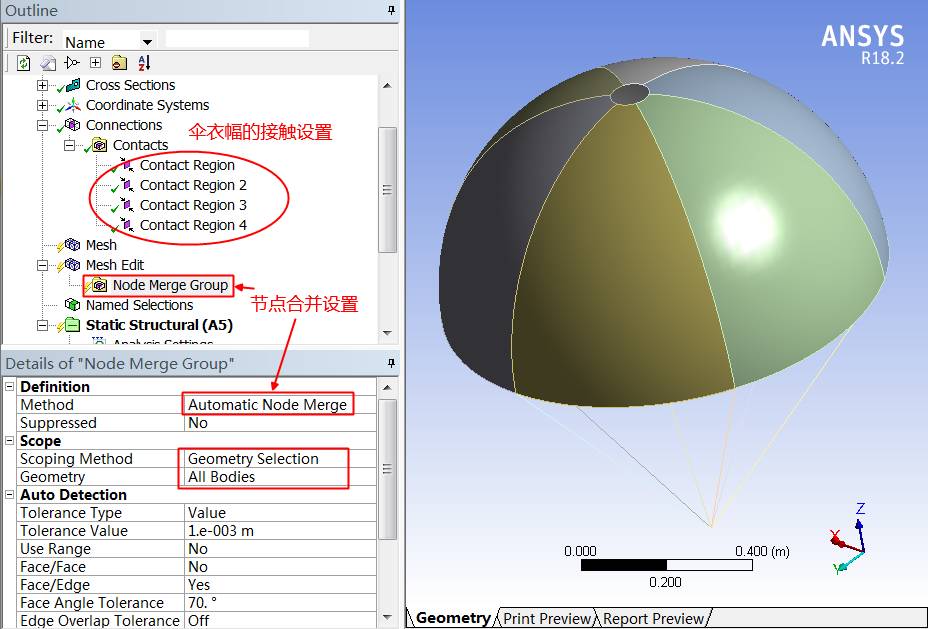

在Mechanical中，打開Surface不會自動連接，即便它們?cè)谝粋€(gè)part中。打開Static Structural的Setup，在Mechanical中用mesh edit 操作，把傘衣曲面的連接點合并，如圖。

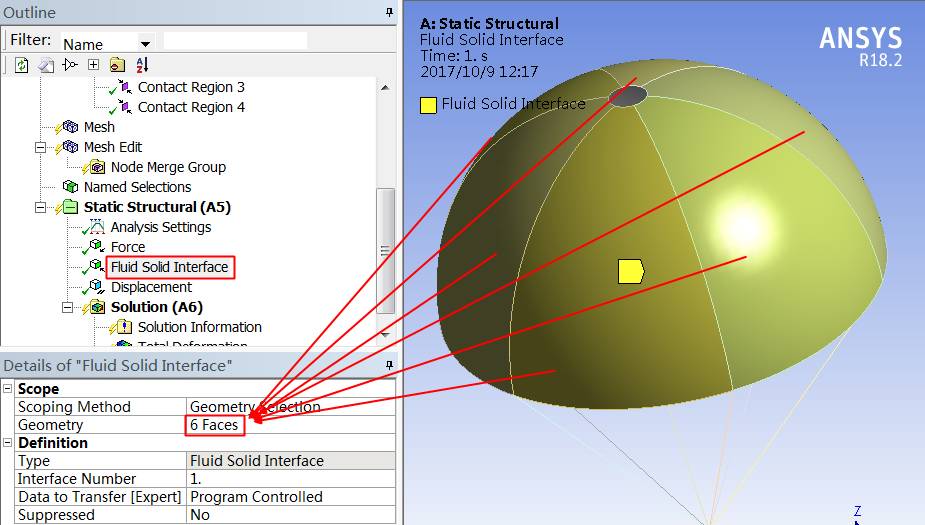

在Static Structural下，添加“Fluid Solid Interface”，幾何對象選取6個傘衣曲面，如圖。

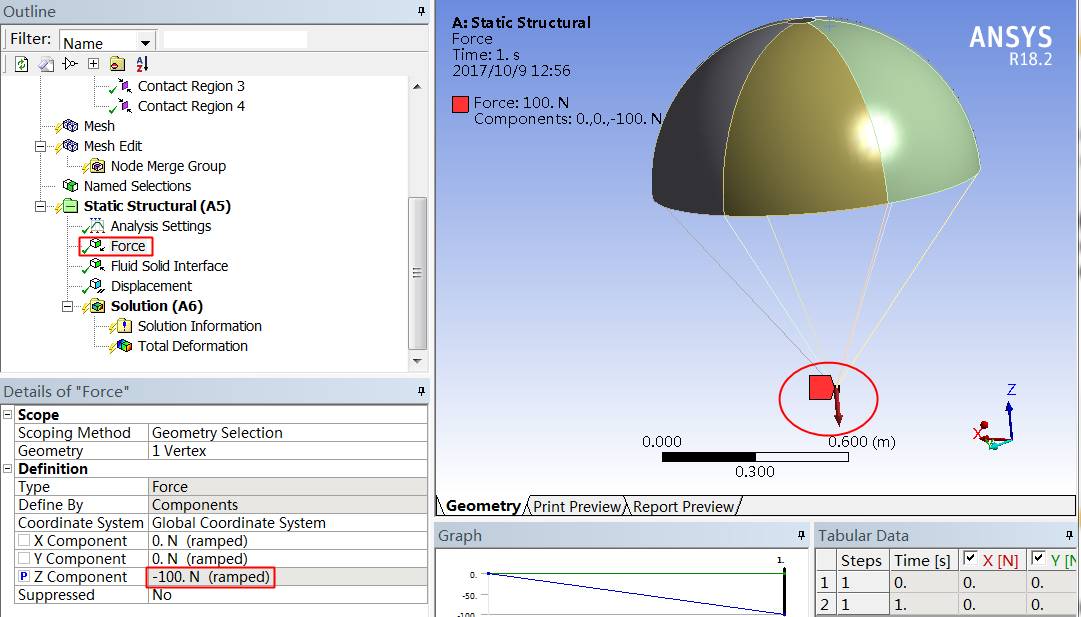

在載荷的吊掛點（傘繩匯聚點），設置一個向下的拉力，大小100N，等于載荷的重量，如圖。

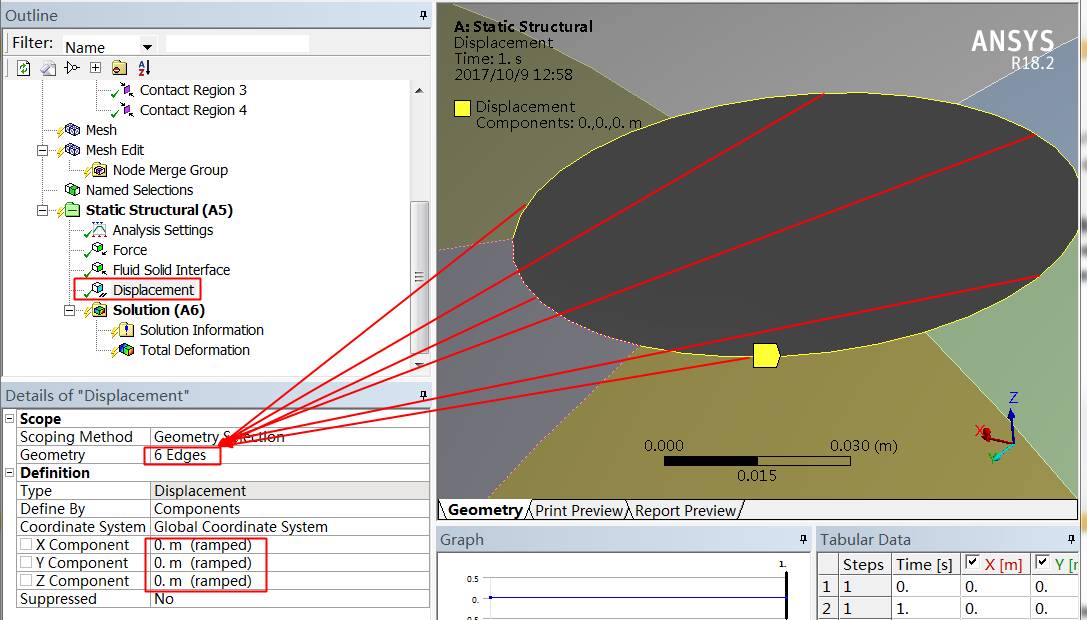

在降落傘頂孔的6段圓弧邊上，設置位移=0的條件，即頂孔固定，如圖。頂孔固定是常用的處理手段，避免因?yàn)閿?shù)值非對稱（如網格非對稱）引起頂孔的非物理晃動。

關閉Static Structural設置。

CFX設置

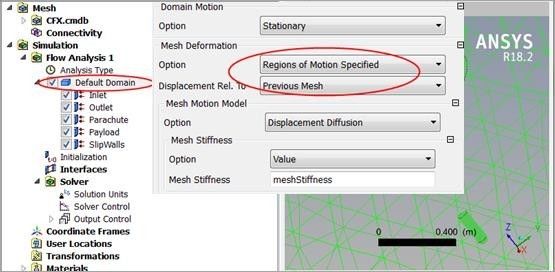

打開CFX的Setup，雙擊“Default Domain”，選中“Mesh Deformation”功能，如圖。

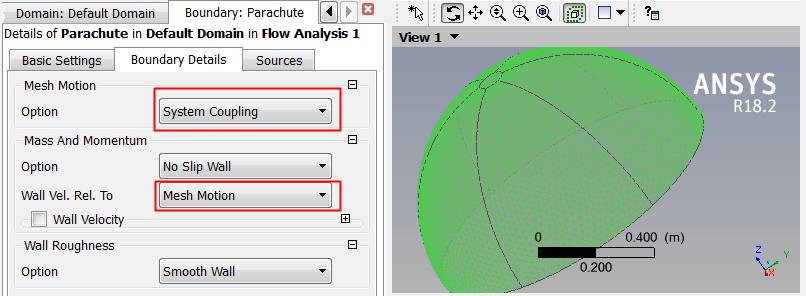

選擇6個傘衣曲面，設置wall邊界條件，把mesh motion設為由system coupling驅動。

在整個圓柱計算域的上、下端面分別設置Outlet和Inlet邊界條件。

如前所述，載荷重量固定為100N，通過Workbench參數“PayloadWeight”從Mechanical傳給CFX。

在計算過程中，CFX將調整來流速度，使得降落傘阻力能與載荷重量平衡，并借此計算傘-載荷系統的最終速度。

System Coupling設置

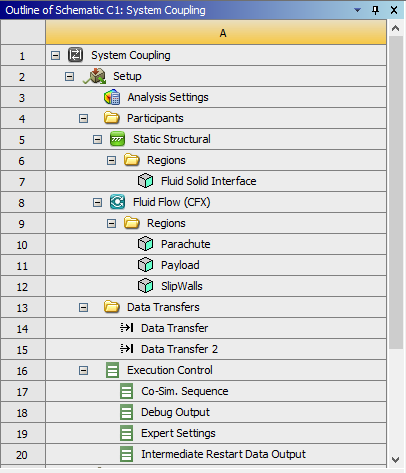

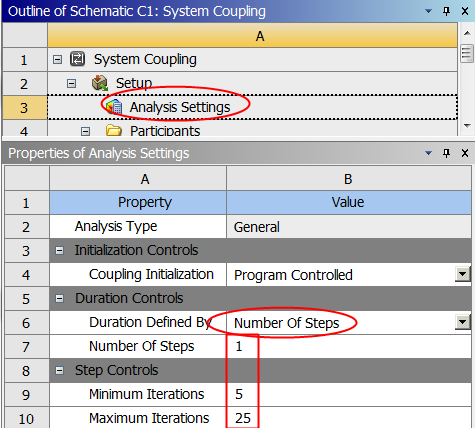

雙擊“System Coupling”的“Setup”， “Analysis Settings”定義了耦合計算的總步數，以及每一步耦合計算中，Mechanical和CFX求解器需要運行的迭代數。

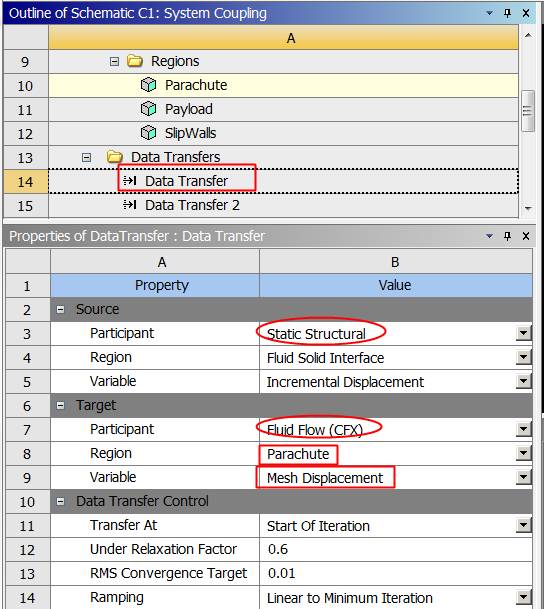

網格的變形量是從Mechanical傳遞給CFX，力從CFX傳遞給Mechanical，如圖：

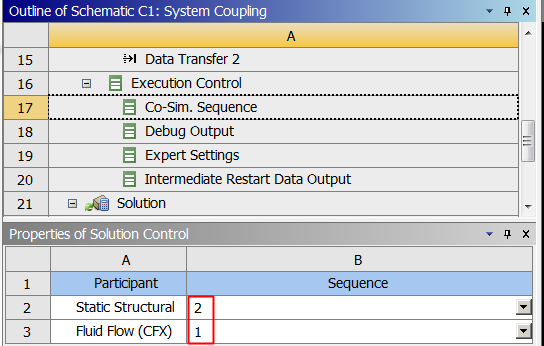

明確CFX比Mechanical先運行，如圖：

運行計算

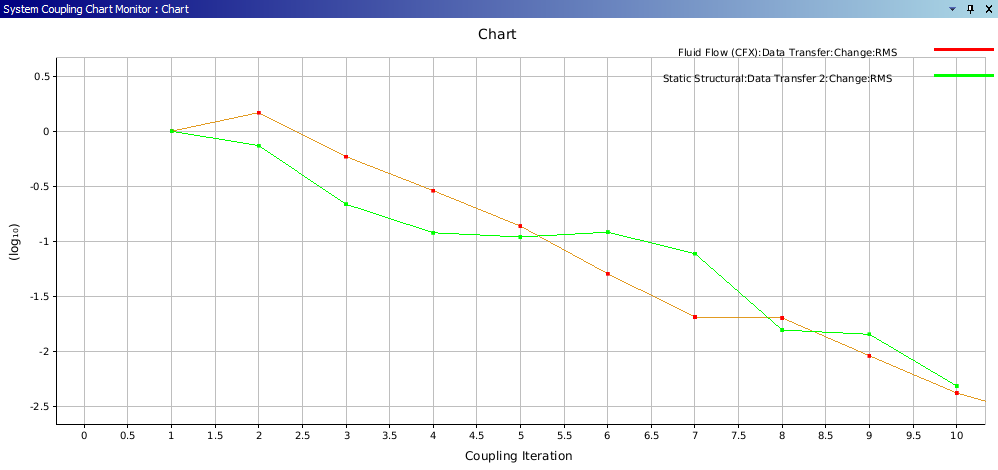

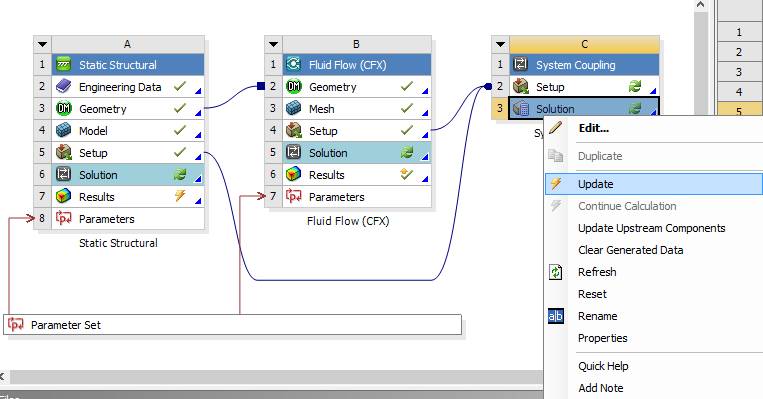

點擊“System Coupling”中“Solution”上的Update，開始耦合計算。

計算結果

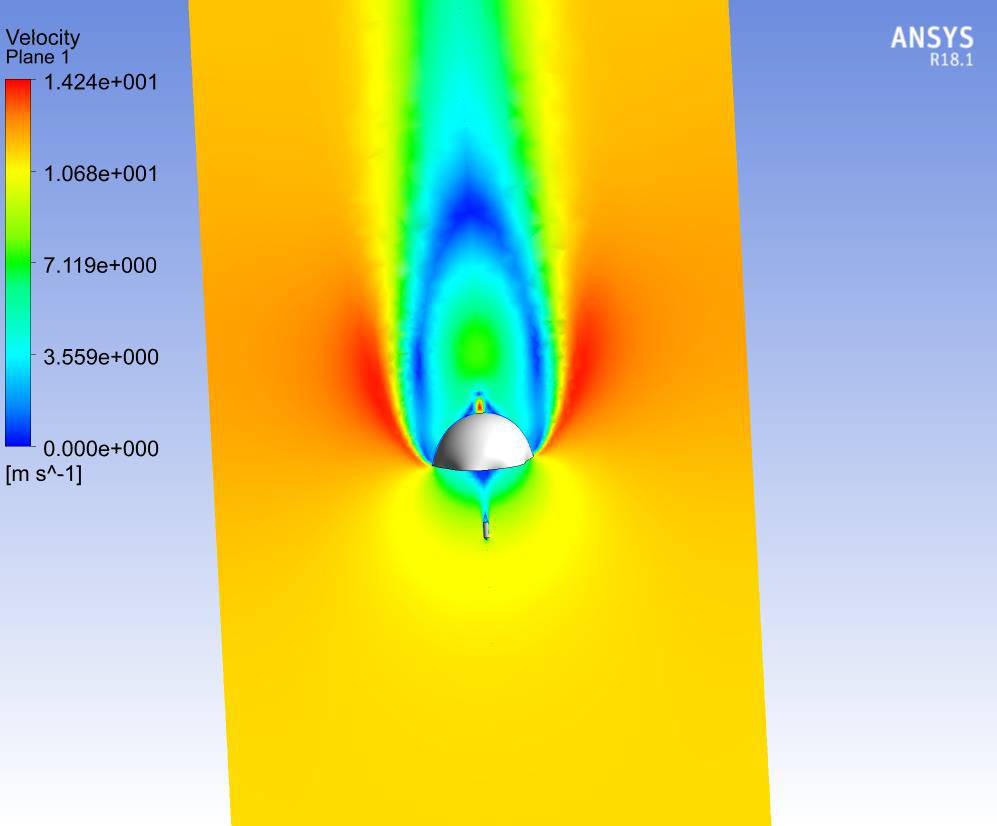

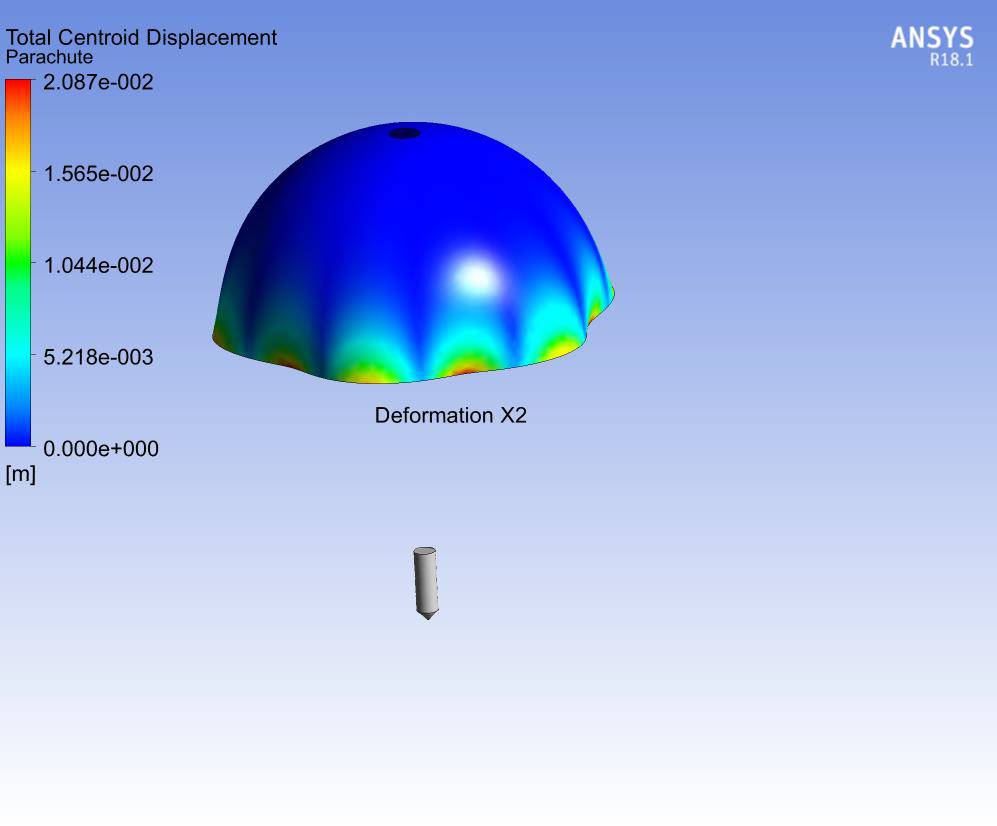

傘衣變形和繞降落傘流場的計算結果如圖所示。
