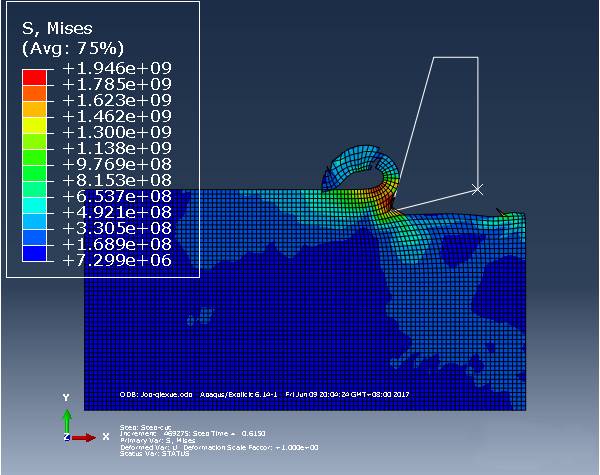

今天開始要為大家介紹仿形刀挖土的數值分析建模思路，仿形刀挖土該如何通過有限元來實現呢，在查了許多資料后，試了多次終于得到以下結果：

建模要點如下：

要點1

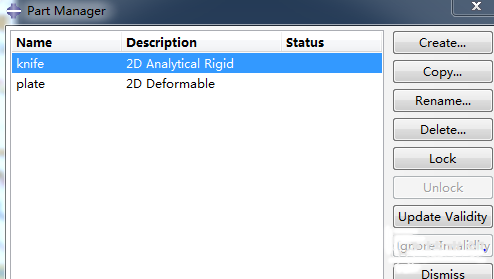

在Part模塊中，將刀片創建為解析剛體（Analytical body）。解析剛體的作用就是不能發生變形，沒有應力（剛度近似于無限的這樣一種存在）。

要點2

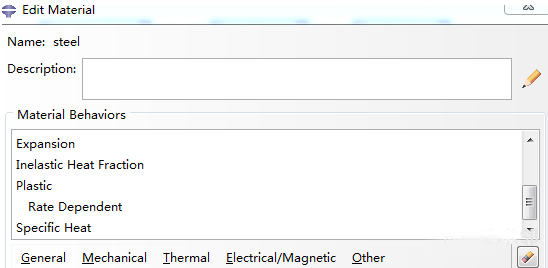

在材料的屬性那一欄里，除了常規的密度、彈性、塑性的定義。由于金屬構件是被剪壞的，所以需要增加其剪切破壞與延性參數。當然，貓咪老師猜想由于金屬切削在熱熔的情況下才能完成，所以需要增加與溫度有關的一些參數的設置，比如膨脹、導熱等。

要點3

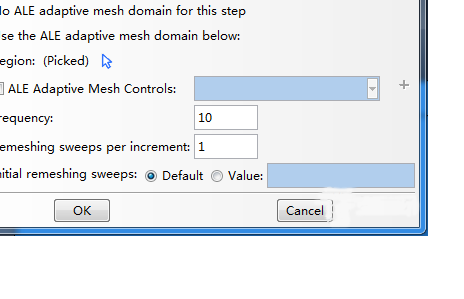

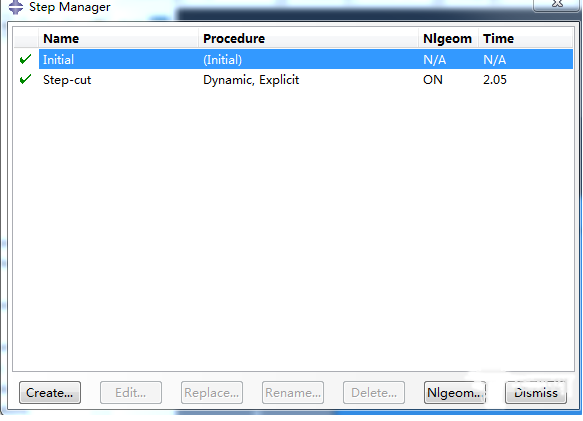

Assembly模塊沒有多大花頭，這里要注意兩點，一是大變形設置、換算整個過程完成的時間、還有大名鼎鼎的ALE自適應網格算法。自適應網格在許多方面都應用非常廣泛，我用下來的理解是，自適應算法可以將有限元的網格“剪破”。適應某種大變形的存在。

要點4

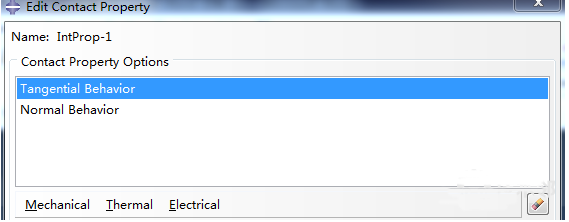

當然，重中之重的還是接觸模塊，貓咪老師認為做有限元分析中接觸模塊最不容易操作，錯一處，結果就不容易收斂。首先來說一下接觸屬性的設置，也就是刀片與金屬片的面面接觸，需要定義法向與切向屬性，上圖：

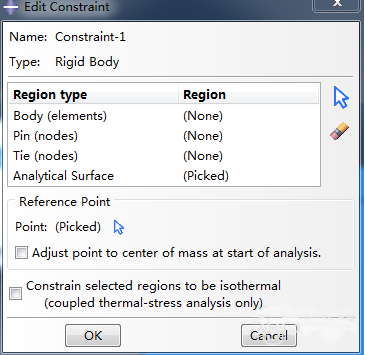

 約束屬性中需要定義刀片的性質，一個是解析剛體作用面的方向，另一個是參考點的選取，這樣刀片在約束屬性的定義下完全變成了剛體，上圖：

要點5

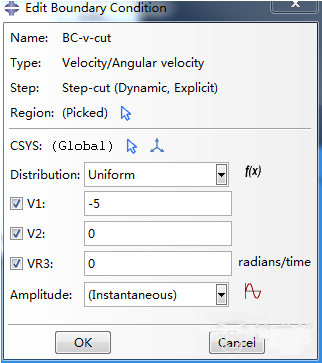

載荷模塊中，需要定義刀片的切削速率。（方向不要搞錯哦！）

這樣一個簡單的刀片切削的案例就大功告成。
